Dao phay ngón là gì? Cấu tạo, ứng dụng của dao phay ngón

Dao phay ngón là gì?

Dao phay ngón (tiếng anh là End Mill) là một loại dao cắt được sử dụng phổ biến trong các máy phay CNC và máy phay cơ truyền thống. Với thiết kế hình trụ và phần cắt có các rãnh xoắn, dao phay ngón cho phép gia công được nhiều bề mặt khác nhau như rãnh, bậc, bề mặt phẳng hoặc các chi tiết có biên dạng phức tạp. Đây là công cụ quan trọng trong ngành cơ khí chính xác, khuôn mẫu, cơ khí ô tô, hàng không và nhiều lĩnh vực sản xuất công nghiệp khác.

Cấu tạo và đặc điểm dao phay ngón

Cấu tạo dao phay ngón:

Một dao phay ngón tiêu chuẩn sẽ có những bộ phận cơ bản như sau:

• Shank: Chuôi dao
• Cutting Edge: Lưỡi cắt
• Rake Flute Gulet: Mặt trước lưỡi cắt (mặt thoát phoi)
• End Tooth: Mặt đáy
• Secondary Eccentric Relief / Secondary Relief: Mặt hớt lưng
• Gash: Rãnh thoát phoi mặt đáy
• Overall Length: Chiều dài tổng thể
• Length Below Shank: Chiều dài sử dụng tối đa
• Length of Cut: Chiều sâu cắt tối đa
• Diameter of Cut / Cutting Diameter: Đường kính cắt
• Shank Diameter: Đường kính chuôi
• Helix Angle: Góc xoắn
• Dish Angle: Góc lõm
• Primary Land: Bề rộng mặt sau chính của lưỡi cắt
• Land: Bề rộng mặt sau lưỡi cắt
• Rake Angle: Góc trước (góc cào)
• Gaging Depth: Độ sâu phần lõm lưỡi cắt.

Đặc điểm dao phay ngón:

• Khả năng ứng dụng linh hoạt: Dao phay ngón có khả năng gia công nhiều loại vật liệu khác nhau, từ vật liệu mềm như nhôm, đồng đến vật liệu cứng như thép, gang, inox…
• Đảm bảo chất lượng gia công cao: Góc xoắn lưỡi cắt có thể điều chỉnh linh hoạt, giúp giảm rung và tăng độ ổn định trong quá trình gia công.
• Tạo ra bề mặt gia công bóng mịn: Tính năng này giúp dao phay ngón có thể đáp ứng hầu hết các yêu cầu kỹ thuật về chất lượng sản phẩm.
• Hoạt động bền bỉ, có khả năng chống mài mòn: Dao phay ngón thường có tuổi thọ cao nhờ thiết kế các cạnh cắt tròn. Ngoài ra, với dòng dao phay ngón hợp kim (carbide), chúng được phủ lớp bảo vệ như AlCrN, TiAiN giúp tăng khả năng chịu nhiệt và khả năng chống mài mòn của sản phẩm.
• Dao phay ngón thường có từ 2, 3, 4, 6 đến 8 me cắt, vật liệu gia công càng cứng càng cần sử dụng dao có nhiều lưỡi cắt hơn, nó không chỉ giúp làm giảm số lần cắt trên mỗi lưỡi cắt, tăng tốc độ gia công mà nó còn giúp bề mặt gia công được hoàn thiện hơn.

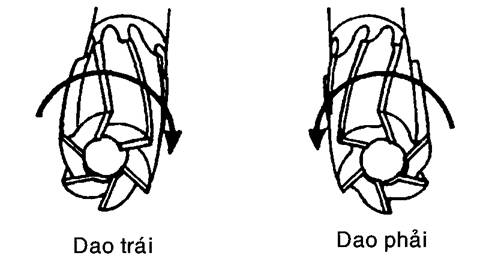

• Hai chiều xoắn của lưỡi cắt tạo nên dao trái và phải. Đối với dao trái, khi nhìn vào mặt dao sẽ thấy lưỡi dao xoay theo chiều kim đồng hồ, ngược lại dao phải thì lưỡi xoay ngược theo kim đồng hồ.

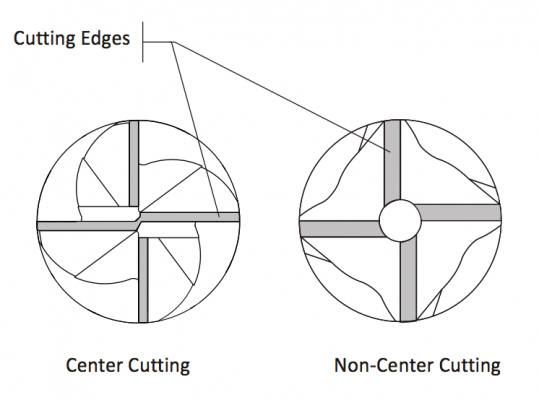

• Dao phay ngón cũng có loại có lưỡi cắt tại tâm và không có lưỡi cắt tại tâm. Dao phay trụ có lưỡi cắt tại tâm thì có thể dễ dàng cắt thẳng xuống phôi mà không cần sử dụng mũi khoan tâm để khoan lỗ mồi trước. Còn với dao phay trụ không có lưỡi cắt tâm thì hoặc là phải khoan lỗ mồi trước, hoặc là phay ngang từ bên ngoài vào vùng gia công của phôi.

Phân loại dao phay ngón

Dao phay ngón có rất nhiều loại, chúng có thể được phân loại theo vật liệu chế tạo như thép gió, thép coban, carbide,... Hoặc chúng cũng có thể phân loại theo số me cắt, hay phân loại theo từng hãng sản xuất như JJ tools, Kennametal, NS tools, Widin,...

Tuy vậy cách phân biệt theo hình dáng dao vẫn là phổ biến nhất trong nghành cơ khí

Các loại dao phay ngón phổ biến theo hình dáng:

• Dao phay ngón thông thường (Square End Mill): Có đầu phẳng, tạo góc vuông 90° sắc nét. Dùng phổ biến để phay rãnh, phay mặt đầu và mặt nghiêng.
• Dao phay bo góc R (Bull Nose End Mill): Đầu phẳng nhưng các cạnh được bo bán kính R. Độ cứng vững cao, ít mẻ cạnh, chuyên dùng bo góc đáy hoặc phay phá thô.
• Dao phay cầu (Ball Nose End Mill): Đầu cắt hình bán cầu. Đây là lựa chọn tối ưu để gia công các bề mặt biên dạng 3D phức tạp và làm khuôn mẫu.
• Dao phay phá thô (Roughing End Mill): Lưỡi cắt có rãnh răng cưa giúp thoát phoi nhanh và giảm nhiệt. Chuyên dùng để phá thô khối lượng lớn vật liệu trước khi gia công tinh.
• Dao phay siêu nhỏ (Micro End Mill): Có kích thước cực nhỏ (đường kính cắt dưới 3mm). Ứng dụng trong phay bảng mạch điện tử, chạm khắc và chi tiết vi mô.
• Dao phay đầu côn (Tapered End Mill): Phần lưỡi cắt thuôn nhỏ dần về phía đầu. Chuyên dụng để gia công các rãnh côn, góc vát và chi tiết trong khuôn mẫu.

>>> Để hiểu rõ, chi tiết hơn, Đức Phong mời các bạn tham khảo bài viết về "Các loại dao phay ngón"

Ứng dụng của dao phay ngón

Dao phay ngón được ứng dụng rộng rãi trong nhiều lĩnh vực sản xuất và gia công cơ khí nhờ tính linh hoạt cao và khả năng tạo hình chính xác. Trong gia công khuôn mẫu, dao phay ngón thường được sử dụng để tạo các chi tiết có biên dạng phức tạp như phay lõm, bo góc, gia công mặt cong 3D với độ chính xác cao.

Trong lĩnh vực chế tạo máy, dao phay ngón đảm nhiệm vai trò gia công các rãnh then, rãnh trượt và bậc lắp ráp, giúp đảm bảo độ đồng đều và khả năng lắp ghép chính xác giữa các chi tiết. Đối với ngành công nghiệp ô tô và hàng không, dao phay ngón được sử dụng để phay các chi tiết cơ khí yêu cầu dung sai chặt chẽ, làm việc trên vật liệu có độ cứng cao và điều kiện vận hành khắc nghiệt.

Không chỉ giới hạn ở kim loại, dao phay ngón còn được dùng để cắt và gia công các vật liệu phi kim như nhựa, nhôm hoặc đồng, tùy thuộc vào loại dao và thông số cắt được lựa chọn. Trong ngành công nghiệp điện tử, dao phay ngón phù hợp để gia công các chi tiết nhỏ, mỏng, đòi hỏi độ chính xác cao và bề mặt hoàn thiện tốt.

Ngoài ra, trong lĩnh vực y tế, dao phay ngón được ứng dụng để sản xuất các linh kiện và thiết bị y tế có hình dạng phức tạp, yêu cầu chất lượng cao, thường được gia công từ thép không gỉ hoặc titanium.

Ưu điểm của dao phay ngón

Dao phay ngón sở hữu nhiều ưu điểm nổi bật, nhờ đó được sử dụng rộng rãi trong các hoạt động gia công cơ khí hiện đại. Trước hết, dao có tính linh hoạt cao, cho phép gia công nhiều dạng bề mặt và nhiều loại vật liệu khác nhau, từ kim loại đến vật liệu phi kim.

Bên cạnh đó, dao phay ngón có độ chính xác và độ sắc bén cao, giúp đảm bảo chất lượng bề mặt sản phẩm sau gia công. Tuổi thọ dao cũng là một ưu điểm đáng kể, đặc biệt với các loại dao phủ hợp kim, góp phần giảm chi phí thay dao và tối ưu hiệu quả sản xuất.

Sự đa dạng về kích thước và hình dạng giúp dao phay ngón đáp ứng tốt cả nhu cầu sản xuất hàng loạt lẫn gia công đơn chiếc. Ngoài ra, khả năng làm việc ở tốc độ cao cho phép rút ngắn thời gian gia công, từ đó nâng cao năng suất tổng thể.

Dao phay ngón còn dễ bảo trì và thay thế nhờ sử dụng các tiêu chuẩn phổ biến, thuận tiện khi lắp đặt trên máy CNC. Với thiết kế tối ưu và độ cứng vững cao, dao giúp cải thiện hiệu suất gia công, đồng thời giảm thiểu lỗi trong quá trình sản xuất.

Không chỉ đáp ứng yêu cầu kỹ thuật, dao phay ngón còn phù hợp với xu hướng tự động hóa hiện nay khi dễ dàng tích hợp vào hệ thống máy CNC và robot gia công. Khi được sử dụng đúng kỹ thuật và kết hợp với vật liệu phủ chất lượng, dao còn góp phần giảm lượng chất thải và năng lượng tiêu thụ, hướng tới sản xuất thân thiện với môi trường.

Lưu ý khi sử dụng dao phay ngón

Để dao phay ngón phát huy tối đa hiệu quả và tăng tuổi thọ, người sử dụng cần lưu ý:

• Chọn dao phay ngón phù hợp với vật liệu gia công và mục đích sử dụng.


• Thiết lập chế độ cắt phù hợp: tốc độ trục chính, lượng ăn dao, chiều sâu cắt cần tối ưu theo từng loại dao và vật liệu.


• Tránh rung động khi gia công: sử dụng dao ngắn và chắc chắn, giảm tốc độ nếu cần.


• Sử dụng dung dịch làm mát đúng cách: đặc biệt khi phay thép hoặc inox để giảm nhiệt và mài mòn dao.


• Bảo trì, kiểm tra thường xuyên: đảm bảo dao luôn sắc bén và không bị nứt gãy.

Thiết bị cơ khí Đức Phong - Địa chỉ chọn mua dao phay ngón chất lượng, Uy tín

Khi lựa chọn dao phay ngón, việc tìm kiếm nhà cung cấp uy tín và sản phẩm chất lượng là rất quan trọng. Thiết bị cơ khí Đức Phong thuộc Công ty Cổ phần Kỹ thuật và Công nghệ Đức Phong là một trong những địa chỉ đáng tin cậy tại Việt Nam, chuyên cung cấp các loại dao phay ngón chính hãng từ các thương hiệu nổi tiếng như JJ TOOLS và NS TOOL., KENNAMETAL,...

Lợi ích khi mua dao phay ngón tại thiết bị cơ khí Đức Phong:

• Sản phẩm đa dạng và chất lượng cao: Đức Phong cung cấp nhiều loại dao phay ngón phù hợp với các nhu cầu gia công khác nhau, từ gia công thép cứng đến vật liệu có độ cứng cao. ​


• Chính sách bán hàng ưu đãi: Khách hàng mua số lượng lớn được hưởng mức giá đặc biệt, miễn phí giao hàng cho đơn hàng từ 8 triệu đồng trở lên, và tất cả sản phẩm đều được bảo hành theo chính sách của nhà sản xuất.


• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ thuật của Đức Phong luôn sẵn sàng giải đáp mọi thắc mắc và hỗ trợ khách hàng trong quá trình sử dụng sản phẩm.



Thông tin liên hệ đặt hàng:

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ CÔNG NGHỆ ĐỨC PHONG

Hà Nội: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Hotline: 0985779287 (Zalo)

website: ducphongstore.vn

Mail: Info@ducphong.vn

Hỗ trợ 24/7

Chi nhánh Hồ Chí Minh: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Kết luận

Dao phay ngón là công cụ không thể thiếu trong gia công cơ khí hiện đại nhờ tính linh hoạt, độ chính xác cao và hiệu quả kinh tế vượt trội. Việc lựa chọn đúng loại dao, sử dụng đúng kỹ thuật và bảo quản đúng cách sẽ giúp tối ưu quá trình sản xuất, nâng cao chất lượng sản phẩm và giảm thiểu chi phí cho doanh nghiệp.

Nếu bạn đang tìm kiếm các loại dao phay ngón chính hãng, chất lượng cao từ những thương hiệu hàng đầu, hãy cân nhắc lựa chọn các đơn vị uy tín để đảm bảo hiệu quả và độ bền trong quá trình sử dụng.
