Đồ giá hàn là gì? Ứng dụng của đồ gá hàn trong sản xuất

Đồ gá hàn đóng vai trò then chốt trong ngành công nghiệp chế tạo kim loại, nơi việc liên kết các chi tiết bằng phương pháp hàn là công đoạn bắt buộc để tạo nên sản phẩm hoàn chỉnh. Quá trình hàn không chỉ dừng lại ở việc làm nóng chảy kim loại, mà còn đòi hỏi các chi tiết phải được định vị chính xác và giữ ổn định tuyệt đối trong suốt thời gian hàn. Đây là thách thức lớn khi gia công các kết cấu phức tạp hoặc sản xuất hàng loạt với yêu cầu độ đồng nhất cao, và cũng chính vì vậy, đồ gá hàn trở thành giải pháp kỹ thuật không thể thay thế, giúp đảm bảo độ chính xác, chất lượng mối hàn và hiệu quả sản xuất.

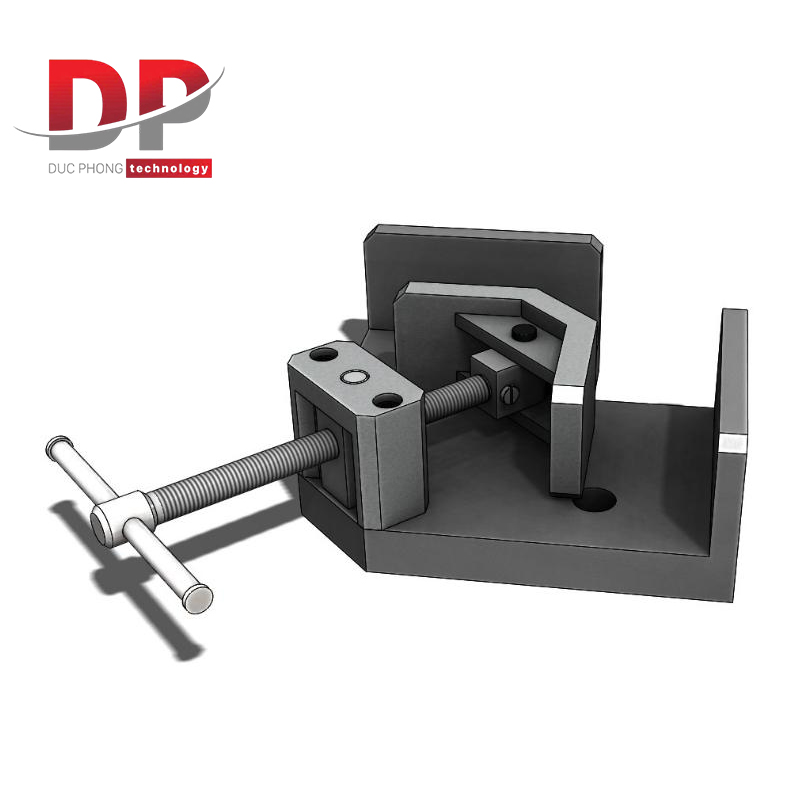

Đồ gá hàn là gì?

Đồ gá hàn (Welding Fixture) là thiết bị chuyên dụng trong gia công hàn, được thiết kế hoặc cấu hình nhằm định vị và kẹp chặt một hoặc nhiều chi tiết hàn tại đúng vị trí và đúng định hướng trong suốt quá trình hàn. Không chỉ có nhiệm vụ giữ cho chi tiết không xê dịch, đồ gá hàn còn phải chịu và triệt tiêu các lực phát sinh trong quá trình hàn như giãn nở nhiệt khi nung nóng và co ngót vật liệu khi nguội, từ đó đảm bảo cụm hàn sau khi hoàn thiện vẫn giữ đúng kích thước và hình dạng theo bản vẽ thiết kế.

Có thể hình dung đồ gá hàn như một “bộ xương sống” tạm thời hoặc một “khuôn định hình chính xác”, giúp toàn bộ các chi tiết trong cụm hàn luôn nằm đúng vị trí chuẩn cho đến khi các mối hàn hoàn tất và vật liệu đủ nguội để tự duy trì hình dạng ổn định. Nhờ đó, đồ gá hàn đóng vai trò quyết định trong việc đảm bảo độ chính xác hình học, chất lượng mối hàn và tính đồng nhất của sản phẩm, đặc biệt trong sản xuất hàng loạt và các kết cấu hàn phức tạp.

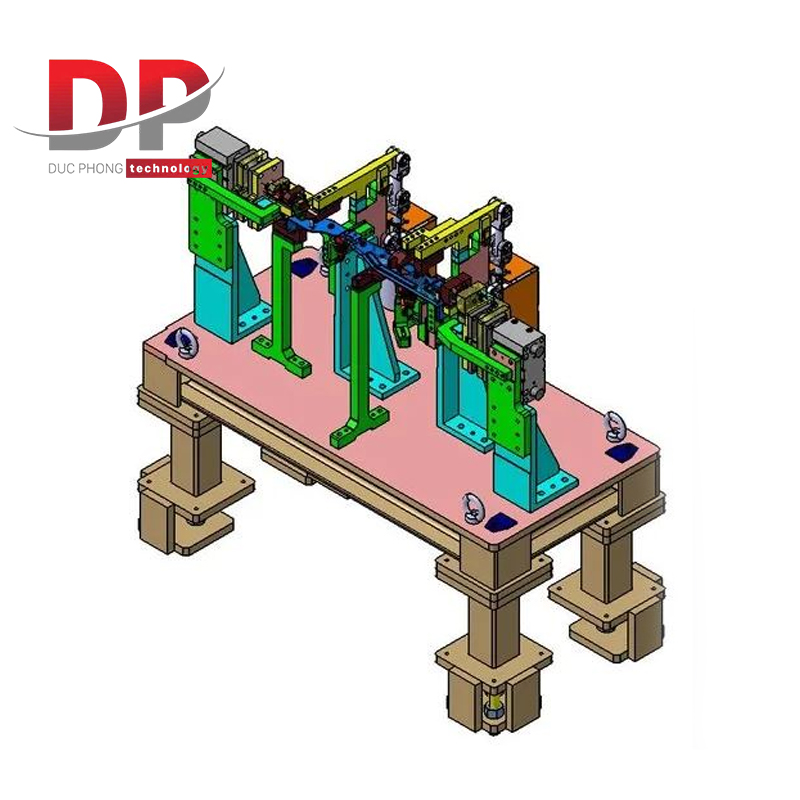

Cấu tạo của đồ gá hàn

Tấm đế hoặc khung cơ sở

Thường được chế tạo từ thép tấm dày, gia công chính xác nhằm đảm bảo độ phẳng cao và độ cứng vững ổn định trong quá trình làm việc. Bề mặt tấm đế có thể được bố trí các lỗ tiêu chuẩn tương tự bàn hàn module hoặc các vị trí lắp đặt cố định, giúp dễ dàng tích hợp bộ phận định vị và cơ cấu kẹp chặt.

Các bộ phận định vị

Hệ thống định vị bao gồm chốt định vị, khối định vị và các cơ cấu hỗ trợ khác, giúp xác định chính xác vị trí chi tiết gia công. Ngoài các bộ phận cơ khí truyền thống, đồ gá còn có thể tích hợp cơ cấu định vị bằng khí nén hoặc lò xo, cho phép tự động căn chỉnh phôi khi đặt vào, nâng cao độ chính xác và tính lặp lại.

Các cơ cấu kẹp chặt

Cơ cấu kẹp chặt được thiết kế đa dạng, từ kẹp cơ khí đơn giản đến hệ thống kẹp khí nén hoặc thủy lực phức tạp. Một số đồ gá hiện đại còn tích hợp cảm biến, giúp xác nhận trạng thái kẹp chặt của phôi, đảm bảo an toàn và ổn định trong quá trình gia công hoặc hàn.

Các bộ phận hỗ trợ

Bộ phận hỗ trợ có thể là các trụ đỡ, thanh ngang hoặc giá đỡ điều chỉnh chiều cao, đóng vai trò nâng đỡ chi tiết, giảm biến dạng và tăng độ cứng tổng thể cho đồ gá.

Các yếu tố bổ sung

Để nâng cao hiệu suất sử dụng, đồ gá có thể được trang bị hệ thống thoát phoi hàn và bắn tóe, các kênh làm mát dành cho ứng dụng chịu nhiệt lớn, chốt định vị nhanh giúp thay đổi cấu hình linh hoạt, cùng cảm biến xác nhận sự hiện diện của phôi, hỗ trợ tự động hóa sản xuất.

>> Tìm hiểu chi tiết về đồ gá tại bài viết: Đồ gá JIG là gì? Tìm hiểu chi tiết về JIG

Nguyên lý hoạt động của đồ gá hàn

Đồ gá hàn hoạt động dựa trên nguyên lý kiểm soát các bậc tự do (degrees of freedom) của từng chi tiết, nhằm đảm bảo mỗi chi tiết chỉ tồn tại duy nhất một vị trí và một hướng xác định trong suốt quá trình hàn. Nền tảng kỹ thuật quan trọng và được áp dụng phổ biến nhất chính là nguyên tắc định vị 3-2-1, kết hợp chặt chẽ giữa định vị – kẹp chặt – hỗ trợ, tạo nên một hệ thống hàn ổn định, chính xác và có tính lặp lại cao.

Định vị (Locating) – Nền tảng của độ chính xác

Định vị là chức năng đầu tiên và quan trọng nhất của đồ gá hàn, có nhiệm vụ đưa từng chi tiết vào đúng vị trí không gian theo thiết kế.

Kiểm soát 3 bậc tự do tịnh tiến:

Ba điểm tựa trên một mặt phẳng chuẩn (thường là mặt đáy chi tiết) được sử dụng để ngăn chi tiết dịch chuyển theo ba phương X, Y, Z. Các phần tử thường dùng gồm bề mặt tì (rest pads) hoặc khối định vị (locating blocks).

Kiểm soát 2 bậc tự do quay:

Hai điểm tựa trên mặt phẳng thứ hai, vuông góc với mặt phẳng chuẩn, giúp ngăn chi tiết quay quanh hai trục. Thực tế thường sử dụng chốt định vị, bao gồm một chốt tròn và một chốt kim cương hoặc elip để tránh hiện tượng kẹt do sai lệch dung sai lỗ. Với chi tiết dạng trụ, khối V (V-block) là giải pháp hiệu quả.

Kiểm soát 1 bậc tự do quay còn lại:

Một điểm tựa trên mặt phẳng thứ ba, vuông góc với hai mặt phẳng còn lại, được dùng để khóa bậc tự do quay cuối cùng, thường bằng chốt định vị bổ sung hoặc bề mặt tì phụ.

Các yếu tố định vị thường dùng trong đồ gá hàn:

Hệ thống định vị có thể bao gồm chốt tròn, chốt kim cương, chốt côn để làm việc với các lỗ có dung sai khác nhau; khối chặn để định vị theo cạnh; hoặc lòng gá (nest) được gia công theo hình dạng chi tiết phức tạp, đảm bảo độ chính xác hình học cao.

Kẹp chặt (Clamping) – Giữ ổn định trong suốt quá trình hàn

Sau khi định vị, các chi tiết cần được kẹp chặt chắc chắn để chống lại:

• Trọng lượng bản thân chi tiết
• Lực tác động từ mỏ hàn
• Ứng suất nhiệt do giãn nở khi nóng và co ngót khi nguội
• Rung động trong quá trình sản xuất

Các cơ cấu kẹp chặt trong đồ gá hàn rất đa dạng:

• Kẹp tay như kẹp nhanh, kẹp vít, kẹp cam: kết cấu đơn giản, chi phí thấp, phù hợp sản xuất nhỏ.
• Kẹp khí nén: thao tác nhanh, lực kẹp ổn định, dễ tự động hóa, thường dùng trong sản xuất hàng loạt vừa.
• Kẹp thủy lực: tạo lực kẹp lớn, thích hợp cho chi tiết nặng và kết cấu lớn.
• Kẹp nam châm: thao tác nhanh, không làm hằn bề mặt, chỉ áp dụng cho vật liệu có từ tính.
• Kẹp chân không: phù hợp với vật liệu không từ tính hoặc bề mặt yêu cầu thẩm mỹ cao.

Vị trí đặt kẹp cần được tính toán cẩn thận để giữ chắc chi tiết mà không gây biến dạng, đồng thời vẫn đảm bảo khả năng tiếp cận mối hàn cho thợ hàn hoặc robot hàn.

Hỗ trợ (Supporting) – Kiểm soát biến dạng và ứng suất nhiệt

Ngoài định vị và kẹp chặt, đồ gá hàn còn đóng vai trò hỗ trợ kết cấu, bao gồm:

• Chịu trọng lượng của từng chi tiết và toàn bộ cụm hàn
• Chống võng đối với các chi tiết dài hoặc mỏng
• Hạn chế biến dạng do ứng suất nhiệt và co ngót trong quá trình hàn

Các điểm hỗ trợ cần được phân bổ hợp lý để phân tán lực đều, có thể sử dụng trụ đỡ cố định, trụ điều chỉnh hoặc cơ cấu lò xo nhằm bù trừ giãn nở nhẹ của vật liệu khi hàn.

Đảm bảo tính lặp lại – Yếu tố then chốt của sản xuất hiện đại

Kết quả tổng hợp của định vị chính xác, kẹp chặt ổn định và hỗ trợ hợp lý là tính lặp lại cao. Bất kỳ chi tiết nào được đưa vào đồ gá hàn đều nằm đúng vị trí đã thiết kế, giúp mọi cụm hàn có kích thước và hình dạng đồng nhất. Đây là yêu cầu bắt buộc trong sản xuất hàng loạt và là điều kiện tiên quyết để triển khai các hệ thống hàn tự động và robot hàn.

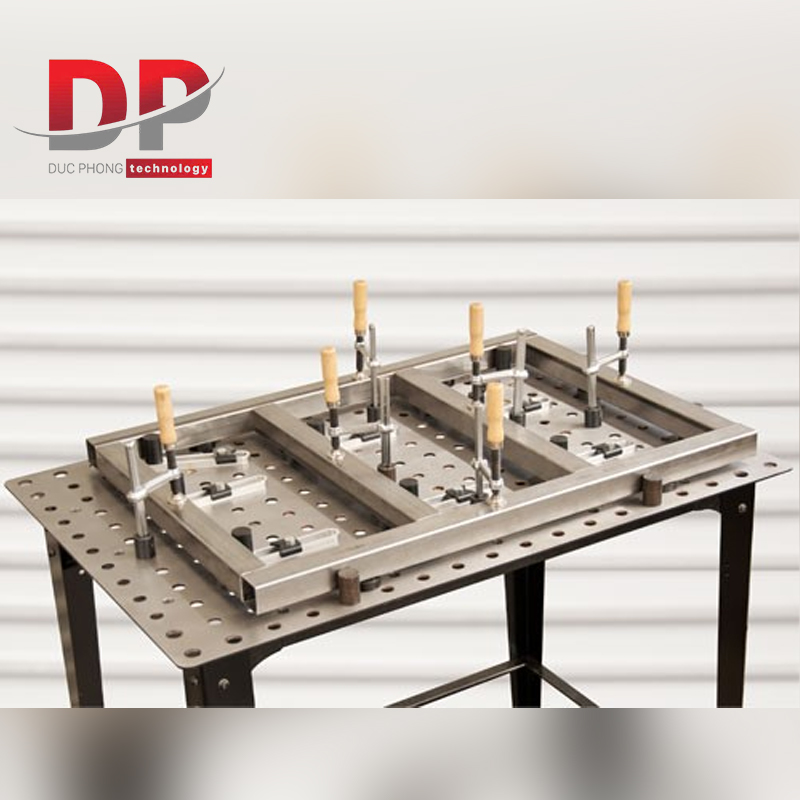

Ứng dụng của đồ gá hàn trong sản xuất hiện đại

Đồ gá hàn mang lại nhiều tác dụng quan trọng trong gia công và chế tạo kim loại, giúp tối ưu đồng thời chất lượng, năng suất và chi phí sản xuất, đặc biệt trong môi trường sản xuất hiện đại và tự động hóa:

Nâng cao chất lượng và độ chính xác sản phẩm

Đồ gá hàn giúp giảm đáng kể sai lệch kích thước và biến dạng sau hàn, đảm bảo các chi tiết và cụm hàn giữ đúng hình dạng theo thiết kế. Nhờ đó, sản phẩm dễ lắp ráp hơn, hạn chế công đoạn sửa nguội, hiệu chỉnh tốn thời gian, đồng thời nâng cao tiêu chuẩn kỹ thuật và uy tín sản phẩm.

Gia tăng năng suất sản xuất

Việc sử dụng đồ gá hàn giúp rút ngắn thời gian gá đặt, người thợ chỉ cần đặt chi tiết vào đúng vị trí định vị và thực hiện kẹp chặt. Khi phôi đã cố định, quá trình hàn diễn ra nhanh, liên tục và ổn định hơn, đặc biệt hiệu quả trong hàn robot và sản xuất hàng loạt, nơi có thể hàn nhiều chi tiết hoặc cả cụm phức tạp trong một lần gá.

Giảm chi phí tổng thể

Nhờ giảm phế phẩm, hạn chế sửa sau hàn và tiết kiệm nhân công, đồ gá hàn giúp doanh nghiệp tối ưu chi phí sản xuất. Đồng thời, độ chính xác cao còn góp phần tăng tuổi thọ dụng cụ hàn và thiết bị tự động, từ đó giảm chi phí bảo trì.

Thúc đẩy tự động hóa và hàn robot

Đồ gá hàn chính xác là nền tảng bắt buộc để triển khai hệ thống hàn robot. Việc đảm bảo phôi luôn nằm đúng vị trí giúp robot hàn vận hành ổn định, lặp lại chính xác và đạt hiệu suất cao.

Nâng cao an toàn lao động

Bằng cách cố định chắc chắn chi tiết trong suốt quá trình hàn, đồ gá hàn giúp giảm rủi ro phôi nặng hoặc chi tiết nóng di chuyển ngoài ý muốn, góp phần đảm bảo an toàn cho người vận hành.

Các loại đồ gá hàn phổ biến

Đồ gá chuyên dụng

Đồ gá chuyên dụng được thiết kế riêng cho một sản phẩm hoặc một nhóm sản phẩm cụ thể, đảm bảo độ chính xác và độ lặp lại cao nhất trong sản xuất. Loại đồ gá này giúp rút ngắn chu kỳ sản xuất, nâng cao năng suất và chất lượng gia công. Tuy nhiên, chi phí đầu tư ban đầu trên mỗi loại sản phẩm khá cao, do đó thường được sử dụng trong các dây chuyền sản xuất hàng loạt với sản lượng rất lớn.

Đồ gá module

Đồ gá module sử dụng bộ kit gồm các thành phần tiêu chuẩn như tấm đế, khối định vị, cơ cấu kẹp chặt… cho phép lắp ráp và tái cấu hình linh hoạt. Nhờ khả năng thay đổi bố trí nhanh chóng, đồ gá module phù hợp với nhiều loại sản phẩm khác nhau. Chi phí đầu tư ban đầu thấp hơn so với việc chế tạo nhiều đồ gá chuyên dụng riêng lẻ, đặc biệt hiệu quả cho sản xuất hàng loạt vừa và nhỏ hoặc sản phẩm đa dạng. Nhược điểm là cần thời gian cấu hình và kiểm tra lại độ chính xác khi chuyển sang sản phẩm mới.

Đồ gá vạn năng

Đồ gá vạn năng thường là các bàn hàn có hệ thống lỗ hoặc rãnh tiêu chuẩn, kết hợp với các bộ kẹp và chi tiết định vị đa năng. Đây là loại đồ gá có tính linh hoạt cao nhất, phù hợp cho sản xuất đơn chiếc, gia công thử nghiệm hoặc làm mẫu. Tuy nhiên, độ chính xác và độ lặp lại thường không cao bằng đồ gá chuyên dụng và đồ gá module.

Đồ gá trên bộ định vị (positional fixtures)

Đồ gá trên bộ định vị được lắp đặt trên bàn xoay (rotary table) hoặc hệ thống đầu – đuôi (headstock – tailstock), cho phép xoay hoặc nghiêng cụm chi tiết trong quá trình hàn. Nhờ đó, mối hàn luôn được thực hiện ở tư thế thuận lợi, đặc biệt là hàn phẳng, giúp cải thiện chất lượng mối hàn và tăng tốc độ sản xuất. Loại đồ gá này đóng vai trò quan trọng trong hàn tự động và hàn robot công nghiệp.

Đồ gá trên bộ định vị được lắp đặt trên bàn xoay (rotary table) hoặc hệ thống đầu – đuôi (headstock – tailstock), cho phép xoay hoặc nghiêng cụm chi tiết trong quá trình hàn. Nhờ đó, mối hàn luôn được thực hiện ở tư thế thuận lợi, đặc biệt là hàn phẳng, giúp cải thiện chất lượng mối hàn và tăng tốc độ sản xuất. Loại đồ gá này đóng vai trò quan trọng trong hàn tự động và hàn robot công nghiệp.

Đồ gá hàn không chỉ là công cụ hỗ trợ đơn thuần mà còn là một thành phần kỹ thuật phức tạp, được thiết kế và chế tạo dựa trên nền tảng kiến thức vững chắc về cơ học, vật liệu và quy trình hàn. Trong sản xuất hàn công nghiệp hiện đại, đồ gá hàn giữ vai trò then chốt trong việc đảm bảo độ chính xác, chất lượng mối hàn, năng suất sản xuất và an toàn lao động. Việc đầu tư đúng mức vào thiết kế và chế tạo đồ gá hàn phù hợp với từng ứng dụng cụ thể chính là yếu tố quan trọng giúp tối ưu hiệu quả tổng thể của quy trình sản xuất, đồng thời tạo ra lợi thế cạnh tranh bền vững cho doanh nghiệp.
