Ê tô là gì? Cấu tạo, phân loại và cách sử dụng ê tô

Ê tô là gì? Trong bất kỳ xưởng cơ khí nào, từ gia công đơn chiếc đến sản xuất hàng loạt, ê tô luôn là thiết bị kẹp chặt phôi giữ vai trò “xương sống” quyết định độ chính xác và an toàn gia công. Chỉ cần phôi dịch chuyển lệch vài phần trăm milimet trong quá trình phay, khoan hay mài, toàn bộ chi tiết có thể bị sai số hoặc hư hỏng. Chính vì vậy, ê tô không đơn thuần là một dụng cụ kẹp giữ, mà là giải pháp cố định phôi giúp tối ưu độ cứng vững, giảm rung động và nâng cao chất lượng bề mặt gia công. Trong bài viết này, chúng tôi sẽ phân tích chi tiết ê tô, cấu tạo và các loại ê tô phổ biến, đồng thời hướng dẫn cách sử dụng ê tô đúng kỹ thuật để đảm bảo hiệu suất làm việc cao và kéo dài tuổi thọ thiết bị.

Ê tô là gì?

Ê tô (tiếng Anh: Vise) là dụng cụ kẹp chặt phôi chuyên dụng trong ngành cơ khí, được sử dụng để giữ cố định thanh thép, ống kim loại, phôi gia công hoặc nhiều loại vật liệu khác trong quá trình phay, khoan, taro, mài dũa và lắp ráp. Nhờ khả năng kẹp chặt ổn định và hạn chế rung động, ê tô giúp nâng cao độ chính xác gia công, cải thiện chất lượng bề mặt chi tiết và đảm bảo an toàn cho người vận hành trong suốt quá trình làm việc.

Hiện nay, trên thị trường có nhiều loại ê tô, tuy khác nhau về thiết kế và ứng dụng thực tế, nhưng về cơ bản các dòng ê tô đều có cấu tạo tương đồng. Đây là thiết bị kẹp phôi không thể thiếu trong các xưởng gia công cơ khí chính xác và sản xuất công nghiệp.

Cấu tạo của ê tô

Cấu tạo ê tô thường gồm 2 bộ phận chính, được thiết kế tối ưu để đảm bảo khả năng kẹp chặt và giữ ổn định phôi trong quá trình gia công cơ khí:

1. Thân ê tô

Thân ê tô là phần khung chịu lực chính, có nhiệm vụ cố định ê tô trên bàn máy, bàn nguội hoặc bệ làm việc. Bộ phận này thường được chế tạo từ gang cầu, gang xám hoặc thép hợp kim có độ cứng cao nhằm đảm bảo khả năng chịu tải, chống biến dạng và giảm rung động khi gia công. Thiết kế thân chắc chắn giúp tăng độ ổn định, đặc biệt khi thực hiện các thao tác như phay, khoan hoặc mài với lực cắt lớn.

2. Ngàm kẹp (má kẹp)

Ngàm kẹp là bộ phận tiếp xúc trực tiếp với phôi, giữ vai trò kẹp chặt và định vị chi tiết gia công. Cấu tạo ngàm kẹp bao gồm:

• Má cố định: Được gắn liền với thân ê tô, giữ một đầu phôi ở vị trí cố định, tạo điểm tựa vững chắc trong quá trình gia công.
• Má di động: Di chuyển dọc theo thân ê tô thông qua cơ cấu vít me – tay quay, cho phép điều chỉnh độ mở và lực kẹp phù hợp với kích thước phôi.

Tùy theo đặc điểm chi tiết gia công, ngàm kẹp ê tô có nhiều dạng khác nhau như:

• Ngàm kẹp phẳng (dùng cho phôi tấm, khối vuông)
• Ngàm kẹp tròn (dùng cho ống, trục tròn)
• Ngàm kẹp góc (phù hợp với chi tiết có bề mặt nghiêng hoặc cần định vị đặc biệt)

Nguyên lý hoạt động của ê tô

Nguyên lý hoạt động của ê tô dựa trên cơ cấu truyền động cơ học hoặc thủy lực để tạo lực kẹp lớn, giúp cố định phôi chắc chắn trong quá trình gia công cơ khí. Thông thường, ê tô sử dụng trục vít – tay quay, piston thủy lực hoặc xi lanh khí nén để điều khiển má kẹp di động. Khi người vận hành xoay tay quay hoặc kích hoạt bộ điều khiển, má di động sẽ tịnh tiến về phía má cố định, tạo ra lực ép đủ lớn để giữ chặt chi tiết gia công, đảm bảo độ chính xác và an toàn trong quá trình khoan, phay, tiện hoặc mài.

Ê tô cơ khí được ứng dụng rộng rãi để kẹp và giữ các chi tiết như ống thép, thanh thép, phôi kim loại, vật liệu gỗ hoặc các chi tiết định hình khác. Nhờ cơ chế kẹp chặt ổn định, ê tô giúp giảm rung động, hạn chế sai số và nâng cao chất lượng bề mặt gia công. Đây là thiết bị kẹp phôi không thể thiếu trong xưởng cơ khí, nhà máy sản xuất và khu vực sửa chữa.

Thân ê tô: Là phần khung chịu lực, thường được chế tạo từ gang cứng hoặc thép hợp kim có độ bền cao. Thân ê tô có nhiệm vụ cố định trên bàn máy hoặc bệ làm việc, đảm bảo độ ổn định khi chịu tải lớn. Vật liệu gang và thép giúp tăng khả năng chịu lực, chịu nhiệt, chống biến dạng và hạn chế gỉ sét trong môi trường gia công có độ ẩm hoặc thay đổi nhiệt độ thường xuyên.

Ngàm kẹp (má kẹp): Được gia công từ thép cứng, lắp chặt với thân ê tô bằng hệ thống vít cố định. Mỗi ê tô gồm hai má kẹp: má cố định gắn liền với thân và má di động có thể trượt tịnh tiến nhờ cơ cấu vít me. Thiết kế này cho phép điều chỉnh linh hoạt theo kích thước phôi, đồng thời tạo lực kẹp ổn định, tránh trượt hoặc lệch phôi trong quá trình gia công.

Các loại ê tô phổ biến hiện nay

Phân loại ê tô có thể dựa trên nhiều tiêu chí khác nhau, tuy nhiên trong thực tế sản xuất và sửa chữa cơ khí, hai cách phân loại được sử dụng phổ biến nhất là: theo đặc điểm thiết kế và theo ứng dụng sử dụng. Việc hiểu rõ từng loại ê tô giúp doanh nghiệp lựa chọn đúng thiết bị kẹp phôi, tối ưu hiệu suất và đảm bảo độ chính xác gia công.

1. Phân loại ê tô theo đặc điểm thiết kế

Dựa trên cấu tạo và cơ chế vận hành, ê tô cơ khí thường được chia thành các nhóm sau:

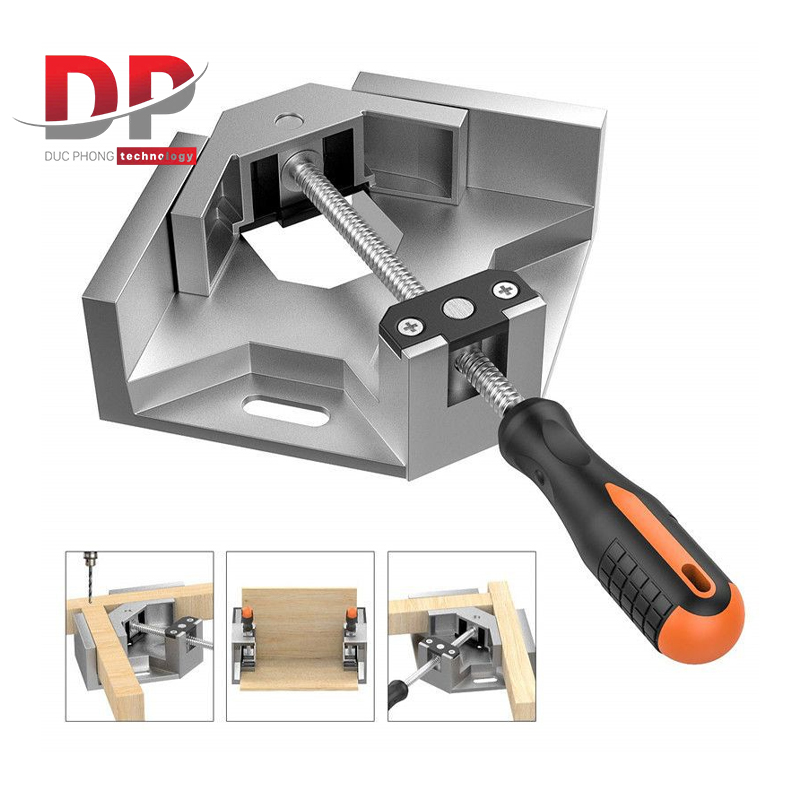

Ê tô kẹp góc vuông (Ê tô góc 90 độ)

Ê tô kẹp góc vuông được thiết kế chuyên dụng để cố định hai chi tiết ở góc 90 độ, phục vụ các công việc như khoan lỗ góc, bắt vít khung, hàn góc, sản xuất khung tranh, lắp ráp kết cấu kim loại hoặc bắn keo cố định.

Dòng ê tô này giúp đảm bảo độ chính xác hình học, hạn chế sai lệch khi gia công kết cấu góc. Trên thị trường hiện có:

• Ê tô kẹp góc vuông 1 tay
• Ê tô kẹp góc vuông 2 tay

Loại 2 tay cho phép điều chỉnh linh hoạt hai chi tiết cùng lúc, phù hợp với yêu cầu căn chỉnh chính xác cao.

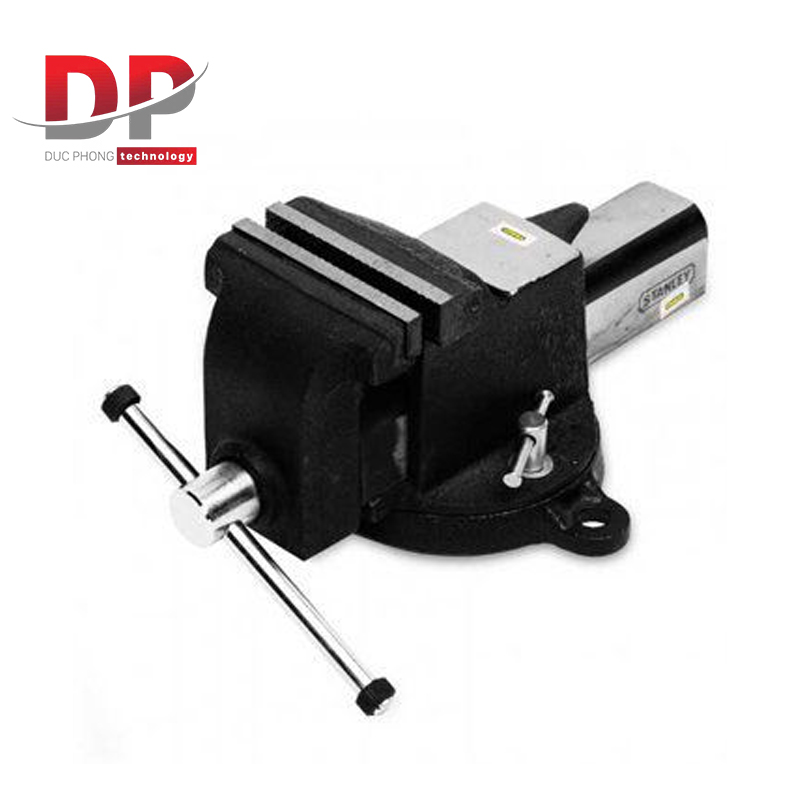

Ê tô có mâm xoay 360 độ (Ê tô bàn xoay)

Ê tô mâm xoay được trang bị đế xoay tròn 360 độ, cho phép người dùng thay đổi hướng gia công mà không cần tháo phôi ra khỏi ngàm kẹp. Đây là lựa chọn tối ưu trong các xưởng cơ khí cần thao tác linh hoạt, đặc biệt khi gia công nhiều mặt của chi tiết.

Ưu điểm nổi bật:

• Điều chỉnh góc làm việc nhanh chóng
• Tăng năng suất gia công
• Giảm thời gian gá đặt lại phôi

2. Phân loại ê tô theo ứng dụng sử dụng

Tùy theo môi trường làm việc và loại máy gia công, ê tô được chia thành nhiều dòng chuyên dụng khác nhau:

Ê tô bàn nguội

Được lắp cố định trên bàn nguội, hỗ trợ các công đoạn như hàn xì, mài dũa, tháo lắp chi tiết, gia công thủ công. Đây là loại ê tô phổ biến nhất trong xưởng cơ khí và khu vực sửa chữa.

Ê tô bàn khoan

Thiết kế chuyên dùng cho bàn máy khoan, giúp cố định phôi chắc chắn trong quá trình khoan lỗ, taro ren hoặc cắt gọt đơn giản. Ê tô bàn khoan giúp giảm rung động và nâng cao độ chính xác lỗ khoan.

Ê tô bàn máy phay

Là loại ê tô chuyên dụng cho máy phay cơ và máy phay CNC, có độ cứng vững cao, đảm bảo độ song song và độ phẳng khi gá kẹp phôi. Đây là thiết bị kẹp phôi quan trọng trong gia công chính xác.

Ê tô kẹp bàn

Có thiết kế nhỏ gọn, có thể kẹp trực tiếp vào mép bàn làm việc. Loại ê tô này thuận tiện mang theo và phù hợp với các công việc sửa chữa linh hoạt.

Ê tô kẹp ống nước

Chuyên dùng để kẹp và cố định ống thép, ống nước, ống nhựa trong quá trình cắt, ren ống hoặc lắp đặt hệ thống đường ống.

3. Phân loại ê tô theo cơ cấu truyền động và kích thước

Ngoài hai cách phân loại phổ biến trên, ê tô còn được chia theo:

Theo cơ cấu hoạt động

• Ê tô cơ (dùng trục vít tay quay)
• Ê tô thủy lực (tạo lực kẹp lớn, ổn định)
• Ê tô khí nén (vận hành nhanh, phù hợp dây chuyền sản xuất)
• Ê tô nghiêng
• Ê tô bàn xoay

Theo kích thước

• Ê tô loại lớn: Kẹp được chi tiết kích thước lớn, phù hợp nhà xưởng công nghiệp
• Ê tô mini: Chuyên dùng cho chi tiết nhỏ, linh kiện đơn, gia công tinh

Ứng dụng của ê tô trong gia công cơ khí

Ê tô trong gia công cơ khí không chỉ là một dụng cụ kẹp phôi đơn thuần mà còn là giải pháp giúp nâng cao độ chính xác, đảm bảo an toàn lao động và tối ưu chi phí sản xuất. Dưới đây là những lợi ích nổi bật mà ê tô cơ khí mang lại trong môi trường nhà xưởng và sản xuất công nghiệp.

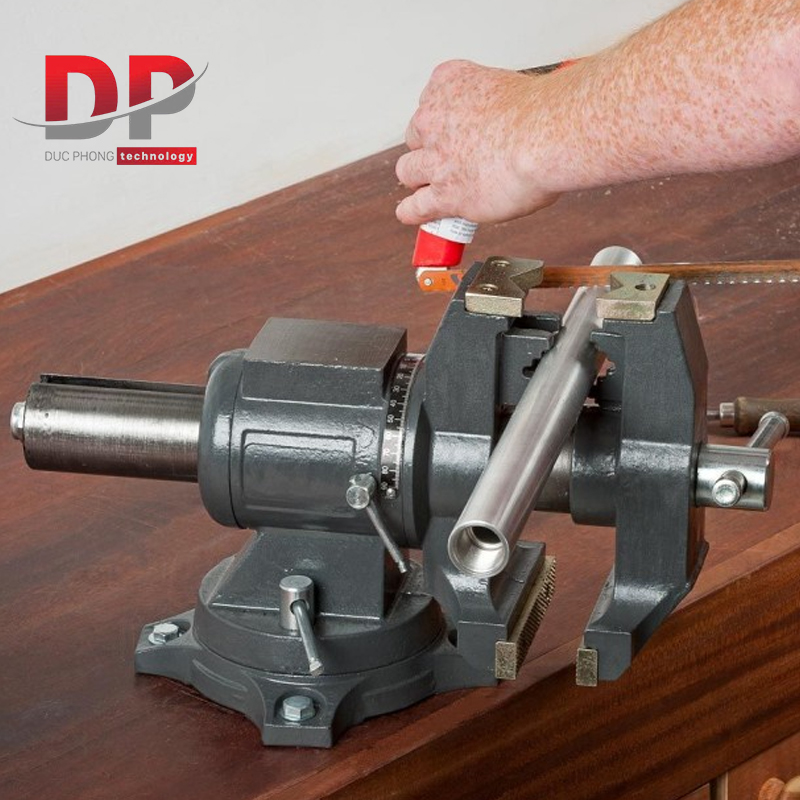

1. Giữ chặt phôi gia công, đảm bảo độ chính xác

Chức năng quan trọng nhất của ê tô là kẹp chặt và cố định phôi trong suốt quá trình gia công như khoan, phay, tiện, mài hoặc hàn.

• Đảm bảo độ chính xác gia công: Khi phôi được cố định chắc chắn, sai lệch vị trí được hạn chế tối đa, giúp đường cắt, lỗ khoan hoặc bề mặt gia công đạt độ chính xác cao hơn.
• Tăng độ ổn định khi cắt gọt: Lực kẹp ổn định giúp giảm rung động, hạn chế hiện tượng lệch dao hoặc mẻ lưỡi cắt.
• Đảm bảo an toàn lao động: Việc cố định phôi chắc chắn giúp ngăn ngừa tình trạng trượt, văng phôi – một trong những nguyên nhân phổ biến gây tai nạn trong xưởng cơ khí.

2. Hỗ trợ quá trình gia công hiệu quả hơn

Ê tô giúp tối ưu thao tác làm việc và nâng cao chất lượng sản phẩm đầu ra.

• Dễ dàng tiếp cận vị trí gia công: Thiết kế ngàm kẹp và khả năng xoay (ở một số dòng ê tô bàn xoay) giúp người vận hành tiếp cận nhiều góc độ khác nhau của chi tiết.
• Cải thiện chất lượng bề mặt gia công: Khi phôi được giữ cố định, dụng cụ cắt tiếp xúc đều và ổn định với bề mặt vật liệu, tạo ra bề mặt mịn, độ hoàn thiện cao và hạn chế sai số kích thước.
• Tăng tính linh hoạt trong thao tác: Đặc biệt với ê tô xoay 360 độ hoặc ê tô nghiêng, người dùng có thể thay đổi hướng gia công mà không cần tháo phôi nhiều lần.

3. Tiết kiệm thời gian và chi phí sản xuất

Việc đầu tư đúng loại ê tô cơ khí phù hợp giúp doanh nghiệp tối ưu hiệu quả vận hành.

• Tăng năng suất làm việc: Phôi được kẹp nhanh, chắc và chính xác giúp giảm thời gian căn chỉnh, hạn chế dừng máy.
• Rút ngắn thời gian chuẩn bị: Quá trình gá kẹp đơn giản giúp tăng tốc độ chuyển đổi giữa các công đoạn.
• Giảm hao phí vật liệu: Khi độ chính xác gia công được đảm bảo, tỷ lệ sản phẩm lỗi giảm đáng kể, từ đó tiết kiệm nguyên vật liệu và chi phí sản xuất.

Hướng dẫn sử dụng ê tô

Sử dụng ê tô đúng kỹ thuật không chỉ giúp đảm bảo độ chính xác khi gia công mà còn kéo dài tuổi thọ thiết bị, hạn chế hư hỏng và tối ưu hiệu suất làm việc trong xưởng cơ khí. Dưới đây là quy trình 5 bước sử dụng ê tô an toàn và hiệu quả.

1. Kiểm tra tình trạng ê tô trước khi sử dụng

Trước khi vận hành, cần kiểm tra tổng thể ê tô cơ khí:

• Quan sát thân ê tô, ngàm kẹp, trục vít xem có dấu hiệu mòn, nứt, cong vênh hoặc rơ lỏng hay không.
• Đảm bảo bề mặt ngàm sạch, không bám phoi, dầu mỡ hoặc bụi kim loại.
• Kiểm tra độ trơn tru của cơ cấu truyền động (vít me, tay quay, hệ thống thủy lực nếu có).

Việc kiểm tra ban đầu giúp hạn chế rủi ro và đảm bảo lực kẹp ổn định trong quá trình gia công.

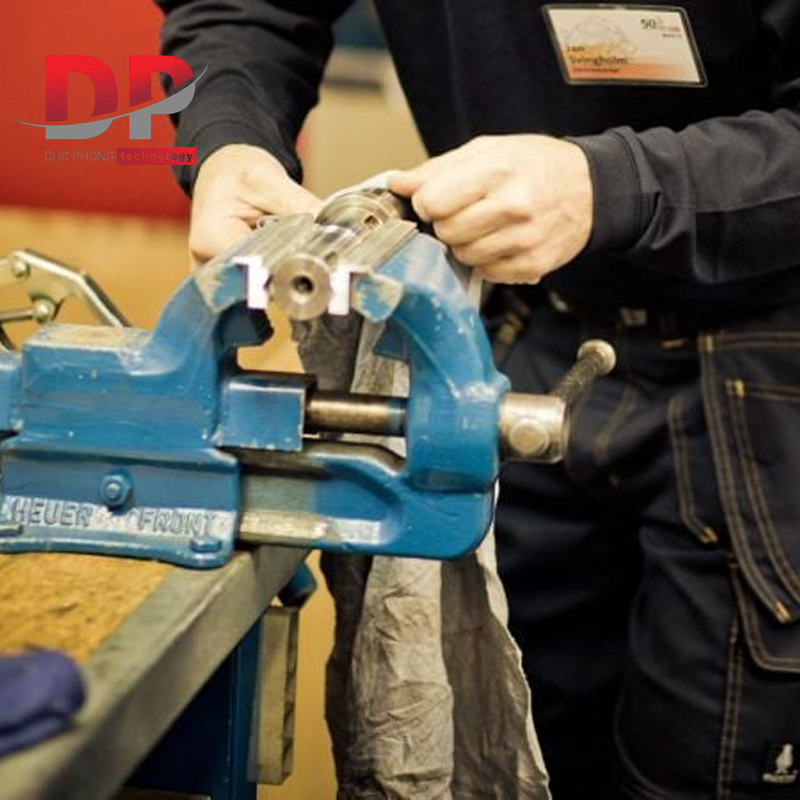

2. Gắn ê tô chắc chắn lên bàn máy

Ê tô cần được lắp đặt cố định trên bàn nguội, bàn khoan hoặc bàn máy phay tùy theo mục đích sử dụng.

• Đặt ê tô đúng vị trí làm việc thuận tiện cho thao tác.
• Sử dụng bu lông hoặc cơ cấu khóa chuyên dụng để cố định chặt thân ê tô.
• Đảm bảo ê tô không bị rung lắc hoặc dịch chuyển khi chịu lực cắt.

Việc lắp đặt đúng giúp duy trì độ chính xác gia công và tránh sai lệch kích thước.

3. Kẹp phôi đúng kỹ thuật

Khi gá kẹp phôi:

• Đặt phôi vào chính giữa hai má kẹp để lực phân bố đều.
• Siết tay quay từ từ đến khi đạt lực kẹp phù hợp.
• Tránh kẹp lệch tâm hoặc siết quá mạnh gây biến dạng phôi, đặc biệt với vật liệu mỏng hoặc mềm.

Lực kẹp quá yếu có thể làm phôi trượt, còn lực quá lớn có thể gây hỏng chi tiết hoặc giảm tuổi thọ ngàm kẹp.

4. Tiến hành gia công

Sau khi phôi đã được cố định chắc chắn:

• Kiểm tra lại vị trí phôi trước khi bắt đầu khoan, phay, mài hoặc hàn.
• Vận hành máy theo đúng thông số kỹ thuật để tránh tạo lực cắt vượt quá khả năng chịu tải của ê tô.

Sự ổn định trong gá kẹp giúp bề mặt gia công đạt độ chính xác cao và hạn chế rung động.

5. Tháo phôi và bảo dưỡng sau khi sử dụng

Kết thúc quá trình gia công:

• Nới lỏng tay quay và tháo phôi nhẹ nhàng.
• Vệ sinh ê tô, loại bỏ phoi, bụi kim loại và dầu mỡ bám trên bề mặt.
• Bôi trơn trục vít định kỳ để đảm bảo cơ cấu truyền động hoạt động trơn tru.

Ngoài ra, nên kiểm tra và bảo dưỡng ê tô theo định kỳ để duy trì lực kẹp ổn định, tăng độ bền và đảm bảo an toàn trong sản xuất. Sử dụng và bảo dưỡng ê tô đúng cách là yếu tố quan trọng giúp nâng cao chất lượng gia công, giảm chi phí sửa chữa và kéo dài tuổi thọ thiết bị trong môi trường cơ khí chuyên nghiệp.

Những lưu ý khi sử dụng ê tô

Ê tô là thiết bị gá kẹp quan trọng trong xưởng cơ khí, vì vậy việc sử dụng và bảo dưỡng đúng cách sẽ giúp tăng tuổi thọ, duy trì lực kẹp ổn định và đảm bảo an toàn gia công. Dưới đây là những lưu ý quan trọng trong quá trình sử dụng ê tô:

1. Vệ sinh ê tô sau mỗi ngày làm việc

Sau khi gia công, phoi kim loại, bụi bẩn và dầu cắt gọt thường bám vào ngàm kẹp, trục vít và thân ê tô. Nếu không vệ sinh thường xuyên, các tạp chất này có thể gây mài mòn cơ cấu truyền động và đẩy nhanh quá trình oxy hóa.

Nên lau sạch ê tô mỗi ngày, đặc biệt tại khu vực má kẹp và vít me, để đảm bảo thiết bị luôn hoạt động trơn tru.

2. Sử dụng dụng cụ vệ sinh phù hợp

Khi làm sạch ê tô cơ khí, nên sử dụng bàn chải mềm, chổi nhỏ hoặc thiết bị chuyên dụng để loại bỏ phoi kim loại ở các khe rãnh. Tránh dùng vật cứng cạo trực tiếp lên bề mặt vì có thể làm xước thân ê tô hoặc ngàm kẹp.

Việc vệ sinh đúng cách giúp bảo toàn độ phẳng của má kẹp và duy trì độ chính xác khi gá phôi.

3. Tra dầu và kiểm tra định kỳ

Cơ cấu trục vít, tay quay và các bộ phận chuyển động cần được tra dầu bôi trơn định kỳ để giảm ma sát và hạn chế mài mòn. Đồng thời, nên kiểm tra độ rơ, độ mòn của ngàm kẹp và độ chắc chắn của bu lông cố định.

Phát hiện sớm các dấu hiệu hư hỏng sẽ giúp xử lý kịp thời, tránh gián đoạn quá trình sản xuất và tiết kiệm chi phí sửa chữa.

Trên đây là những thông tin chi tiết giúp bạn hiểu rõ ê tô là gì, cấu tạo ê tô ra sao và ứng dụng của ê tô trong gia công cơ khí. Việc lựa chọn đúng loại ê tô phù hợp với nhu cầu sản xuất sẽ góp phần nâng cao độ chính xác, đảm bảo an toàn và tối ưu hiệu suất làm việc trong xưởng.
