Hướng dẫn sử dụng máy hàn laser HK-LW1500 chi tiết

Hướng dẫn sử dụng máy hàn laser Hồng Ký HK-LW1500 chi tiết

Máy hàn laser Hồng Ký HK-LW1500 là thiết bị cao cấp, vì vậy trang bị những kiến thức sử dụng là điều vô cùng quan trọng và cần thiết, không chỉ để đảm bảo an toàn khi vận hàng mà còn đảm bảo độ bền của thiết bị được tối đa. Trước khi tìm hiểu về cách sử dụng, thao tác sản phẩm, bạn cần phải tìm hiểu qua về các lưu ý khi sử dụng:

Cảnh báo an toàn

Chú ý: Thiết bị này thuộc loại sản phẩm laser Class IV và có thể tạo ra ánh sáng phản xạ (phản xạ tản mạn), có thể gây thương tích hoặc cháy. Trước khi sử dụng máy này, vui lòng đọc kỹ các biện pháp an toàn dưới đây để đảm bảo hoạt động an toàn và chính xác của máy.

1. Máy này cung cấp nguồn điện 220V (1500W). Không chạm vào bên trong máy khi nó đang bật.

2. Không được tháo dỡ, lắp đặt hoặc sửa đổi máy hàn mà không có sự cho phép.

3. Đặt máy hàn ở nơi bằng phẳng và an toàn.

4. Máy phải được tiếp đất. Nếu không được tiếp đất, có thể gây sốc điện khi thiết bị có sự cố.

5. Cấm nhìn/chạm trực tiếp vào laser (nguy hiểm).

6. Cấm chiếu laser trực tiếp vào cơ thể người/các vật liệu dễ cháy và nổ (nguy hiểm).

7. Cấm kết nối dây tiếp đất (kẹp) trực tiếp với súng hàn laser.

8. Trong quá trình hoạt động, vui lòng đeo kính bảo hộ, găng tay bảo hộ, áo khoác tay dài, hàm da, v.v. để bảo vệ mắt và da khỏi các giọt bắn.

9. Không chạm vào chi tiết đang được hàn hoặc vừa mới hàn.

10. Chỉ sử dụng cáp chỉ định.

11. Không làm hỏng dây nguồn và các dây nối khác.

12. Nếu máy gặp sự cố bất thường, vui lòng ngay lập tức nhấn nút dừng khẩn cấp, tắt nguồn và ngừng sử dụng.

13. Không đổ chất lỏng lên máy hàn. Chất lỏng tràn ra máy hàn có thể gây ra ngắn mạch hoặc thậm chí cháy.

14. Không để các vật chứa nước trên máy hàn. Nước tràn ra máy hàn có thể gây ra sốc điện hoặc cháy.

15. Tia hàn có thể làm bùng cháy vật liệu dễ cháy, vì vậy hãy tránh xa các vật liệu dễ cháy khi hàn.

16. Để tránh cháy, cấm chiếu xạ vật liệu dễ cháy bằng laser.

17. Máy hàn không thể được sử dụng cho các mục đích khác ngoài việc hàn chi tiết được chỉ định.

18. Phòng trường hợp, hãy giữ một bình chữa cháy bên cạnh máy hàn.

19. Máy hàn yêu cầu bảo trì và chăm sóc định kỳ để ngăn ngừa bất kỳ nguy cơ tiềm ẩn nào.

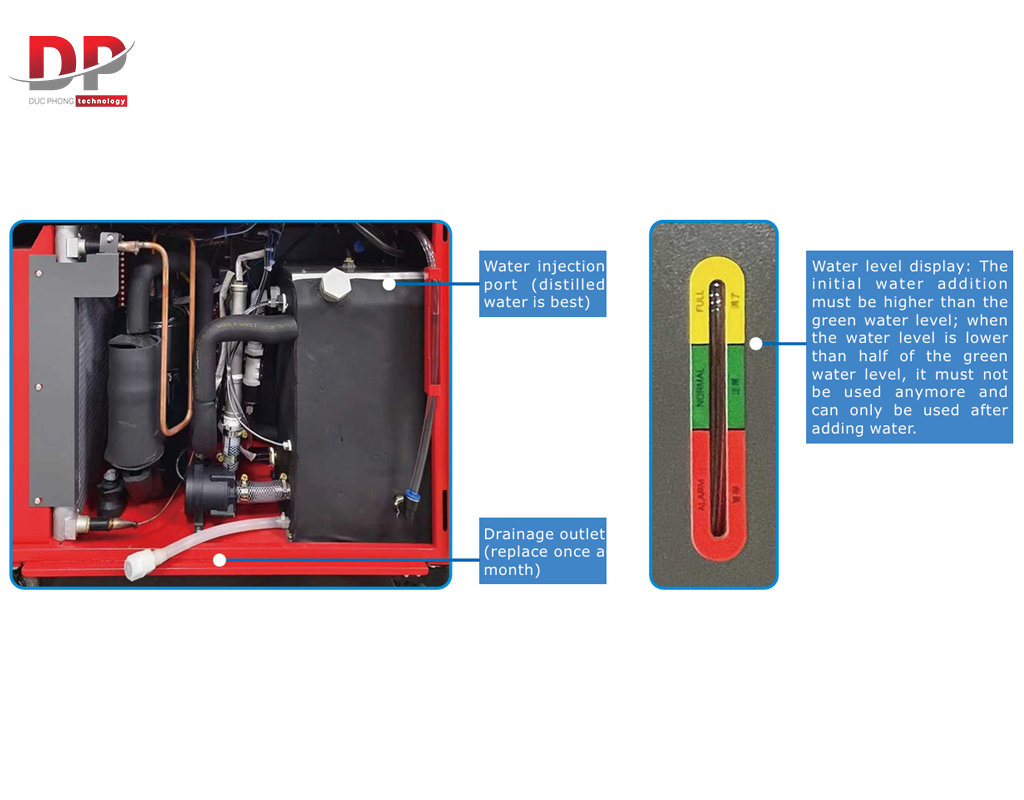

Cảnh báo giải nhiệt nước trong máy

Cảnh báo: Nếu nhiệt độ nước lạnh thấp hơn 25°C hoặc cao hơn 30°C, hoặc lượng nước không đủ, máy làm lạnh nước sẽ phát ra tín hiệu báo động. Khi có tín hiệu báo động, hãy chắc chắn ngừng sử dụng ngay lập tức và chờ đến khi điều chỉnh đúng mới sử dụng lại. Tại các khu vực miền Bắc, khi môi trường làm việc có thể bị đóng băng, phải sử dụng chất chống đông (tỉ lệ chất chống đông với nước tinh khiết 3:7), điều này có thể ngăn ngừa hiệu quả sự cố và hư hỏng thiết bị do đóng băng.

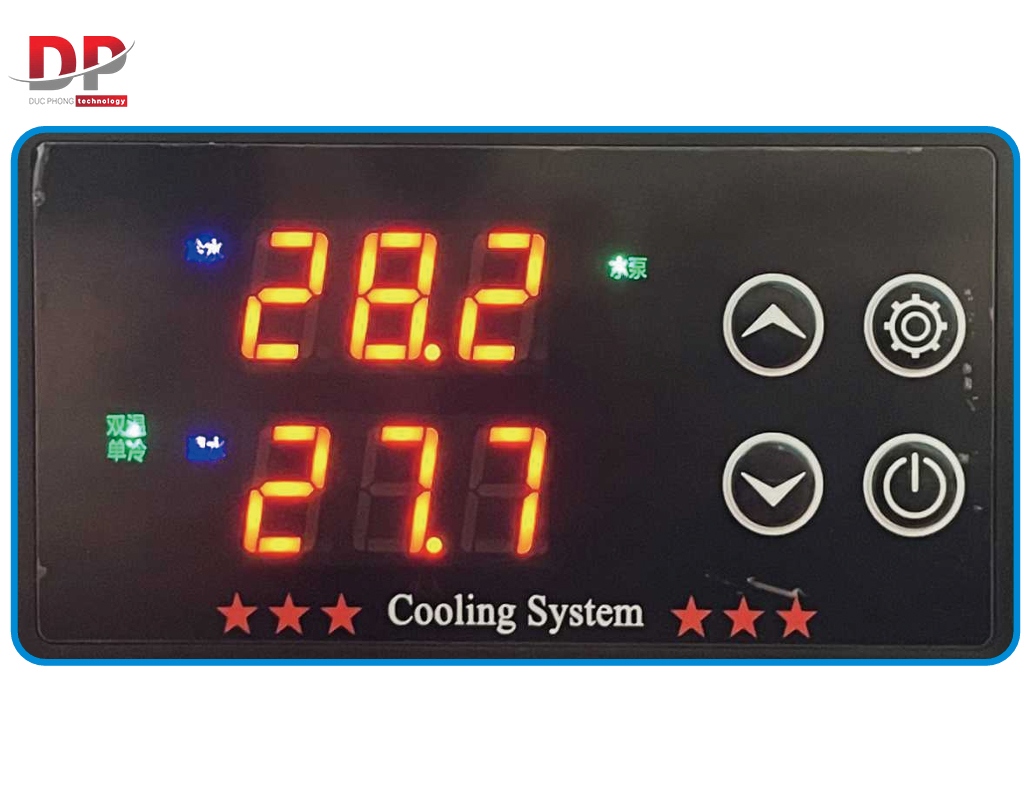

Sơ đồ, bảng điều khiển hoạt động của bình nước làm lạnh:

Lưu ý: Nhiệt độ của bể nước làm mát bằng laser cần phải phù hợp với nhiệt độ thực tế trong phòng. Nếu nhiệt độ phòng cao hơn 30°C, vui lòng điều chỉnh nhiệt độ nước xuống 28°C. Nếu nhiệt độ phòng dưới 30°C, vui lòng điều chỉnh nhiệt độ nước xuống 26°C.

Hướng dẫn kết nối nguồn điện cho máy hàn laser HK-LW1500

Máy hàn laser Hồng Ký HK-LW1500 cần được cung cấp nguồn điện phù hợp: Biến động mạng lưới cung cấp điện nhỏ hơn 5%, tần số cung cấp điện là 50Hz, một pha 220V, 40A. Dây tiếp đất của lưới điện đáp ứng yêu cầu tiêu chuẩn quốc gia của phòng máy. Môi trường lắp đặt: Phải được trang bị bộ điều chỉnh điện áp: 1000W, 1500W, 2000W với 220V, 10KVA.

Khi kết nối dây tiếp đất của lưới điện, xin bạn vui lòng chú ý đến các vấn đề sau:

1. Cần phải lắp đặt một công tắc rò rỉ hoặc công tắc khí.
2. Dây nguồn phải có diện tích hơn 6 mét vuông, và ba dây tiếp đất, dây sống và dây trung tính phải có đánh dấu màu sắc.
3. Phải được tiếp đất.
4. Nếu lưới điện dao động mạnh và có thiết bị ảnh hưởng đến điện áp đang hoạt động gần đó, nên sử dụng ổn áp để đảm bảo độ ổn định của thiết bị.

Lưu ý trong quá trình cài đặt:

1. Chỉ định một người có đủ kiến thức và kinh nghiệm về laser và thiết bị laser làm người quản lý thiết bị.
2. Thiết bị này phải được lắp đặt ở một vị trí cố định, không nghiêng, hạn chế di chuyển. Việc nghiêng hoặc đổ ngã thiết bị sẽ gây ra sự cố.
3. Thiết bị này là thiết bị điện mạnh. Người lắp đặt phải có chứng chỉ thợ điện đạt tiêu chuẩn và vận hành thiết bị theo quy định của thợ điện quốc gia. Thiết bị không được bật nguồn trước khi được lắp đặt. Chỉ được bật nguồn và khởi động khi đảm bảo an toàn.
4. Vui lòng cẩn thận khi vận hành các công tắc và nút bằng tay. Vận hành bất cẩn hoặc sử dụng các vật như tua vít và đầu bút có thể gây ra sự cố hoặc hư hỏng cho thiết bị.
5. Vui lòng cẩn thận vận hành các công tắc, nút, v.v... một cách lần lượt để tránh sự cố thiết bị do chuyển đổi nhiều công tắc cùng một lúc.

Hướng dẫn kết nối khí gas

Máy hàn này sử dụng bảo vệ bằng khí trơ, và độ tinh khiết của việc hàn cùng áp suất khí hàn phải được đảm bảo. Nitơ và argon thường được sử dụng làm khí chắn, và độ tinh khiết của khí chắn phải đạt 99,99%.

Kết nối ống khí 8mm vào cổng đầu vào khí để đảm bảo lưu lượng khí là 15L/phút trở lên. Bạn có thể chọn chế độ điều khiển van khí trên giao diện phần mềm để mở bình thường nhằm điều chỉnh áp suất khí bảo vệ.

Power on sequence: air circuit breaker — “Power” — “Chiller” — “Laser”  — “External control”. Turn on the
“Laser” on the display and you can start using it.
Power off sequence: “External control”— “Laser” — “Chiller” — “Power” — air circuit breaker, power off is
complete.

Hướng dẫn sử dụng bảng điều khiển trên máy hàn laser HK-LW1500

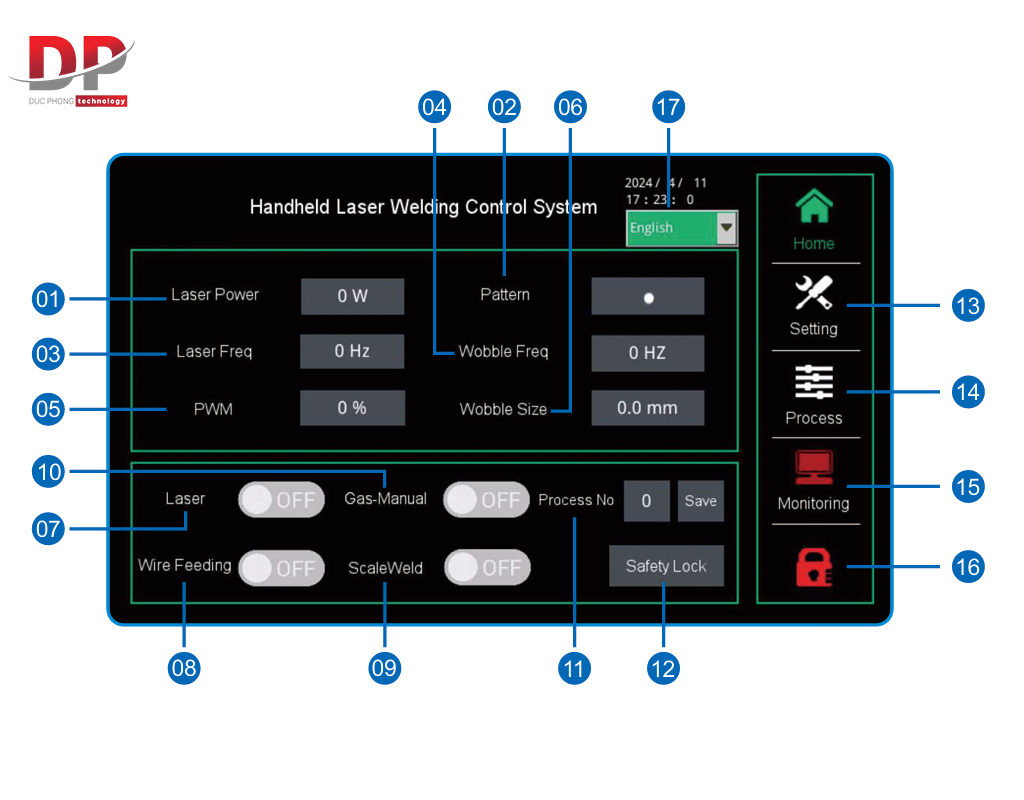

Bảng điều khiển chính:

Đây là giao diện chính khi bạn khởi động máy hàn laser Hồng Ký HK-LW1500, bao gồm các thông số điều chỉnh:

1. Laser Power (Công suất laser): Hiển thị và điều chỉnh công suất đầu ra laser (0–1500W).
2. Pattern (Kiểu hàn): Nhấn để chuyển đổi giữa chế độ hàn điểm (Spot Weld) hoặc hàn vệt lắc (Line Wobble Weld).
3. Laser Freq (Tần số laser): Số lần xung laser được phát mỗi giây.
4. Wobble Freq (Tần số lắc): 0–200Hz.
5. PWM (Chu kỳ xung): Tỷ lệ thời gian bật/tắt xung (0–100%).
6. Wobble Size (Độ rộng lắc): Điều chỉnh chiều dài đường lắc khi hàn.
7. Laser: Bật/tắt chùm tia laser.
8. Safety Lock (Khóa an toàn): Trạng thái khóa an toàn. Màu xanh: đã kết nối; Màu xám: chưa kết nối.
9. Gas - Manual (Thổi khí thủ công): Bật chế độ thổi khí liên tục trong quá trình kiểm tra.
10. ScaleWeld: Bật khi cần hàn điểm định vị.
11. Wire Feeding: Bật/tắt chế độ cấp dây.
12. Process No (Mã chế độ hàn): Có 16 chế độ (1–16). Có thể chọn và điều chỉnh ở giao diện Process.
13. Setting: hỗ trợ sửa đổi thông số trong giao diện cài đặt cơ bản và cài đặt Galvo.
14. Process: chứa các thông số tham chiếu quy trình, có thể được sửa đổi hoặc chọn để sử dụng.
15. Monitoring: hiển thị màu đỏ nếu có báo động xảy ra. Xin vui lòng kiểm tra trạng thái I/O và các tín hiệu lỗi.
16. Khóa HMI để ngăn chặn người khác chạm vào màn hình một cách tình cờ khi người vận hành đang hàn hoặc gỡ lỗi. Nó được sử dụng để đảm bảo an toàn cho người vận hành. Nhấn vào nó để chuyển đổi trạng thái khóa và mở khóa.
17. Chọn các ngôn ngữ khác nhau.

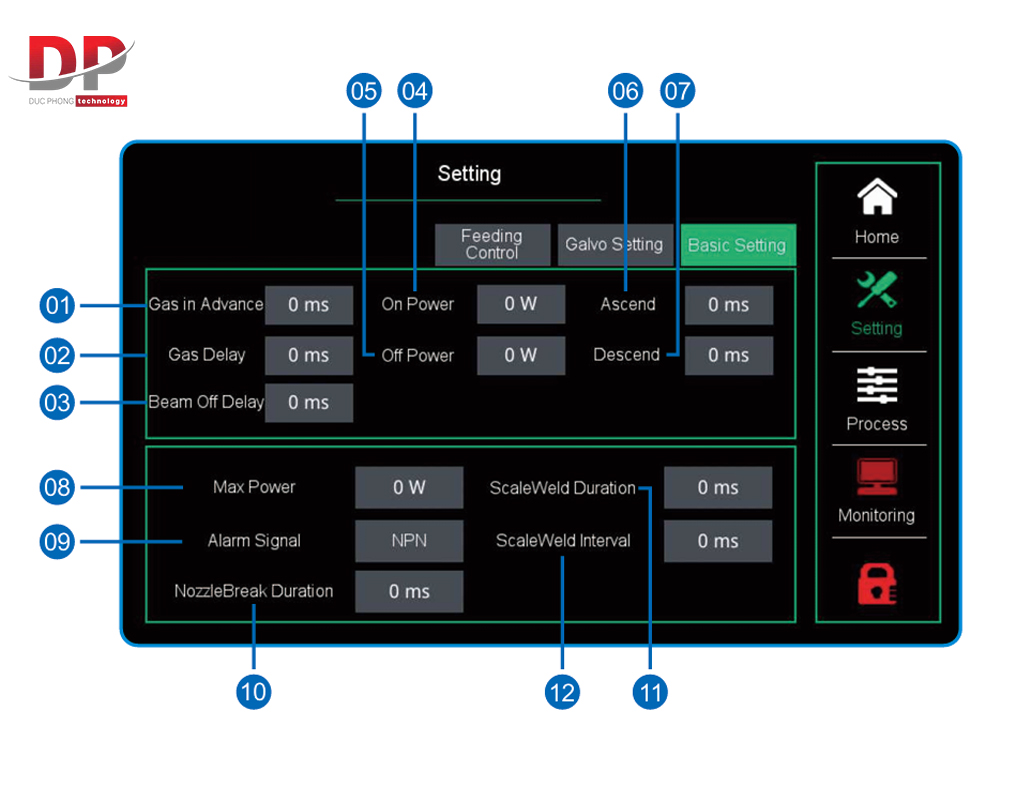

Bảng cài đặt cơ bản:

1. Gas in Advance (Khí thổi trước): Thời gian thổi khí trước khi tia laser bật.

2. On Power: Mức công suất khởi đầu khi tăng công suất laser.

3. Gas Delay: Thời gian thổi khí sau khi tia laser tắt.

4. Off Power: Mức công suất cuối cùng khi giảm công suất laser.

5. Beam Off Delay: Tia laser tiếp tục chiếu trong thời gian ngắn sau khi kết thúc để làm tan dây hàn.

6. Ascend: Thời gian tăng từ công suất thấp nhất lên mức công suất đặt sau khi bắt đầu.

7. Descend: Thời gian giảm từ công suất đặt về 0 sau khi dừng.

8. Max Power: cài đặt theo laser thực tế (dải công suất: 0 - 1500W).
9. Alarm Signal: chọn PNP/NPN hoạt động (24V - PNP hoạt động).
10. NozzleBreak Duration: Thời gian chiếu sáng khi vòi phun tạm thời tách ra khỏi chi tiết gia công. Việc chiếu sáng sẽ dừng lại nếu khoảng thời gian không tiếp xúc lâu hơn tham số này.
11. ScaleWeld Duration: điều chỉnh thời gian chiếu xạ của việc hàn theo thực tế.
12. ScaleWeld interval: thời gian dừng chùm tia hàn quy mô

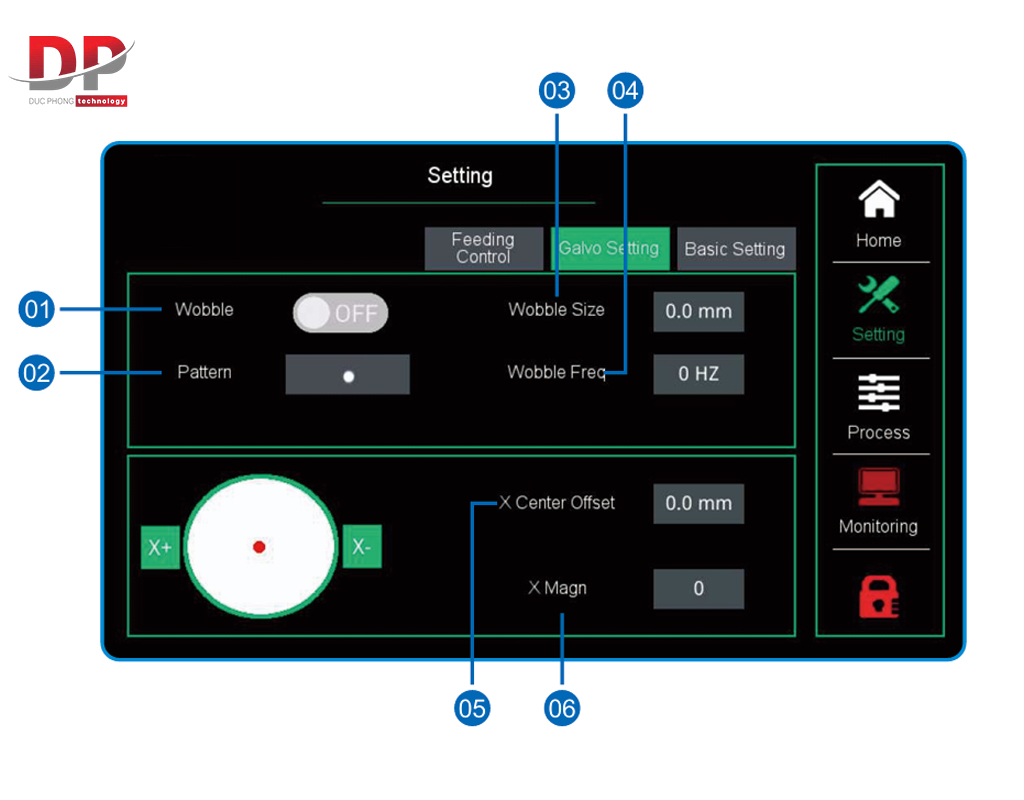

Cài đặt Galvo:

1. Wobble Freq (Tần số rung):
   Phạm vi: 0 – 200Hz
   → Điều chỉnh tần số dao động của tia laser trong quá trình làm việc, ảnh hưởng đến độ mịn hoặc độ rộng của đường hàn/khắc.

2. Wobble (Bật/Tắt chức năng rung màu đỏ):
   → Chỉ sử dụng trong quá trình kiểm tra và hiệu chỉnh hệ thống ánh sáng đỏ (commisioning). Không dùng trong hoạt động thông thường.

3. Pattern (Kiểu rung):
   → Dạng rung hiển thị: lựa chọn giữa đường thẳng (line) hoặc điểm (spot). Ảnh hưởng đến hình dạng đường khắc/hàn.

4. Wobble Size (Kích thước rung):
   Phạm vi: 0 – 5mm
   → Độ dài của đường rung, ảnh hưởng đến chiều rộng vùng xử lý. Tăng giá trị này sẽ tạo vết hàn rộng hơn.

5. X Center Offset (Hiệu chỉnh tâm trục X):
   → Dùng để hiệu chỉnh vị trí trung tâm của galvo theo trục X.
   Đã được căn chỉnh tại nhà máy, nhưng có thể điều chỉnh thêm để phù hợp với thực tế sử dụng tại hiện trường.

6. X Magn (Độ phóng đại trục X): hoàn thành trước khi bán, nhưng cho phép điều chỉnh chính xác trong quá trình sử dụng thực tế.

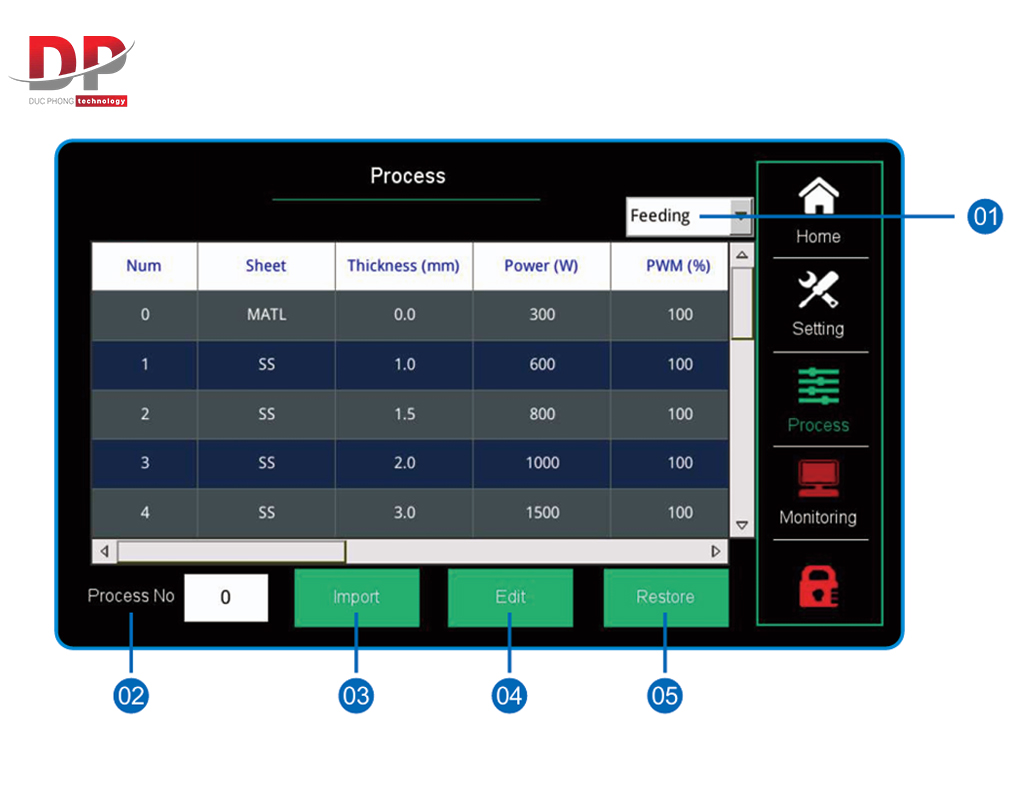

Quy trình (Process):

1. Feeding: Chuyển đổi giữa chế độ có cấp dây và không cấp dây.

2. Import: Chọn và áp dụng chế độ hàn (Process No) đã lưu.

3. Edit: Chỉnh sửa thông số quy trình.

4. Restore: Khôi phục thông số mặc định.

5. Process No: Chế độ hàn hiện tại (chỉ có hiệu lực sau khi lưu thay đổi).

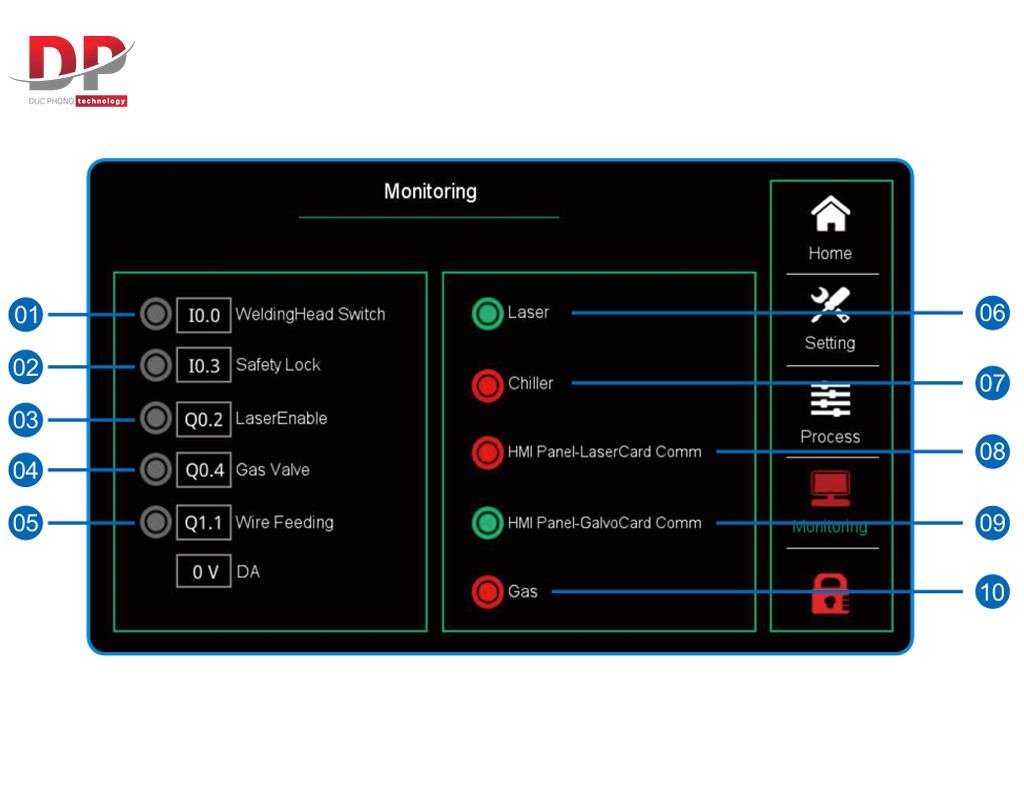

Giám sát (Monitoring):

(

Output/Input Status:

1. WeldingHead Switch: Hiển thị trạng thái hoạt động của súng hàn laser (đang bật hoặc tắt).

2. Safety Lock: Hiển thị liệu súng hàn có đang tiếp xúc với vật liệu hay không. Chỉ khi tiếp điểm IO.3 được kích hoạt (có tiếp xúc với vật hàn) thì tia laser mới được phép phát, nhằm đảm bảo vận hành an toàn.

3. Laser Enable: Hiển thị trạng thái đầu ra của tín hiệu kích hoạt laser.
4. Gas Valve: Hiển thị trạng thái đầu ra của van khí.
5. Wire Feeding: Hiển thị tín hiệu cấp dây từ bộ cấp dây hàn.

6. Laser: Màu xanh – hoạt động bình thường, màu đỏ – có lỗi bất thường.

7. Chiller (Bộ làm mát): Màu xanh – hoạt động bình thường, màu đỏ – có lỗi hoặc trục trặc.

8. HMI Panel – LaserCard Comm: Màu xanh – kết nối giữa bảng điều khiển HMI và thẻ điều khiển laser bình thường;
   Màu đỏ – có lỗi trong kết nối hoặc mất tín hiệu giữa hai thiết bị.

9. HMI Panel – GalvoCard Comm:
   Màu xanh – kết nối giữa bảng điều khiển HMI và thẻ điều khiển Galvo bình thường;
   Màu đỏ – kết nối gặp lỗi hoặc mất tín hiệu.

10. Gas:
    Màu xanh – hệ thống khí hoạt động bình thường;
    Màu đỏ – hệ thống khí gặp sự cố hoặc không đạt yêu cầu.

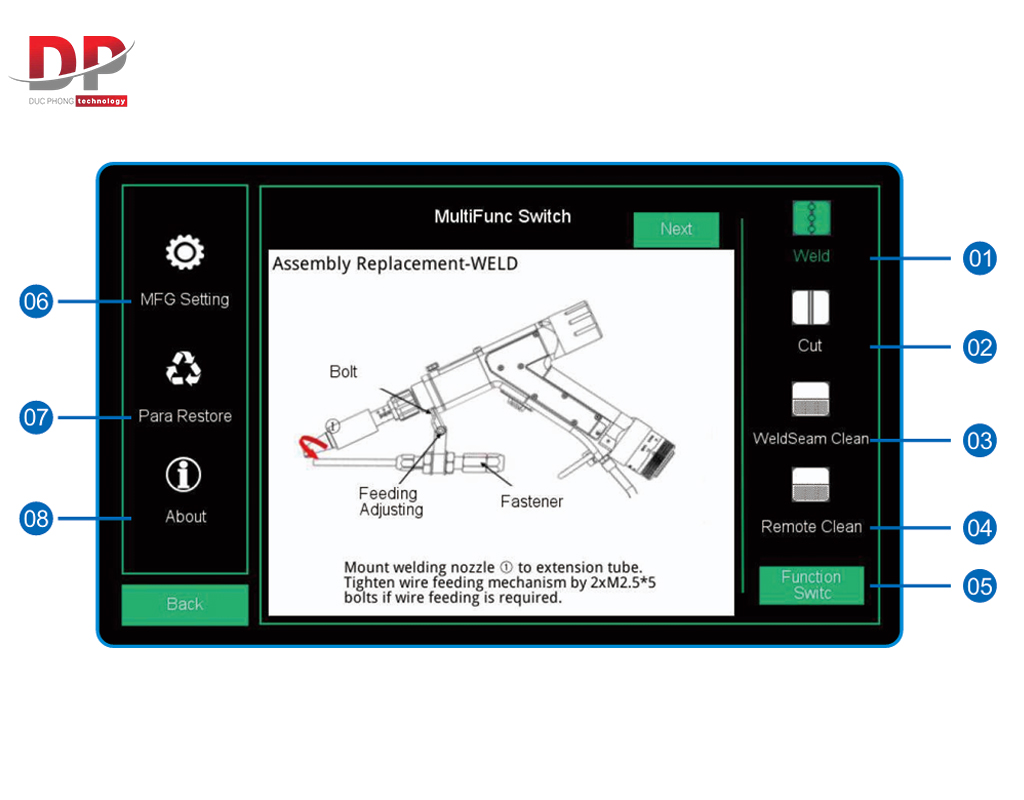

Hướng dẫn chuyển đổi chức năng:

Nhấp vào nút đa chức năng ở góc trên bên trái của trang chính để chuyển đổi giao diện chức năng khác nhau:

1. Hàn (Weld): Hiển thị giao diện thay thế cụm hàn và nhấn tiếp theo để chọn đầu phun.
2. Cắt (Cut): Hiển thị giao diện thay thế cụm cắt.
3. Làm sạch mối hàn (WeldSeam Clean): Hiển thị giao diện thay thế cụm làm sạch mối hàn.
4. Làm sạch từ xa (Remote Clean): Hiển thị giao diện thay thế cụm cắt từ xa.
5. Chuyển đổi chức năng (Function Switch): Chọn chức năng mong muốn và nhấn để chuyển giao diện chức năng.
6. Cài đặt nhà sản xuất (MFG Setting): Cài đặt do nhà sản xuất thiết lập, cần quyền truy cập. Vui lòng liên hệ người bán nếu cần.
7. Khôi phục cài đặt gốc (Para Restore): Nhấn để khôi phục cài đặt gốc của nhà máy. Hành động này sẽ xóa toàn bộ thông số đã chỉnh sửa.
8. Thông tin thiết bị (About): Hiển thị phiên bản phần cứng như bảng điều khiển HMI, thẻ điều khiển laser.

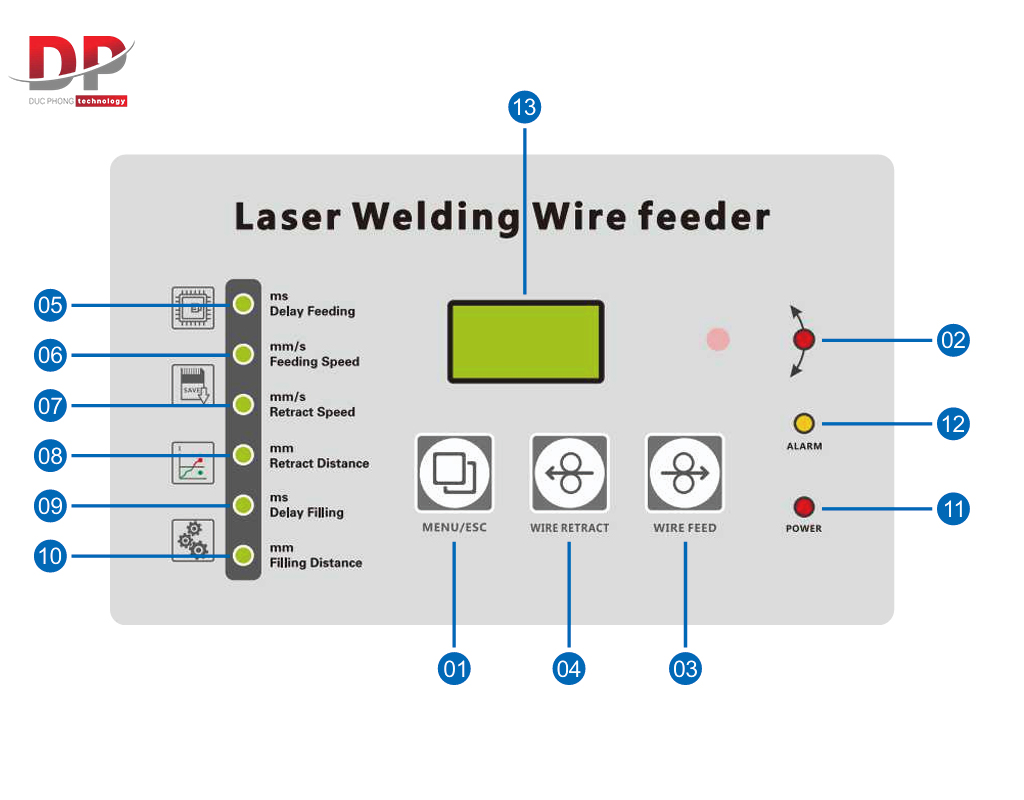

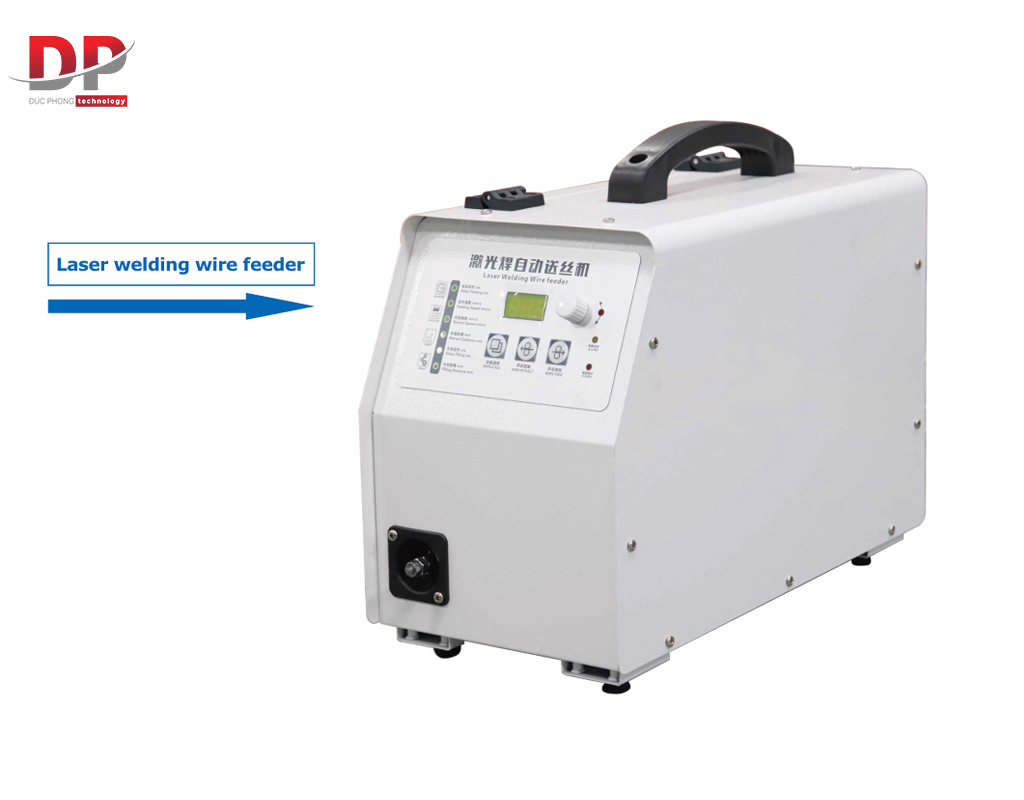

Hướng dẫn sử dụng bộ rùa cấp dây máy hàn HK-LW1500

1. chuyển đổi chức năng. Các thông số liên quan có thể được sửa đổi bằng cách xoay núm vặn vô cấp, cũng có thể thay đổi tốc độ cấp liệu ở trạng thái cấp liệu.
2. xoay để sửa đổi các thông số khi đèn báo liên quan sáng lên.
3. nhấn để bắt đầu cấp dây và nhả ra để dừng cấp dây. (chạy với tốc độ cấp liệu)
4. nhấn để bắt đầu rút dây và nhả ra để dừng rút dây. (chạy với tốc độ rút)
5. sáng lên khi được chọn và có thể điều chỉnh bằng cách xoay núm vặn vô cấp.
6. sáng lên khi được chọn và có thể điều chỉnh bằng cách xoay núm vặn vô cấp.
7. sáng lên khi được chọn và có thể điều chỉnh bằng cách xoay núm vặn vô cấp.
8. sáng lên khi được chọn và có thể điều chỉnh bằng cách xoay núm vặn vô cấp.
9. sáng lên khi được chọn và có thể điều chỉnh bằng cách xoay núm vặn vô cấp.
10. sáng lên khi được chọn và có thể điều chỉnh bằng cách xoay núm vặn vô cấp.
11. sáng lên khi bật nguồn.
12. sáng lên khi bộ cấp dây bị lỗi.
13. nút chuyển chức năng để hiển thị các thông số liên quan. (hiển thị tốc độ cấp liệu ở trạng thái làm việc)

Chú ý:

• Khi lắp đặt cuộn dây hoặc cho dây vào ống dây, không nên đeo găng tay để tránh dây bị xoắn do sự xoay của các bộ phận quay.
• Đảm bảo trọng lượng của cuộn dây không vượt quá 20kg, nếu không cuộn dây có thể bị rơi.
• Đóng tấm bên phải của cuộn dây khi hàn, nếu không có thể xảy ra điện giật hoặc dây bị xoắn do sự xoay của các bộ phận quay.
• Trước khi hàn, xin vui lòng đảm bảo nắp đậy đầu trục thật chặt, nếu không cuộn dây có thể bị rơi.

Điều chỉnh bộ cấp dây tự động:

Điều chỉnh trước:

1. Nhấn nút cấp dây trên bảng điều khiển HMI.
2. Điều chỉnh công suất về 0W.
3. Nhấn và giữ nút điều khiển của súng, điều chỉnh tốc độ cấp vào mức thấp (015-025).
4. Vặn hai ống xoay điều chỉnh của bộ điều chỉnh độ căng cho đến khi cuộn dây quay đồng đều (Đảm bảo rằng ống dây mượt mà không bị cong).

Điều chỉnh theo thời gian thực: Điều chỉnh tốc độ cấp dây và các thông số khác thủ công theo hiệu ứng xử lý thực tế.

Hướng dẫn sử dụng súng hàn cho máy hàn laser HK-LW1500

Súng hàn laser là thiết bị quan trọng. Có một vài thông số và lưu ý bạn cần quan tâm, chi tiết phía bên dưới:

Bảng dữ liệu kỹ thuật:

Model	BW101-GS
Operating Temperature	5∼50∘C
Humidity	<70∘C
Wavelength	1064±10
Max. Laser Power	3000W
Optical Configuration	62:30:00
Wobbling Width	0-5mm
Specification of protective lens	D18×2
Weight	∼0.9kg

Lưu ý: Các thành phần quang học phải sạch bụi và tất cả bụi phải được làm sạch trước khi sử dụng. Sợi quang phải được gắn ngang vào giao diện sợi quang để ngăn bụi xâm nhập vào giao diện và rơi trên bề mặt của ống kính.

Kết luận

Trên đây, Thiết bị cơ khí Đức Phong đã hướng dẫn bạn cách sử dụng máy hàn laser Hồng Ký HK-LW1500 một cách chi tiết. Mặc dù vậy khi đi vào vận hành, chúng tôi vẫn khuyên rằng nên cần người có chuyên môn cao và kỹ thuật tốt để quản lý vì đây là thiết bị cao cấp, đòi hỏi trình độ người thợ khá cao. Để nhận thông tin tư vấn sản phẩm, đặt mua máy hàn laser Hồng Ký HK-LW1500, hoặc nếu bạn có nhu cầu tham khảo các sản phẩm máy hàn laser khác bạn vui lòng liên hệ qua thông tin:
