Hướng dẫn sử dụng máy hàn TIG, cách lắp đặt máy đúng kỹ thuật

Cấu tạo máy hàn TIG

Trước khi lắp đặt, chúng ta cần biết máy hàn TIG có cấu tạo gồm những bộ phận chính nào:

Thực chất hàn TIG (Tungsten Inert Gas) là một thuật ngữ tiếng Anh dùng để chỉ phương pháp hàn hồ quang điện cực không nóng chảy trong môi trường khí trơ bảo vệ. Theo tiêu chuẩn của Hoa Kỳ phương pháp này được viết là GTAW (Gas Tungsten Arc Welding), theo tiêu chuẩn của Đức có tên là WIG (Vônphram Inert gasscheweizen).

Mỏ hàn TIG:

Cấu tạo mỏ hàn TIG cơ bản gồm có : Công tắc mỏ hàn, tay cầm, điện cực Wolfram, ty Argon, ống lót, thân mỏ, ống kẹp điện cực, nắp mỏ hàn.

Trên thị trường hiện nay, mỏ hàn TIG có nhiều loại từ làm mát bằng khí đến làm mát bằng nước, phù hợp với nhiều dòng máy hàn và ứng dụng khác nhau. Việc chọn đúng mỏ hàn, sử dụng đúng cách và bảo dưỡng định kỳ không chỉ giúp nâng cao hiệu suất hàn mà còn kéo dài tuổi thọ thiết bị và đảm bảo an toàn cho người sử dụng.

Nguồn điện hàn:

Nguồn điện hàn của máy hàn TIG là bộ phận trung tâm, có nhiệm vụ chuyển đổi dòng điện từ lưới điện xoay chiều (AC) thành dòng điện thích hợp để tạo hồ quang giữa điện cực tungsten và vật hàn. Đây là nơi kiểm soát cường độ dòng hàn, loại dòng (AC/DC), chế độ xung và các thông số ảnh hưởng trực tiếp đến chất lượng mối hàn.

• Dòng điện 1 chiều: Không gây ra vấn đề lẫn W vào mối hàn hay hiện tượng tự nắn dòng (như khí hàn Nhôm bằng nguồn hàn xoay chiều). Tuy nhiên, điều quan trọng cần lưu ý khi sử dụng nó là việc gây hồ quang và khả năng cho dòng hàn sẽ tối thiểu.
• Dòng điện xoay chiều: Dòng xoay chiều phù hợp cho bạn hàn các vật liệu như nhôm và hợp kim của nhôm. Khi hàn, nửa chu kỳ dương (của điện cực) có tác dụng bắn phá lớp màng oxít trên bề mặt và làm sạch bề mặt đó.

Hệ thống khí bảo vệ:

Hệ thống khí bảo vệ của máy hàn TIG bao gồm: ống dẫn khí, đồng hồ điều áp, van điều khiển và bình khí argon

Hướng dẫn lắp đặt máy hàn TIG đúng kỹ thuật

Dưới đây là các bước hướng dẫn lắp đặt máy hàn TIG đúng kỹ thuật:

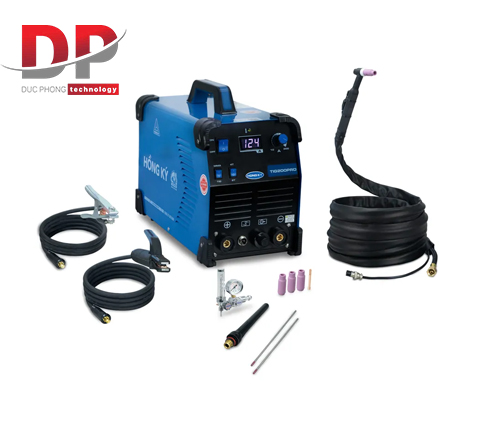

Bước 1: Kiểm tra toàn bộ thiết bị và các phụ kiện đi kèm máy

Khi mua máy hàn TIG, và khi mở đóng gói sản phẩm, bạn cần kiểm tra đầy đủ các phụ kiện đi kèm như súng hàn, dây cáp, dây khí, kẹp mass, điện cực tungsten và bình khí bảo vệ.

Bước 2: Lặp đặt bình khí bảo vệ

Máy hàn TIG sử dụng khí Argon hoặc Argon-Helium để bảo vệ mối hàn nên sẽ có 1 bình khí bảo vệ kèm theo. Bạn cần gắn van điều áp vào bình khí, kết nối dây khí từ máy hàn vào van điều áp và kiểm tra độ kín của các đầu nối để tránh trường hợp khí bị rò

Bước 3: Kết nối dây hàn

• Cắm đầu dây mass vào cổng âm (-) của máy (nếu hàn DCEN)

• Kẹp chắc đầu kẹp mass vào vật hàn hoặc bàn hàn

• Đảm bảo tiếp xúc tốt, không bị rỉ sét hoặc lỏng lẻo

Bước 4: Lắp kim hàn vào súng hàn TIG

Bạn cần chọn kim phù hợp với đầu và vật liệu cần hàn để đảm bảo dòng hàn ổn định, gắn dây súng hàn vào máy theo đúng chiều quy định.

Bước 5: Kiểm tra và điều chỉnh thông số hàn

Hướng dẫn sử dụng máy hàn TIG

Trước khi thực hiện hàn TIG, bạn cần kiểm tra lại lần nữa xem các mối nối đã thực sự chắc chắn hay chưa, có bị hở ở đâu không, và phải đảm bảo rằng, các van được đóng hoàn toàn trước khi tiến hành nối các thiết bị. Khi hàn, vị trí cần đảm bảo thoáng khí, không có các vật dễ gây cháy nổ xung quanh để đảm bảo an toàn.

Có 3 cách hàn hồ quang là quẹt, chạm nhấc và mồi hồ quang cao tần, đối với từng vật liệu hàn khác nhau sẽ sử dụng từng cách khác nhau.

• Phương pháp quẹt (bằng cách quẹt đầu điện cực vào vật hàn để gây hồ quang): Phưng pháp quẹt với nguyên lý dùng đầu điện cực wolfram chạm nhẹ và quẹt nhanh lên bề mặt kim loại hàn để tạo ra tia lửa hồ quang. Tuy nhiên cách này không dùng được cho các vật liệu hàn có độ mỏng nhất định, vì sẽ dễ gây thủng mối hàn.
• Phương pháp chạm/nhấc (hay còn gọi là phương pháp chấm bon): Chạm nhẹ đầu điện cực wolfram lên bề mặt vật liệu (nhưng không quẹt), sau đó nhấc ra đúng khoảng cách từ đó mạch điện tự kích hoạt và tạo hồ quang. Phương pháp này khó hơn mồi hồ quang bằng cách quẹt, thích hợp để hàn kim loại mỏng.
• Mồi hồ quang bằng phương pháp cao tần: Phương pháp này dùng tần số cao để tạo ra điện áp khoảng 4.5 - 6 KVA, thường dùng để hàn vật liệu dày.

Cuối cùng là bạn cần tắt máy hàn sau khi hàn xong, đảm bảo đóng chặt van khí bảo vệ trên bình khí Argon, tắt nguồn hệ thống nước làm mát và tắt công tắc trên máy hàn điện tử.

Hy vọng những chia sẻ của Thiết bị cơ khí Đức Phong về hướng dẫn sử dụng máy hàn TIG, cách lắp đặt đúng kỹ thuật trên sẽ giúp bạn hiểu rõ hơn cũng như dễ dàng thao tác hơn trên thiết bị mới. Nếu bạn đang có thắc mắc và cần được tư vấn thêm về máy hàn điện tử, vui lòng liên hệ tới hotline: 0985779287 để được kỹ thuật viên tư vấn chi tiết.
