Mâm cặp là gì? Phân loại và ứng dụng trong gia công cơ khí

Mâm cặp là thiết bị kẹp giữ quan trọng trong gia công cơ khí chính xác, được sử dụng phổ biến trên máy tiện, máy khoan và nhiều hệ thống gia công kim loại khác. Với khả năng kẹp chặt chi tiết có dạng trụ và đảm bảo độ đồng tâm cao, mâm cặp giúp phôi hoặc dụng cụ cắt quay ổn định, hạn chế rung lắc và nâng cao độ chính xác bề mặt. Nhờ đó, các nguyên công như tiện, khoan hay doa lỗ đều đạt hiệu quả gia công tối ưu và an toàn hơn.

Mâm cặp là gì?

Mâm cặp máy tiện là thiết bị kẹp phôi quan trọng trong gia công cơ khí chính xác, được sử dụng để giữ chặt và truyền chuyển động quay cho chi tiết gia công. Nhờ khả năng định tâm cao và lực kẹp ổn định, mâm cặp giúp đảm bảo độ đồng tâm, độ chính xác kích thước và chất lượng bề mặt khi tiện, khoan hoặc doa.

Trong hệ thống máy tiện, mâm cặp được lắp trực tiếp lên trục chính để giữ và làm quay phôi. Đối với nguyên công khoan trên máy tiện, mâm cặp có thể được lắp tại ụ động để kẹp mũi khoan hoặc dụng cụ cắt. Sản phẩm được ứng dụng rộng rãi trong gia công trục, bạc, chi tiết dạng trụ, linh kiện cơ khí và các chi tiết yêu cầu độ chính xác cao.

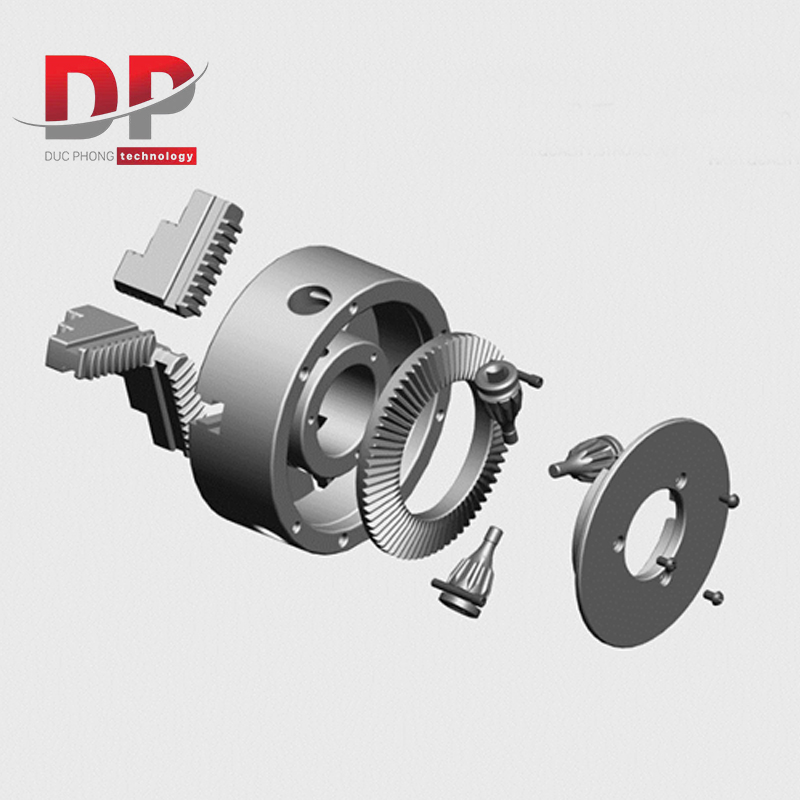

Cấu tạo của mâm cặp

Cấu tạo mâm cặp máy tiện được thiết kế chắc chắn nhằm đảm bảo lực kẹp ổn định, độ chính xác cao và khả năng làm việc liên tục trong môi trường gia công cơ khí. Một mâm cặp tiêu chuẩn thường bao gồm các bộ phận chính sau:

Thân mâm cặp (Chuck Body)

Thân mâm cặp là bộ phận trung tâm, đóng vai trò chịu lực chính trong suốt quá trình gia công. Bộ phận này thường được chế tạo từ thép hợp kim hoặc gang cầu có độ cứng cao, đảm bảo khả năng chống mài mòn, chịu va đập và hạn chế biến dạng khi quay ở tốc độ lớn.

Phía sau thân mâm cặp được gia công ren hoặc mặt bích để lắp trực tiếp vào trục chính máy tiện, đảm bảo độ đồng tâm và độ ổn định khi vận hành.

Chấu kẹp (Jaws)

Chấu kẹp là bộ phận trực tiếp tiếp xúc và giữ chặt phôi. Tùy theo loại mâm cặp mà có thể gồm 2 chấu, 3 chấu tự định tâm hoặc 4 chấu độc lập.

Bề mặt chấu thường có răng cưa hoặc mặt ma sát tăng độ bám, giúp giữ chắc chi tiết gia công ngay cả khi chịu lực cắt lớn. Ở một số dòng cao cấp, chấu kẹp có thể thay thế hoặc đảo chiều để phù hợp với nhiều kích thước phôi khác nhau.

Cơ cấu truyền động (Bánh vít – đĩa xoắn)

Bánh vít hoặc đĩa xoắn là bộ phận truyền chuyển động từ tay quay đến các chấu kẹp. Khi bánh vít quay, cơ cấu truyền động sẽ làm các chấu di chuyển đồng đều (đối với mâm cặp tự định tâm) hoặc độc lập (đối với mâm cặp 4 chấu), đảm bảo thao tác kẹp chính xác và linh hoạt.

Vít điều chỉnh và lỗ siết khóa

Các vít điều chỉnh được bố trí trên thân mâm cặp nhằm hỗ trợ tinh chỉnh vị trí chấu hoặc cố định cơ cấu truyền động. Điều này giúp tăng độ chính xác khi căn chỉnh phôi, đặc biệt trong gia công chi tiết lệch tâm hoặc yêu cầu độ đảo thấp.

Tay quay hoặc hệ thống kẹp tự động

Tay quay dùng để thao tác đóng – mở chấu kẹp thủ công. Ở các hệ thống sản xuất công nghiệp, mâm cặp có thể tích hợp cơ cấu kẹp thủy lực hoặc khí nén, giúp tăng lực kẹp, rút ngắn thời gian thay phôi và nâng cao năng suất gia công hàng loạt.

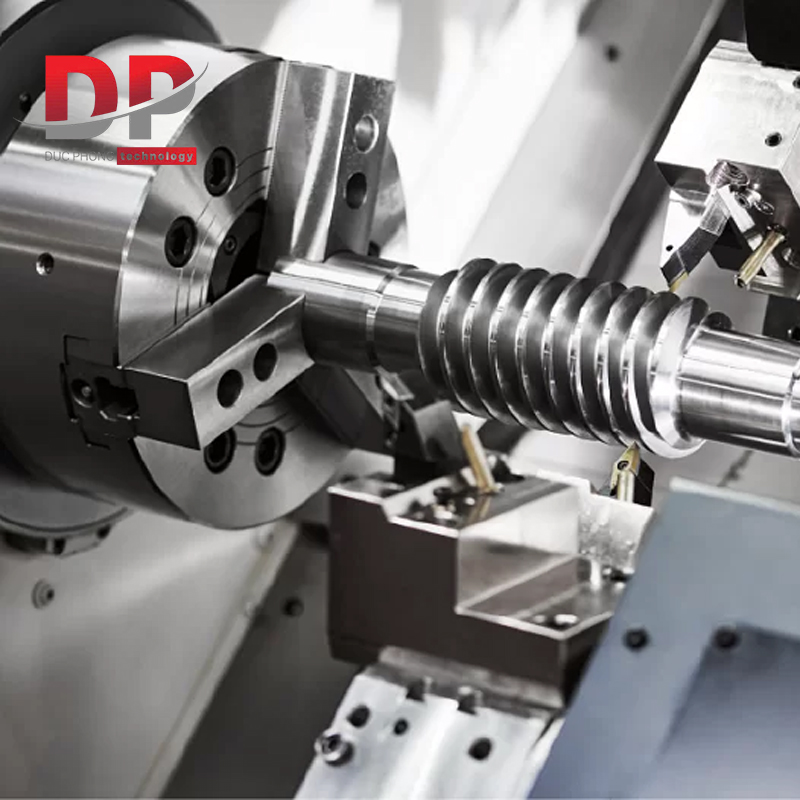

Lợi ích của việc sử dụng mâm cặp trong gia công tiện

Việc sử dụng mâm cặp máy tiện đóng vai trò quan trọng trong việc đảm bảo độ chính xác và hiệu suất gia công. Đây không chỉ là thiết bị kẹp phôi đơn thuần mà còn ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng.

Giữ chặt và cố định phôi chắc chắn

Mâm cặp giúp kẹp chặt phôi với lực ổn định, hạn chế rung động và sai lệch trong quá trình tiện. Nhờ đó, chi tiết gia công đạt độ đồng tâm cao, giảm thiểu sai số và nâng cao độ chính xác kích thước.

Nâng cao chất lượng bề mặt gia công

Khi phôi được cố định vững chắc, dao cắt tiếp xúc ổn định với vật liệu, giúp bề mặt sản phẩm mịn hơn, hạn chế vết rung và hiện tượng xước bề mặt.

Gia công linh hoạt nhiều dạng phôi

Mâm cặp có thể xử lý đa dạng phôi như phôi trụ tròn, ống thép, thanh đặc hoặc các chi tiết có hình dạng không đều (đặc biệt với mâm cặp 4 chấu độc lập). Điều này giúp mở rộng phạm vi ứng dụng trong gia công cơ khí chính xác.

Tiết kiệm thời gian gá đặt và thay phôi

Các dòng mâm cặp tự định tâm hoặc mâm cặp thủy lực cho phép thao tác kẹp – nhả phôi nhanh chóng. Thời gian chuẩn bị giảm đồng nghĩa với việc tăng năng suất và tối ưu quy trình sản xuất.

Đảm bảo an toàn trong vận hành

Phôi được kẹp chặt đúng kỹ thuật sẽ giảm nguy cơ văng bật khi quay ở tốc độ cao. Đây là yếu tố quan trọng giúp bảo vệ người vận hành và hệ thống máy móc.

Dễ dàng điều chỉnh theo yêu cầu gia công

Tùy vào loại mâm cặp (3 chấu, 4 chấu, collet…), người vận hành có thể tự định tâm hoặc điều chỉnh từng chấu độc lập, đáp ứng các yêu cầu gia công lệch tâm, chi tiết đặc biệt hoặc độ chính xác cao.

4 loại mâm cặp phổ biến hiện nay

Mâp cặp máy tiện có nhiều loại khác nhau để phù hợp với từng máy, dưới đây là tổng hợp 4 loại mâm cặp phổ biến nhất hiện nay:

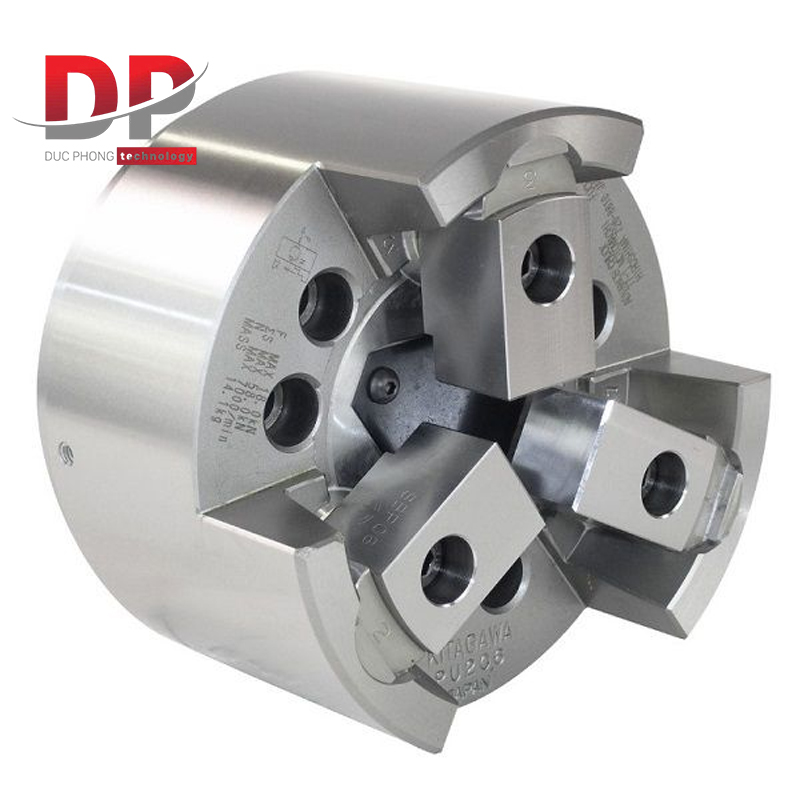

Mâm cặp 3 chấu

Mâm cặp máy tiện 3 chấu là thiết bị kẹp phôi phổ biến trong gia công cơ khí chính xác, đặc biệt phù hợp với các chi tiết dạng tròn xoay như trục, bạc, ống hoặc phôi tròn đặc. Với thiết kế ba chấu kẹp phân bố đồng đều 120 độ, mâm cặp 3 chấu tự định tâm giúp kẹp chặt phôi từ ba điểm tiếp xúc, đảm bảo độ đồng tâm ổn định khi tiện trên máy tiện cơ hoặc máy tiện CNC.

Ưu điểm nổi bật của mâm cặp 3 chấu là cơ cấu truyền động đơn giản, dễ thao tác, thời gian gá kẹp nhanh và chi phí đầu tư thấp. Nhờ cơ chế bánh răng xoắn hoặc đĩa xoắn ốc, các chấu kẹp di chuyển đồng thời, giúp tăng hiệu suất gia công và giảm sai số khi gá đặt phôi.

Tuy nhiên, so với mâm cặp 4 chấu độc lập hoặc mâm cặp thủy lực, độ chính xác kẹp chặt và khả năng điều chỉnh lệch tâm của mâm cặp 3 chấu thường hạn chế hơn. Vì vậy, thiết bị này phù hợp với các công việc tiện phổ thông, gia công chi tiết có yêu cầu độ đồng tâm trung bình và sản xuất hàng loạt cần tối ưu thời gian gá kẹp.

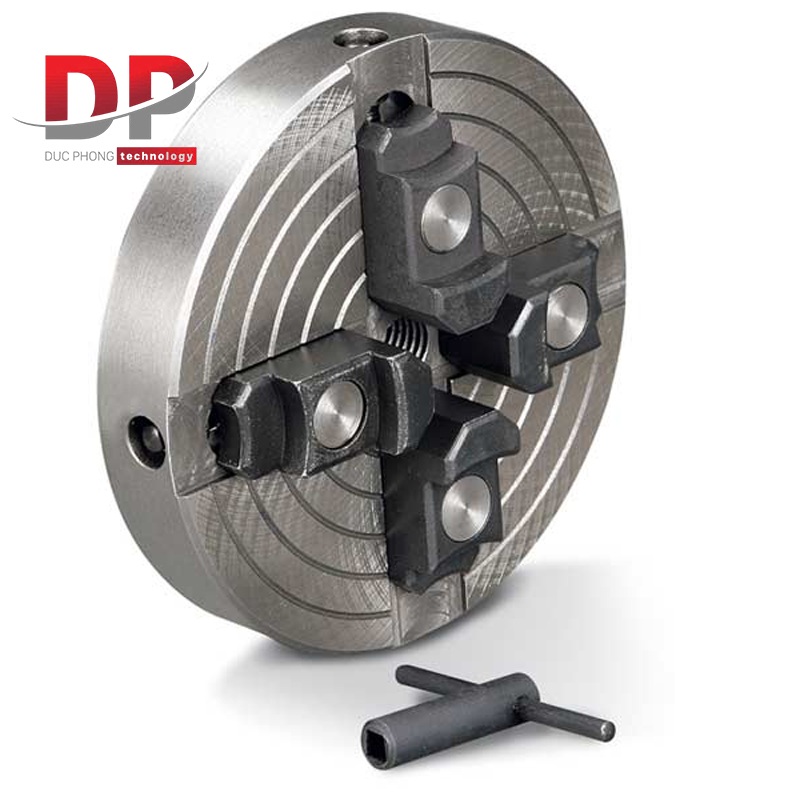

Mâm cặp máy tiện 4 chấu

Mâm cặp máy tiện 4 chấu là thiết bị kẹp phôi chuyên dụng trong gia công cơ khí chính xác, được thiết kế với bốn chấu kẹp phân bố đều, giúp tăng độ ổn định và khả năng phân bổ lực kẹp tốt hơn so với mâm cặp 3 chấu. Nhờ cấu tạo này, mâm cặp 4 chấu có độ chính xác cao hơn và phù hợp với các chi tiết có hình vuông, hình chữ nhật hoặc chi tiết có tiết diện không tròn. Tại một số địa phương, mâm cặp 4 chấu còn được gọi là mâm cặp hoa mai do khi mở rộng, các chấu kẹp xòe ra giống hình cánh hoa.

Có hai loại mâm cặp máy tiện 4 chấu phổ biến trong thực tế sản xuất:

Mâm cặp máy tiện 4 chấu không định tâm:

Mỗi chấu kẹp hoạt động độc lập, cho phép điều chỉnh riêng biệt từng chấu. Nhờ đó, người vận hành có thể kẹp các chi tiết có hình dạng không đều, chi tiết lệch tâm, phôi đúc thô hoặc sản phẩm có kích thước không đồng nhất. Loại mâm cặp này thường được sử dụng khi cần gia công chi tiết đặc biệt hoặc yêu cầu điều chỉnh độ lệch tâm chính xác.

Mâm cặp máy tiện 4 chấu định tâm:

Các chấu kẹp chuyển động đồng thời theo cơ chế tự định tâm, giúp chi tiết nằm chính giữa trục quay. Loại này phù hợp với các ứng dụng cần độ đồng tâm cao, gia công hàng loạt và yêu cầu tính ổn định trong quá trình tiện trên máy tiện cơ hoặc máy tiện CNC.

So với mâm cặp 3 chấu tự định tâm, mâm cặp 4 chấu mang lại khả năng gá kẹp linh hoạt hơn, độ chính xác cao hơn và thích hợp cho nhiều dạng phôi khác nhau. Tuy nhiên, thời gian gá đặt có thể lâu hơn đối với loại không định tâm do phải chỉnh từng chấu riêng biệt.

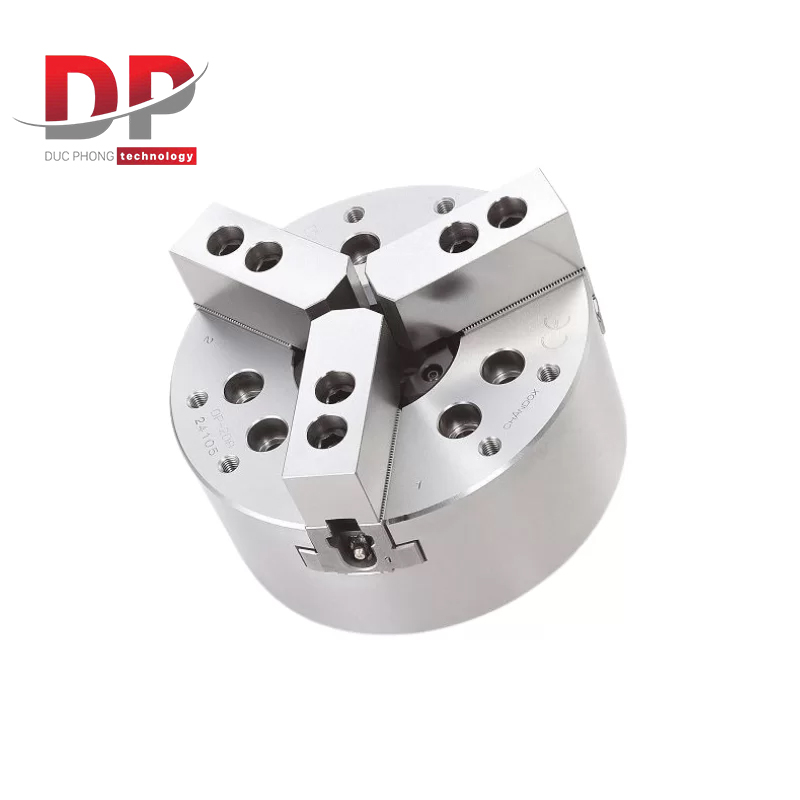

Mâm cặp thủy lực

Mâm cặp thủy lực máy tiện là thiết bị kẹp phôi chuyên dụng hoạt động dựa trên áp lực chất lỏng trong hệ thống thủy lực, giúp tạo lực kẹp mạnh, ổn định và đồng đều trên toàn bộ bề mặt tiếp xúc. Thông qua việc điều chỉnh áp suất dầu, người vận hành có thể kiểm soát chính xác lực kẹp phôi, hạn chế biến dạng chi tiết và nâng cao độ chính xác gia công. Nhờ cơ chế truyền lực bằng xi lanh thủy lực, mâm cặp thủy lực CNC đặc biệt phù hợp với gia công tốc độ cao, tiện chính xác và sản xuất hàng loạt. Tuy nhiên, do cấu tạo gồm nhiều bộ phận như xi lanh, đường dẫn dầu, bộ điều áp và hệ thống bơm thủy lực, thiết bị này yêu cầu lắp đặt đồng bộ và bảo trì định kỳ để đảm bảo hiệu suất vận hành ổn định lâu dài.

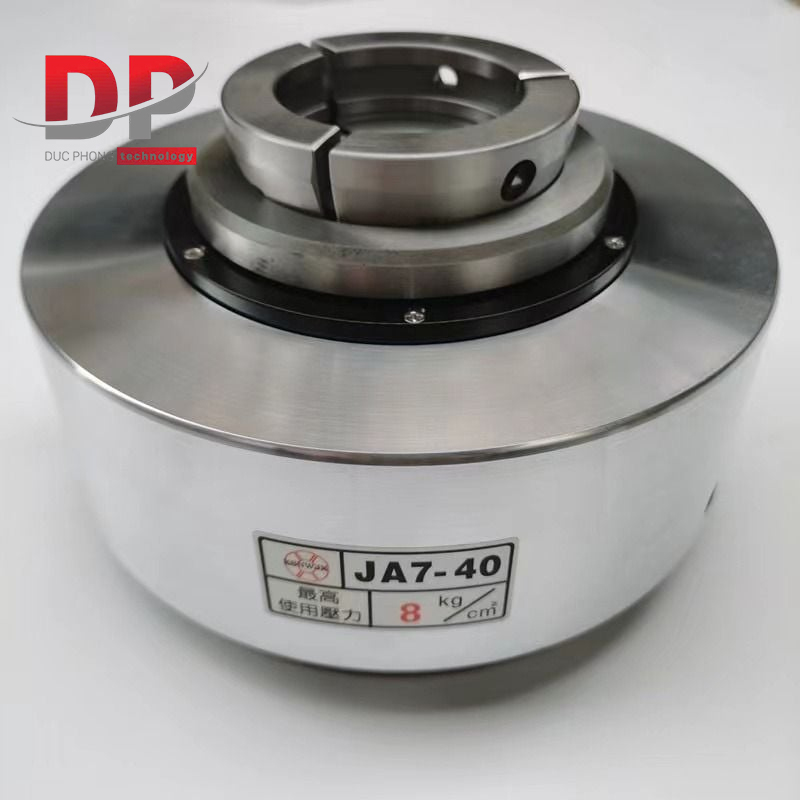

Mâm cặp collet

Mâm cặp collet là thiết bị kẹp phôi chuyên dụng trên máy tiện, được thiết kế để thay thế cơ chế chấu kẹp truyền thống bằng ống kẹp collet dạng hình trụ có rãnh đàn hồi. Khi siết đai ốc hoặc cơ cấu siết phía sau, collet sẽ co lại và ôm sát bề mặt phôi, tạo lực kẹp đồng tâm, ổn định và có độ chính xác cao. Nhờ khả năng kẹp chặt đều quanh chu vi, mâm cặp collet máy tiện đặc biệt phù hợp với các chi tiết đường kính nhỏ, gia công trục chính xác, tiện CNC tốc độ cao và sản xuất hàng loạt. Đây là giải pháp tối ưu trong các ứng dụng yêu cầu độ đảo thấp, độ lặp lại cao và bề mặt gia công tinh.

Hướng dẫn lựa chọn mâm cặp máy tiện phù hợp

Khi lựa chọn mâm cặp máy tiện, doanh nghiệp cần đánh giá kỹ các thông số kỹ thuật để đảm bảo hiệu suất kẹp phôi, độ ổn định và độ chính xác gia công trong quá trình vận hành. Dưới đây là những tiêu chí quan trọng ảnh hưởng trực tiếp đến chất lượng gia công cơ khí:

Đường kính mâm cặp

Đường kính mâm cặp phải phù hợp với kích thước phôi và thông số trục chính của máy tiện. Kích thước này cần lớn hơn đường kính nhỏ nhất của phôi và nhỏ hơn giới hạn lắp đặt của đầu trục chính. Việc chọn đúng đường kính giúp đảm bảo độ an toàn, giảm rung động và tăng độ ổn định khi tiện CNC hoặc tiện cơ.

Khoảng kẹp (dải kẹp phôi)

Khoảng kẹp là giới hạn mở tối đa giữa các chấu kẹp. Dải kẹp cần đủ rộng để giữ chặt phôi nhưng không quá dư thừa so với đường kính thực tế, tránh hiện tượng rung lắc, lệch tâm hoặc giảm độ đồng tâm trong quá trình gia công tốc độ cao.

Độ chính xác và độ đảo

Độ chính xác kẹp (runout) quyết định trực tiếp đến chất lượng bề mặt và sai số kích thước chi tiết. Doanh nghiệp nên ưu tiên mâm cặp có độ đảo thấp, độ lặp lại cao, đặc biệt trong các ứng dụng gia công chính xác, sản xuất hàng loạt hoặc tiện chi tiết yêu cầu dung sai chặt.

Lực kẹp và khả năng phân bổ lực

Lực kẹp phải đủ lớn để giữ chắc phôi dưới tác động của lực cắt, nhưng không được vượt quá giới hạn gây biến dạng chi tiết. Ngoài giá trị lực kẹp tối đa, cần chú ý đến khả năng phân bổ lực đồng đều giữa các chấu để đảm bảo độ ổn định và an toàn khi gia công nặng.

Vật liệu chế tạo mâm cặp

Mâm cặp chất lượng cao thường được sản xuất từ thép hợp kim cường lực hoặc hợp kim đặc biệt có khả năng chịu tải trọng lớn, chống mài mòn và chống biến dạng. Vật liệu tốt giúp tăng tuổi thọ thiết bị, duy trì độ chính xác lâu dài và giảm chi phí bảo trì trong hệ thống gia công cơ khí.

Việc lựa chọn đúng mâm cặp tiện CNC không chỉ nâng cao hiệu suất sản xuất mà còn đảm bảo an toàn vận hành và tối ưu chi phí đầu tư dài hạn cho doanh nghiệp cơ khí.

Mâm cặp máy tiện là bộ phận giữ vai trò then chốt trong toàn bộ quá trình gia công cơ khí, quyết định trực tiếp đến độ ổn định kẹp phôi, độ chính xác gia công và chất lượng bề mặt chi tiết. Việc lựa chọn đúng loại mâm cặp – từ mâm cặp 3 chấu, 4 chấu, mâm cặp thủy lực đến mâm cặp collet – cần dựa trên kích thước phôi, yêu cầu dung sai, lực cắt và đặc thù sản xuất. Một mâm cặp chất lượng cao, có lực kẹp đồng đều, độ đảo thấp và vật liệu bền bỉ sẽ giúp tăng hiệu suất tiện CNC, giảm rung động và tối ưu chi phí vận hành lâu dài. Vì vậy, đầu tư đúng mâm cặp không chỉ là lựa chọn thiết bị kẹp phôi mà còn là giải pháp nâng cao năng lực gia công và sức cạnh tranh cho doanh nghiệp cơ khí.
