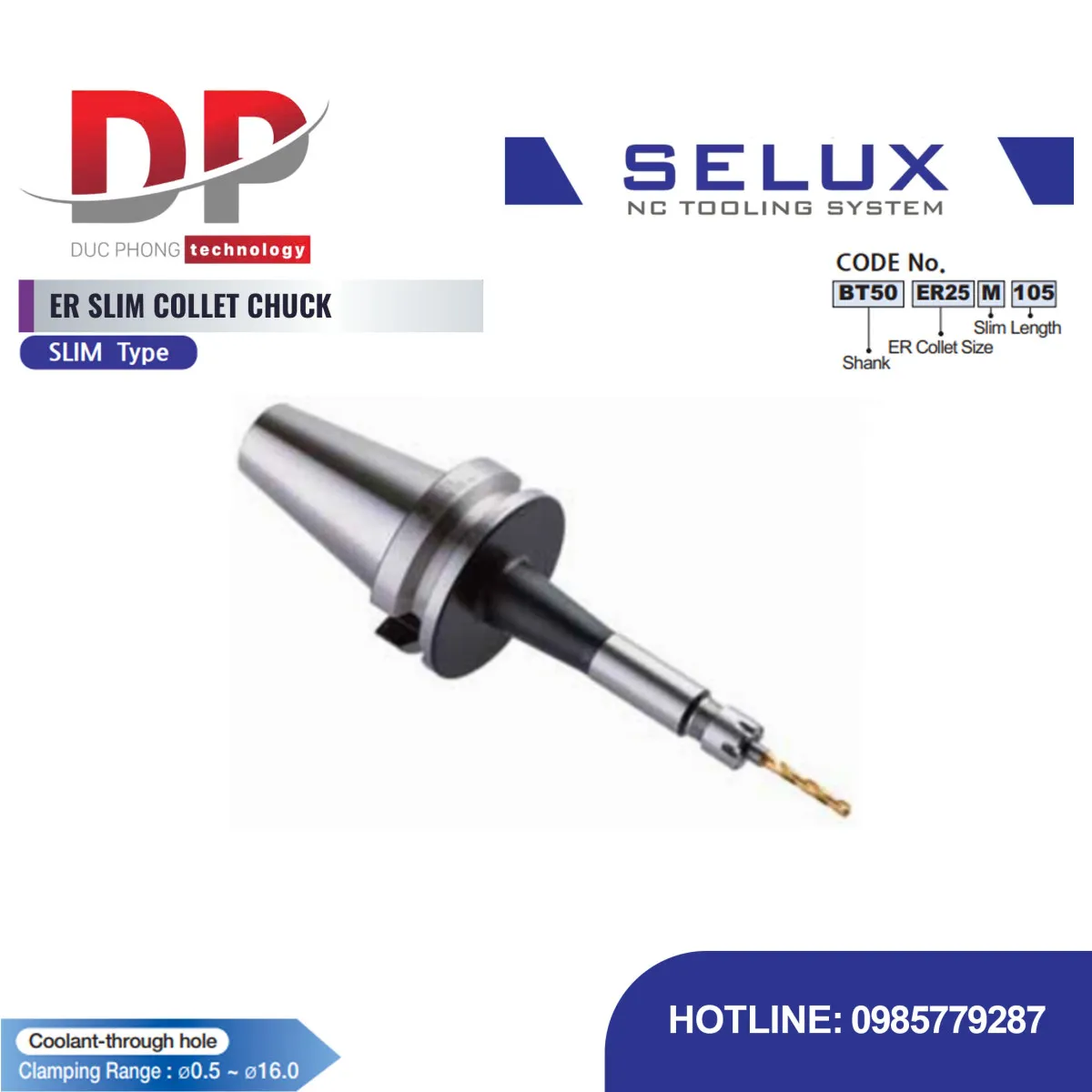

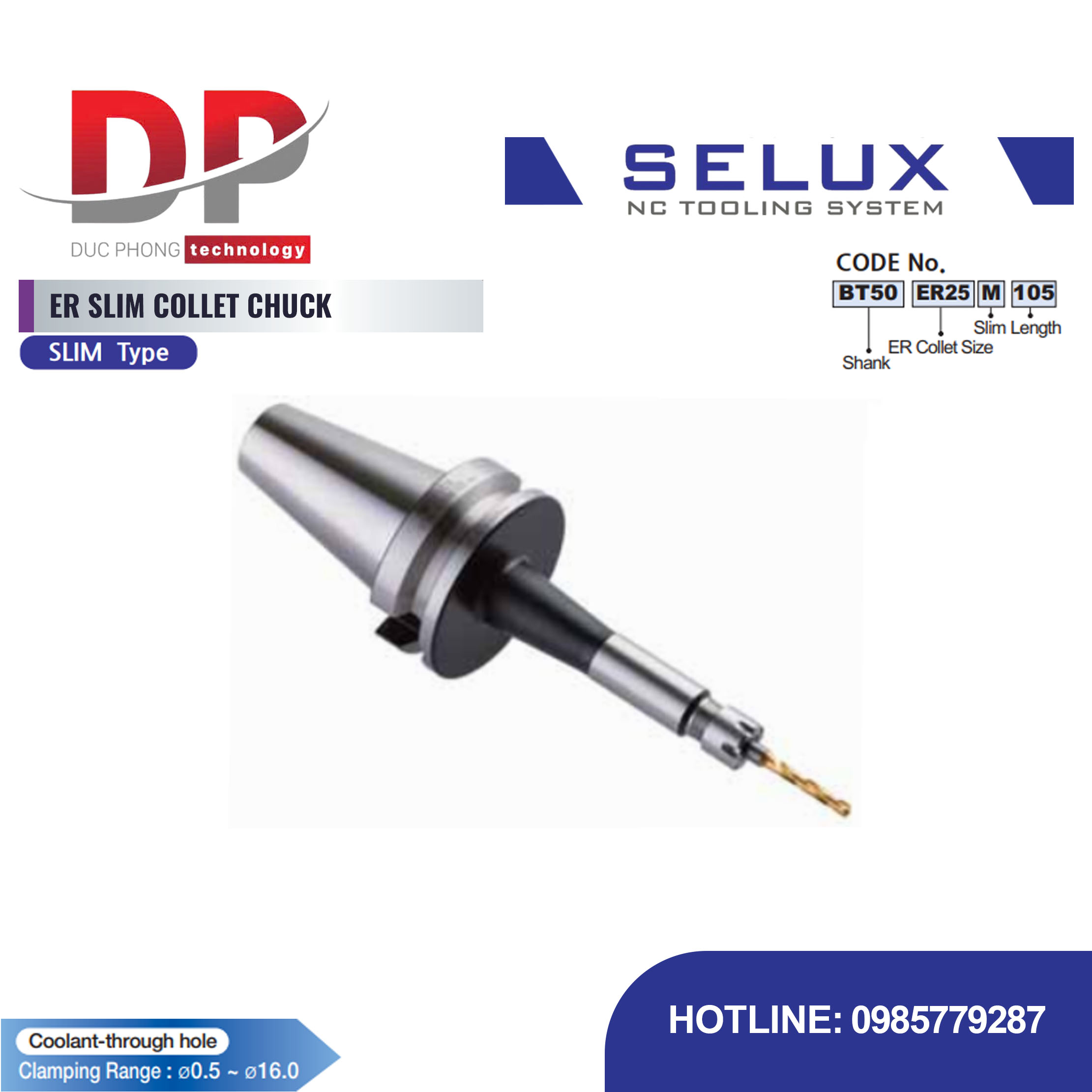

Bầu kẹp Collet ER dạng mảnh Series BT Shank - Selux (ER SLIM COLLET CHUCK) SLIM TYPE

Mô tả sản phẩm bầu kẹp Collet ER dạng mảnh Series BT Shank

Bầu kẹp Collet ER dạng mảnh Series BT Shank - Selux (ER SLIM COLLET CHUCK) SLIM TYPE là đầu kẹp dao cụ được phát triển dựa trên hệ thống Collet ER phổ biến, nhưng được tinh chỉnh với thiết kế thân mảnh và thon gọn, sản phẩm này được tối ưu hóa cho gia công các khu vực hẹp, sâu và các ứng dụng cần tốc độ cao.

Đặc điểm nổi bật

• Thiết kế Thân Mảnh: Mục đích chính là để giảm thiểu sự va chạm của bầu kẹp với phôi, gá kẹp, hoặc thành khuôn trong quá trình gia công. Điều này làm cho nó trở thành lựa chọn lý tưởng cho gia công khuôn mẫu sâu.
• Chuôi Kẹp: Sử dụng chuôi BT Shank tiêu chuẩn.
• Đảm bảo độ chính xác cao.
• Lực Kẹp: Cung cấp lực kẹp mạnh mẽ cho dao cụ.
• Phạm vi Kẹp: Có khả năng kẹp dao cụ với đường kính từ $\text{Ø}0.5$ đến $\text{Ø}16.0$.
• Tính năng Làm mát: Được trang bị tính năng dẫn dung dịch làm mát xuyên tâm để tối ưu hóa việc thoát phoi và tuổi thọ dao cụ.

Thông số

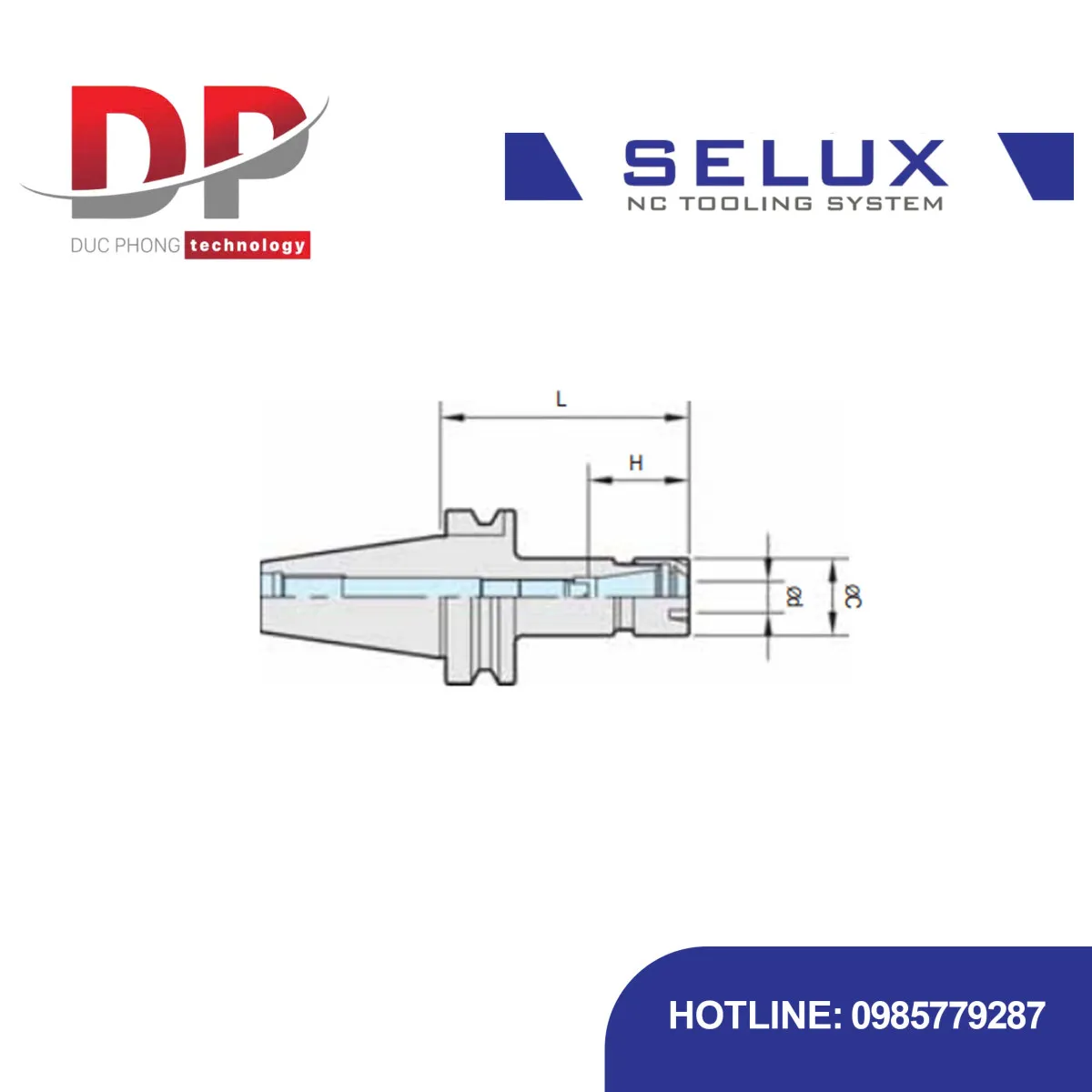

Code No.	Ød	L	ØC	H Min	H Max	Collet	Weight (kg)
BT30 - ER11M - 45	0.5~7.0	45	16	20	35	ER11	0.5
BT30 - ER11M - 60	0.5~7.0	60	16	20	35	ER11	0.5
BT30 - ER16M - 45	0.5~10.0	45	22	30	45	ER16	0.5
BT30 - ER16M - 60	0.5~10.0	60	22	30	45	ER16	0.5
BT30 - ER16M - 90	0.5~10.0	90	22	30	45	ER16	0.6
BT30 - ER20M - 45	1.0~13.0	45	28	35	50	ER20	0.5
BT30 - ER20M - 60	1.0~13.0	60	28	35	50	ER20	0.6
BT30 - ER20M - 90	1.0~13.0	90	28	35	50	ER20	0.7
BT30 - ER25M - 45	1.0~16.0	45	35	40	55	ER25	0.6
BT30 - ER25M - 60	1.0~16.0	60	35	40	55	ER25	0.7
BT30 - ER25M - 90	1.0~16.0	90	35	40	55	ER25	0.8
BT40 - ER11M - 60	0.5~7.0	60	16	20	35	ER11	1.0
BT40 - ER11M - 90	0.5~7.0	90	16	20	35	ER11	1.1
BT40 - ER11M - 120	0.5~7.0	120	16	20	35	ER11	1.2
BT40 - ER16M - 60	0.5~10.0	60	22	30	45	ER16	1.1
BT40 - ER16M - 90	0.5~10.0	90	22	30	45	ER16	1.2
BT40 - ER16M - 120	0.5~10.0	120	22	30	45	ER16	1.4
BT40 - ER20M - 60	1.0~13.0	60	28	35	50	ER20	1.1
BT40 - ER20M - 90	1.0~13.0	90	28	35	50	ER20	1.2
BT40 - ER20M - 120	1.0~13.0	120	28	35	50	ER20	1.6
BT40 - ER25M - 75	1.0~16.0	75	35	40	55	ER25	1.2
BT40 - ER25M - 90	1.0~16.0	90	35	40	55	ER25	1.3
BT40 - ER25M - 120	1.0~16.0	120	35	40	55	ER25	1.8
BT50 - ER11M - 105	0.5~7.0	105	16	20	35	ER11	3.8
BT50 - ER11M - 135	0.5~7.0	135	16	20	35	ER11	3.9
BT50 - ER11M - 165	0.5~7.0	165	16	20	35	ER11	4.0
BT50 - ER16M - 105	0.5~10.0	105	22	30	45	ER16	3.8
BT50 - ER16M - 135	0.5~10.0	135	22	30	45	ER16	4.0
BT50 - ER16M - 165	0.5~10.0	165	22	30	45	ER16	4.2
BT50 - ER20M - 105	1.0~13.0	105	28	35	50	ER20	3.8
BT50 - ER20M - 135	1.0~13.0	135	28	35	50	ER20	3.9
BT50 - ER20M - 165	1.0~13.0	165	28	35	50	ER20	4.5
BT50 - ER25M - 105	1.0~16.0	105	35	40	55	ER25	3.9
BT50 - ER25M - 135	1.0~16.0	135	35	40	55	ER25	4.1
BT50 - ER25M - 165	1.0~16.0	165	35	40	55	ER25	4.5

Spare Parts

Type	NUT	Adjust Screw	Spanner	Collet
ER11M	SM/ER11M	BTD0716-C	ER11M-SP	ER11-ø
ER16M	SM/ER16M	BTD1025-C	ER16M-SP	ER16-ø
ER20M	SM/ER20M	BTD1325-C	ER20M-SP	ER20-ø
ER25M	SM/ER25M	BTD1830-C	ER25M-SP	ER25-ø
