Bầu kẹp Collet ER Series BT Shank - Selux (ER COLLET CHUCK)

Mô tả sản phẩm bầu kẹp Collet ER Series BT Shank

Bầu kẹp Collet ER Series BT Shank - Selux là một đầu kẹp dụng cụ cắt gọt đa năng và phổ biến, sử dụng chuôi BT Shank, sản phẩm được thiết kế để cung cấp độ chính xác đáng tin cậy và lực kẹp mạnh mẽ cho nhiều hoạt động gia công khác nhau.

Đặc điểm nổi bật

• Độ Chính xác và Lực Kẹp: Bầu kẹp Collet ER Series BT Shank đảm bảo độ chính xác đáng tin cậy và lực kẹp mạnh mẽ.
• Tính Đa Dụng: Bầu kẹp ER phù hợp cho nhiều hoạt động gia công bao gồm khoan, phay ngón và taro.
• Thao tác Thuận tiện: Cho phép trao đổi dụng cụ dễ dàng và nhanh chóng.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.
• Phạm vi Kẹp: Có khả năng kẹp dao cụ với đường kính từ $\text{Ø}0.5$ đến $\text{Ø}26.0$.

Thông số

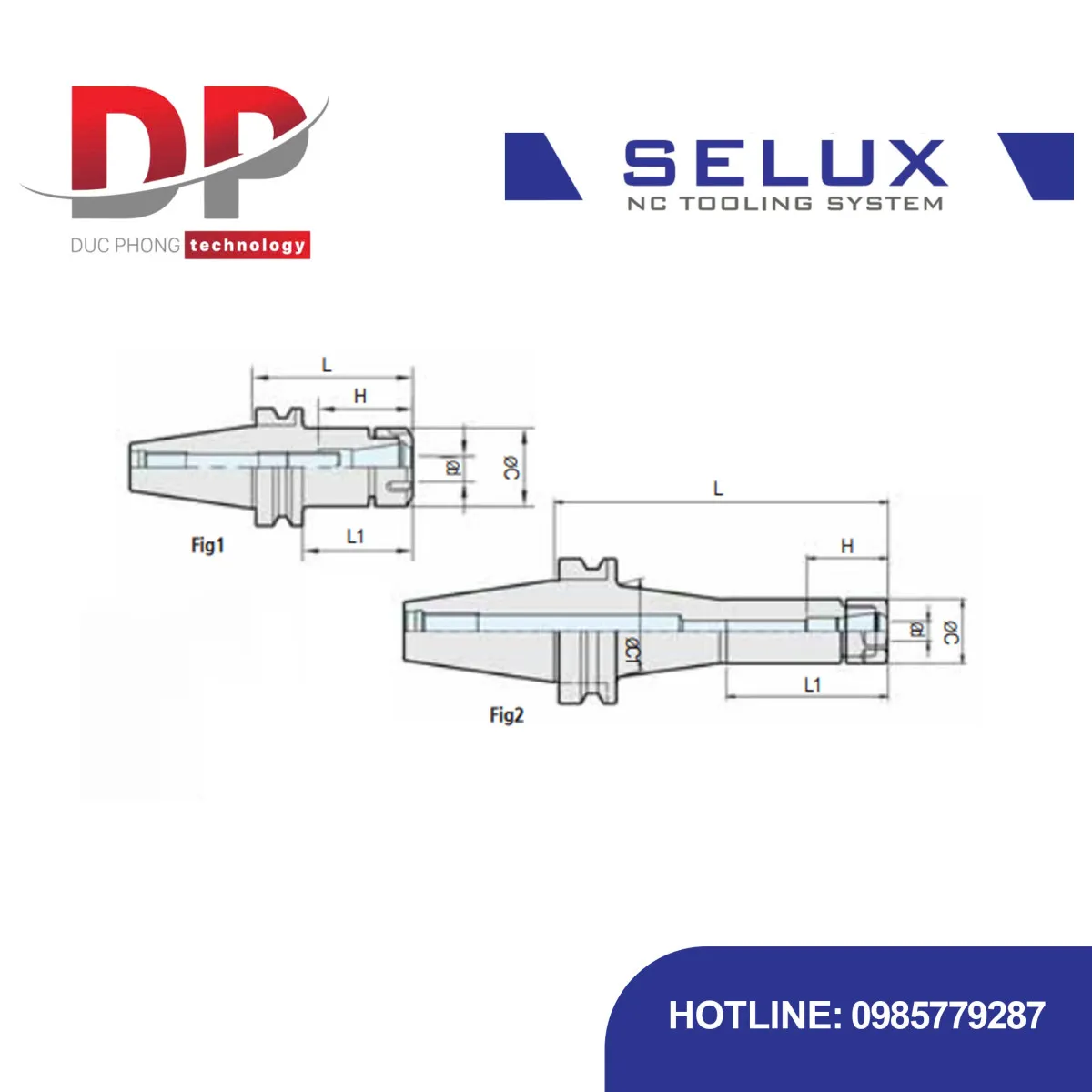

Code No.	ød	L	L1	øC	C1	H Min	H Max	Collet	Fig	Weight (kg)
BT30 - ER11 - 60	0.5~7.0	60	35	19	–	19	34	ER11		0.5
BT30 - ER11 - 75	0.5~7.0	75	50	19	–	19	34	ER11		0.5
BT30 - ER11 - 90	0.5~7.0	90	65	19	–	19	34	ER11		0.6
BT30 - ER16 - 60	0.5~10.0	60	35	28	–	23	43	ER16		0.5
BT30 - ER16 - 75	0.5~10.0	75	50	28	–	23	43	ER16		0.5
BT30 - ER16 - 90	0.5~10.0	90	65	28	–	23	43	ER16		0.6
BT30 - ER20 - 60	1.0~13.0	60	35	35	–	25	48	ER20	1	0.6
BT30 - ER20 - 75	1.0~13.0	75	50	35	–	25	48	ER20	1	0.6
BT30 - ER20 - 90	1.0~13.0	90	65	35	–	25	48	ER20	1	0.7
BT30 - ER25 - 60	1.0~16.0	60	35	42	–	34	54	ER25		0.6
BT30 - ER25 - 75	1.0~16.0	75	50	42	–	34	54	ER25		0.7
BT30 - ER25 - 90	1.0~16.0	90	65	42	–	34	54	ER25		0.8
BT30 - ER32 - 60	2.0~20.0	60	35	50	–	40	60	ER32		0.5
BT30 - ER32 - 75	2.0~20.0	75	50	50	–	40	60	ER32		0.7
BT30 - ER32 - 90	2.0~20.0	90	65	50	–	40	60	ER32		0.9
BT40 - ER11 - 60	0.5~7.0	60	35	19	–	19	34	ER11	1	1.0
BT40 - ER11 - 90	0.5~7.0	90	58	19	26	19	34	ER11	1	1.1
BT40 - ER11 - 120	0.5~7.0	120	65	19	–	19	34	ER11	2	1.2
BT40 - ER16 - 60	0.5~10.0	60	28	28	–	23	43	ER16	1	1.1
BT40 - ER16 - 90	0.5~10.0	90	58	28	36	23	43	ER16	2	1.2
BT40 - ER16 - 120	0.5~10.0	120	73	28	40	23	43	ER16	2	1.3
BT40 - ER16 - 150	0.5~10.0	150	78	28	42	23	43	ER16	2	1.5
BT40 - ER16 - 180	0.5~10.0	180	85	28	–	23	43	ER16	2	1.8
BT40 - ER20 - 60	1.0~13.0	60	30	35	–	25	48	ER20	1	1.1
BT40 - ER20 - 90	1.0~13.0	90	60	35	–	25	48	ER20	1	1.3
BT40 - ER20 - 120	1.0~13.0	120	90	35	–	25	48	ER20	1	1.5
BT40 - ER20 - 150	1.0~13.0	150	120	35	46	25	48	ER20	2	1.8
BT40 - ER20 - 180	1.0~13.0	180	86	35	–	25	48	ER20	2	2.0
BT40 - ER25 - 60	1.0~16.0	60	30	42	–	34	54	ER25	1	1.4
BT40 - ER25 - 90	1.0~16.0	90	60	42	–	34	54	ER25	1	1.6
BT40 - ER25 - 120	1.0~16.0	120	90	42	–	34	54	ER25	1	1.8
BT40 - ER25 - 150	1.0~16.0	150	120	42	–	34	54	ER25	1	2.2
BT40 - ER25 - 180	1.0~16.0	180	150	42	–	34	54	ER25	1	2.5
BT40 - ER32 - 60	2.0~20.0	60	30	50	–	40	60	ER32	1	1.4
BT40 - ER32 - 90	2.0~20.0	90	60	50	–	40	60	ER32	1	1.7
BT40 - ER32 - 120	2.0~20.0	120	90	50	–	40	60	ER32	1	2.1
BT40 - ER32 - 150	2.0~20.0	150	120	50	–	40	60	ER32	1	2.5
BT40 - ER32 - 180	2.0~20.0	180	150	50	–	40	60	ER32	1	2.8
BT40 - ER40 - 90	3.0~26.0	90	60	63	–	50	80	ER40	1	2.4
BT40 - ER40 - 120	3.0~26.0	120	90	63	–	50	80	ER40	1	2.8
BT40 - ER40 - 150	3.0~26.0	150	120	63	–	50	80	ER40	1	3.2

BT 50

Code No.	Ød (mm)	L (mm)	L1 (mm)	ØC (mm)	C1 (mm)	H Min (mm)	H Max (mm)	Collet	Fig	Weight (kg)
BT50 - ER11 - 75	0.5~7.0	75	34	19	–	19	34	ER11	1	3.6
BT50 - ER11 - 105	0.5~7.0	105	62	19	–	19	34	ER11	1	3.7
BT50 - ER11 - 135	0.5~7.0	135	61	19	32	19	34	ER11	2	3.8
BT50 - ER11 - 165	0.5~7.0	165	61	19	35	19	34	ER11	2	4.0
BT50 - ER16 - 75	0.5~10.0	75	34	28	–	28	43	ER16	1	3.8
BT50 - ER16 - 105	0.5~10.0	105	62	28	32	28	43	ER16	2	4.0
BT50 - ER16 - 135	0.5~10.0	135	70	28	36	28	43	ER16	2	4.1
BT50 - ER16 - 165	0.5~10.0	165	77	28	38	28	43	ER16	2	4.2
BT50 - ER16 - 180	0.5~10.0	180	87	28	–	28	43	ER16	2	4.4
BT50 - ER20 - 75	1.0~13.0	75	34	35	–	35	48	ER20	1	3.8
BT50 - ER20 - 105	1.0~13.0	105	62	35	40	35	48	ER20	2	3.9
BT50 - ER20 - 135	1.0~13.0	135	92	35	44	35	48	ER20	2	4.5
BT50 - ER20 - 165	1.0~13.0	165	87	35	–	35	48	ER20	2	4.6
BT50 - ER20 - 180	1.0~13.0	180	162	35	–	35	48	ER20	2	4.8
BT50 - ER20 - 200	1.0~13.0	200	162	35	–	35	48	ER20	2	5.1
BT50 - ER20 - 250	1.0~13.0	250	212	35	–	35	48	ER20	2	5.2
BT50 - ER20 - 300	1.0~13.0	300	262	35	–	35	48	ER20	2	5.6
BT50 - ER25 - 75	1.0~16.0	75	34	42	–	42	54	ER25	1	3.9
BT50 - ER25 - 105	1.0~16.0	105	62	42	50	42	54	ER25	2	4.1
BT50 - ER25 - 135	1.0~16.0	135	92	42	–	42	54	ER25	2	4.3
BT50 - ER25 - 165	1.0~16.0	165	90	42	–	42	54	ER25	2	4.4
BT50 - ER25 - 180	1.0~16.0	180	162	42	–	42	54	ER25	2	4.6
BT50 - ER25 - 200	1.0~16.0	200	162	42	–	42	54	ER25	2	5.0
BT50 - ER25 - 250	1.0~16.0	250	212	42	–	42	54	ER25	2	6.7
BT50 - ER25 - 300	1.0~16.0	300	262	42	–	42	54	ER25	2	7.0
BT50 - ER32 - 75	2.0~20.0	75	32	50	–	50	60	ER32	1	4.0
BT50 - ER32 - 105	2.0~20.0	105	62	50	–	50	60	ER32	1	4.3
BT50 - ER32 - 135	2.0~20.0	135	92	50	–	50	60	ER32	1	4.9
BT50 - ER32 - 165	2.0~20.0	165	122	50	–	50	60	ER32	1	5.0
BT50 - ER32 - 180	2.0~20.0	180	137	50	–	50	60	ER32	1	5.3
BT50 - ER32 - 200	2.0~20.0	200	162	50	–	50	60	ER32	1	5.6
BT50 - ER32 - 250	2.0~20.0	250	212	50	–	50	60	ER32	1	6.5
BT50 - ER32 - 300	2.0~20.0	300	262	50	–	50	60	ER32	1	7.2
BT50 - ER32 - 350	2.0~20.0	350	342	50	–	50	60	ER32	1	8.0
BT50 - ER40 - 75	3.0~26.0	75	34	63	–	63	80	ER40	1	5.6
BT50 - ER40 - 105	3.0~26.0	105	62	63	–	63	80	ER40	1	6.2
BT50 - ER40 - 135	3.0~26.0	135	92	63	–	63	80	ER40	1	6.5
BT50 - ER40 - 165	3.0~26.0	165	122	63	–	63	80	ER40	1	8.0

Spare Parts

Type	NUT	Adjust Screw	Spnner	ER Collet
ER11	UM/ER11(HEXA)	BTD0716-C	ER11-SP	ER11-ø
ER16	UM/ER16(HEXA)	BTD1025-C	ER16-SP	ER16-ø
ER20	UM/ER20(HEXA)	BTD1325-C	ER20-SP	ER20-ø
ER25	UX/ER25	BTD1830-C	ER25-SP	ER25-ø
ER32	UX/ER32	BTD2230-C	ER32-SP	ER32-ø
ER40	UX/ER40	BTD2838-C	ER40-SP	ER40-ø
