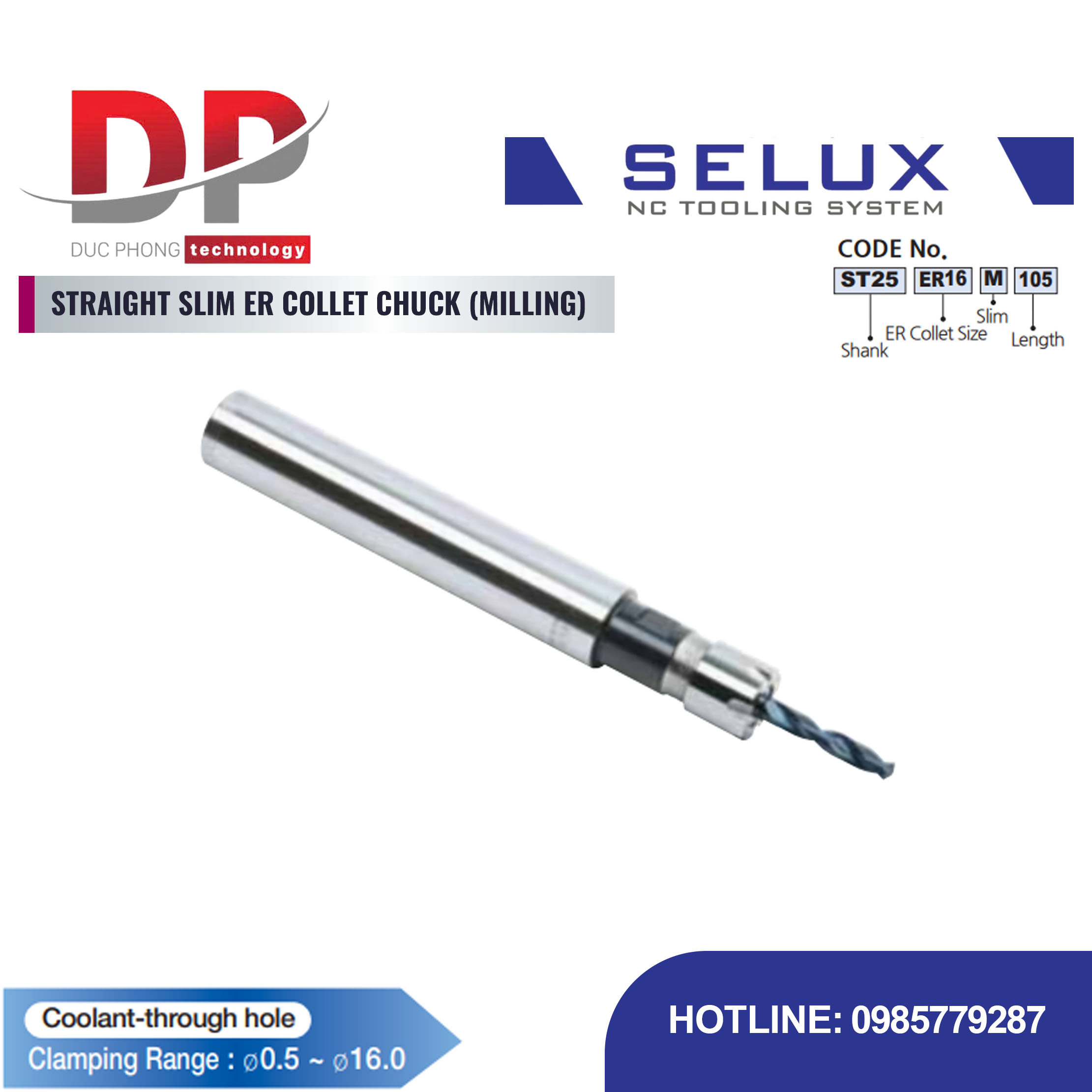

Bầu kẹp Collet ER thon thẳng Series ST Shank - Selux (STRAIGHT SLIM ER COLLET CHUCK MILLING)

Mô tả sản phẩm bầu kẹp Collet ER thon thẳng Series ST Shank

Bầu kẹp Collet ER thon thẳng Series ST Shank - Selux (STRAIGHT SLIM ER COLLET CHUCK MILLING) là một dụng cụ gá kẹp dao cắt CNC được thiết kế đặc biệt cho các ứng dụng phay và gia công chính xác, nơi yêu cầu sự kết hợp giữa độ chính xác cao và khả năng tiếp cận khu vực hẹp.

Đặc điểm nổi bật

• Thiết kế chuyên dụng thon gọn: Bầu kẹp Collet ER thon thẳng Series ST Shank được thiết kế thon gọn hơn loại tiêu chuẩn để phù hợp cho các thao tác gia công ở những nơi hẹp và sâu, giảm thiểu va chạm với thành chi tiết hoặc khuôn mẫu.
• Độ chính xác và lực kẹp: Sản phẩm cung cấp độ chính xác cao và lực kẹp mạnh mẽ, rất quan trọng cho các hoạt động phay yêu cầu chất lượng bề mặt cao.
• Hệ thống kẹp: Sử dụng Collet ER tiêu chuẩn, đảm bảo tính đa dụng và dễ dàng sử dụng cho nhiều kích thước dao khác nhau.
• Phạm vi kẹp: Có thể kẹp dao cắt với đường kính từ $\varphi 0.5$ đến $\varphi 16.0$.
• Làm mát xuyên tâm: Được trang bị lỗ dẫn dung dịch làm mát xuyên tâm, giúp làm mát hiệu quả tại vị trí cắt và kéo dài tuổi thọ dao.
• Chuôi gá kẹp: Sử dụng ST Shank (Chuôi Thẳng/Thân Trụ), giúp dễ dàng lắp đặt vào các holder khác để điều chỉnh độ dài hoặc sử dụng trên các loại máy có đầu kẹp trụ.

Thông số

Code No.	Ød	ØD	L	L1	ØC	H Min	H Max	Collet	Weight (kg)
NC25 - ER11	0.5~7.0	25	68	20	19	19	34	ER11	0.3
NC25 - ER16	0.5~10.0	25	68	25	28	23	43	ER16	0.5
NC25 - ER20	1.0~13.0	25	86	27	35	25	48	ER20	0.5
NC25 - ER25	1.0~16.0	25	68	50	42	34	54	ER25	0.6
NC32 - ER16	0.5~10.0	32	72	25	28	23	43	ER16	0.5
NC32 - ER20	1.0~13.0	32	72	27	35	25	48	ER20	0.6
NC32 - ER25	1.0~16.0	32	100	28	42	34	54	ER25	0.7
NC32 - ER32	2.0~20.0	32	72	57	50	40	60	ER32	0.8
NC40 - ER16	0.5~10.0	40	75	25	28	23	43	ER16	1.0
NC40 - ER20	1.0~13.0	40	75	27	35	25	48	ER20	1.1
NC40 - ER25	1.0~16.0	40	91	28	42	34	54	ER25	1.2
NC40 - ER32	2.0~20.0	40	93	31	50	40	60	ER32	1.3

Spare Parts

Type	NUT	Adjust Screw	Spanner	Collet
ER11M	SM/ER11M	BTD0716-C	ER11M-SP	ER11-ø
ER16M	SM/ER16M	BTD1025-C	ER16M-SP	ER16-ø
ER20M	SM/ER20M	BTD1325-C	ER20M-SP	ER20-ø
ER25M	SM/ER25M	BTD1830-C	ER25M-SP	ER25-ø
