Bầu kẹp Collet GSK tốc độ cao Series BT Shank - Selux (HIGH SPEED GSK CHUCK) P CLASS

Mô tả sản phẩm bầu kẹp Collet GSK tốc độ cao Series BT Shank

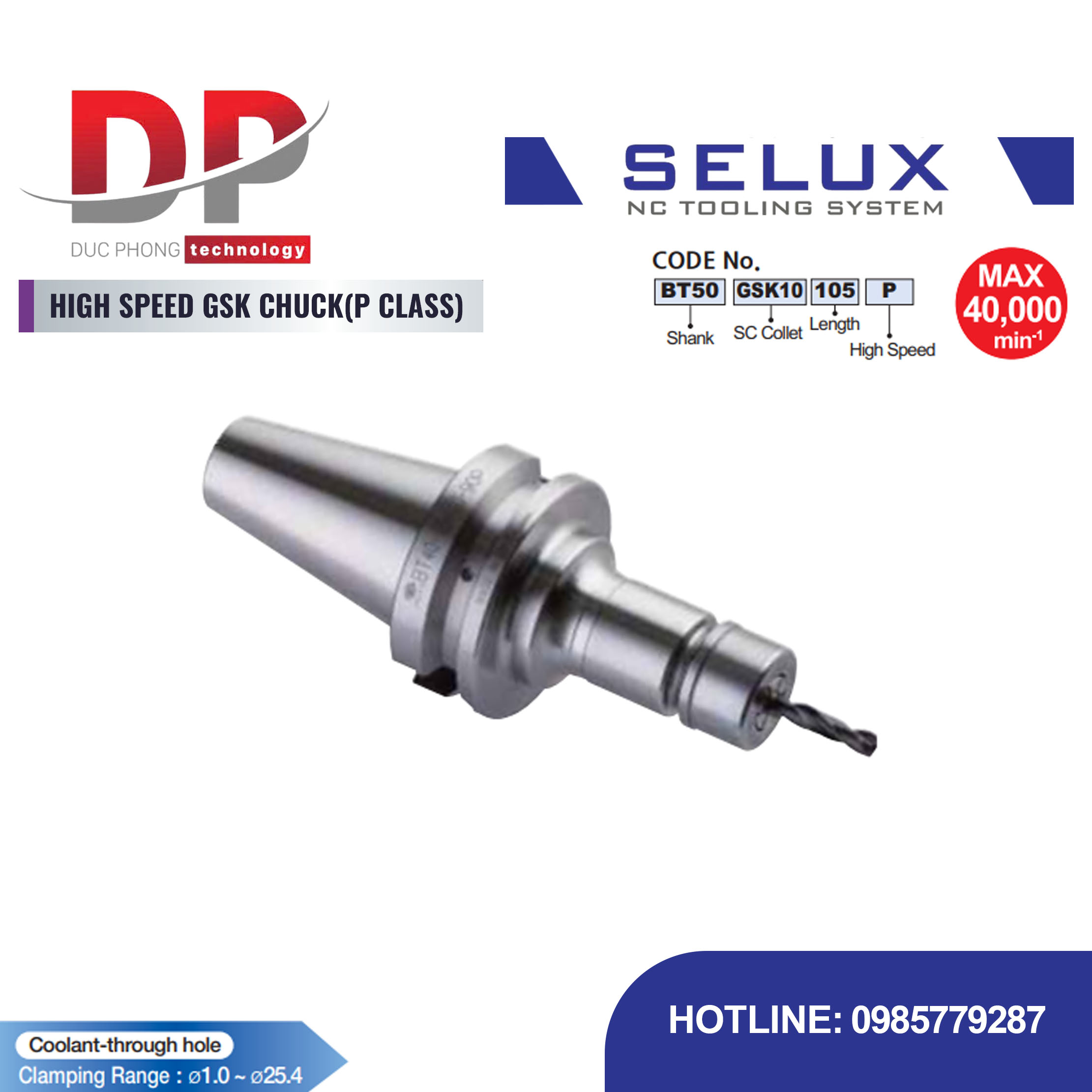

Bầu kẹp Collet GSK tốc độ cao Series BT Shank - Selux (HIGH SPEED GSK CHUCK) P CLASS là đầu kẹp được thiết kế để hoạt động ở tốc độ quay cực cao trong các ứng dụng gia công yêu cầu độ chính xác xuất sắc, sản phẩm sử dụng chuôi BT Shank và được khuyến nghị sử dụng Collet SC ($\text{P CLASS}$).

Đặc điểm nổi bật

• Tốc độ Vận hành Cực Đại: Đạt tốc độ tối đa $40,000$ vòng/phút và tiêu chuẩn cân bằng $\text{G2.5}$.
• Độ Chính xác Xuất sắc: Đảm bảo độ chính xác vận hành xuất sắc ngay cả khi gia công ở tốc độ cao.
• Lực Kẹp Mạnh: Cung cấp lực kẹp mạnh mẽ nhờ sử dụng Collet có góc côn 8∘ $\text{Taper}$.
• Thiết kế: Đai ốc kiểu vòng tròn được thiết kế gọn gàng.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.
• Phạm vi Kẹp: Có khả năng kẹp dao cụ với đường kính từ $\text{Ø}1.0$ đến $\text{Ø}25.4$.
• Khuyến nghị: SELUX khuyến nghị sử dụng Collet SC ($\text{P CLASS}$) khi dùng bầu kẹp GSK.

Thông số

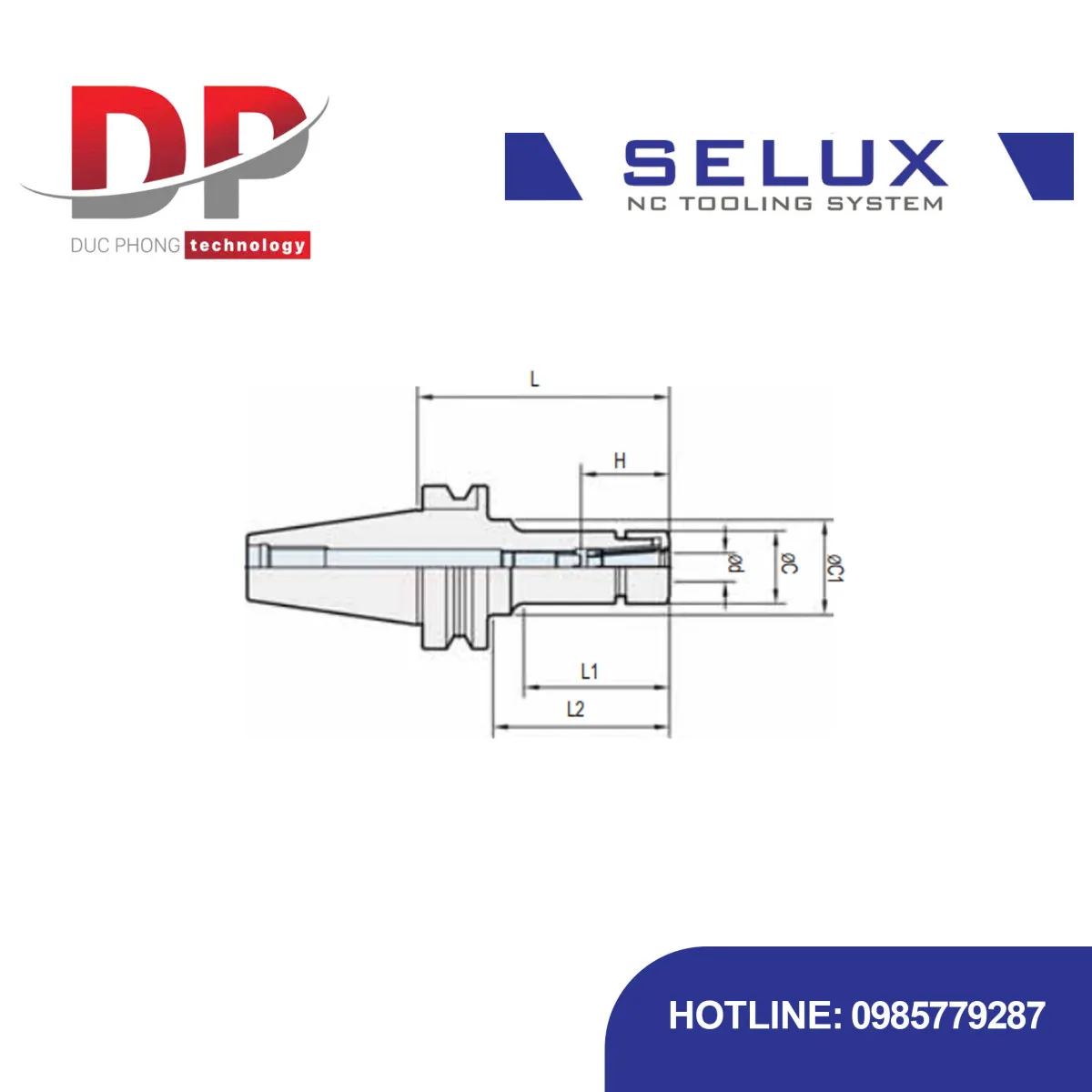

Code No.	Ød (mm)	L (mm)	ØC (mm)	ØC1 (mm)	H Min (mm)	H Max (mm)	L1 (mm)	L2 (mm)	Collet	MAX rpm	Weight (kg)
BT30 - GSK 6 - 60P	0.9~6.0	60	19.5	19.5	21	35	33	33	SC6P		0.7
BT30 - GSK 6 - 90P	0.9~6.0	90	32	32	21	35	56	56	SC6P		0.7
BT30 - GSK 10 - 60P	1.75~10.0	60	27.5	27.5	30	50	35	35	SC10P	40,000	0.9
BT30 - GSK 10 - 90P	1.75~10.0	90	27.5	27.5	30	50	65	65	SC10P	40,000	1.0
BT30 - GSK 10 - 120P	1.75~10.0	120	27.5	27.5	30	50	95	95	SC10P	40,000	1.1
BT30 - GSK 13 - 60P	2.75~13.0	60	33	33	31	50	35	35	SC13P		1.0
BT30 - GSK 13 - 90P	2.75~13.0	90	33	33	31	65	65	65	SC13P		1.1
BT30 - GSK 13 - 120P	2.75~13.0	120	33	33	31	65	95	95	SC13P		1.2
BT30 - GSK 16 - 60P	2.75~16.0	60	40	40	45	60	37	37	SC16P	30,000	1.1
BT30 - GSK 16 - 90P	2.75~16.0	90	40	40	45	65	67	67	SC16P	30,000	1.2
BT40 - GSK 6 - 60P	0.9~6.0	60	19.5	19.5	21	35	30	30	SC6P		1.0
BT40 - GSK 6 - 90P	0.9~6.0	90	32	32	21	35	51	60	SC6P		1.1
BT40 - GSK 6 - 120P	0.9~6.0	120	32	32	21	35	60	90	SC6P		1.4
BT40 - GSK 10 - 60P	1.75~10.0	60	27.5	27.5	30	50	32	32	SC10P	25,000	1.1
BT40 - GSK 10 - 90P	1.75~10.0	90	27.5	27.5	30	50	48	60	SC10P	25,000	1.2
BT40 - GSK 10 - 120P	1.75~10.0	120	27.5	27.5	30	50	73	90	SC10P	25,000	1.4
BT40 - GSK 10 - 150P	1.75~10.0	150	34.5	34.5	30	50	118	118	SC10P	25,000	1.6
BT40 - GSK 13 - 60P	2.75~13.0	60	33	33	31	65	28	28	SC13P	25,000	1.2
BT40 - GSK 13 - 90P	2.75~13.0	90	33	33	31	65	58	58	SC13P	25,000	1.4
BT40 - GSK 13 - 120P	2.75~13.0	120	33	33	31	65	88	88	SC13P	25,000	1.6
BT40 - GSK 16 - 60P	2.75~16.0	60	40	40	50	65	32	32	SC16P	25,000	1.3
BT40 - GSK 16 - 90P	2.75~16.0	90	40	40	50	65	58	58	SC16P	25,000	1.5
BT40 - GSK 16 - 120P	2.75~16.0	120	40	40	50	65	88	88	SC16P	25,000	1.7
BT40 - GSK 16 - 150P	2.75~16.0	150	40	40	50	65	118	118	SC16P	25,000	1.9
BT40 - GSK 20 - 60P	3.6~20.0	60	48.5	48.5	47	60	32	32	SC20P	20,000	1.3
BT40 - GSK 20 - 90P	3.6~20.0	90	47	47	47	80	60	60	SC20P	20,000	1.6
BT40 - GSK 20 - 120P	3.6~20.0	120	47	47	47	80	90	90	SC20P	20,000	2.0
BT40 - GSK 25 - 75P	15.6~25.4	75	55	55	55	75	46	46	SC25P	20,000	1.5
BT40 - GSK 25 - 90P	15.6~25.4	90	55	55	55	75	61	61	SC25P	20,000	1.8
BT40 - GSK 25 - 120P	15.6~25.4	120	55	55	55	85	91	91	SC25P	20,000	2.0

BT50 – GSK

Code No.	ØD (mm)	L (mm)	ØC (mm)	ØC1 (mm)	H Min (mm)	H Max (mm)	L1 (mm)	L2 (mm)	Collet	MAX rpm	Weight (kg)
BT50 - GSK 6 - 105P	0.9~6.0	105	19.5	32	21	35	55	64	SC6P		3.8
BT50 - GSK 6 - 135P	0.9~6.0	135	19.5	32	21	35	60	92	SC6P		4.0
BT50 - GSK 6 - 165P	0.9~6.0	165	19.5	32	21	35	64	112	SC6P		4.2
BT50 - GSK 10 - 105P	1.75~10.0	105	27.5	27.5	30	50	57	57	SC10P	20,000	4.2
BT50 - GSK 10 - 135P	1.75~10.0	135	27.5	32	30	50	70	92	SC10P	20,000	4.4
BT50 - GSK 10 - 165P	1.75~10.0	165	27.5	36	30	50	75	114	SC10P	20,000	4.6
BT50 - GSK 13 - 105P	2.75~13.0	105	33	33	31	65	62	62	SC13P	20,000	4.5
BT50 - GSK 13 - 135P	2.75~13.0	135	33	35	31	65	92	122	SC13P	20,000	4.7
BT50 - GSK 13 - 165P	2.75~13.0	165	33	45	31	65	92	122	SC13P	20,000	4.9
BT50 - GSK 16 - 105P	2.75~16.0	105	40	40	40	70	62	62	SC16P	20,000	4.7
BT50 - GSK 16 - 135P	2.75~16.0	135	40	45	40	70	92	122	SC16P	20,000	4.9
BT50 - GSK 16 - 165P	2.75~16.0	165	40	50	40	70	90	122	SC16P	20,000	5.1
BT50 - GSK 20 - 105P	3.6~20.0	105	48.5	48.5	47	80	62	62	SC20P	15,000	4.6
BT50 - GSK 20 - 135P	3.6~20.0	135	48.5	47	47	80	92	122	SC20P	15,000	5.0
BT50 - GSK 20 - 165P	3.6~20.0	165	48.5	47	47	80	122	122	SC20P	15,000	5.2
BT50 - GSK 25 - 105P	15.6~25.4	105	55	55	50	85	92	92	SC25P	15,000	5.4
BT50 - GSK 25 - 135P	15.6~25.4	135	55	55	50	85	122	122	SC25P	15,000	5.6
BT50 - GSK 25 - 165P	15.6~25.4	165	55	55	50	85	122	122	SC25P	15,000	5.6

Spare Parts

Type	Nut	Adjust Screw	Spanner	Collet
GSK 6P	SCN-6P	BTD0825-C	SC 6-PH	SC 6-øP
GSK10P	SCN-10P	BTD1225-C	SC10-PH	SC10-øP
GSK13P	SCN-13P	BTD1525-C	SC13-PH	SC13-øP
GSK16P	SCN-16P	BTD1830-C	SC16-PH	SC16-øP
GSK20P	SCN-20P	BTD2230-C	SC20-PH	SC20-øP
GSK25P	SCN-25P	BTD2838-C	SC25-PH	SC25-øP
