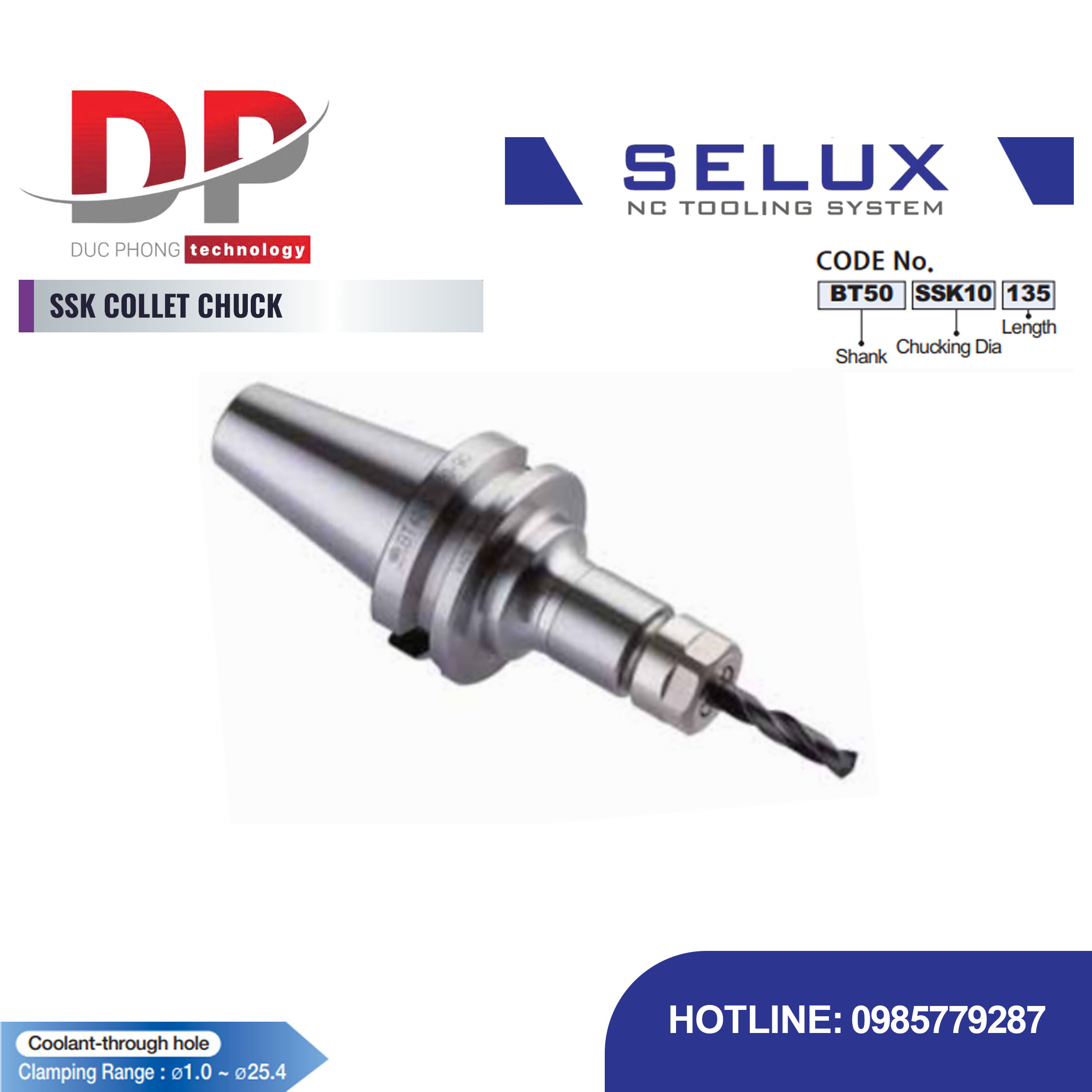

Bầu kẹp Collet SSK Series BT Shank - Selux (SSK COLLET CHUCK)

Mô tả sản phẩm bầu kẹp Collet SSK Series BT Shank

Bầu kẹp Collet SSK Series BT Shank - Selux là đầu kẹp đa năng, sử dụng chuôi BT Shank và cơ chế kẹp bằng Collet để cung cấp lực kẹp mạnh mẽ và độ chính xác xuất sắc, sản phẩm này phù hợp cho nhiều loại hình gia công khác nhau trên các máy $\text{Machining Center}$.

Đặc điểm nổi bật

• Lực Kẹp Mạnh Mẽ: Đạt được lực kẹp mạnh mẽ nhờ góc côn 8∘ $\text{Taper}$.
• Độ Chính xác: Đảm bảo độ chính xác vận hành xuất sắc.
• Tính Đa Dụng: Bầu kẹp Collet SSK Series BT Shank phù hợp cho nhiều hoạt động gia công bao gồm khoan, phay ngón, taro, và doa.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.
• Phạm vi Kẹp: Có khả năng kẹp dao cụ với đường kính từ $\text{Ø}1.0$ đến $\text{Ø}25.4$.
• Giới hạn Lực siết: Cần đặc biệt lưu ý cảnh báo không siết bầu kẹp và đai ốc quá $40$ $\text{Torque}$ đối với các mẫu SSK6 và SSK10 để tránh làm hỏng đai ốc và chuôi.
• Thao tác Tháo Collet: Khi tháo Collet SSK, cần sử dụng dụng cụ tháo $\text{SSK Collet Extractor}$ chuyên dụng.

Thông số

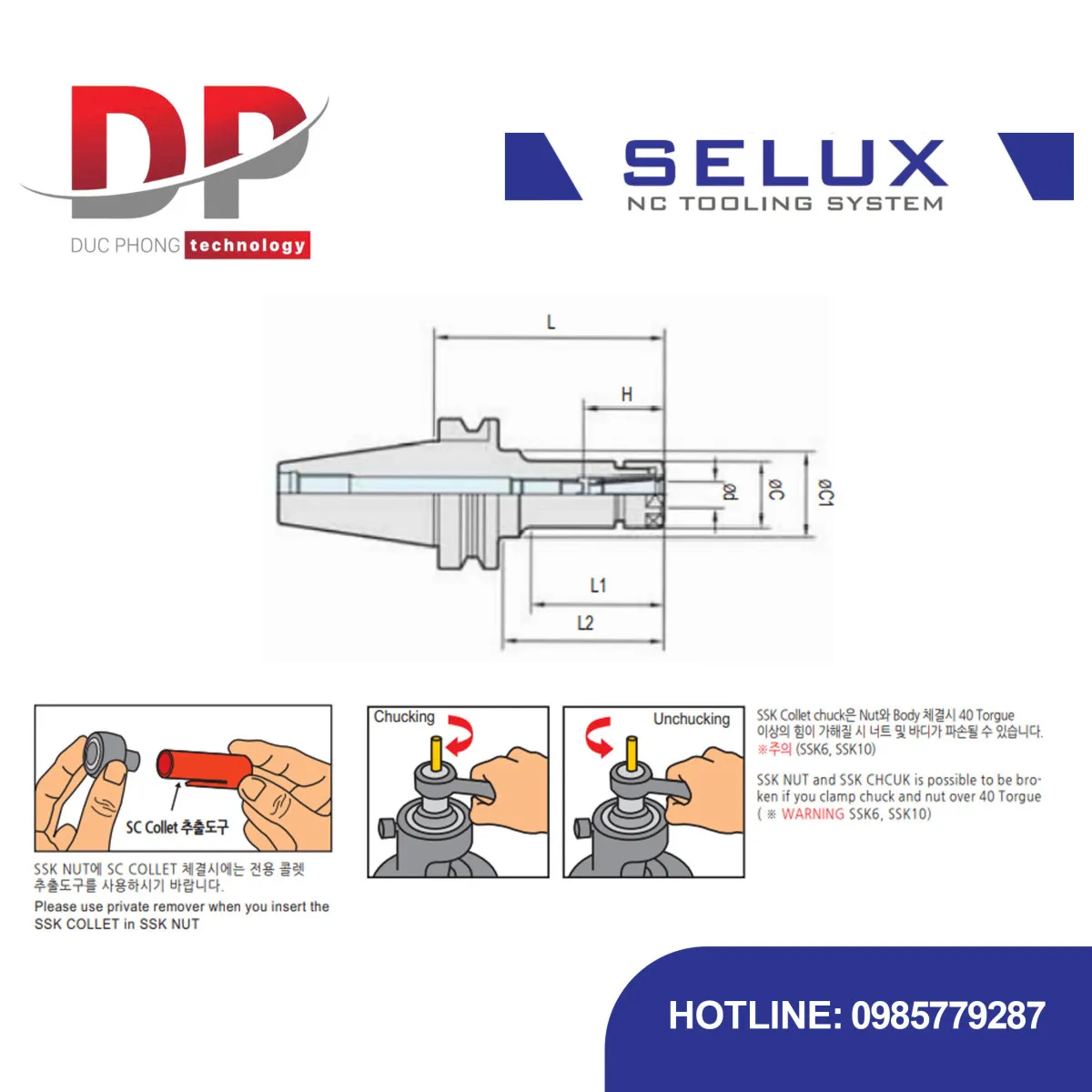

Code No.	Ød (mm)	L (mm)	ØC (mm)	ØC1 (mm)	H Min (mm)	H Max (mm)	L1 (mm)	L2 (mm)	Collet	Weight (kg)
BT30 - SSK 6 - 60	0.9~6.0	60	19.5	19.5	21	35	33	33	SC6	0.7
BT30 - SSK 6 - 90	0.9~6.0	90	32	32	21	35	56	65	SC6	0.7
BT30 - SSK10 - 45	1.75~10.0	45	27.5	27.5	30	50	22	22	SC10	0.8
BT30 - SSK10 - 60	1.75~10.0	60	27.5	27.5	30	50	35	35	SC10	0.9
BT30 - SSK10 - 90	1.75~10.0	90	27.5	27.5	30	50	56	65	SC10	1.0
BT30 - SSK10 - 120	1.75~10.0	120	27.5	27.5	30	50	95	95	SC10	1.1
BT30 - SSK13 - 60	2.75~13.0	60	33	33	31	50	28	28	SC13	1.2
BT30 - SSK13 - 90	2.75~13.0	90	33	33	31	65	58	58	SC13	1.4
BT30 - SSK16 - 60	2.75~16.0	60	40	40	45	60	37	37	SC16	1.1
BT30 - SSK16 - 90	2.75~16.0	90	40	40	45	65	67	67	SC16	1.2
BT30 - SSK20 - 75	3.6~20.0	75	48.5	48.5	65	70	53	53	SC20	1.0
BT30 - SSK25 - 90	16.0~25.4	90	55	55	55	75	67	67	SC25	1.5
BT40 - SSK 6 - 60	0.9~6.0	60	19.5	19.5	21	35	30	30	SC6	1.0
BT40 - SSK 6 - 90	0.9~6.0	90	32	32	21	35	51	60	SC6	1.1
BT40 - SSK 6 - 120	0.9~6.0	120	32	32	21	35	60	90	SC6	1.4
BT40 - SSK10 - 60	1.75~10.0	60	27.5	27.5	30	50	32	32	SC10	1.1
BT40 - SSK10 - 90	1.75~10.0	90	27.5	27.5	30	50	48	60	SC10	1.2
BT40 - SSK10 - 120	1.75~10.0	120	34.5	34.5	30	50	73	118	SC10	1.4
BT40 - SSK13 - 60	2.75~13.0	60	33	33	31	65	28	28	SC13	1.2
BT40 - SSK13 - 90	2.75~13.0	90	33	33	31	65	58	58	SC13	1.4
BT40 - SSK13 - 120	2.75~13.0	120	33	33	31	65	88	118	SC13	1.6
BT40 - SSK16 - 60	2.75~16.0	60	40	40	45	67	32	32	SC16	1.3
BT40 - SSK16 - 90	2.75~16.0	90	40	40	45	70	62	62	SC16	1.5
BT40 - SSK16 - 120	2.75~16.0	120	40	40	45	70	88	118	SC16	1.7
BT40 - SSK20 - 90	3.6~20.0	90	48.5	48.5	47	80	62	90	SC20	2.0
BT40 - SSK20 - 120	3.6~20.0	120	48.5	48.5	47	80	88	118	SC20	2.4
BT40 - SSK25 - 75	16.0~25.4	75	55	55	40	60	46	46	SC25	1.5
BT40 - SSK25 - 90	16.0~25.4	90	55	55	55	75	61	61	SC25	1.8
BT40 - SSK25 - 120	16.0~25.4	120	55	55	55	85	91	91	SC25	2.0
BT50 - SSK 6 - 105	0.9~6.0	105	19.5	19.5	21	35	55	55	SC6	3.8
BT50 - SSK10 - 105	1.75~10.0	105	27.5	27.5	30	50	57	57	SC10	4.2
BT50 - SSK10 - 165	1.75~10.0	165	32	32	30	50	114	114	SC10	4.8
BT50 - SSK13 - 105	2.75~13.0	105	33	33	31	65	62	62	SC13	4.7
BT50 - SSK16 - 105	2.75~16.0	105	40	40	40	70	62	62	SC16	5.2
BT50 - SSK20 - 105	3.6~20.0	105	48.5	48.5	47	80	62	92	SC20	5.0
BT50 - SSK25 - 105	15.6~25.4	105	55	55	50	85	62	92	SC25	5.4

Spare Parts

Type	Nut	Adjust Screw	Spanner	Collet
SSK 6	SCN-6 (HEXA)	BTD0825-C	SC 6-SP	SC 6-ø
SSK10	SCN-10 (HEXA)	BTD1225-C	SC10-SP	SC10-ø
SSK13	SCN-13	BTD1525-C	SC13-SP	SC13-ø
SSK16	SCN-16	BTD1830-C	SC16-SP	SC16-ø
SSK20	SCN-20	BTD2230-C	SC20-SP	SC20-ø
SSK25	SCN-25	BTD2838-C	SC25-SP	SC25-ø
