Bầu kẹp côn Morse MTB Series BT Shank - Selux (MORSE TAPER HOLDER) MTB TYPE

Mô tả sản phẩm bầu kẹp côn Morse MTB Series BT Shank

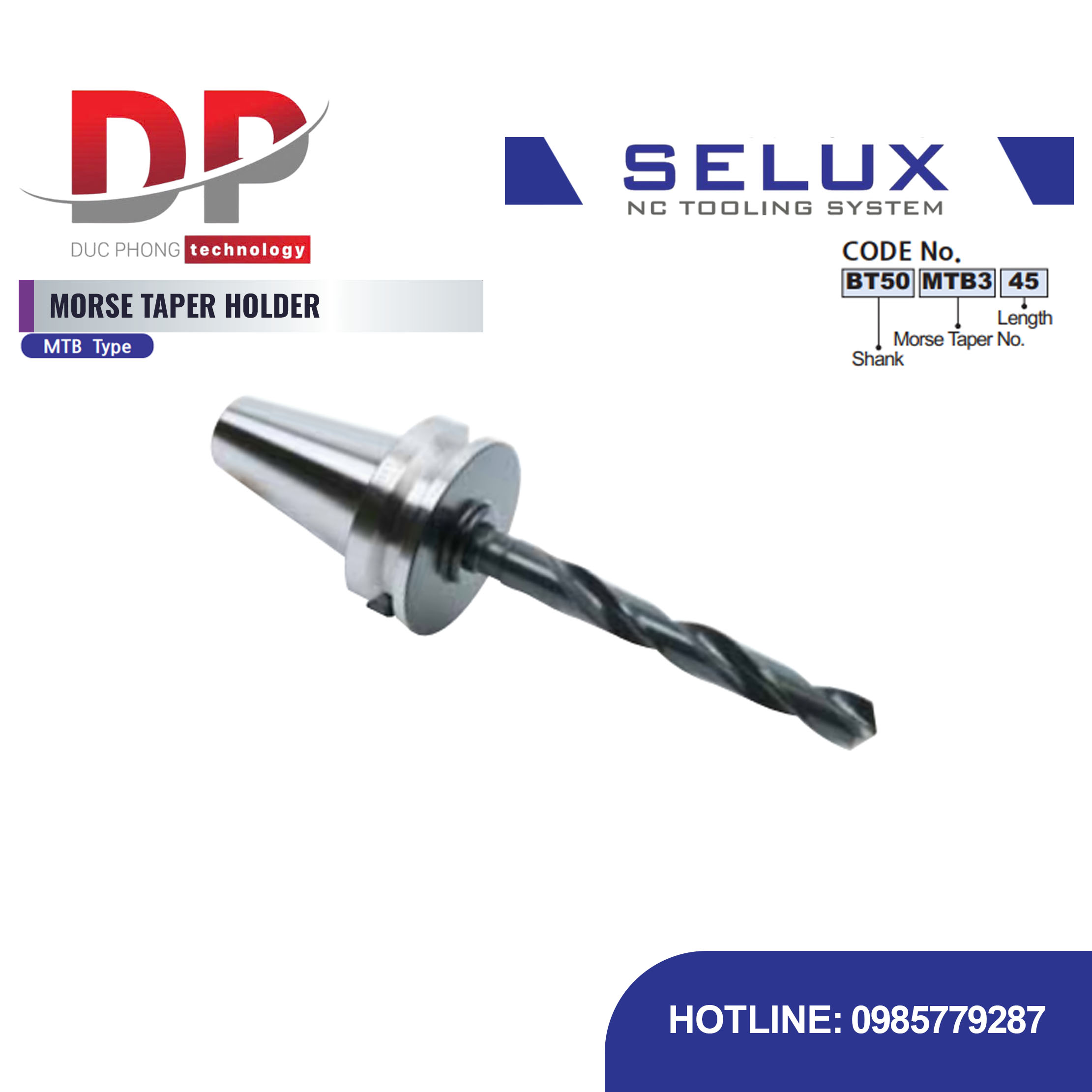

Bầu kẹp côn Morse MTB Series BT Shank - Selux (MORSE TAPER HOLDER) MTB TYPE là một trục gá chuyên dụng, được thiết kế để giữ chặt các dụng cụ cắt gọt có chuôi côn Morse và có vấu rút. Sản phẩm này sử dụng chuôi BT Shank và có thiết kế đặc biệt để đảm bảo độ cứng vững và an toàn khi gia công nặng.

Đặc điểm nổi bật

Bầu kẹp côn Morse MTB Series BT Shank - Selux (MORSE TAPER HOLDER) MTB TYPE kẹp chắc chắn các dụng cụ có chuôi côn Morse (như mũi khoan, dao doa).

Loại bầu kẹp Côn Morse của SELUX đảm bảo độ tiếp xúc côn hơn $80\%$ để loại bỏ rung động.

Cơ chế Bulong rút: Dòng MTB Type nổi bật với cơ chế khóa bằng bu lông rút, được chia thành hai cấu hình chính để phù hợp với các loại đầu rút khác nhau:

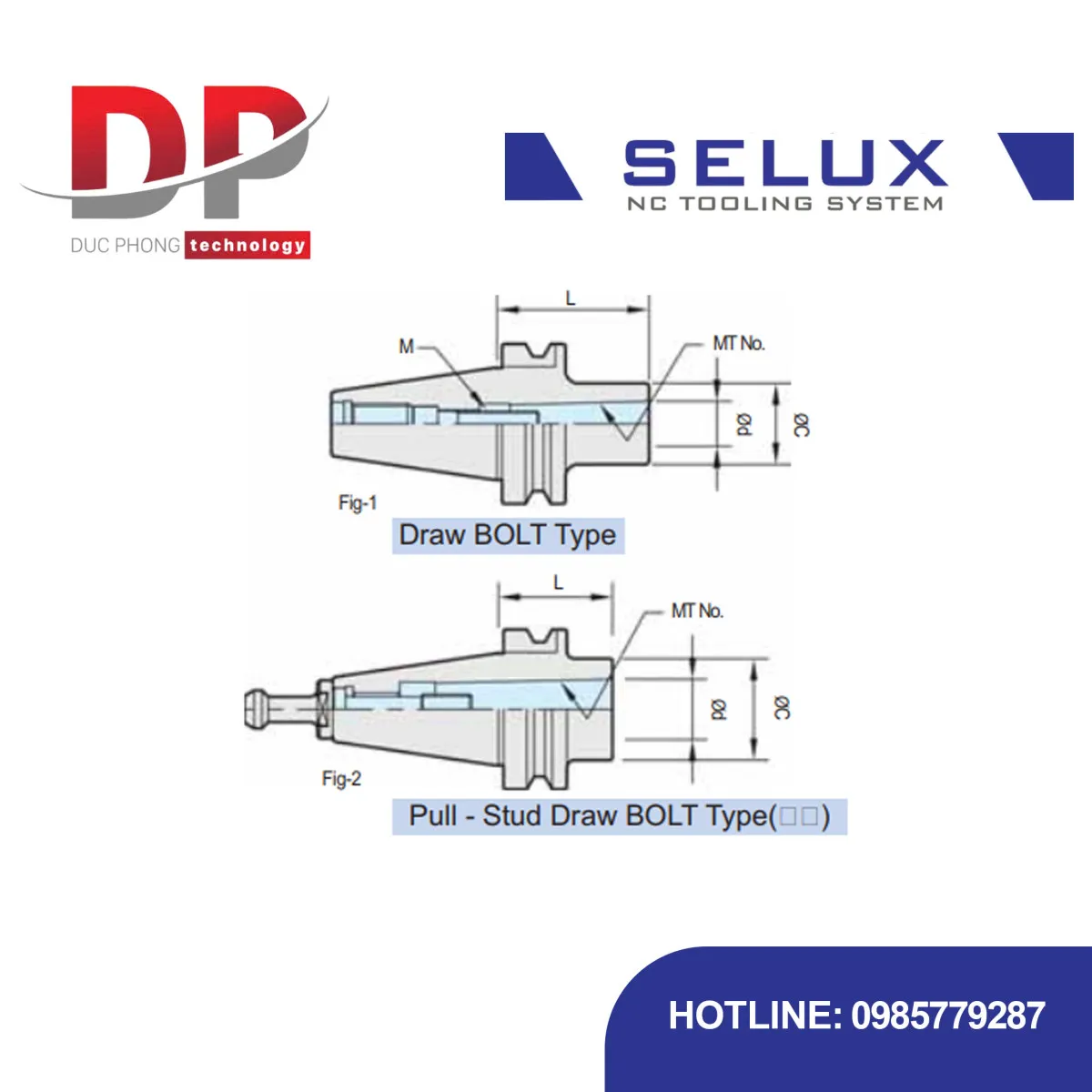

• Fig. 1 (Draw Bolt Type): Sử dụng Bu lông rút thông thường, Bu lông rút được cung cấp kèm theo trục gá loại $\text{Fig 1}$.
• Fig. 2 (Pull-Stud Draw Bolt Type): Sử dụng Bu lông đầu kéo, loại này cần Bu lông đầu kéo chuyên dụng.

Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.

Thông số

Code No.	ød	MT No.	L	øC	M	Fig	Weight (kg)
BT30 - MTB1 - 45	12.065	1	45	25	M6	1	0.8
BT30 - MTB2 - 60	17.780	2	60	32	M10	2	0.8
BT30 - MTB3 - 80	23.825	3	80	40	M12	2	1.0
BT40 - MTB1 - 45	12.065	1	45	25	M6	1	1.0
BT40 - MTB2 - 45	17.780	2	45	32	M10	1	1.1
BT40 - MTB3 - 45	23.825	3	45	40	M12	2	1.1
BT40 - MTB4 - 85	31.267	4	85	50	M16	1	1.3
BT50 - MTB1 - 45	12.065	1	45	25	M6	1	3.9
BT50 - MTB2 - 45	17.780	2	45	32	M10	1	3.9
BT50 - MTB3 - 60	23.825	3	60	40	M12	2	3.9
BT50 - MTB4 - 70	31.267	4	70	50	M16	2	3.9
BT50 - MTB5 - 105	44.399	5	105	65	M20	2	4.0

SPECIAL PULL STUD BOLT

PSB Code No.	MTB2	MTB3	MTB4	MTB5
BT30 - MPS - 16	MPS - 16-2	MPS - 16-3
BT30 - MPS - 17	MPS - 17-2	MPS - 17-3
BT40 - MPS - 1	MPS - 1-3	MPS - 1-4
BT40 - MPS - 2	MPS - 2-3	MPS - 2-4
BT40 - MPS - 806	MPS - 806-3	MPS - 806-4
BT40 - MPS - G51	MPS - G51-3	MPS - G51-4
BT50 - MPS - 5			MPS - 5-5
BT50 - MPS - 6			MPS - 6-5
BT50 - MPS - 0				MPS - 0-5



MT No.	MT Size
1	M6 × 1.0
2	M10 × 1.5
3	M12 × 1.75
4	M16 × 2.0
5	M20 × 2.5
