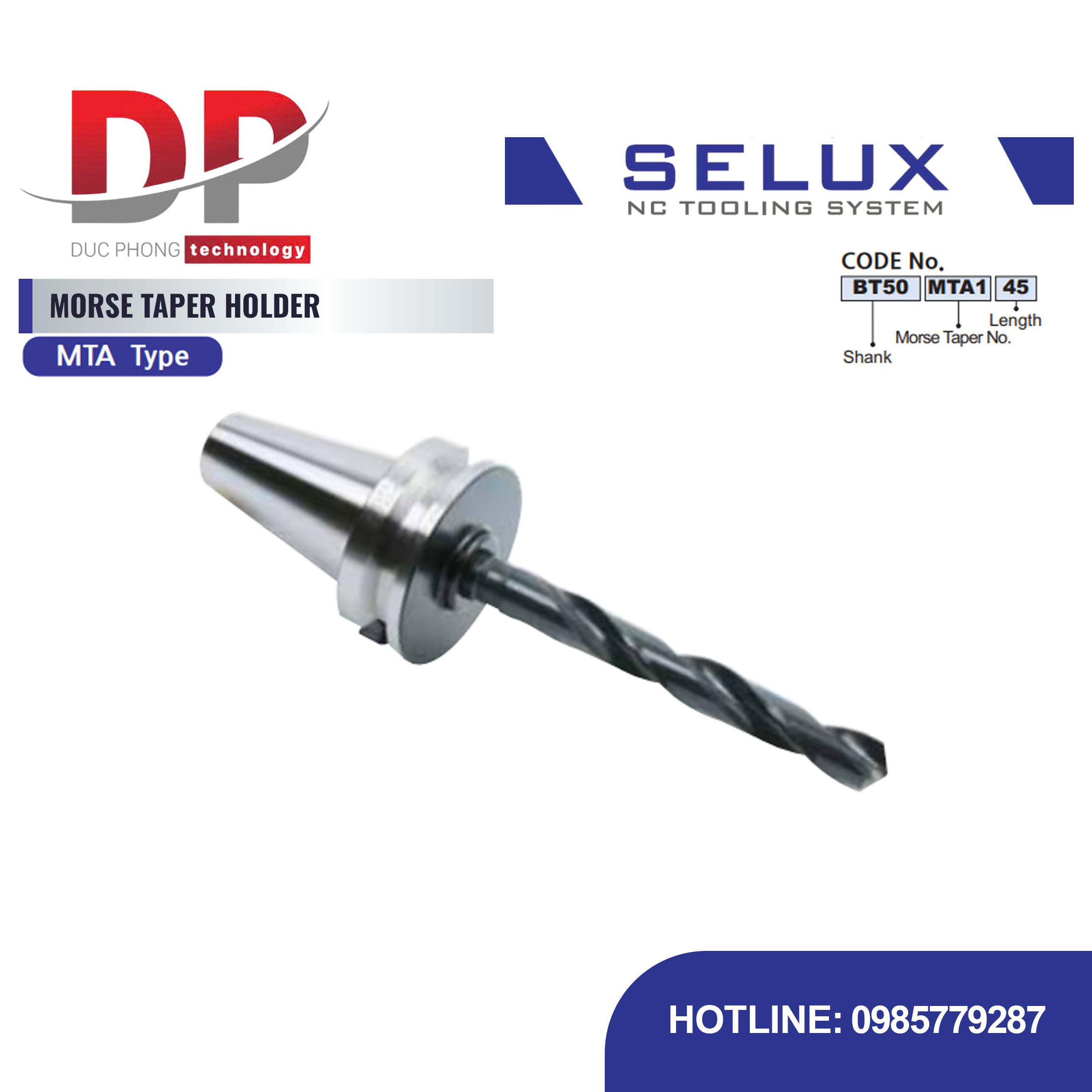

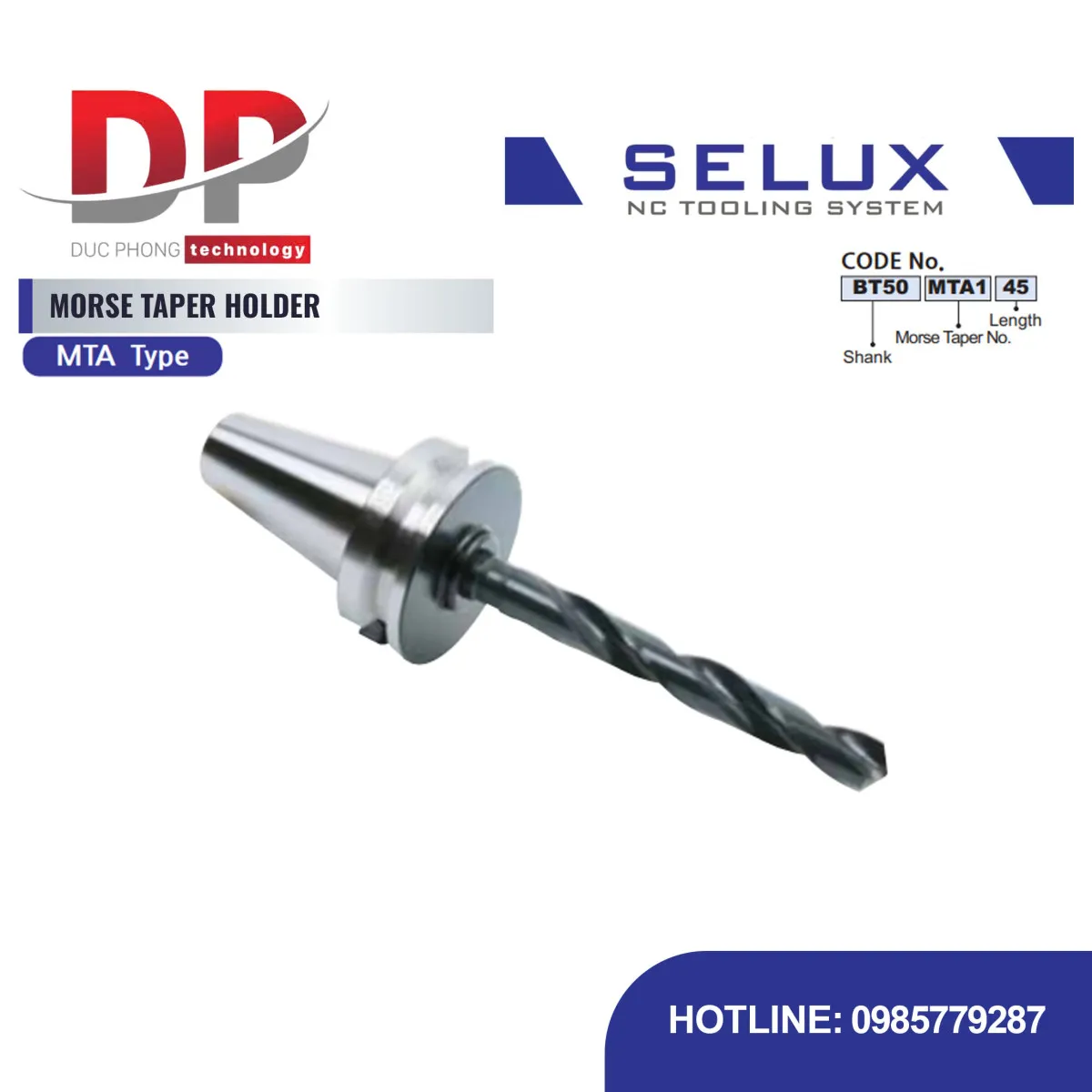

Bầu kẹp côn Morse Series BT Shank - Selux (MORSE TAPER HOLDER) MTA TYPE

Mô tả sản phẩm bầu kẹp côn Morse Series BT Shank

Bầu kẹp côn Morse Series BT Shank - Selux (MORSE TAPER HOLDER) MTA TYPE là đầu kẹp gá được thiết kế để giữ chặt các dụng cụ cắt gọt có chuôi côn Morse và có vấu rút. Sản phẩm này sử dụng chuôi BT Shank để lắp vào trục chính máy CNC, tối ưu cho các hoạt động khoan và doa yêu cầu độ cứng vững cao.

Đặc điểm nổi bật

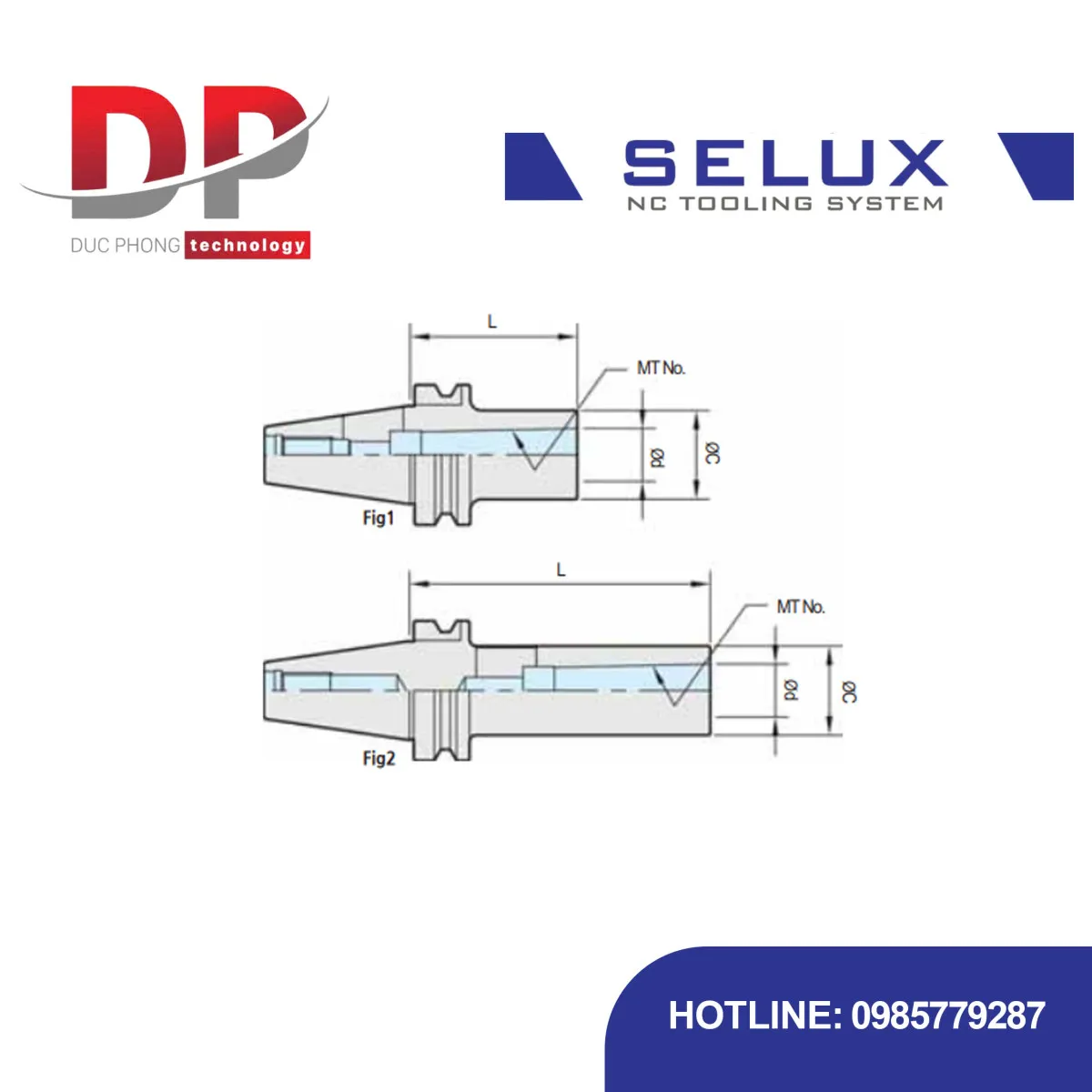

• Cơ chế Kẹp: Bầu kẹp này được thiết kế để giữ các dụng cụ có chuôi côn Morse $\text{MT}$ có vấu rút,ụng cụ được cố định bằng lực ma sát côn và khóa bằng vít rút thông qua vấu rút (Fig. 1) hoặc vít đẩy (Fig. 2).
• Độ cứng vững: SELUX cam kết bầu kẹp đạt độ tiếp xúc côn hơn $80\%$, giúp loại bỏ rung động trong quá trình gia công.
• Ứng dụng Đa dạng: MORSE TAPER HOLDER có thể sử dụng để kẹp mũi khoan ($\text{drill}$), dao doa ($\text{reamer}$), và các dụng cụ khác có chuôi $\text{MT}$.
• Thiết kế Kích thước: Mã sản phẩm cho biết kích thước chuôi ($\text{BT50}$), loại bầu kẹp ($\text{MTA}$), cỡ côn Morse và chiều dài.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.

Thông số

Code No.	ød	MT No.	L	øC	Fig	Weight (kg)
BT30 - MTA1 - 45	12.065	1	45	25	1	0.5
BT30 - MTA2 - 60	17.780	2	60	32	1	0.5
BT30 - MTA3 - 80	23.825	3	80	40	1	0.5
BT40 - MTA1 - 45	12.065	1	45	25	1	1.0
BT40 - MTA1 - 120	12.065	1	120	25	2	1.3
BT40 - MTA2 - 60	17.780	2	60	32	1	1.0
BT40 - MTA2 - 120	17.780	2	120	32	2	1.5
BT40 - MTA3 - 75	23.825	3	75	40	1	1.0
BT40 - MTA3 - 135	23.825	3	135	40	2	1.7
BT40 - MTA4 - 95	31.267	4	95	50	1	1.6
BT40 - MTA4 - 165	31.267	4	165	50	2	1.7
BT50 - MTA1 - 45	12.065	1	45	25	1	3.9
BT50 - MTA1 - 120	12.065	1	120	25	2	4.2
BT50 - MTA1 - 180	12.065	1	180	25	2	4.3
BT50 - MTA2 - 45	17.780	2	45	32	1	3.9
BT50 - MTA2 - 135	17.780	2	135	32	2	4.3
BT50 - MTA2 - 180	17.780	2	180	32	2	4.6
BT50 - MTA3 - 45	23.825	3	45	40	1	3.8
BT50 - MTA3 - 150	23.825	3	150	40	2	4.6
BT50 - MTA3 - 180	23.825	3	180	40	2	4.9
BT50 - MTA4 - 75	31.267	4	75	50	1	3.9
BT50 - MTA4 - 180	31.267	4	180	50	2	5.4
BT50 - MTA5 - 105	44.399	5	105	65	1	4.5
BT50 - MTA5 - 210	44.399	5	210	65	2	7.2

DRILL DIA AND SHANK

Shank	MT1	MT2	MT3	MT4	MT5
Drill dia Min	3.0	14.5	23.5	32.0	51.0
Drill dia Max	14.0	23.0	31.5	50.0	76.0
