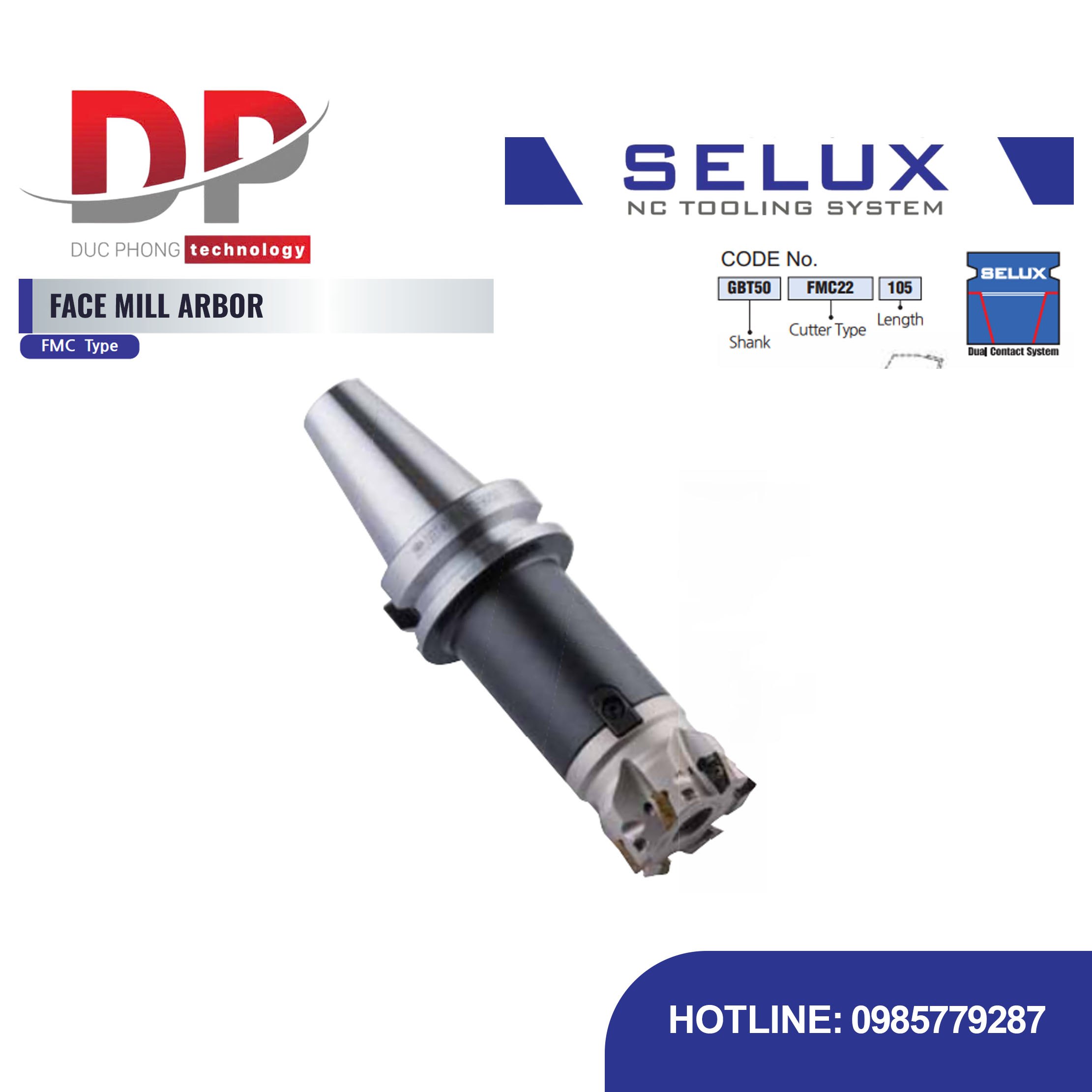

Bầu kẹp dao phay ghép mảnh Series GBT Shank - Selux FMC TYPE (FACE MILL ARBOR)

Bầu kẹp dao phay ghép mảnh Series GBT Shank - Selux FMC TYPE (FACE MILL ARBOR)

Name: Bầu kẹp dao phay ghép mảnh Series GBT Shank - Selux FMC TYPE (FACE MILL ARBOR)
Brand: SELUX
SKU: BA9656
Availability: InStock
Rating: 5 (1 reviews)

Mã sản phẩm: FACE MILL ARBOR

Loại: Bầu kẹp dao phay

Thương hiệu: SELUX

Xuất xứ: Hàn Quốc

Trụ sở chính Hà Nội:

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Chi nhánh TP.HCM:

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

Mô tả sản phẩm bầu kẹp dao phay ghép mảnh Series GBT Shank

Bầu kẹp dao phay ghép mảnh Series GBT Shank - Selux FMC TYPE (FACE MILL ARBOR)

Bầu kẹp dao phay ghép mảnh Series GBT Shank - Selux là đầu kẹp cán dao phay ghép mảnh chuyên dụng được thiết kế để gắn lên trục chính của máy CNC, đây là dụng cụ cần thiết cho các công việc phay bề mặt rộng, phẳng.

Đặc điểm nổi bật

Chuyên dụng cho phay mặt phẳng: Bầu kẹp dao phay ghép mảnh Series GBT Shank được thiết kế để lắp các đầu phay ghép mảnh tuân thủ tiêu chuẩn JIS B4113 face milling.
Tương thích: Bầu kẹp có thể sử dụng được trên cả trục chính BT tiếp xúc hai mặt (double face contact spindle) và trục chính BT tiêu chuẩn (BT standard spindle).
Hệ thống tiếp xúc kép: Đảm bảo độ ổn định và độ cứng vững tối đa khi gia công.
Tùy chọn kiểu mở rộng: Có kiểu S Type được mở rộng thêm 38mm so với kiểu tiêu chuẩn, giúp tăng độ vươn cho các ứng dụng đặc biệt.
Cơ chế lắp đặt: Đầu phay được gắn vào arbor và cố định bằng các vít hoặc cơ chế khóa, sử dụng chốt định vị và key để truyền mô-men xoắn.

Thông số

Code No.	ød	Cutter Dia	L	øC	øC1	L1	L2	Key	K	Fig	Weight (kg)
GBT30 - FMC16 -45	16	40	45	38	–	16	–	K8-S	5.0	1	1.2
FMC22 -45	22	50/63	45	45	–	18	–	K10-S	5.5	1	1.5
-90	22	50/63	90	45	–	18	–	K10-L	5.5	1	2.0
FMC27 -45	27	63/80	45	60	–	20	–	K12-S	6.0	1	1.5
-90	27	63/80	90	60	–	22	–	K12-L	6.0	1	2.0
FMC32 -45	32	100	45	70	–	–	–	K14-S	7.0	1	2.0
-90	32	100	90	70	–	–	–	K14-L	7.0	1	3.0
GBT40 - FMC16 -45	16	40	45	38	–	16	–	K8-S	5.0	1	1.7
FMC22 -45	22	50/63	45	45	–	18	–	K10-S	5.5	1	2.2
-90	22	50/63	90	45	–	18	–	K10-L	5.5	1	2.5
FMC25.4 -45	25.4	63/80	45	60	–	20	–	K9.5-S	6.0	1	2.7
-90	25.4	63/80	90	60	–	20	–	K9.5-L	6.0	1	3.4
FMC27 -45	27	63/80	45	60	–	20	–	K12-S	6.0	1	2.7
-90	27	63/80	90	60	–	22	–	K12-L	6.0	1	3.4
FMC32 -45	32	100	45	70	–	–	–	K14-S	7.0	1	3.8
-90	32	100	90	70	–	–	–	K14-L	7.0	1	4.7
FMC38.1 -90	38.1	100	90	85	–	22	–	K15.85-S	7.0	1	5.0
FMC40 -90	40	125/160	90	90	–	26	–	K15.85-L	8.0	1	5.2
GBT50 - FMC16 -60	16	40	60	38	–	16	–	K8-S	5.0	2	3.2
FMC22 -60	22	50/63	60	45	–	18	–	K10-S	5.5	2	3.6
-105	22	50/63	105	45	48	18	25	K10-L	5.5	2	5.5
-150(50)	22	50/63	150	45	58	–	–	K10-L	5.5	2	7.3
-150(63)	22	50/63	150	63	–	–	–	K10-L	5.5	2	7.3
FMC25.4 -45	25.4	63/80	45	60	–	20	–	K9.5-S	6.0	2	4.1
-90	25.4	63/80	90	70	–	20	–	K9.5-L	6.0	2	5.0
-150	25.4	63/80	150	70	–	–	–	K9.5-L	6.0	2	7.9
FMC27 -45	27	63/80	45	60	–	20	–	K12-S	6.0	2	5.0
-90	27	63/80	90	60	–	–	–	K12-L	6.0	2	6.0
-150(63)	27	63/80	150	68	–	–	–	K12-L	6.0	2	7.5
-150(80)	27	63/80	150	80	–	–	–	K12-L	6.0	2	7.5
FMC32 -45	32	100	45	70	–	–	–	K14-S	7.0	2	5.0
-105	32	100	105	80	–	22	–	K14-L	7.0	2	6.8
-150	32	100	150	80	–	22	–	K14-L	7.0	2	8.8
FMC38.1 -75	38.1	100	75	85	–	22	–	K15.85-S	7.0	2	5.0
-150	38.1	100	150	85	–	–	–	K15.85-L	7.0	2	8.0
FMC40 -45	40	125/160	45	90	–	26	–	K15.85-S	8.0	2	4.7
-75	40	125/160	75	90	–	26	–	K15.85-L	8.0	2	6.2
-105	40	125/160	105	90	–	26	–	K15.85-L	8.0	2	6.8
