ĐẶC ĐIỂM NỔI BẬT
Mô tả sản phẩm bầu kẹp dao phay rãnh ngang Series GBT Shank

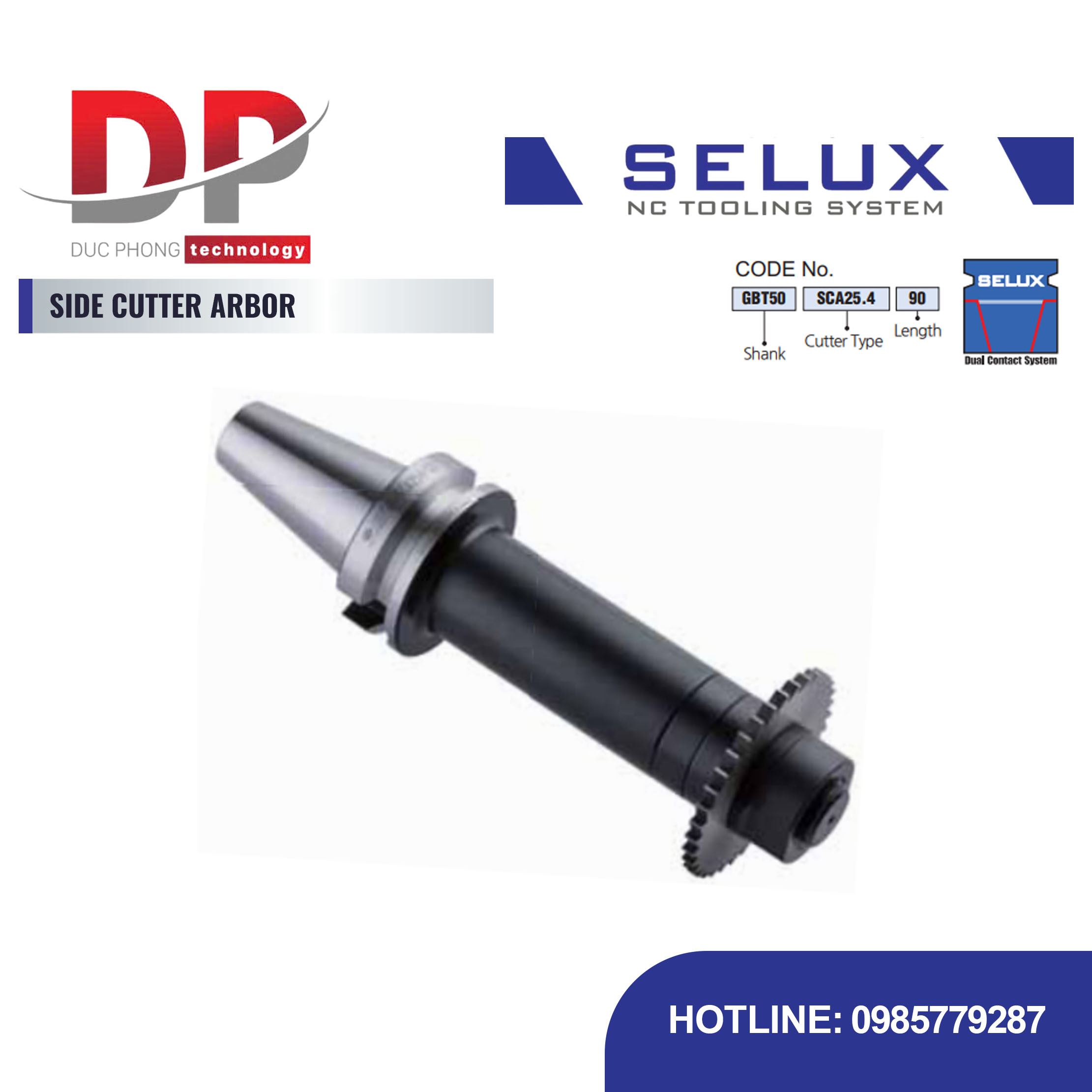

Bầu kẹp dao phay rãnh ngang Series GBT Shank - Selux là loại đầu kẹp chuyên dụng dùng để gắn các loại dao phay đĩa có lỗ trục, được phổ biến trong các hoạt động phay rãnh ngang trên máy CNC.
Đặc điểm nổi bật
- Mục đích: Dùng để kẹp các loại dao phay rãnh ngang.
- Tiêu chuẩn tương thích: Dùng cho dao phay rãnh bên tuân thủ tiêu chuẩn JIS B4219, 4019, và 4107.
- Tính năng đi kèm: Bầu kẹp được đính kèm Key, vòng đệm và đai ốc.
- Hệ thống GBT Shank: Bầu kẹp dao phay rãnh ngang Series GBT Shank sử dụng chuẩn GBT Shank, hệ thống GBT Tooling System có thể được dùng với cả trục chính tiếp xúc kép và trục chính BT tiêu chuẩn.
- GBT Shank: Phần chuôi côn để lắp vào trục chính máy.
Cơ cấu lắp dao: Nơi gắn dao phay đĩa, bao gồm:
- Trục có then: Để cố định dao phay đĩa chống xoay.
- Vòng đệm: Điều chỉnh vị trí và độ dài của dao phay.
- Đai ốc và Khóa: Để kẹp chặt lưỡi dao phay đĩa.
Thông số

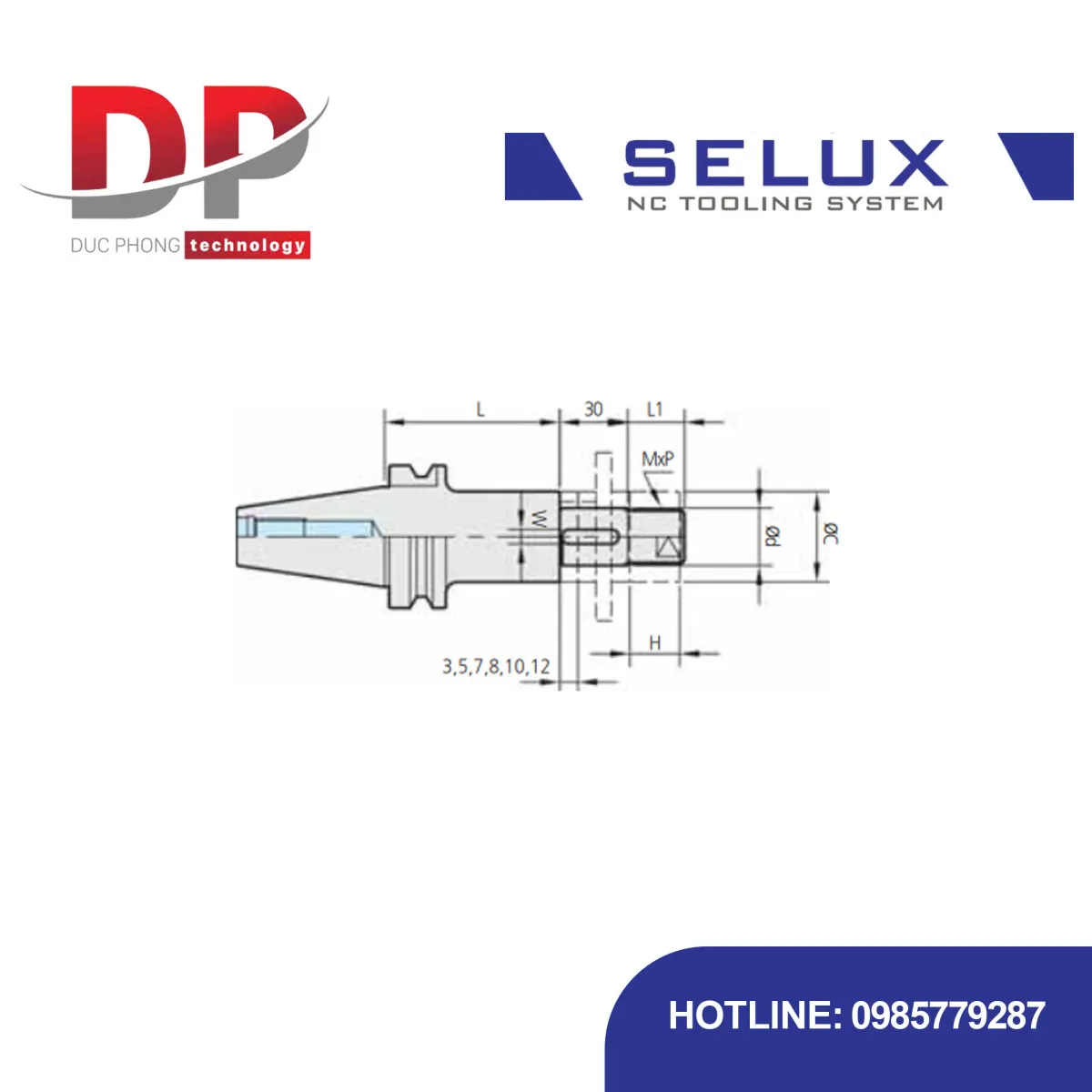

| Code No. | ød | L | øC | L1 | W | H | M x P | Weight (kg) |
|---|---|---|---|---|---|---|---|---|
| GBT30 - SCA25.4 - 60 | 25.4 | 60 | 40 | 25 | 6.35 | 21 | M24×1.5 | 0.9 |
| GBT40 - SCA25.4 - 75 | 25.4 | 75 | 40 | 25 | 6.35 | 21 | M24×1.5 | 2.1 |
| -120 | 25.4 | 120 | 40 | 25 | 6.35 | 21 | M24×1.5 | 2.5 |
| SCA31.75 - 90 | 31.75 | 90 | 46 | 30 | 7.93 | 26 | M30×1.5 | 2.6 |
| -120 | 31.75 | 120 | 46 | 30 | 7.93 | 26 | M30×1.5 | 2.9 |
| GBT50 - SCA25.4 - 90 | 25.4 | 90 | 40 | 25 | 6.35 | 21 | M24×1.5 | 4.7 |
| -135 | 25.4 | 135 | 40 | 25 | 6.35 | 21 | M24×1.5 | 5.0 |
| SCA31.75 - 90 | 31.75 | 90 | 46 | 30 | 7.93 | 26 | M30×1.5 | 5.1 |
| -135 | 31.75 | 135 | 46 | 30 | 7.93 | 26 | M30×1.5 | 5.7 |
| SCA38.1 - 90 | 38.1 | 90 | 55 | 36 | 9.53 | 31 | M36×1.5 | 5.8 |
| -135 | 38.1 | 135 | 55 | 36 | 9.53 | 31 | M36×1.5 | 6.8 |
Spare Parts
| Type | Parallel Key (mm) | Coller | Lock Nut |
|---|---|---|---|
| SCA25.4 | 6.35 × 6.35 × 25 | SCA25.4-Set | SCA-M24 |
| SCA31.75 | 7.92 × 7 × 25 | SCA31.75-Set | SCA-M30 |
| SCA38.1 | 9.52 × 8 × 25 | SCA38.1-Set | SCA-M36 |
