Bầu kẹp dao phay Series BT Shank - Selux (MILLING CHUCK)

Mô tả sản phẩm bầu kẹp dao phay Series BT Shank

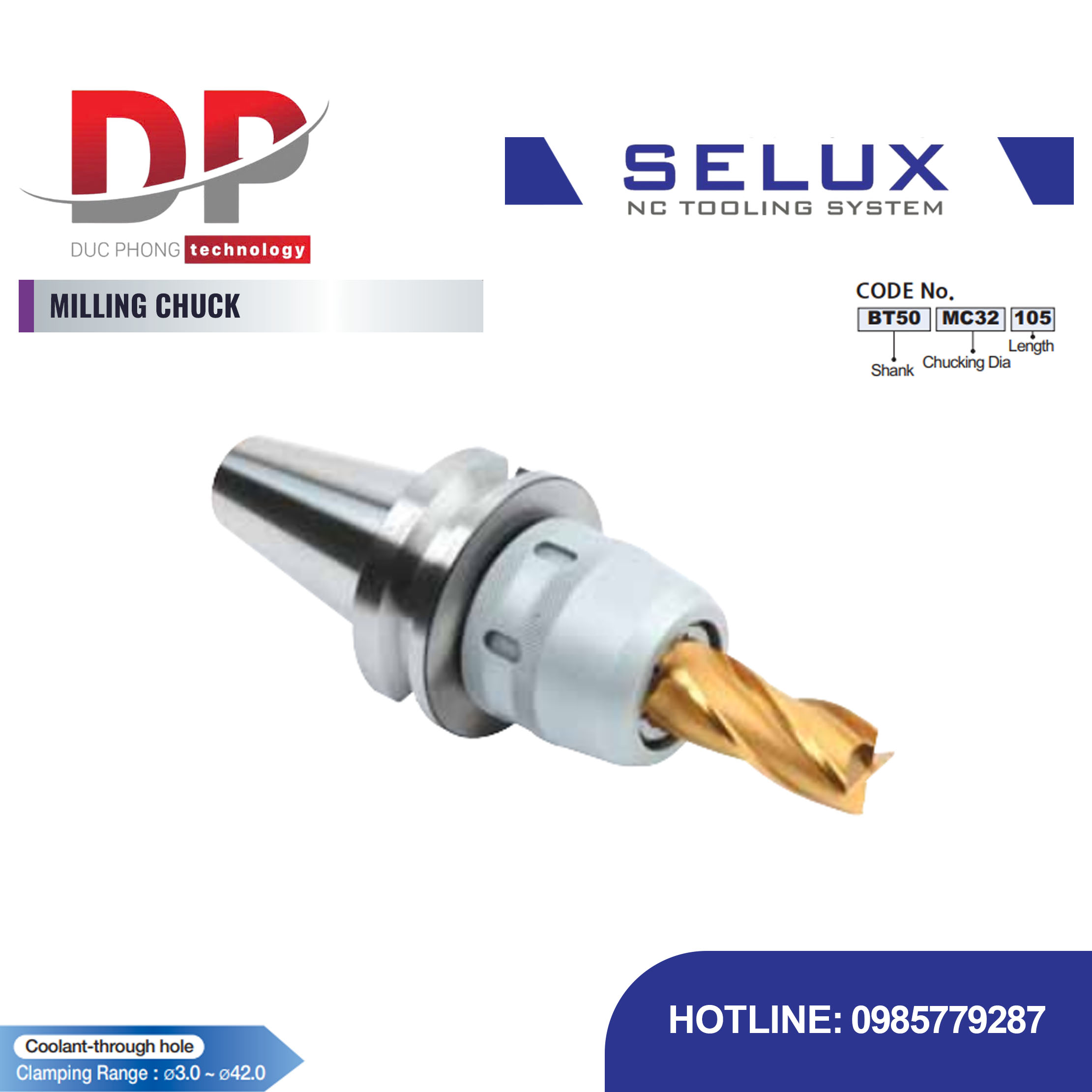

Bầu kẹp dao phay Series BT Shank - Selux là một hệ thống kẹp cơ khí được thiết kế chuyên biệt để cố định dụng cụ cắt như mũi phay ngón trong các hoạt động phay đòi hỏi độ chính xác và lực cắt mạnh mẽ.

 Đặc điểm nổi bật

• Độ chính xác: Đạt được độ chính xác vận hành xuất sắc.
• Tiếp xúc Côn: Đảm bảo độ tiếp xúc côn hơn $80\%$, tuân thủ dung sai côn $\text{AT3}$.
• Lực Kẹp Mạnh Mẽ: Cung cấp lực cắt mạnh nhất nhờ thiết kế tiếp xúc mặt hoàn hảo và hệ thống con lăn 4 hàng.
• Hệ thống Kẹp Dễ dàng: Có hệ thống kẹp đơn giản và thuận tiện.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.
• Phạm vi Kẹp: Phạm vi kẹp dao cụ rộng từ $\text{Ø}3.0$ đến $\text{Ø}42.0$.

Thông số

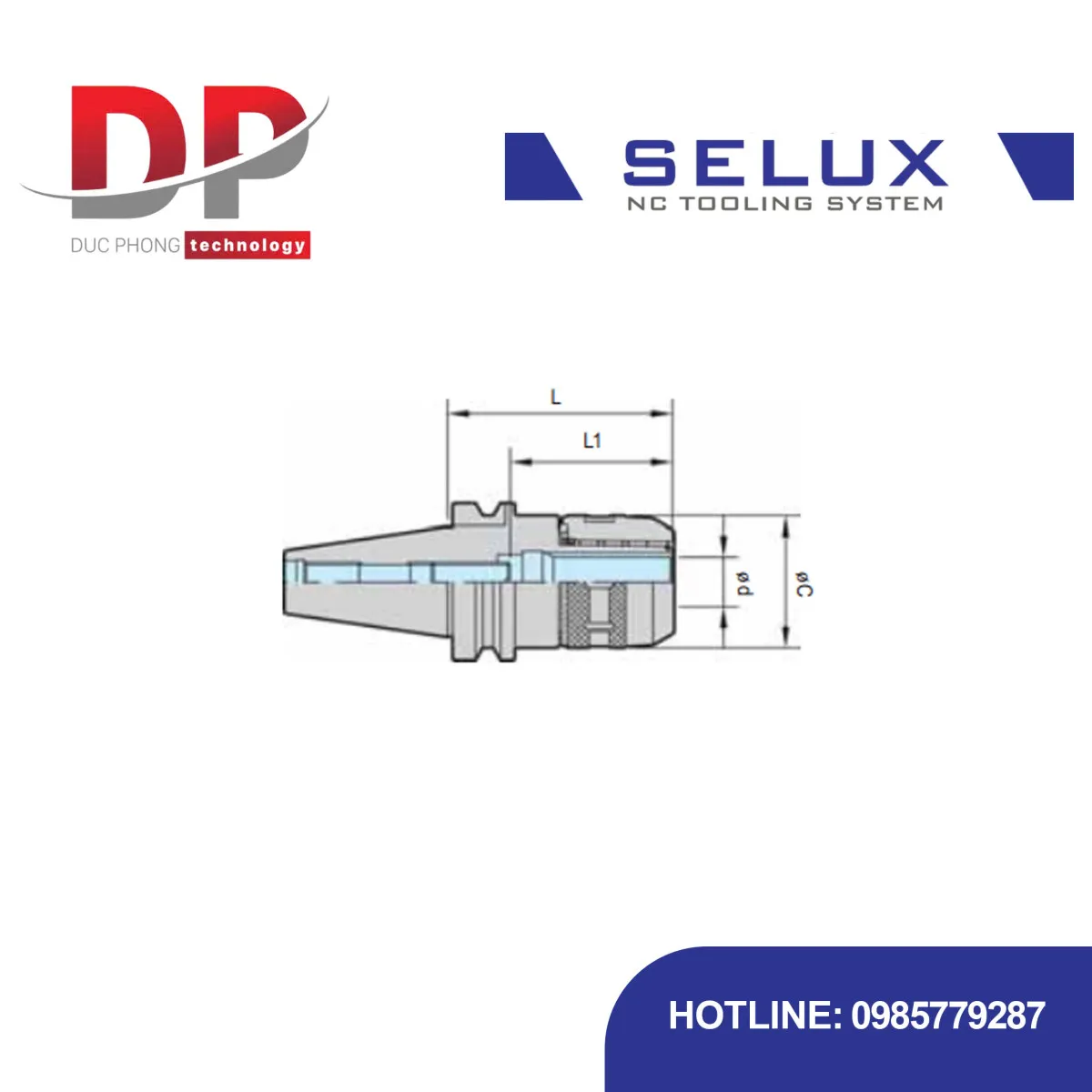

CODE NO.	Ød	L	ØC	L1	Collet	Weight (kg)
BT30 - MC20 - 80	20	75	53	70	K20, NC20	1.0
MC25 - 80	25	80	62	78	K25, NC25	1.2
MC32 - 100	32	100	72	78	K32, NC32	1.4
BT40 - MC20 - 80	20	80	53	82	K20, NC20	1.5
- 90	20	90	53	82	K20, NC20	1.6
- 105	20	105	53	82	K20, NC20	1.7
- 120	20	120	53	82	K20, NC20	1.9
MC25 - 80	25	80	62	90	K25, NC25	2.2
- 90	25	90	62	90	K25, NC25	2.2
- 105	25	105	62	90	K25, NC25	2.4
- 120	25	120	62	90	K25, NC25	2.7
MC32 - 85	32	85	72	80	K32, NC32	2.0
- 105	32	105	72	105	K32, NC32	2.4
- 120	32	120	72	105	K32, NC32	2.7

SPARE PARTS

Type	Collet	Spanner
MC20	K20-NC20	MC20-SP (50-55)
MC25	K25-NC25	MC25-SP (56-61)
MC32	K32-NC32	MC32-SP (68-75)
MC42	K42-NC42	MC42-SP (88-96)

MILLING CHUCK

CODE NO.	ød	L	øC	L1	Collet	Weight (kg)
BT50 - MC 20 - 90	20	90	53	82	K20, NC20	4.1
105		105				4.4
120		120				4.6
135		135				4.8
165		165				5.3
200		200				6.0
250		250				7.5
300		300				9.5
MC 25 - 90	25	90	62	90	K25, NC25	4.5
105		105				4.8
120		120				5.0
135		135				5.2
165		165				5.6
200		200				6.5
250		250				8.0
300		300				10.0
MC 32 - 95	32	95	74	105	K32, NC32	4.7
105		105		110		4.9
120		120				5.3
135		135				5.7
165		165				6.5
200		200				7.5
250		250				9.2
300		300				10.5
350		350				12.0
400		400		125		12.5
MC 42 - 105	42	105	94	120	K42, NC42	5.5
120		120				5.9
135		135		130		6.3
165		165				8.9
200		200				9.5
250		250				11.3
300		300				11.8
350		350				14.0
400		400		135		19.2
