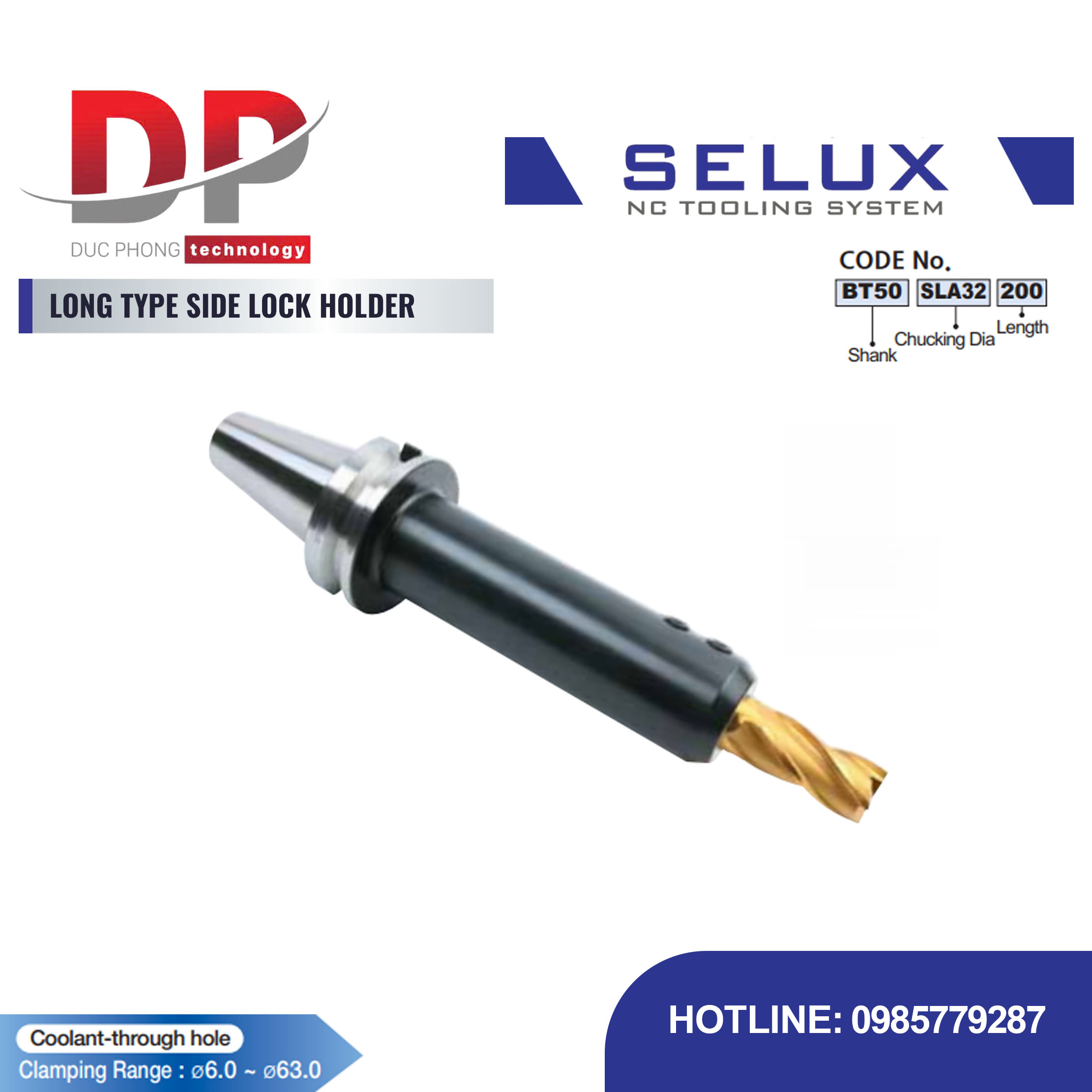

Bầu kẹp khóa cạnh cổ dài Series BT Shank - Selux (LONG TYPE SIDE LOCK HOLDER)

Mô tả sản phẩm bầu kẹp khóa cạnh cổ dài Series BT Shank

Bầu kẹp khóa cạnh cổ dài Series BT Shank - Selux (LONG TYPE SIDE LOCK HOLDER) là đầu kẹp cơ khí sử dụng chuôi BT Shank, được thiết kế để mở rộng khả năng tiếp cận của dao cụ trong các hoạt động gia công sâu, bầu kẹp này sử dụng cơ chế khóa cạnh bằng vít siết để cố định các dụng cụ có chuôi phẳng.

Đặc điểm nổi bật

• Thiết kế cổ dài: Thiết kế kéo dài là ưu điểm chính, cho phép mũi khoan và mũi phay ngón tiếp cận các hốc sâu hoặc bề mặt phức tạp mà bầu kẹp tiêu chuẩn không thể với tới, đồng thời giảm thiểu va chạm.
• Ứng dụng Đa dạng: Có thể sử dụng để kẹp mũi khoan, mũi phay ngón, và các loại dụng cụ nhỏ hoặc đặc biệt khác.
• Phạm vi Kẹp: Có khả năng kẹp dao cụ với đường kính từ $\text{Ø}6.0$ đến $\text{Ø}33.0$.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.
• Loại Chuôi Dao cụ: Phù hợp với các loại mũi phay ngón có rãnh $\text{Saddle pin type}$.

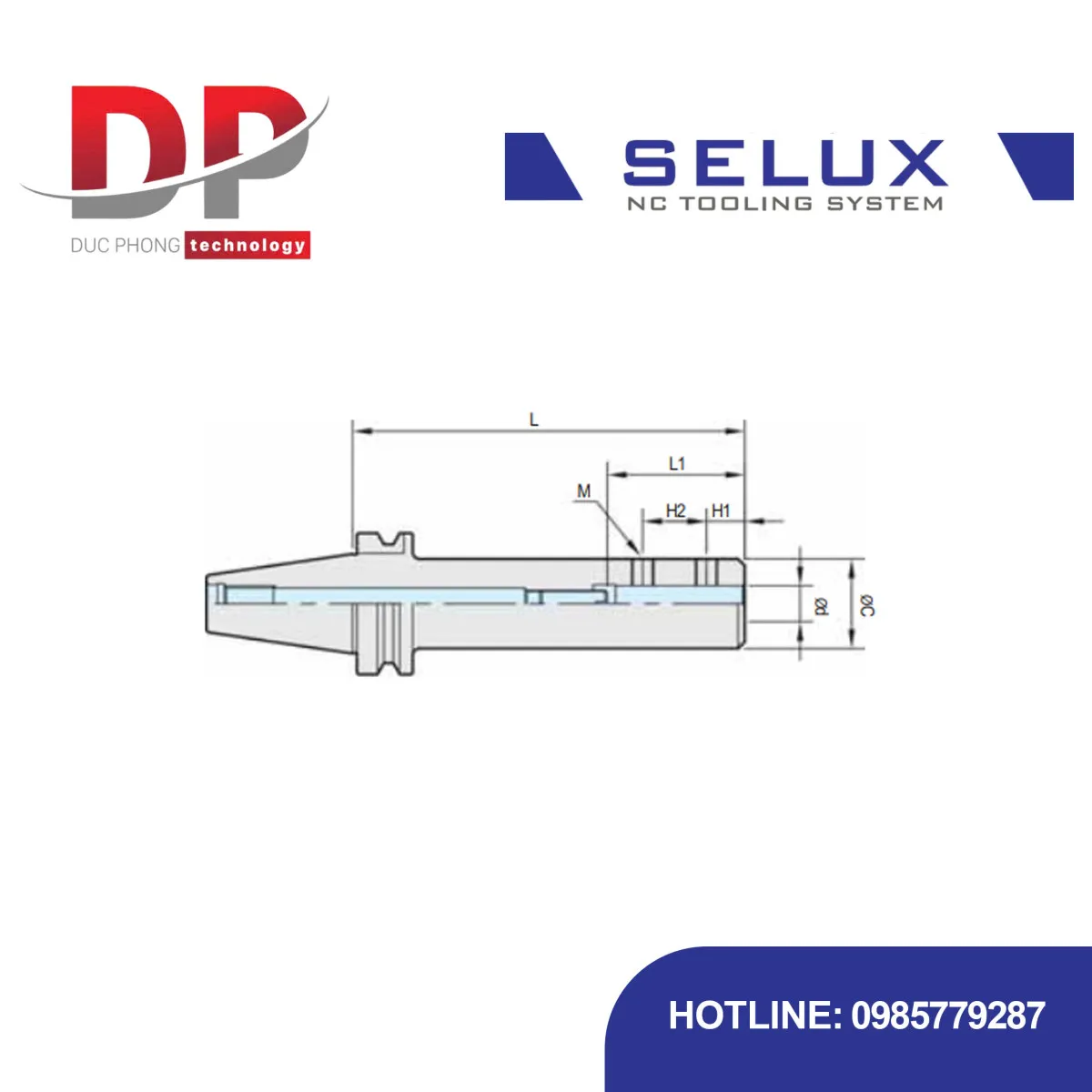

Thông số

Code No.	ød	L	øC	H Min	H Max	H1	H2	M	Weight (kg)
BT30 - SLA 6 - 60	6	60	25	20	35	18	-	M5	0.7
BT30 - SLA 8 - 60	8	60	28	25	40	-	-	M6	0.8
BT30 - SLA10 - 75	10	75	35	35	45	14	15	M8	0.9
BT30 - SLA12 - 75	12	75	40	40	50	15	16	M10	1.0
BT30 - SLA16 - 75	16	75	45	45	60	16	20	M12	1.1
BT30 - SLA20 - 75	20	75	-	-	-	-	-	-	1.2
BT30 - SLA25 - 85	25	85	48	55	70	18	24	M14	1.3
BT30 - SLA32 - 105	32	105	58	65	80	20	22	-	1.5
BT40 - SLA 6 - 75	6	75	25	20	35	18	-	M5	1.2
BT40 - SLA 8 - 75	8	75	30	25	40	-	-	M6	1.2
BT40 - SLA10 - 90	10	90	35	35	45	14	15	M8	1.3
BT40 - SLA12 - 90	12	90	40	40	50	14	16	M10	1.4
BT40 - SLA16 - 90	16	90	45	50	65	20	-	M12	1.5
BT40 - SLA20 - 90	20	90	50	55	70	-	20	M14	1.8
BT40 - SLA25 - 90	25	90	52	55	70	-	-	-	2.0
BT40 - SLA32 - 90	32	90	62	-	-	25	-	-	2.2
BT40 - SLA40 - 105	40	105	72	65	80	-	25	M16	2.5
BT40 - SLA42 - 105	42	105	76	-	-	-	-	-	2.6
BT50 - SLA 6 - 90	6	90	25	20	35	18	-	M5	3.7
BT50 - SLA 8 - 90	8	90	28	25	40	-	-	M6	3.9
BT50 - SLA10 - 90	10	90	35	35	45	14	15	M8	4.1
BT50 - SLA12 - 90	12	90	40	40	50	14	16	M10	4.2
BT50 - SLA16 - 90	16	90	45	50	65	20	-	M12	4.2
BT50 - SLA20 - 105	20	105	50	-	-	-	20	-	4.4
BT50 - SLA20 - 135	20	135	50	60	75	-	-	M14	4.6
BT50 - SLA25 - 105	25	105	52	-	-	-	-	-	4.4
BT50 - SLA25 - 135	25	135	52	-	-	-	-	-	4.7
BT50 - SLA25 - 165	25	165	-	-	-	-	-	-	5.1
BT50 - SLA32 - 105	32	105	62	-	-	25	-	-	4.8
BT50 - SLA32 - 135	32	135	62	-	-	-	-	-	5.4
BT50 - SLA32 - 165	32	165	-	-	-	-	-	-	6.2
BT50 - SLA40 - 105	40	105	72	65	80	-	25	M16	5.2
BT50 - SLA40 - 135	40	135	-	-	-	-	-	-	5.5
BT50 - SLA40 - 165	40	165	-	-	-	-	-	-	5.8
BT50 - SLA42 - 105	42	105	76	-	-	-	-	-	5.8
BT50 - SLA42 - 135	42	135	-	-	-	-	-	-	6.0



Code No.	Ød	L	ØC	H Min	H Max	H1	H2	M	Weight (kg)
BT50 - SLA 6 - 105	6	105	25	20	35	-	-	M5	4.4
BT50 - SLA 6 - 150	6	150	25	20	35	-	-	M5	5.3
BT50 - SLA 6 - 200	6	200	25	20	35	-	-	M5	5.8
BT50 - SLA 6 - 250	6	250	25	20	35	-	-	M5	6.5
BT50 - SLA 6 - 300	6	300	25	20	35	18	-	M5	7.3
BT50 - SLA 6 - 350	6	350	25	20	35	-	-	M5	6.2
BT50 - SLA 8 - 105	8	105	28	25	40	-	-	M6	4.4
BT50 - SLA 8 - 150	8	150	28	25	40	-	-	M6	5.3
BT50 - SLA 8 - 200	8	200	28	25	40	-	-	M6	5.8
BT50 - SLA 8 - 250	8	250	28	25	40	-	-	M6	6.5
BT50 - SLA 8 - 300	8	300	28	25	40	-	20	M6	7.3
BT50 - SLA 8 - 350	8	350	28	25	40	-	-	M6	8.3
BT50 - SLA10 - 105	10	105	35	35	45	14	15	M8	4.4
BT50 - SLA10 - 150	10	150	35	35	45	14	15	M8	5.3
BT50 - SLA10 - 200	10	200	35	35	45	14	15	M8	5.6
BT50 - SLA10 - 250	10	250	35	35	45	14	15	M8	6.6
BT50 - SLA10 - 300	10	300	35	35	45	-	40	M8	7.5
BT50 - SLA10 - 350	10	350	35	35	45	-	-	M8	8.5
BT50 - SLA12 - 105	12	105	40	40	50	15	16	M10	4.4
BT50 - SLA12 - 150	12	150	40	40	50	15	16	M10	5.3
BT50 - SLA12 - 200	12	200	40	40	50	15	16	M10	5.9
BT50 - SLA12 - 250	12	250	40	40	50	15	16	M10	6.8
BT50 - SLA12 - 300	12	300	40	40	50	15	16	M10	7.8
BT50 - SLA12 - 350	12	350	40	40	50	15	16	M10	8.8
BT50 - SLA16 - 150	16	150	45	50	65	16	-	M12	5.2
BT50 - SLA16 - 200	16	200	45	50	65	16	-	M12	5.6
BT50 - SLA16 - 250	16	250	45	50	65	16	-	M12	6.6
BT50 - SLA16 - 300	16	300	45	50	65	16	-	M12	7.1
BT50 - SLA16 - 350	16	350	45	50	65	16	-	M12	8.2
BT50 - SLA16 - 400	16	400	45	50	65	16	-	M12	9.8
BT50 - SLA20 - 150	20	150	50	60	75	18	20	M14	5.6
BT50 - SLA20 - 200	20	200	50	60	75	18	20	M14	6.2
BT50 - SLA20 - 250	20	250	50	60	75	18	20	M14	7.1
BT50 - SLA20 - 300	20	300	50	60	75	18	20	M14	8.3
BT50 - SLA20 - 350	20	350	50	60	75	18	20	M14	9.3
BT50 - SLA20 - 400	20	400	50	60	75	18	20	M14	10.0

Spare Parts

Type	Set Screw	Adjust Screw
SLA 6	BT0510	BN0520-C
SLA 8	BT0610	BN0625-C
SLA10	BT0812	BN0825-C
SLA12	BT1014	BN1030-C
SLA14	BT1212	BN1030-C
SLA16	BT1414	BN1240-C
SLA20	BT1414	BN1240-C
SLA25	BT1414	BN1240-C
SLA32	BT1616	BN1240-C
SLA40	BT1616	BN1240-C
SLA42	BT1616	BN1240-C
SLA50	BT2020	BN1240-C
SLA50.8	BT2020	-
