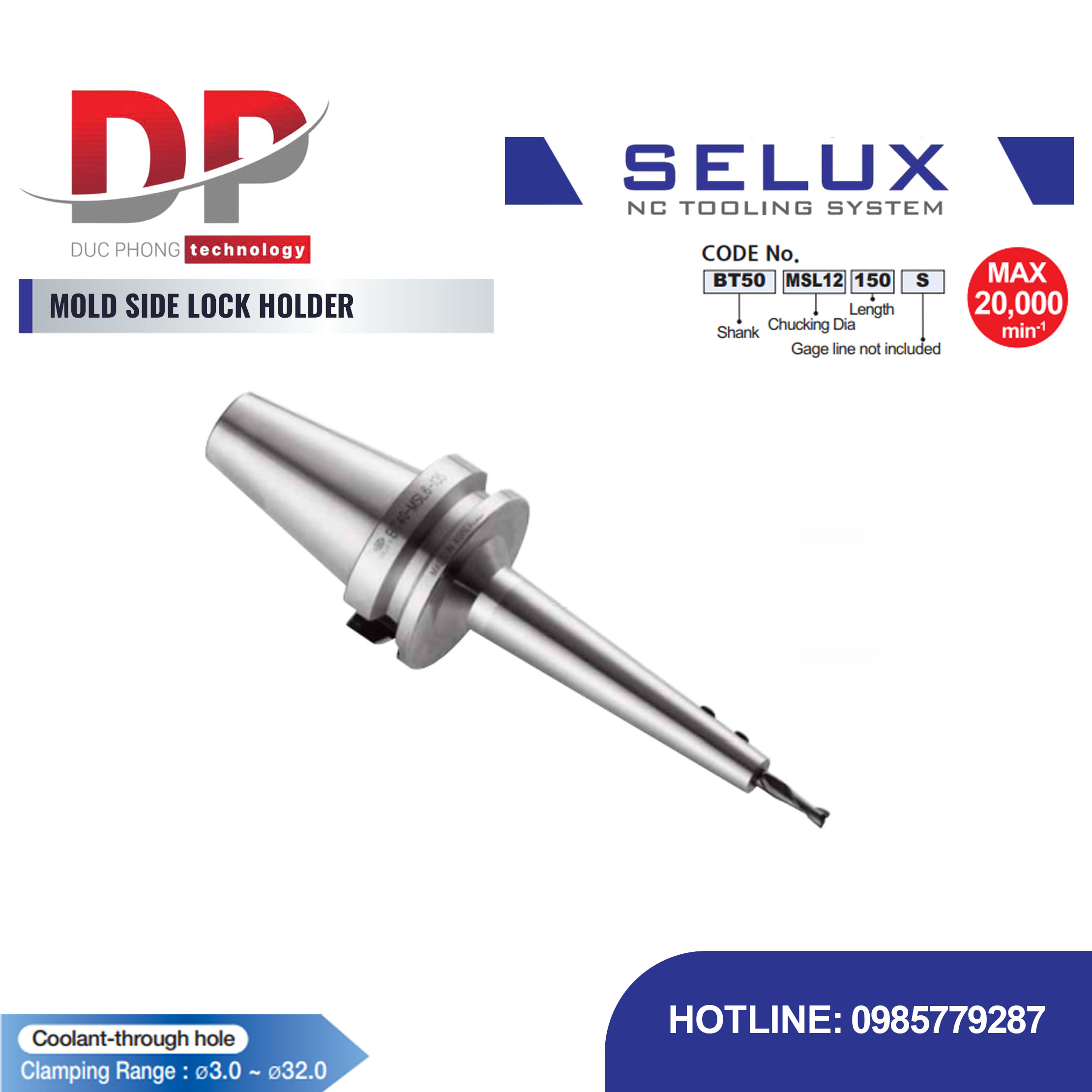

Bầu kẹp khóa cạnh khuôn Series BT Shank - Selux (MOLD SIDE LOCK HOLDER)

Mô tả sản phẩm bầu kẹp khóa cạnh khuôn Series BT Shank

Bầu kẹp khóa cạnh khuôn Series BT Shank - Selux (MOLD SIDE LOCK HOLDER) là đầu kẹp chuyên dụng cho gia công khuôn mẫu, sử dụng chuôi BT Shank. Sản phẩm hợp cơ chế khóa cạnh mạnh mẽ với một thiết kế thon mảnh , giúp tối ưu hóa khả năng tiếp cận và giảm thiểu va chạm trong các hốc khuôn sâu và hẹp.

Đặc điểm nổi bật

• Thiết kế Thon Mảnh: Đây là đặc điểm nổi bật nhất, thiết kế mỏng và thon gọn ($\text{slim design}$) giúp giảm thiểu khu vực va chạm, điều này giúp sản phẩm thích hợp cho việc gia công khuôn mẫu sâu, nơi bầu kẹp tiêu chuẩn dễ bị va vào thành khuôn.
• Tốc độ Tối ưu: Được tối ưu hóa cho tốc độ quay tối đa $20,000$ vòng$\text{/phút}$(MAX 20,000 min−1).
• Đảm bảo độ chính xác xuất sắc.
• Thao tác Thuận tiện: Cho phép trao đổi dụng cụ dễ dàng và nhanh chóng.
• Cơ chế Kẹp: Sử dụng cơ chế khóa cạnh bằng vít siết để giữ chặt các dụng cụ có chuôi phẳng, đảm bảo lực kẹp mạnh mẽ và độ cứng vững cao.
• Tính năng Làm mát: Hỗ trợ tính năng dẫn dung dịch làm mát xuyên tâm.
• Phạm vi Kẹp: Có khả năng kẹp dao cụ với đường kính từ $\text{Ø}3.0$ đến $\text{Ø}32.0$.

Thông số

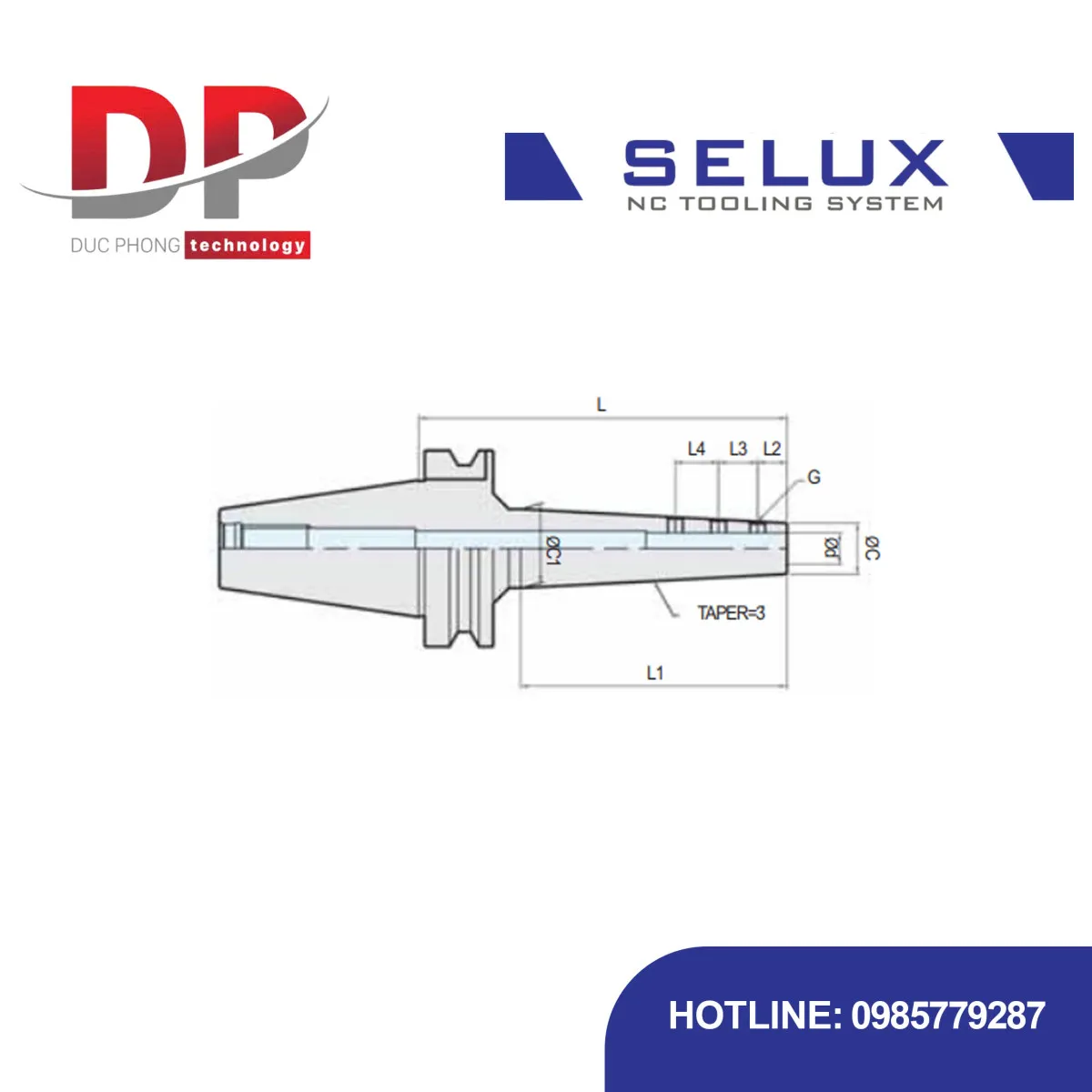

Code No.	ød	øC	øC1	L	L1	L2	L3	L4	G	MAX rpm	Weight (kg)
BT40 - MSL 3 - 135	3	10	20	135	94	6	6	7	M3	20,000	1.3
BT40 - MSL 4 - 135	4	11	21	135	94	12	13	-	M4	20,000	1.3
BT40 - MSL 6 - 135	6	13	23	135	94	12	13	-	M6	20,000	1.4
BT40 - MSL 8 - 135	8	15	25	135	94	13.5	18	-	M6	20,000	1.6
BT40 - MSL 10 - 150	10	20	30	150	109	15	20	-	M8	15,000	1.7
BT40 - MSL 12 - 150	12	22	32	150	109	15	20	16	M8	15,000	1.9
BT50 - MSL 12 - 150S	12	22	32	188	136	-	16	16	M8	15,000	4.4
BT50 - MSL 12 - 200S	12	22	32	238	186	-	-	-	M8	15,000	5.0
BT50 - MSL 12 - 250S	12	22	32	288	236	-	-	-	M8	15,000	5.6
BT50 - MSL 16 - 150S	16	26	42	188	136	15	20	22	M8	12,000	5.0
BT50 - MSL 16 - 200S	16	26	42	238	186	-	-	-	M8	12,000	5.7
BT50 - MSL 16 - 250S	16	26	42	288	236	-	-	-	M8	12,000	6.3
BT50 - MSL 20 - 150S	20	30	45	188	136	-	-	-	M8	10,000	5.3
BT50 - MSL 20 - 200S	20	30	45	238	186	-	-	-	M8	10,000	5.9
BT50 - MSL 20 - 250S	20	30	45	288	236	-	-	-	M8	10,000	6.5
BT50 - MSL 25 - 150S	25	35	50	188	136	-	-	-	M10	10,000	5.4
BT50 - MSL 25 - 200S	25	35	50	238	186	-	-	-	M10	12,000	5.9
BT50 - MSL 25 - 250S	25	35	50	288	236	-	-	-	M10	12,000	6.2
BT50 - MSL 32 - 150S	32	42	65	188	136	-	-	-	M10	12,000	5.6
BT50 - MSL 32 - 200S	32	42	65	238	186	-	-	-	M10	12,000	5.9
BT50 - MSL 32 - 250S	32	42	65	288	236	-	-	-	M10	10,000	6.4

MSL BOLT

Item	Size	Length/pcs	Chuck
MSL3 - BS	M3*0.5P	5mm / 2pcs.	MSL3
MSL4 - BS	M4*0.5P	5mm / 2pcs.	MSL4
MSL6 - BS	M6*0.75P	5 , 6mm / 1pcs. Each	MSL6
MSL8 - BS	M6*0.75P	5 , 6mm / 1pcs. Each	MSL8
MSL10 - BS	M8*0.75P	7mm / 1pcs. 8mm / 1pcs. 9mm / pcs.	MSL10
MSL12 - BS	M8*0.75P	7mm / 1pcs. 8mm / 1pcs. 9mm / pcs.	MSL12
MSL16 - BS	M8*0.75P	7mm / 1pcs. 8mm / 1pcs. 9mm / pcs.	MSL16
MSL20 - BS	M8*0.75P	7mm / 1pcs. 8mm / 1pcs. 9mm / pcs.	MSL20
MSL25 - BS	M10*1.0P	7mm / 1pcs. 8mm / 1pcs. 9mm / pcs.	MSL25
MSL32 - BS	M10*1.0P	6mm / 1pcs. 7mm / 1pcs. 8mm / pcs.	MSL32
