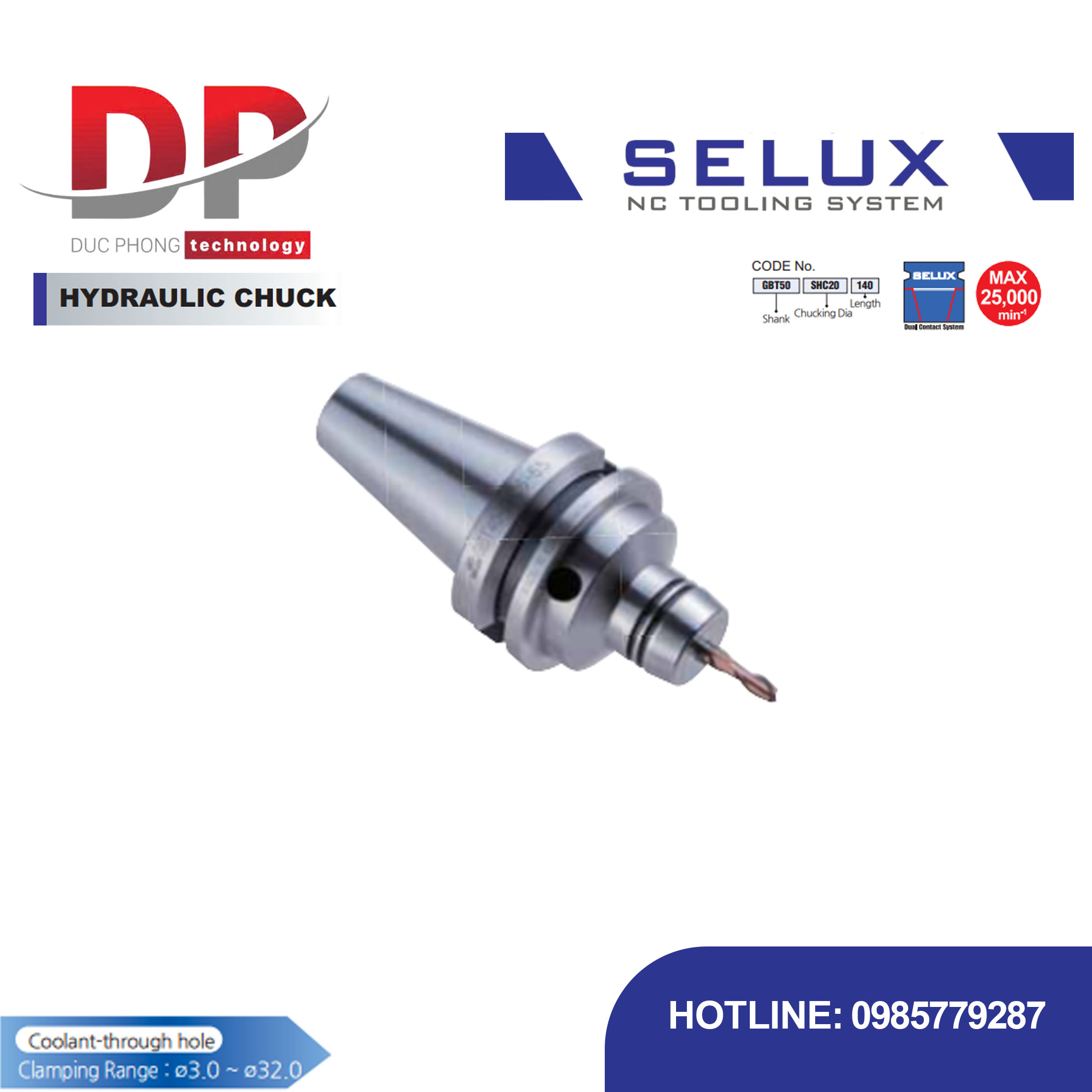

Bầu kẹp thủy lực Series GBT Shank - Selux (HYDRAULIC CHUCK)

Mô tả sản phẩm bầu kẹp thủy lực Series GBT Shank



Bầu kẹp thủy lực Series GBT Shank - Selux (HYDRAULIC CHUCK) là dòng sản phẩm mâm kẹp thủy lực được thiết kế để giữ chặt các dụng cụ cắt như mũi khoan, dao phay trên máy CNC. Sản phẩm sử dụng cơ chế thủy lực để tạo ra lực kẹp mạnh và đồng đều, đảm bảo độ chính xác cao trong công việc gia công tốc độ cao.

Đặc điểm nổi bật

• Độ chính xác cao: Bầu kẹp thủy lực Series GBT Shank - Selux (HYDRAULIC CHUCK) đảm bảo độ đảo trục rất thấp, chỉ dưới 3µm tại vị trí cách mũi dao 4D.
• Tối ưu cho gia công tốc độ cao: Với khả năng hoạt động ở tốc độ tối đa lên đến 25.000 vòng/phút, bầu kẹp HYDRAULIC CHUCK lý tưởng cho các ứng dụng yêu cầu tốc độ cao và độ cân bằng tốt.
• Lực kẹp mạnh mẽ: Cơ chế kẹp thủy lực tạo ra lực siết lớn và đồng đều quanh chu vi dụng cụ, đảm bảo kẹp chắc chắn và ổn định, ngay cả khi gia công với tải trọng lớn.
• Dễ dàng sử dụng: Người dùng có thể kẹp hoặc tháo dụng cụ một cách nhanh chóng và dễ dàng chỉ bằng một chiếc cờ lê, giúp tiết kiệm thời gian thiết lập.
• Tính linh hoạt: Sản phẩm có thể sử dụng trên cả trục chính BT 2-Face Contact và trục chính BT tiêu chuẩn, mang lại sự linh hoạt cho người dùng.
• Hệ thống làm mát xuyên tâm: Bầu kẹp thủy lực Series GBT Shank có thiết kế lỗ thông dẫn chất làm mát, cho phép dung dịch làm mát đi thẳng đến khu vực cắt, giúp tản nhiệt và bôi trơn hiệu quả.
• Dải kẹp rộng: Sản phẩm có thể kẹp các dụng cụ với đường kính từ Ø3.0mm đến Ø32.0mm.

Lưu ý sử dụng

• Nên sử dụng các dụng cụ cắt có dung sai chuôi h6 để đảm bảo độ chính xác tối ưu.
• Sản phẩm không khuyến nghị sử dụng cho các tác vụ gia công phá thô, mà phù hợp nhất cho gia công tinh và các ứng dụng đòi hỏi độ chính xác cao.

Thông số

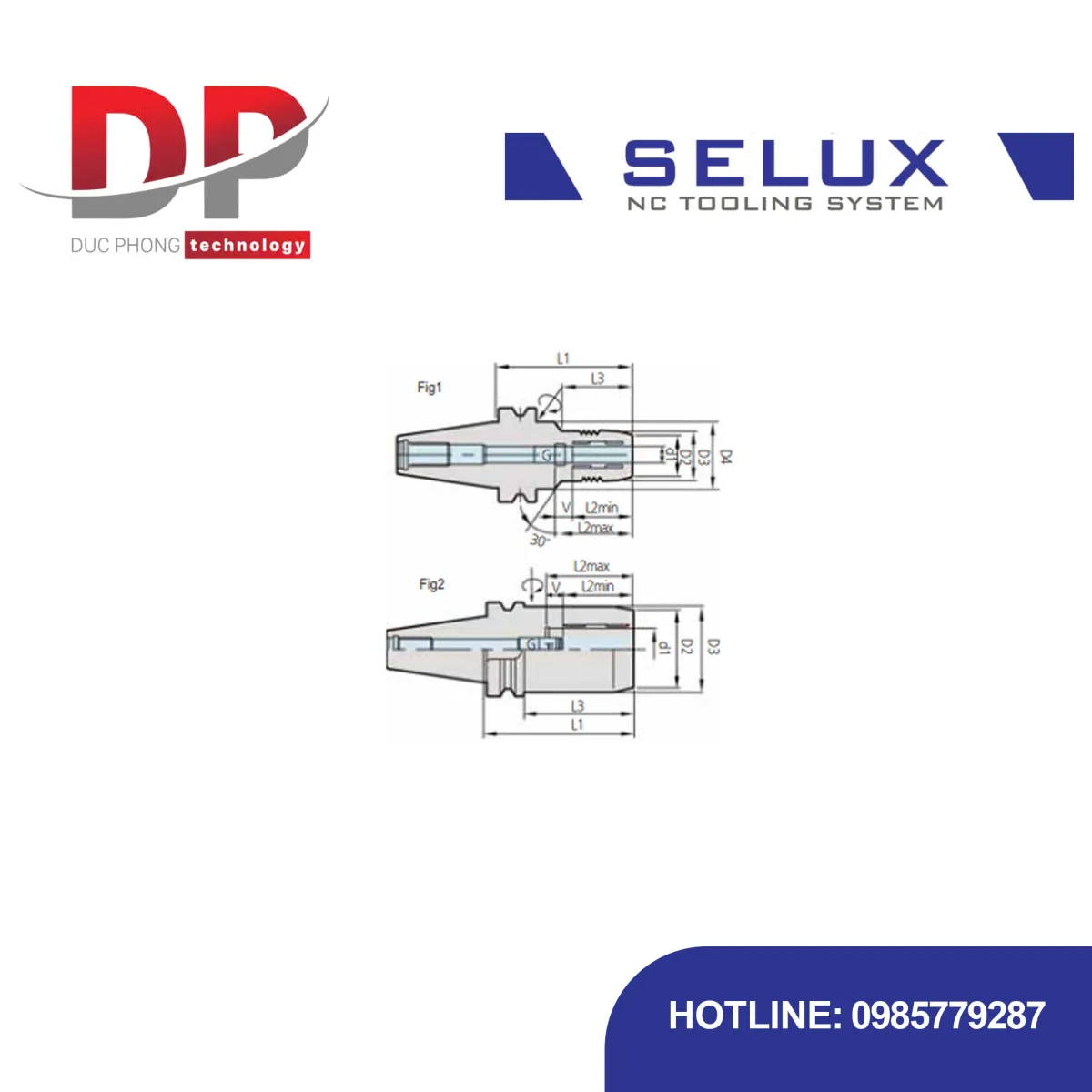

CODE NO.	d1	D2	D3	D4	L1	L2min	L2max	V	L3	G	Fig	Weight (kg)
GBT30 - SHC 6 - 70	6	25	28	-	70	27.5	37.5	-	28	M5×0.8	Fig1	0.65
SHC 8 - 70	8	27	30	-	70	27.5	37.5	-	30	-	Fig1	0.65
SHC 10 - 75	10	29	32	45	75	32.5	42.5	10	38	M6×1.0	Fig1	0.75
SHC 12 - 75	12	31	34	45	75	37.5	47.5	10	44	-	Fig1	0.8
SHC 16 - 90	16	35	38	-	90	42.5	52.5	10	48	M8×1.0	Fig1	0.9
SHC 20 - 90	20	40	43	-	90	42.5	52.5	-	-	-	Fig2	0.9
GBT40 - SHC 6 - 90	6	25	28	-	90	27.5	37.5	-	44	M5×0.8	Fig1	1.3
SHC 8 - 90	8	27	30	-	90	27.5	37.5	-	39	-	Fig1	1.3
SHC 10 - 90	10	29	32	50	90	32.5	42.5	10	44	M6×1.0	Fig1	1.35
SHC 12 - 90	12	31	34	50	90	37.5	47.5	10	44	-	Fig1	1.4
SHC 16 - 90	16	35	38	50	90	42.5	52.5	10	48	M8×1.0	Fig1	1.5
SHC 20 - 90	20	40	43	-	90	42.5	52.5	-	-	-	Fig2	2.0
SHC 25 - 100	25	53	57	-	100	51	61	-	73	M16×1.0	Fig2	2.1
SHC 32 - 105	32	58	63	-	105	55	65	-	82	-	Fig2	2.5
GBT50 - SHC 6 - 120	6	25	28	-	120	27.5	37.5	-	44	M5×0.8	Fig1	4.1
SHC 8 - 120	8	27	30	-	120	27.5	37.5	-	44	-	Fig1	4.7
SHC 10 - 120	10	29	32	50	120	32.5	42.5	10	44	M6×1.0	Fig1	4.6
SHC 12 - 120	12	31	34	50	120	37.5	47.5	10	44	-	Fig1	4.9
SHC 16 - 120	16	35	38	50	120	42.5	52.5	10	48	M8×1.0	Fig1	5.0
SHC 20 - 120	20	40	43	-	120	42.5	52.5	-	-	-	Fig2	4.4
SHC 25 - 105	25	53	57	-	105	51	61	-	67	M16×1.0	Fig2	5.6
SHC 32 - 115	32	58	63	-	115	55	65	-	73	-	Fig2	6.0
SHC 32 - 150	32	58	63	-	150	55	65	-	112	-	Fig2	6.7
