Bầu kẹp tốc độ cao GSK Series GBT Shank - Selux (P CLASS)

Mô tả sản phẩm bầu kẹp tốc độ cao GSK Series GBT Shank

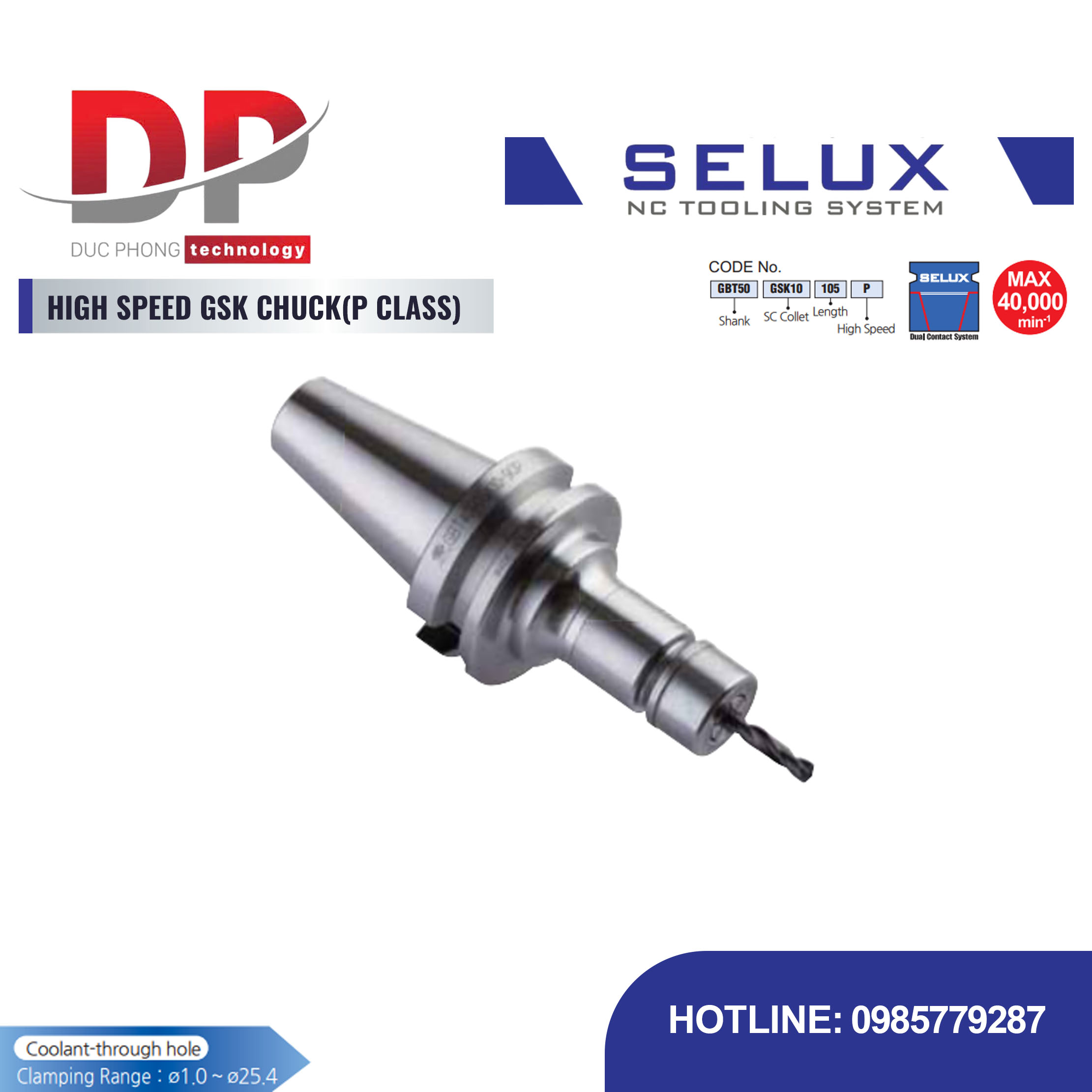

Bầu kẹp tốc độ cao GSK Series GBT Shank - Selux (P CLASS) là loại đầu kẹp dụng được thiết kế chuyên biệt cho các ứng dụng gia công tốc độ cao, với độ chính xác vượt trội.  Sản phẩm này sử dụng collet loại P-Class và có khả năng hoạt động ở tốc độ lên đến 40.000 vòng/phút. Thiết kế nhỏ gọn và chắc chắn giúp bầu kẹp đạt được độ cân bằng và độ ổn định cao, giảm thiểu rung động trong quá trình gia công.

Đặc điểm nổi bật

• Tốc độ cực cao: Bầu kẹp tốc độ cao GSK Series GBT Shank được tối ưu hóa cho gia công tốc độ cao, với tốc độ tối đa lên đến 40.000 vòng/phút (G2.5).
• Độ chính xác vượt trội: Đảm bảo độ chính xác đồng tâm tuyệt vời, giúp tăng cường hiệu suất cắt và kéo dài tuổi thọ của dụng cụ.
• Lực kẹp mạnh mẽ: Với lực kẹp mạnh mẽ của độ côn 8, bầu kẹp giữ chặt dụng cụ một cách ổn định, ngay cả trong điều kiện gia công tốc độ cao.
• Thiết kế nhỏ gọn: Thiết kế đai ốc tròn mang lại kiểu dáng nhỏ gọn, tiện lợi cho việc sử dụng.
• Hệ thống tiếp xúc kép: Sản phẩm có thể sử dụng trên cả trục chính BT tiếp xúc hai mặt và trục chính BT tiêu chuẩn, mang lại tính linh hoạt cao.
• Hệ thống làm mát xuyên tâm: Bầu kẹp GSK Series GBT Shank được trang bị lỗ làm mát bên trong, giúp dẫn dung dịch làm mát trực tiếp đến khu vực cắt, tăng hiệu quả tản nhiệt và chất lượng gia công.

Lưu ý

• Phạm vi kẹp: Từ Ø1.0mm đến Ø25.4mm.
• Collet khuyến nghị: Nên sử dụng collet SC loại P-Class khi dùng bầu kẹp GSK.
• Đai ốc hoặc chuôi của bầu kẹp có thể bị hỏng nếu siết quá mạnh.
• Đối với các tác vụ gia công đặc biệt, có thể yêu cầu phụ phí để cân bằng động tốc độ cao.

Thông số

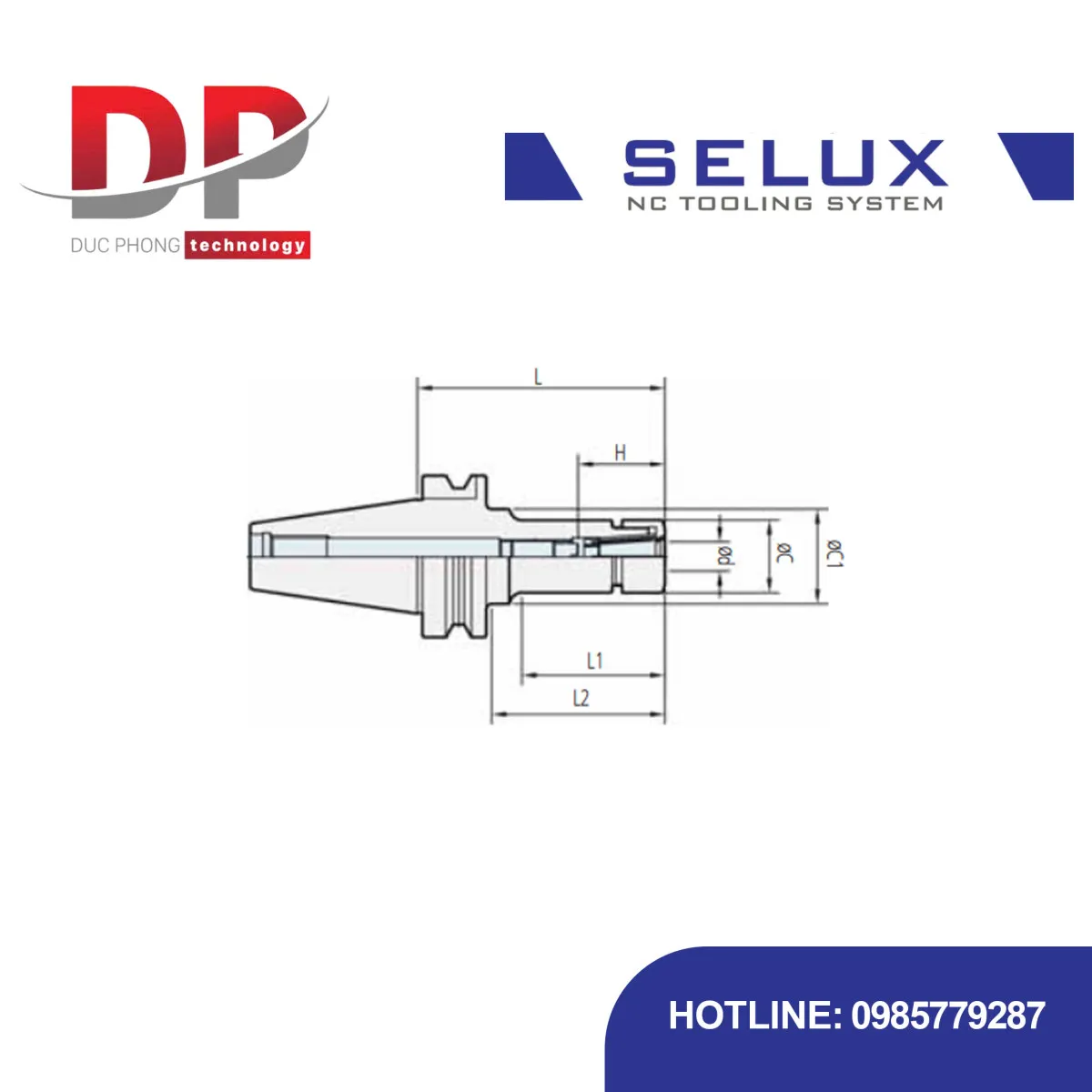

Code No.	ød	øC	øC1	H Min	H Max	L	L1	L2	Collet	MAX rpm	Weight (kg)
GBT30 - GSK 6 - 60P	0.9~6.0	19.5	19.5	21	35	60	33	33	SC6P	–	0.7
- 90P	0.9~6.0	19.5	32	21	35	90	56	65	SC6P	–	0.7
GSK10 - 60P	1.75~10.0	27.5	27.5	30	50	60	35	35	SC10P	40,000	0.9
- 90P	1.75~10.0	27.5	32	30	50	90	56	65	SC10P	40,000	1.0
-120P	1.75~10.0	27.5	40	30	50	120	95	95	SC10P	40,000	1.1
GSK13 - 60P	2.75~13.0	33	33	31	50	60	35	35	SC13P	40,000	1.0
- 90P	2.75~13.0	33	31	65	90	65	65	SC13P	40,000	1.1
GSK16 - 60P	2.75~16.0	40	40	45	60	60	37	37	SC16P	30,000	1.1
- 90P	2.75~16.0	40	45	65	90	67	67	SC16P	30,000	1.2
GBT40 - GSK 6 - 60P	0.9~6.0	19.5	32	21	35	60	30	30	SC6P	–	1.0
- 90P	0.9~6.0	19.5	32	21	35	90	51	60	SC6P	–	1.1
-120P	0.9~6.0	19.5	32	21	35	120	71	71	SC6P	–	1.4
GSK10 - 60P	1.75~10.0	27.5	27.5	30	50	60	32	32	SC10P	25,000	1.1
- 90P	1.75~10.0	27.5	40	30	50	90	48	60	SC10P	25,000	1.2
-120P	1.75~10.0	27.5	40	30	50	120	73	90	SC10P	25,000	1.4
-150P	1.75~10.0	27.5	34.5	30	50	150	118	118	SC10P	25,000	1.6
GSK13 - 60P	2.75~13.0	33	33	31	65	60	28	28	SC13P	25,000	1.2
- 90P	2.75~13.0	33	31	65	90	58	58	SC13P	25,000	1.4
-120P	2.75~13.0	33	31	65	120	88	88	SC13P	25,000	1.6
GSK16 - 60P	2.75~16.0	40	40	50	65	60	32	32	SC16P	25,000	1.3
- 90P	2.75~16.0	40	40	67	90	58	58	SC16P	25,000	1.5
-120P	2.75~16.0	40	40	70	120	88	88	SC16P	25,000	1.7
-150P	2.75~16.0	40	40	70	150	118	118	SC16P	25,000	1.9
GSK20 - 60P	3.6~20.0	48.5	48.5	47	60	60	32	32	SC20P	20,000	1.6
- 90P	3.6~20.0	48.5	48.5	60	90	90	58	58	SC20P	20,000	2.0
-120P	3.6~20.0	48.5	48.5	60	120	90	95	SC20P	20,000	2.0
GSK25 - 75P	15.6~25.4	55	55	55	75	90	46	46	SC25P	20,000	1.5
- 90P	15.6~25.4	55	55	75	90	61	61	SC25P	20,000	1.8
-120P	15.6~25.4	55	55	85	120	91	91	SC25P	20,000	2.0

HIGH SPEED GSK CHUCK(P CLASS)

Code No.	ød	øC	øC1	H Min	H Max	L	L1	L2	Collet	MAX rpm	Weight (kg)
GBT50 - GSK 6 -105P	0.9~6.0	19.5	32	21	35	105	55	64	SC6P	20,000	3.8
-135P	0.9~6.0	19.5	32	21	35	135	60	92	SC6P	20,000	4.0
-165P	0.9~6.0	19.5	32	21	35	165	65	114	SC6P	20,000	4.2
GSK10 -105P	1.75~10.0	27.5	27.5	30	50	105	55	72	SC10P	20,000	4.2
-135P	1.75~10.0	27.5	32	30	50	135	70	92	SC10P	20,000	4.4
-165P	1.75~10.0	27.5	36	30	50	165	75	114	SC10P	20,000	4.6
GSK13 -105P	2.75~13.0	33	33	31	65	105	62	62	SC13P	20,000	4.5
-135P	2.75~13.0	33	36	31	65	135	92	92	SC13P	20,000	4.7
-165P	2.75~13.0	33	45	31	65	165	120	120	SC13P	20,000	4.9
GSK16 -105P	2.75~16.0	40	40	40	70	105	62	62	SC16P	20,000	4.9
-135P	2.75~16.0	40	50	40	70	135	92	92	SC16P	20,000	5.1
-165P	2.75~16.0	40	50	40	70	165	120	120	SC16P	20,000	5.3
GSK20 -105P	3.6~20.0	48.5	48.5	47	80	105	62	62	SC20P	15,000	4.8
-135P	3.6~20.0	48.5	48.5	47	80	135	92	92	SC20P	15,000	5.0
-165P	3.6~20.0	48.5	48.5	47	80	165	122	122	SC20P	15,000	5.2
GSK25 -105P	15.6~25.4	55	55	55	85	105	62	62	SC25P	15,000	5.2
-135P	15.6~25.4	55	55	55	85	135	92	92	SC25P	15,000	5.4
-165P	15.6~25.4	55	55	55	85	165	122	122	SC25P	15,000	5.6

Spare Parts

Type	Nut	Adjust Screw	Spanner	Collet
GSK 6P	SCN-6P	BTD0825-C	SC6-PH	SC6-øP
GSK10P	SCN-10P	BTD1225-C	SC10-PH	SC10-øP
GSK13P	SCN-13P	BTD1525-C	SC13-PH	SC13-øP
GSK16P	SCN-16P	BTD1830-C	SC16-PH	SC16-øP
GSK20P	SCN-20P	BTD2230-C	SC20-PH	SC20-øP
GSK25P	SCN-25P	BTD2838-C	SC25-PH	SC25-øP
