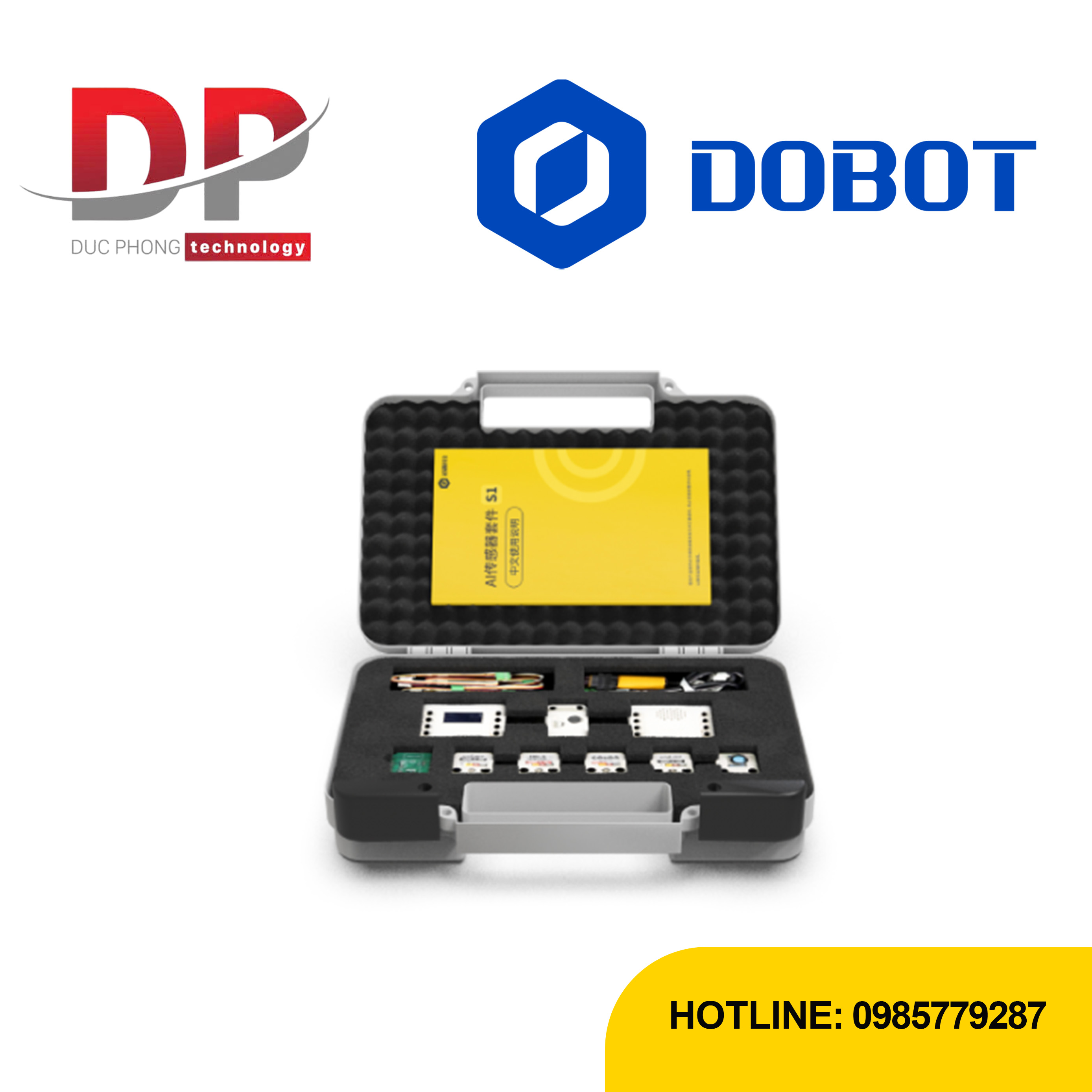

Bộ cảm biến Dobot cho Magician Lite

Đặc điểm sản phẩm:

• Khả năng mở rộng đa dạng: Bộ kit bao gồm nhiều mô-đun cảm biến và điều khiển khác nhau (như Cảm biến ánh sáng, Cảm biến nhiệt độ-độ ẩm, Cảm biến cử chỉ, Servo micro, Chiết áp núm xoay, v.v.), cho phép mở rộng chức năng tùy chỉnh cho robot Magician Lite.

• Hỗ trợ lập trình đa nền tảng: Có thể được lập trình bằng cả ngôn ngữ Python và lập trình đồ họa (Blockly), giúp người mới học dễ dàng tiếp cận và bắt đầu các dự án lập trình tự động hóa và robot dành cho giáo dục và nghiên cứu.

• Tăng cường tư duy logic: Cung cấp các tùy chọn lập trình khối và mã kịch bản, giúp học sinh phát triển tư duy logic và kỹ năng giải quyết vấn đề thông qua thực hành kỹ thuật.

• Thực hành kỹ thuật linh hoạt: Cho phép kết hợp tự do nhiều mô-đun điện tử để hiện thực hóa các ý tưởng kỹ thuật phức tạp, từ điều khiển đầu vào (input) đến điều khiển đầu ra (output).

• Tương thích cao: Các mô-đun cảm biến kết nối dễ dàng với các cổng của Magic Box thông qua nhiều chế độ truyền thông tiêu chuẩn như I2C, ADC, IO và PWM.

Module	Chế độ truyền thông	Cổng	Ghi chú
Cảm biến ánh sáng . Chiết áp núm xoay . Cảm biến âm thanh	ADC	Port3/Port4	Đầu vào tương tự
Joystick . Cảm biến nhiệt độ-độ ẩm . Cảm biến cử chỉ . Cảm biến màu	I2C	Port1~Port6	Đầu vào số
Servo micro	PWM	Port3~Port6	Đầu vào PWM
Module LED	Single-bus	Port1~Port6	-
Cảm biến PIR . Nút kép . Công tắc quang điện	IO	Port1~Port6	IO thông thường

Joystick
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	I2C
Cáp kết nối	Cáp cảm biến đa năng
Giá trị đầu ra X/Y	10 ~ 250
Giá trị đầu ra Z	0: nhả; 1: nhấn
Điện áp	5V
Dòng điện	50mA

Nút kép
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	IO
Cáp kết nối	Cáp cảm biến đa năng
Điện áp	5V
Dòng điện	50mA

Cảm biến PIR
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	IO
Cáp kết nối	Cáp cảm biến đa năng
Khoảng cách phát hiện	150cm
Thời gian trễ	2s
Phạm vi cảm ứng	< 100°
Dòng điện tĩnh	< 60uA
Nhiệt độ hoạt động	-20 ~ 80°C
Điện áp	5V
Dòng điện	50mA

Cảm biến cử chỉ
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	I2C
Hỗ trợ cử chỉ	Hỗ trợ cử chỉ: lên, xuống, trái, phải, tiến, lùi, theo chiều kim đồng hồ, ngược chiều kim đồng hồ
Khoảng cách nhận diện hiệu quả	5cm - 15cm
Điện áp	5V
Dòng điện	50mA

Cảm biến quang điện
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	IO
Cáp kết nối	Đã bao gồm
Phạm vi giá trị	0 (không che), 1 (có che)
Môi trường phát hiện tiêu chuẩn	ánh sáng mặt trời dưới 10000LX, đèn sợi đốt dưới 3000LX
Vật thể phát hiện	vật thể trong suốt hoặc mờ đục
Nhiệt độ hoạt động	-25°C~ 55°C
Thời gian phản hồi	<2ms

Cảm biến âm thanh
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port3 ~Port4)
Chế độ truyền thông	ADC
Cáp kết nối	Cáp cảm biến đa năng
Phạm vi giá trị	0-1023
Độ nhạy	（48dB至52dB）@1kHz
Trở kháng micro	2.2k ohms
Tần số micro	16-20 kHz
Tỷ lệ tín hiệu/nhiễu	54dB

Cảm biến nhiệt độ-độ ẩm
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	I2C
Cáp kết nối	Cáp cảm biến đa năng
Phạm vi nhiệt độ	0~60 °C/±1°C
Phạm vi độ ẩm	10-90% RH ±5% RH
Điện áp	5V
Dòng điện	50mA

Cảm biến màu
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	I2C
Cáp kết nối	Cáp cảm biến đa năng
Kết quả nhận diện màu	0: không màu; 1: đỏ; 2: xanh lá; 3: xanh dương; 4: vàng; 5: đen; 6: trắng
Giá trị màu RGB	0~200 (giá trị càng lớn màu càng đậm)
Điện áp	5V
Dòng điện	50mA

Module LED
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	monobus
Cáp kết nối	Cáp cảm biến đa năng
Phạm vi RGB	0~255
Phạm vi độ sáng	0~100%
Điện áp	5V
Dòng điện	50mA

Cảm biến ánh sáng
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port3 ~Port4)
Chế độ truyền thông	ADC
Cáp kết nối	Cáp cảm biến đa năng
Kết quả nhận diện màu	0: không màu; 1: đỏ; 2: xanh lá; 3: xanh dương; 4: vàng; 5: đen; 6: trắng
Giá trị màu RGB	0~200 (giá trị càng lớn màu càng đậm)
Điện áp	5V
Dòng điện	50mA

Chiết áp núm xoay
Điện áp đầu ra	0~2500mV
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port3 ~Port4)
Chế độ truyền thông	ADC
Cáp kết nối	Cáp cảm biến đa năng
Giá trị trả về độ sáng	0-407 (dao động mạnh là bình thường)
Điện áp	5V
Dòng điện	50mA

Servo micro
Cách kết nối	kết nối với bất kỳ cổng xanh nào của Magic Box (Port1 ~Port6)
Chế độ truyền thông	PWM
Cáp kết nối	Cáp cảm biến đa năng
Tốc độ servo	0.1sec/60*/4.8V；0.09sec/60*/6.0V
Mô-men xoắn	1.6kg.cm/4.8V；1.8kg.cm/6.0V
Tần số PWM	50Hz/0.5~2.5MS
Điện áp	4.8-6.0V
Dòng điện	60mA
