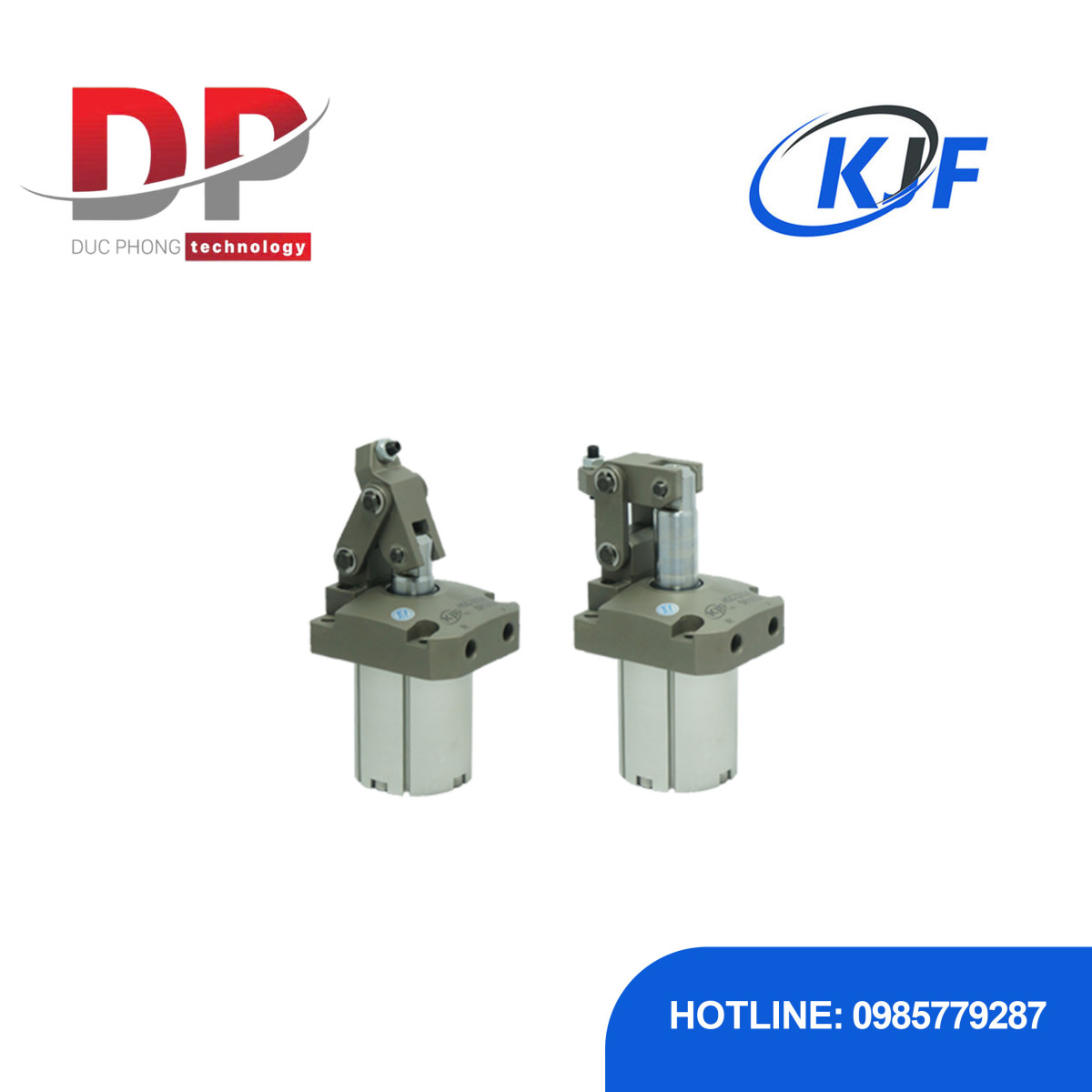

Bộ kẹp liên kết (bản lề) cảm biến từ khí nén KJF HGC-AE

Mã sản phẩm: KJF HGC-AE

Thương hiệu: KJF

Xuất xứ: Hàn Quốc

Hà Nội
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: Tầng 7, Căn số 32V5A, KĐT Văn Phú, phường Phú La, quận Hà Đông, TP. Hà Nội

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Thành phố Hồ Chí Minh
Hotline: 0985779287
Email: info@ducphong.vn
Địa chỉ: 228/55, Thống Nhất, P. 10, Q. Gò Vấp, TP. HCM

Thời gian làm việc: Từ 8h - 17h từ Thứ 2 đến Thứ 6. Sáng thứ 7 từ 8h-12h, nghỉ Chủ Nhật

Đang tải

Hình	Mã hàng	Mô tả	Giá bán (vnđ)	Số lượng

ĐẶC ĐIỂM NỔI BẬT

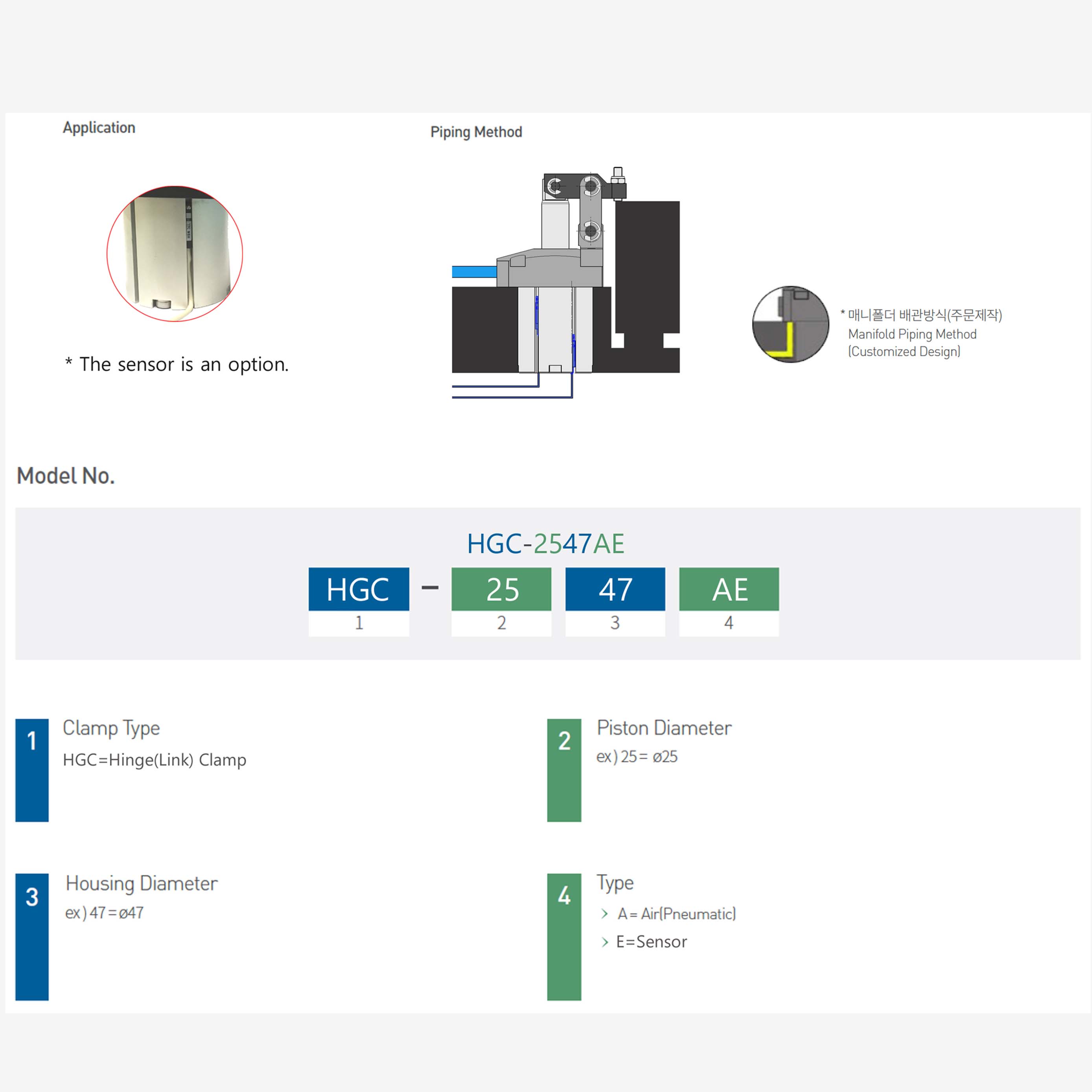

Tích hợp cảm biến từ tính: Cảm biến từ kiểu tích hợp (Built-In Magnet Type Sensor) cho phép theo dõi và xác nhận trạng thái kẹp (Clamp) hoặc nhả kẹp (Unclamp), nâng cao độ tin cậy của hệ thống tự động. (Lưu ý: Cảm biến không bao gồm kèm theo).
Thiết kế bản lề (Hinge/Link): Cung cấp cơ chế kẹp linh hoạt và lực kẹp mạnh mẽ theo phương ngang.

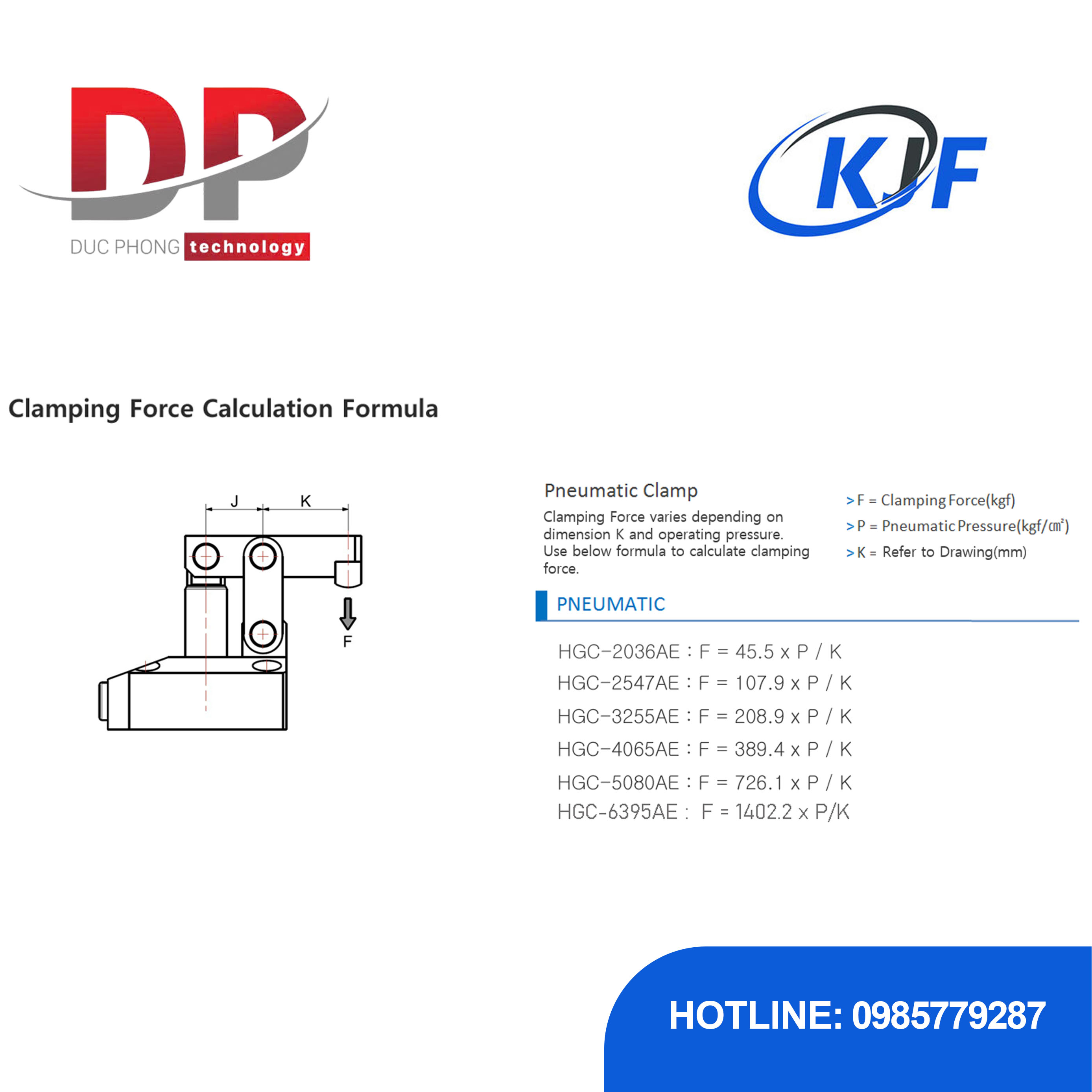

Lực kẹp mạnh: Cung cấp lực kẹp cao (lên đến 200 kgf cho mã HGC-6395AE ở 5 kgf/cm²), duy trì độ cứng cao cho chi tiết gia công trong quá trình hoạt động.
Tác động kép: Cơ chế tác động kép (Double Acting) giúp điều khiển hành trình kẹp và nhả kẹp một cách nhanh chóng và chủ động.
Hiệu suất cao: Hoạt động bằng khí nén, dễ dàng tự động hóa, góp phần đạt hiệu suất cao trong các dây chuyền sản xuất tự động.
Áp suất vận hành chung: 3~9.99 kgf/㎠.
Nhiệt độ vận hành chung: 0~60 độ.

Specifications

Model No.	Clamping Force(kgf)	Piston Diameter(ø)	Effective Area(㎠)	Stroke(mm)			Operating Pressure Range (kgf/㎠)	Operating Temperature Range(℃)	Weight (kg)
Model No.	@5kgf/㎠	Piston Diameter(ø)	Effective Area(㎠)	Total	Clamp	Extra	Operating Pressure Range (kgf/㎠)	Operating Temperature Range(℃)	Weight (kg)
HGC-2036AE	12	20	3.14	18.5	16.0	2.5	3~9.99	0~60	0.60
HGC-2547AE	31	25	4.9	24.0	21.5	2.5			1.51
HGC-3255AE	52	32	8.04	28.0	25.5	2.5			2.27
HGC-4065AE	78	40	12.56	33.0	30.0	3.0			3.41
HGC-5080AE	125	50	19.63	39.0	36.0	3.0			5.78
HGC-6395AE	200	63	31.16	50.0	47.0	3.0			7.0

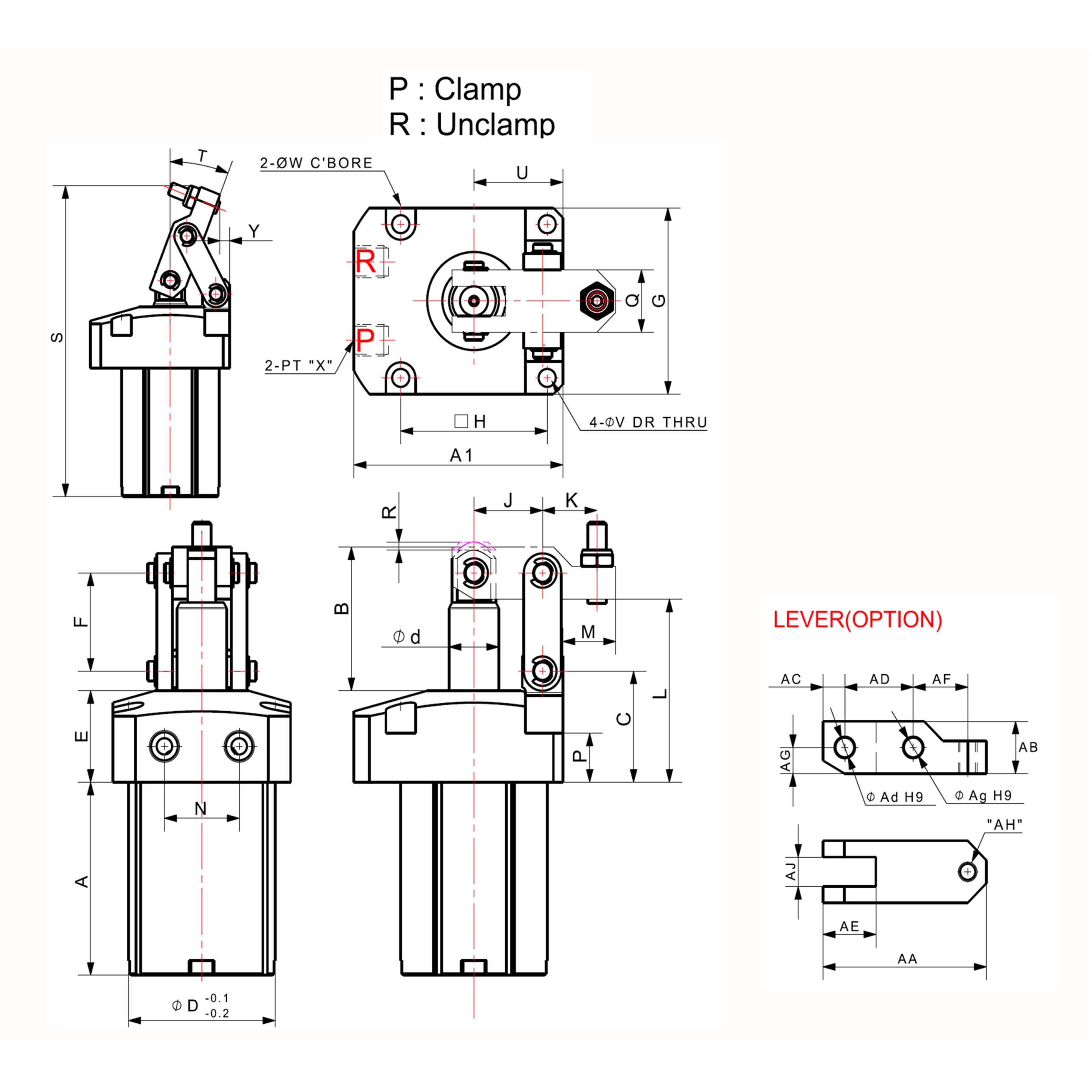

MODEL NO	Order	Download			Dimensions(mm)
MODEL NO	Order	2D	3D	PDF	A	A1	B	C	øD	ød	E	F	G	H	J	K	L	M	N	P	Q	R	S	T	U	V	W	X	Y	AA	AB	AC	AD	AE	AF	AG	AH	AJ	øAd	øAg
HGC-2036AE					41.0	49.0	30.5	28.0	36.0	10.0	23.0	20.0	40.0	31.5	14.5	19.0	41.0	18.5	16.0	14.0	10.0	2.5	105.3	19.6°	20.0	4.5	7.5	PT1/8	2.9	43.0	12.5	4.5	14.5	10.0	19.0	4.5	M5	5.0	5.0	5.0
HGC-2547AE					59.0	67.0	44.0	34.0	47.0	16.0	28.0	30.0	57.0	47.0	22.0	17.5	56.0	17.0	24.0	15.0	19.0	2.5	142.7	21.2°	28.5	5.5	9.5	PT1/8	4.6	52.5	16.0	7.0	22.0	17.0	17.5	8.0	M6	9.0	6.0	6.0
HGC-3255AE					63.0	78.0	55.0	41.0	55.0	20.0	28.0	33.0	70.0	55.0	26.0	20.0	65.5	17.0	30.0	15.0	22.0	2.5	158.4	23°	35.5	6.6	11.0	PT1/8	6.4	60.0	18.0	8.0	26.0	19.5	20.0	9.0	M6	11.0	6.0	8.0
HGC-4065AE					72.0	91.0	64.0	42.0	65.0	25.0	30.0	41.0	78.0	63.0	31.0	25.0	72.0	22.0	33.0	15.0	26.0	3.0	182.3	23.3°	42.0	9.0	14.0	PT1/4	6.6	72.0	22.0	8.0	31.0	23.0	25.0	11.0	M8	11.0	8.0	10.0
HGC-5080AE					85.0	108.0	49.0	76.0	49.0	32.0	35.0	48.0	88.0	70.0	37.0	29.0	83.0	26.0	35.0	18.0	30.0	3.0	213.9	24.2°	50.0	11.0	18.0	PT1/4	6.1	86.0	28.0	10.0	37.0	28.0	29.0	14.0	M10	13.0	10.0	12.0
HGC-6395AE					97.0	129.0	92.0	54.0	95.0	40.0	36.0	56.0	106.0	85.0	45.0	35.0	92.0	30.0	40.0	18.0	38.0	3.0	244.0	25.3	62.0	13.0	20.0	PT1/4	6.5	104.0	36.0	12.0	45.0	36.0	35.0	18.0	M10	17.0	12.0	16.0
