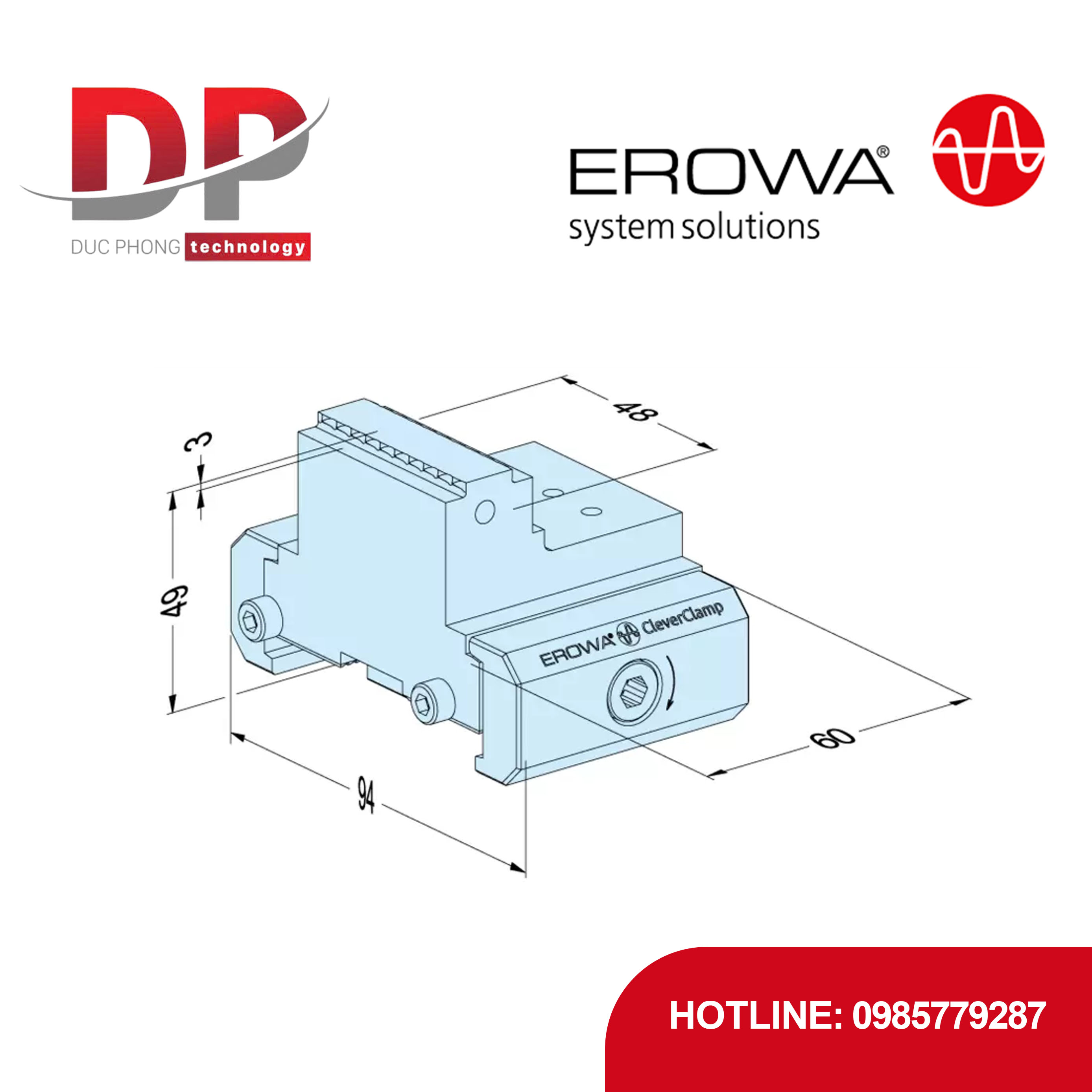

Chi tiết chặn EROWA ER-099263 5X Stamp, CleverClamp, thép tôi cứng, kẹp dập 5 trục

Thông tin sản phẩm:

• Thiết kế: Là chi tiết được làm từ thép, đã được tôi cứng (Steel, hardened).

• Cấu hình: Chiều rộng 48 mm, chiều cao 49 mm (height 49mm).

• Ứng dụng: Là chi tiết chặn (Stop element) trong hệ thống mô-đun CleverClamp.

• Đặc điểm: Chi tiết chặn có khả năng tiếp cận trục chính máy tốt hơn (better machine spindle accessibility) cho các ứng dụng 5 trục (5-axis applications).

• Đặc điểm bề mặt: Có đường viền dập (stamp contours), lý tưởng khi kết hợp với các chi tiết kẹp dập (stamp clamping elements) để kẹp phôi thô (blanks) ở chiều cao kẹp tối thiểu là 3 mm (minimum clamping height of 3mm).

• Lắp đặt: Lắp trên thanh ray CleverClamp (CleverClamp rail).

• Lợi ích: Chiều cao 49mm giúp nâng điểm chặn lên, tối ưu hóa không gian làm việc và khả năng tiếp cận của dụng cụ cắt trong gia công 5 trục. Việc sử dụng kẹp dập giúp cố định phôi thô cực kỳ an toàn chỉ với chiều cao kẹp tối thiểu, đảm bảo độ cứng ổn định và hiệu suất cao cho quá trình gia công phức tạp.

• Đa ứng dụng: Phù hợp cho cả quy trình gia công EDM chìm (For EDM sinking) và gia công cắt gọt (For chip-removing processes).

Thông số kỹ thuật:

• Mã sản phẩm: ER-099263

• Tên hệ thống: Stop 5X Stamp (Chi tiết chặn 5X Stamp).

• Vật liệu: Thép tôi cứng.

• Kích thước: Rộng 48 mm, Cao 49 mm.

• Bề mặt: Có đường viền dập (Stamp contours).

• Ứng dụng tối ưu: Gia công 5 trục, kẹp phôi thô ở chiều cao tối thiểu 3 mm.
