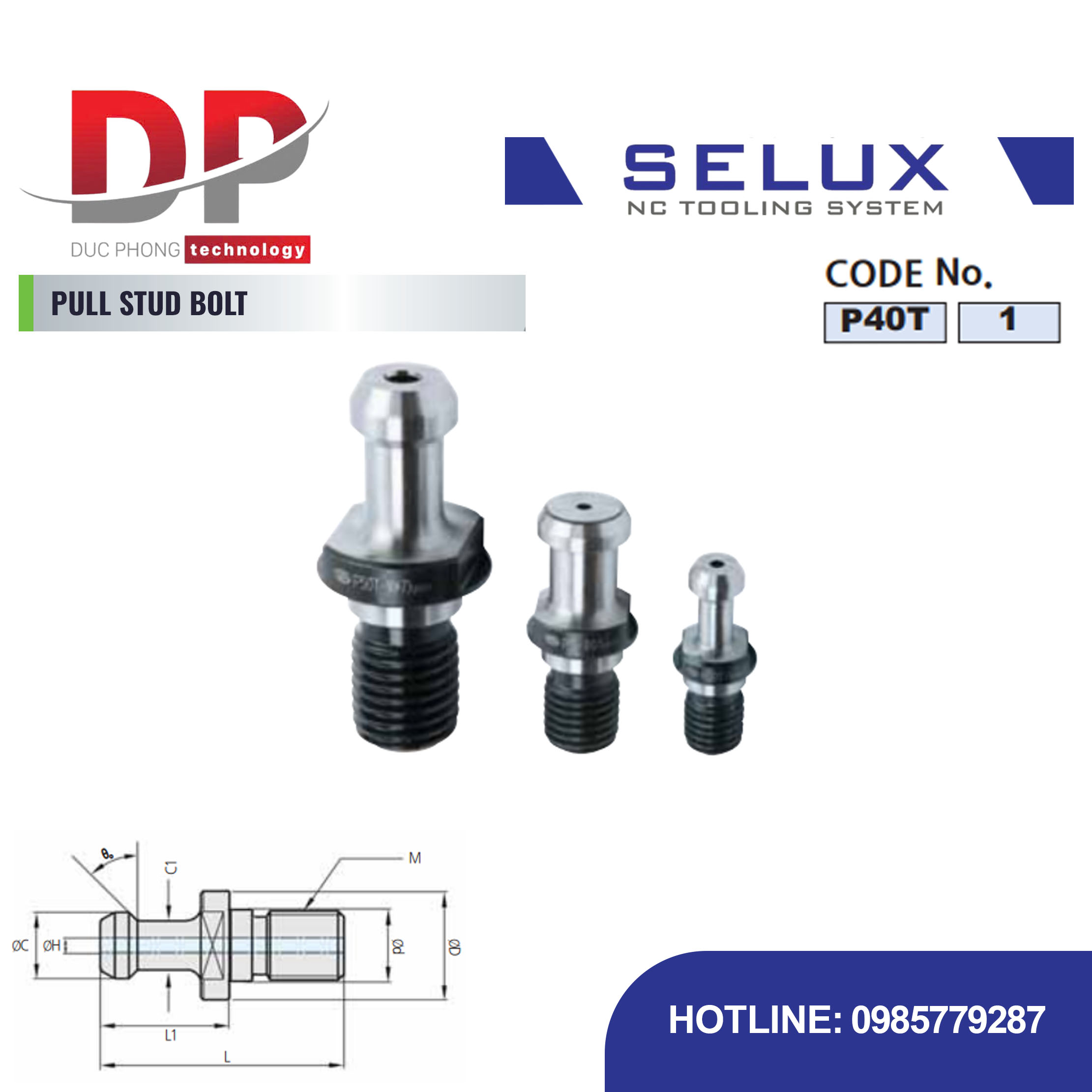

Đai ốc kéo Series Accessory - Selux (PULL STUD BOLT)

Mô tả sản phẩm đai ốc kéo Series Accessory



Đai ốc kéo Series Accessory - Selux (PULL STUD BOLT) là một phụ kiện thiết yếu, được gắn vào đuôi bầu kẹp dụng cụ để tạo điểm móc cho cơ cấu kẹp tự động của trục chính máy CNC.

Đặc điểm nổi bật

• Vật liệu: Được làm từ nguyên liệu thô có độ bền kéo tuyệt vời.
• Xử lý nhiệt: Được xử lý bằng quy trình thấm cacbon và nhiệt luyện để tăng độ cứng và khả năng chống mòn cho bề mặt.
• Độ chính xác: Có bề mặt mài hoàn toàn để đảm bảo độ chính xác cao trong quá trình kẹp và độ đồng tâm.
• Mã sản phẩm: Mã $\text{P40T 1}$ cho biết đây là $\text{Pull Stud Bolt}$ tiêu chuẩn, với $\text{P40T}$ có thể là ký hiệu cho loại côn.

Thông số

Code No.	ød	øD	L	øC	C1	θ°	L1	M	øH
PS-16 / P30T-1	12.5	16.5	43	11	7	45°	–	M12	2.5
PS-17 / P30T-2	12.5	16.5	43	11	7	30°	–	M12	2.5
P30T-1(ø2.5)	12.5	16.5	43	11	7	45°	–	M12	2.5
P40T-1 / PS-1	17	23	60	15	10	45°	35	M16	3
P40T-2 / PS-2	17	23	60	15	10	30°	35	M16	3
P40T-1(ø3) / PS-73	17	23	60	15	10	45°	35	M16	3 (O-RING)
P40T-2(ø3) / PS-H28	17	23	60	15	10	30°	35	M16	3 (O-RING)
P40T-1HS / PS-H28	17	23	60	15	10	45°	35	M16	3
P40T-3F / PS-08	17	23	54.6	15	10	0°	29.6	M16	–
P40-1F / PS-G5	17	22	44.11	18.8	12.45	45°	19.11	M16	7
PS-G51 / PS-G58	17	23	50	15	10	0°	25	M16	7
PS-805 / PS-806	17	22	54	19	14	15°	29	M16	6
MP-40 / PS-P5	17	23	50	15	10	0°	25	M16	7
DIN69872-A40 / PS-309	17	23	54	19	14	15°	26	M16	7
DIN69872-B40 / PS-302	17	22.5	44.5	18.95	12.95	45°	16.4	M16	7.35
ISO7388/2-A40 / PS-A1	17	22.5	44.5	18.95	12.95	45°	16.4	M16	7.35
ISO7388/2-B40 / PS-A4	17	22.5	44.5	18.95	12.95	45°	16.4	M16	7.35
P50T-1 / PS-5	25	38	85	23	17	45°	45	M24	7
P50T-2 / PS-6	25	38	85	23	17	30°	45	M24	7 (O-RING)
P50T-1(ø7) / PS-5E	25	38	85	23	17	45°	45	M24	7
P50T-2(ø7) / PS-6E	25	38	85	23	17	30°	45	M24	7 (O-RING)
P50T-1HS / PS-H33	25	38	85	23	17	45°	45	M24	7
P50-1F / PS-0	25	38	85	23	17	0°	45	M24	7
P50-1FH / PS-H33	25	38	85	23	17	0°	45	M24	7
PS-G45 / PS-G41	25	37	65.2	28.97	20.83	45°	25.2	M24	10
PS-809 / PS-810	25	38	74	28	21	15°	34	M24	10
MP-50 / PS-P	25	36	71.4	24	18	0°	31	M24	10
PS-B1 / PS-512	25	38	110	22	18	30°	72	M24	11.5
DIN69872-A50 / PS-581	25	36	74	28	21	15°	34	M24	11.5
DIN69872-B50 / PS-A3	25	37	65.5	29.1	19.65	45°	25.55	M24	11.5
ISO7388/2-A50 / PS-A6	25	37	65.5	29.1	19.65	45°	25.55	M24	11.5

PULL STUD BOLT SPEC

장비 회사명	모델명	공구 형식	PSB	Oil Hole Type
DOOSAN	ACE-TC3200D	BT30	P30T-1	P40T-1(3)
	ACE-TC400
	ACE-HC400/500
	ACE-HP4000/5100
	ACE-V430	BT40	JISB6339B40(PS-805)	P40T-1(3)
	ACE-VC500
	ACE-VM5410/510
	ACE-VM640
	ACE-VM450
	Mynx 410
	Mynx NM410
	ACE-H100	BT50	P50T-1	P50T-1(7)
	ACE-HM500/630/800
	ACE-HP500/630
	ACE-VM710
	ACE-VM900/950
	Mynx 500
	Mynx 650
	Mynx 750
	NR 510M
	NR 700
	NR 5000
	VM 70(H)
	VM 84
	VM 925L
	VM 560/50
WA	MX 380/420	BT30	P30T-1
	VX 380T/420T
	KV 45/45P	BT40	P40T-1	P40T-1(3)
	VX 400/460
	VX 500
	VX 510M/660M
	VX 700/40	BT50	P50T-1	P50T-1(7)
	VX 700/50
	KV 60N/90
	VX 750
	WA500/50

장비 회사명	모델명	공구 형식	PSB	Oil Hole Type
SMEC	Any Mill LCV30A/B	BT30	P30T-2	P50T-2(7)
	Any Mill LCV55S	BT50	P50T-2	P50T-2(7)
	Any Mill LCV650
	Any Mill LCV66
	Any Mill LCV80
	DMC-3000		P50T-1F	PS50-1FH
HWACHEON	PCH40	BT40	P40T-1	P40T-1(3)
	PCH50	BT50	P50T-1	P50T-1(7)
	SIRIUS-1	BT30	P30T-1
	SIRIUS-550	BT40	P40T-1	P40T-1(3)
	SIRIUS-UL/ULG
	SIRIUS-1250B	BT50
	SIRIUS-650/650N			PS50-1FH
	SIRIUS-700	BT50	PS50-1F	PS50-1FH
	SIRIUS-7040
	SIRIUS-850/850N
HASS	TM-1/2	BT40	P40T-1	P40T-1(3)
	VF-4SS/3SS/2SS
	VF-2TR
	VF-5/50TR	BT50	P50T-1	P50T-1(7)
	VF-9/50
	VF-8/50
MAZZAK		BT40	PS-G51
		BT50	PS-G41
MORI SEIKI		BT40	PS40-3F
		BT50	PS50-1F	PS50-1FH
S&T(구 동일)	FX-500H	BT50		P40T-2(3)
	TCH-45	BT40		P40T-1(3)
	TNV-40A
	TNV-80A
	TCH-60	BT50	P50T-2	P50T-2(7)
	TCH80TS
	TNV-650V
