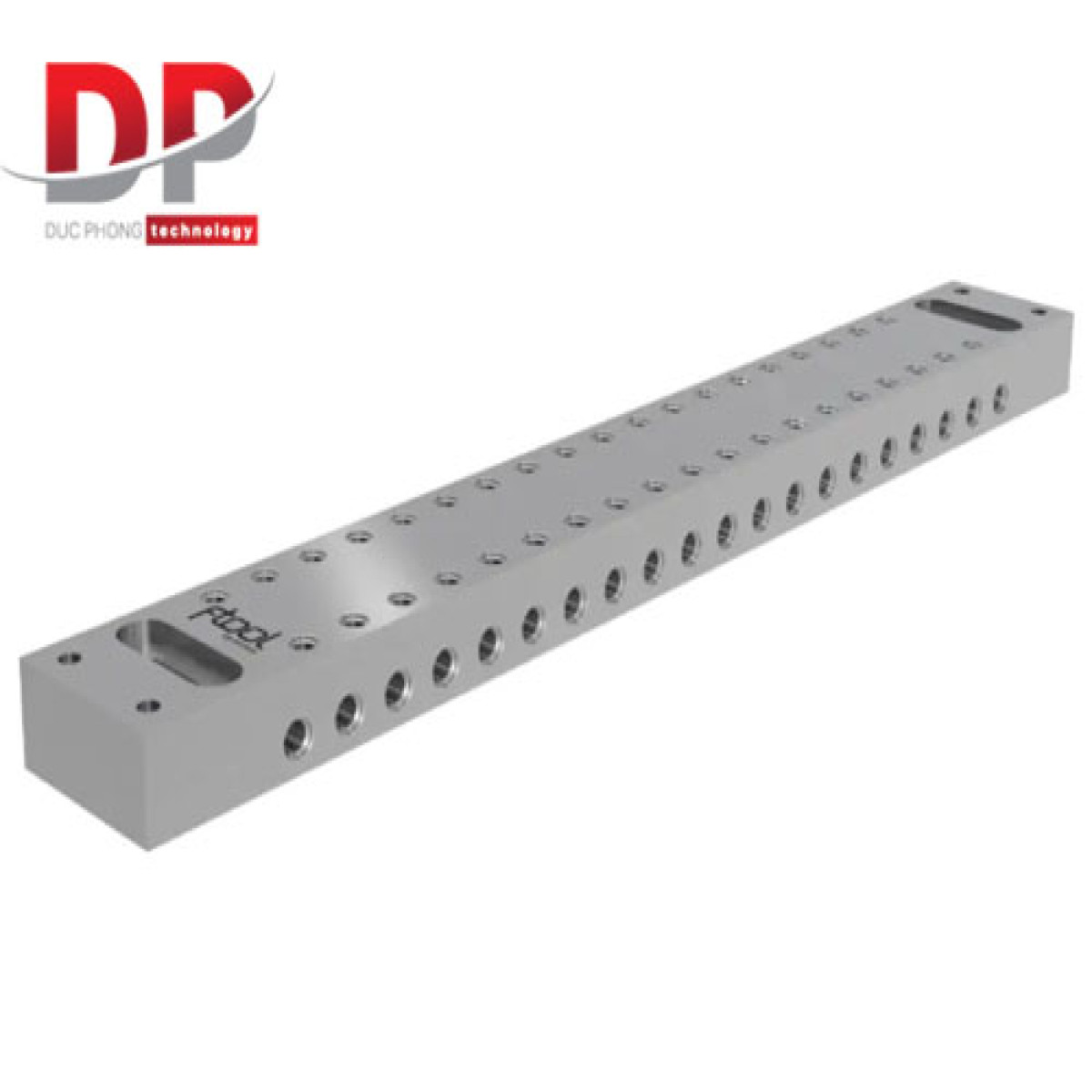

Dầm kẹp EROWA FT-02467 (490x60x30 mm / A=420 mm)

Dầm kẹp EROWA FT-02467 (kích thước 490x60x30 mm / A=420 mm) là một bộ phận cốt lõi được thiết kế để kẹp chặt các chi tiết gia công trên đĩa Z của máy. Được chế tạo từ thép hợp kim cấp cao, chống ăn mòn và đã qua quá trình tôi cứng, các thanh dầm này đảm bảo độ bền vượt trội và độ chính xác cần thiết cho các ứng dụng gia công khắc nghiệt.

Mô tả sản phẩm dầm kẹp EROWA FT-02467



Đặc điểm và Ứng dụng chính

Dầm kẹp FT-02467 mang lại sự linh hoạt và độ tin cậy trong việc kẹp phôi:

• Kẹp chặt an toàn: Sử dụng các kẹp chuyên dụng trên đĩa Z để cố định phôi, đảm bảo ổn định trong suốt quá trình gia công.
• Vật liệu cao cấp: Thanh dầm được mài chính xác từ thép hợp kim cấp cao, có khả năng chống ăn mòn và đã được tôi cứng. Điều này giúp kéo dài tuổi thọ sản phẩm và duy trì hiệu suất ổn định ngay cả trong môi trường sản xuất đòi hỏi cao.
• Điều chỉnh vị trí kẹp: Với tấm khoảng cách 3 mm (bộ 2 chiếc, mã FT 02466), người dùng có thể nâng cao vị trí kẹp của chi tiết lên trên vùng va chạm, tối ưu hóa không gian làm việc và ngăn ngừa các sự cố không mong muốn.
• Cân bằng chính xác: Mức của chi tiết gia công có thể được điều chỉnh và cân bằng một cách tỉ mỉ bằng 4 vít áp suất, đảm bảo phôi nằm phẳng và ổn định tuyệt đối, rất quan trọng cho các phép gia công chính xác.

Bộ sản phẩm bao gồm:

Bộ Dầm kẹp EROWA FT-02467 đi kèm đầy đủ các thành phần cần thiết để lắp đặt và sử dụng hiệu quả:

• 1 x Dầm: Thành phần chính của bộ kẹp, với kích thước 490x60x30 mm và chiều dài làm việc A=420 mm.
• 4 x Miếng chịu áp lực: Dùng để phân bổ đều lực kẹp, bảo vệ bề mặt phôi khỏi bị biến dạng.
• 4 x Bu lông chịu áp lực M8x16: Bu lông được sử dụng để siết chặt các miếng chịu áp lực, đảm bảo lực kẹp đồng đều và chắc chắn.
• 1 Bộ tấm đệm FT 02466: Bao gồm 2 tấm đệm dày 3 mm, dùng để điều chỉnh chiều cao kẹp khi cần thiết.
• 2 x Giá đỡ ER 071901 Z: Các bộ phận hỗ trợ chính cho quá trình kẹp phôi.
• 2 x Vòng đệm giá đỡ ER 007729 Z: Kích thước ø12,5 / 28 x 3 mm, dùng để đệm giữa các giá đỡ, giảm ma sát và tăng độ ổn định.
• 2 x Giá đỡ ER 129968: Các bộ phận giá đỡ bổ sung.
• 4 x Bu lông chìm I6KT M8 x 16 mm (ER 000806): Bu lông chìm lục giác trong, dùng để gắn các bộ phận.
• 2 x Bu lông chìm đặc biệt M8 x 14 mm (ER 017920): Bu lông chìm chuyên dụng với kích thước đặc biệt.
• 2 x Vít trụ I6KT M8 x 40 mm có đầu thấp (ER 019884): Vít trụ với đầu thấp, thích hợp cho những vị trí có không gian hạn chế.

Thông số kỹ thuật dầm kẹp EROWA FT-02467
