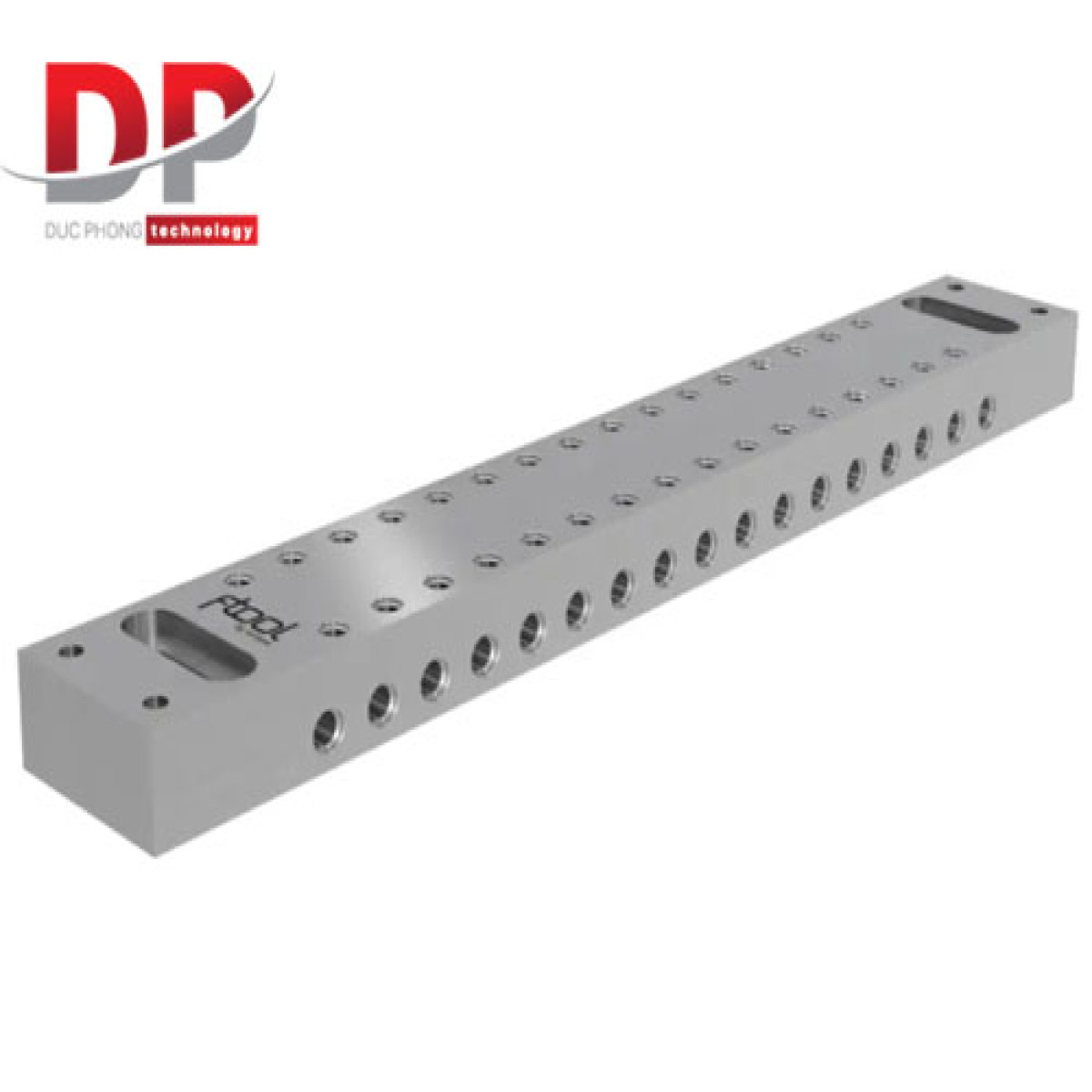

Dầm kẹp EROWA FT-02473 (439x60x30 mm / A=369 mm)

Dầm kẹp EROWA FT-02473 (kích thước 439x60x30 mm / A=369 mm) là một giải pháp chuyên dụng được thiết kế để kẹp chặt các chi tiết gia công một cách chính xác trên đĩa Z của máy. Được chế tạo từ thép hợp kim cấp cao, chống ăn mòn và đã qua quá trình tôi cứng, các thanh dầm này đảm bảo độ bền và độ chính xác vượt trội cho các ứng dụng gia công đòi hỏi khắt khe.

Mô tả sản phẩm dầm kẹp EROWA FT-02473



Đặc điểm và Ứng dụng chính

Dầm kẹp FT-02473 mang lại sự linh hoạt và độ tin cậy cao trong việc kẹp các phôi:

• Kẹp chặt chi tiết: Sử dụng các kẹp chuyên dụng trên đĩa Z để giữ phôi chắc chắn.
• Vật liệu cao cấp: Thanh dầm được mài chính xác từ thép hợp kim cấp cao, có khả năng chống ăn mòn và đã được tôi cứng, đảm bảo tuổi thọ và hiệu suất làm việc ổn định trong môi trường gia công khắc nghiệt.
• Nâng cao vị trí kẹp: Với tấm khoảng cách 3 mm (bộ 2 chiếc, mã FT 02466), vị trí kẹp của chi tiết có thể được nâng lên trên vùng va chạm, giúp tối ưu hóa không gian làm việc và tránh va chạm trong quá trình gia công, đặc biệt với các dụng cụ lớn.
• Cân bằng chi tiết gia công: Mức của chi tiết gia công có thể được cân bằng và điều chỉnh chính xác bằng 4 vít áp suất, đảm bảo phôi được đặt phẳng và ổn định tuyệt đối cho quá trình gia công chính xác.

Bộ sản phẩm bao gồm:

Bộ Dầm kẹp EROWA FT-02473 đi kèm đầy đủ các thành phần cần thiết để lắp đặt và sử dụng hiệu quả:

• 1 x Dầm: Thành phần chính, có kích thước 439x60x30 mm và chiều dài làm việc A=369 mm.
• 4 x Miếng chịu áp lực: Dùng để phân bổ lực kẹp đều lên phôi, tránh làm biến dạng chi tiết.
• 4 x Bu lông chịu áp lực M8x16: Các bu lông dùng để siết chặt các miếng chịu áp lực, đảm bảo lực kẹp đồng đều.
• 1 Bộ tấm đệm FT 02466: Gồm 2 tấm đệm 3 mm, dùng để điều chỉnh chiều cao kẹp khi cần thiết.
• 2 x Giá đỡ ER 071901 Z: Các bộ phận hỗ trợ quan trọng cho việc kẹp phôi.
• 2 x Vòng đệm giá đỡ ER 007729 Z: Có kích thước ø12,5 / 28 x 3 mm, dùng để đệm giữa các giá đỡ, giảm ma sát và tăng độ ổn định.
• 2 x Giá đỡ ER 129968: Các bộ phận giá đỡ bổ sung.
• 4 x ER 000806 chìm I6KT M8 x 16 mm: Các bu lông chìm lục giác trong dùng để gắn các bộ phận.
• 2 x ER 017920 chìm đặc biệt M8 x 14 mm: Các bu lông chìm chuyên dụng với kích thước đặc biệt.
• 2 x Vít trụ ER 019884 I6KT M8 x 40 mm có đầu thấp: Các vít trụ với đầu thấp, thích hợp cho những vị trí có không gian hạn chế.

Thông số kỹ thuật dầm kẹp EROWA FT-02473
