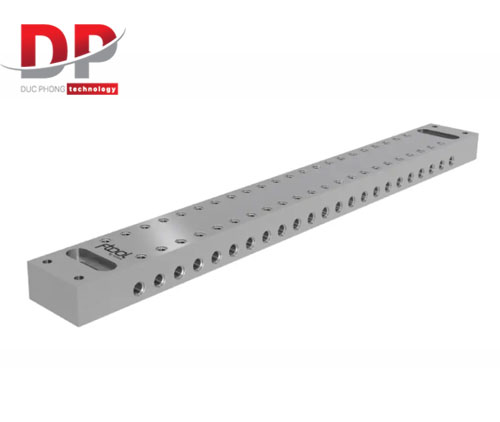

Dầm kẹp EROWA FT-02482 (740x60x40 mm / A=670mm)

Dầm kẹp EROWA FT-02482 (kích thước 740x60x40 mm / A=670mm) là một giải pháp chuyên dụng được thiết kế để kẹp chặt các chi tiết gia công một cách chính xác trên đĩa Z của máy. Được chế tạo từ thép hợp kim cấp cao, chống ăn mòn và đã qua quá trình tôi cứng, các thanh dầm này đảm bảo độ bền và độ chính xác vượt trội cho các ứng dụng gia công.

Mô tả sản phẩm dầm kẹp EROWA FT-02482

Đặc điểm và Ứng dụng chính

Dầm kẹp FT-02482 mang lại sự linh hoạt và độ tin cậy cao trong việc kẹp các phôi:

• Kẹp chặt chi tiết: Sử dụng các kẹp chuyên dụng trên đĩa Z để giữ phôi chắc chắn.
• Vật liệu cao cấp: Thanh dầm được mài chính xác từ thép hợp kim cấp cao, có khả năng chống ăn mòn và đã được tôi cứng, đảm bảo tuổi thọ và hiệu suất làm việc ổn định.
• Nâng cao vị trí kẹp: Với tấm khoảng cách 3 mm (bộ 2 chiếc, mã FT 02466), vị trí kẹp của chi tiết có thể được nâng lên trên vùng va chạm, giúp tối ưu hóa không gian làm việc và tránh va chạm trong quá trình gia công.
• Cân bằng chi tiết gia công: Mức của chi tiết gia công có thể được cân bằng và điều chỉnh chính xác bằng 4 vít áp suất, đảm bảo phôi được đặt phẳng và ổn định cho quá trình gia công.

Bộ sản phẩm bao gồm

Bộ Dầm kẹp EROWA FT-02482 đi kèm với đầy đủ các thành phần cần thiết để lắp đặt và sử dụng hiệu quả:

• 1 x Dầm: Thành phần chính, có kích thước 740x60x40 mm và chiều dài làm việc A=670mm.
• 4 x Miếng chịu áp lực: Dùng để phân bổ lực kẹp đều lên phôi.
• 4 x Bu lông chịu áp lực M8x16: Dùng để siết chặt các miếng chịu áp lực.
• 1 Bộ tấm đệm FT 02466: Gồm 2 tấm đệm 3 mm, dùng để nâng chiều cao kẹp.
• 2 x Giá đỡ ER 071901 Z: Các bộ phận hỗ trợ cho việc kẹp.
• 2 x Vòng đệm giá đỡ ER 007729 Z: Có kích thước ø12,5 / 28 x 3 mm, dùng để đệm giữa các giá đỡ.
• 2 x Giá đỡ ER 129968: Các bộ phận giá đỡ khác.
• 4 x Bu lông chìm I6KT M8 x 16 mm (ER 000806): Dùng để gắn các bộ phận chìm.
• 2 x Bu lông chìm đặc biệt M8 x 14 mm (ER 017920): Các bu lông chìm chuyên dụng.
• 2 x Vít trụ I6KT M8 x 40 mm có đầu thấp (ER 019884): Dùng để siết các bộ phận có yêu cầu đầu thấp.

Thông số kỹ thuật dầm kẹp EROWA FT-02482
