Dao khoét lỗ tùy chỉnh SNB-OD Carbide - Segawa

Mô tả sản phẩm dao khoét lỗ tùy chỉnh SNB-OD Carbide

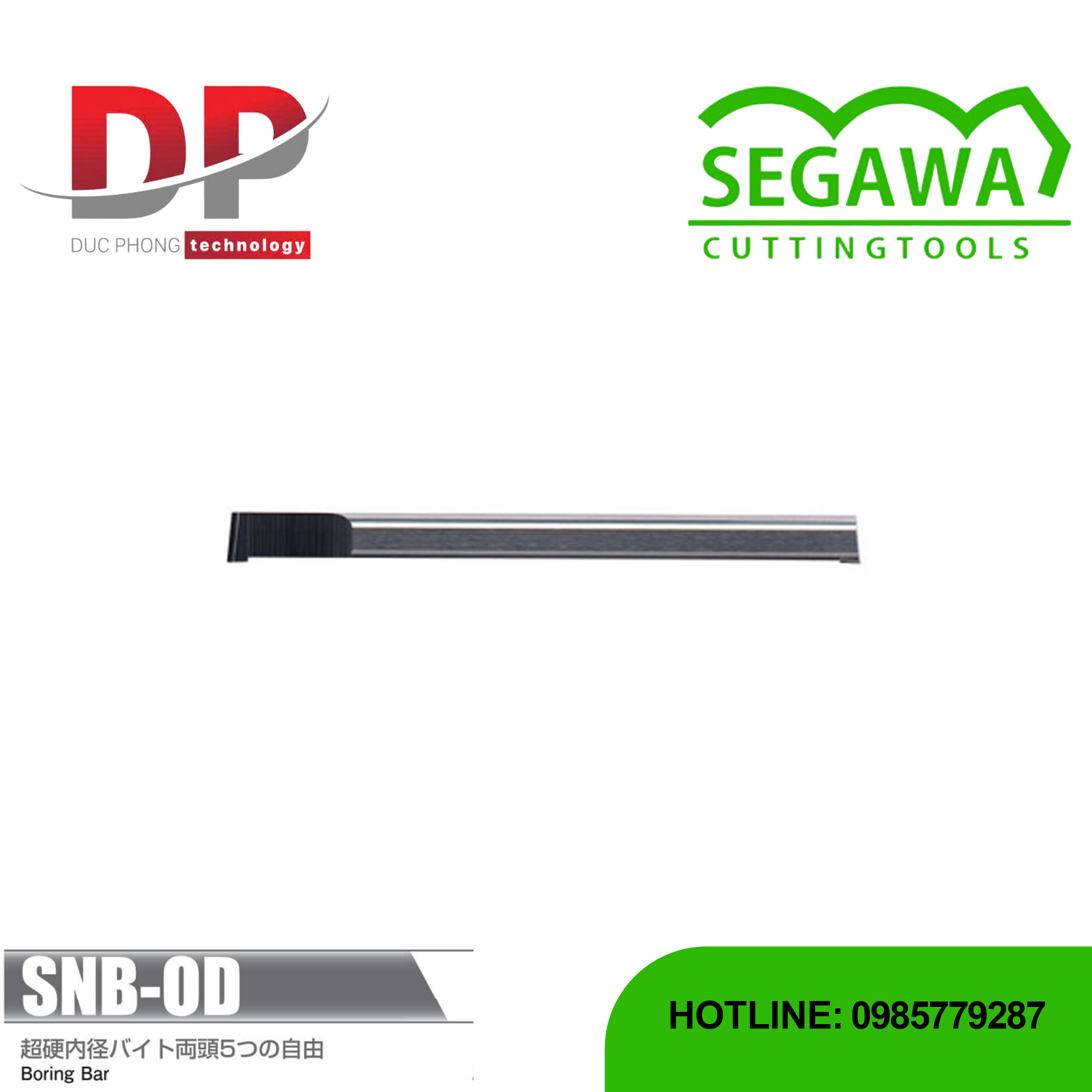

Dao khoét lỗ tùy chỉnh SNB-OD Carbide - Segawa là dụng cụ chuyên dụng, được chế tạo từ carbide siêu cứng, dùng để gia công chính xác các lỗ bên trong. Đây là dòng sản phẩm không phủ lớp (Non-Coated, dựa trên việc không đề cập lớp phủ AC/OT) và thuộc dòng tùy chỉnh.

Đặc điểm nổi bật

Tính năng tùy chỉnh (OD): Đây là điểm mạnh cốt lõi, thuộc dòng Order Made. Nó cho phép "5 sự tự do" trong việc tùy chỉnh thông số, bao gồm:

• Có hoặc không có bộ phá phoi (Chipbreaker) (Type A hoặc Type B).
• Kích thước bán kính R góc (Corner R).
• Kích thước của phần nhô ra phía trước.
• Góc nhô ra phía trước θ∘.
• Lớp phủ (tùy chọn lớp phủ - tham khảo trang P169).

Thiết kế hai đầu: Thanh khoét được thiết kế với hai đầu, tăng tính linh hoạt và tuổi thọ sử dụng.

Gia công lỗ trong chuyên dụng: Được thiết kế để gia công tinh và bán tinh các đường kính lỗ trong.

Độ bền vật liệu: Được chế tạo từ carbide siêu cứng.

Thông số

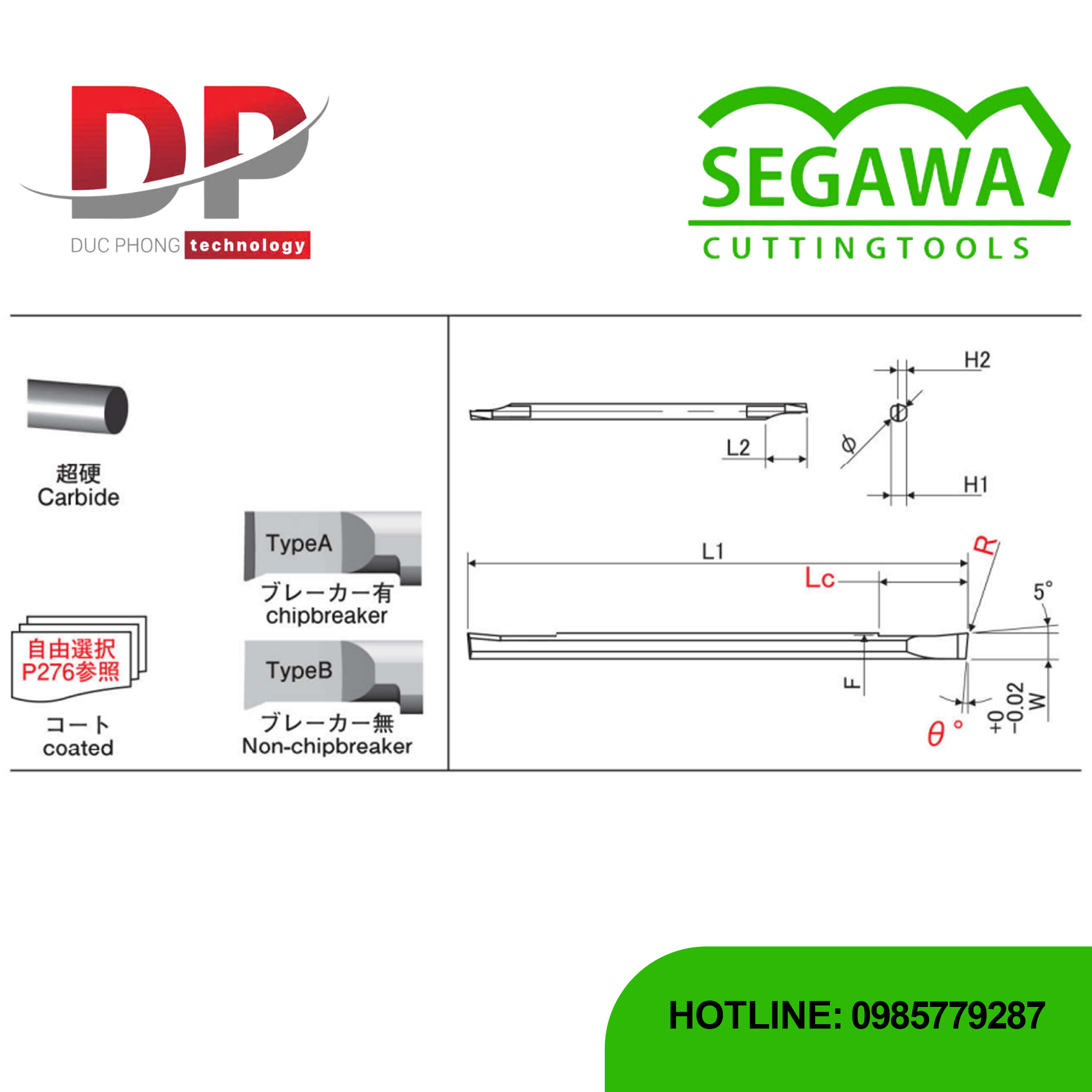

Model	W (mm)	Chipbreaker	R (mm)	Lc (mm)	Relief Angle θ	Coating Choice	Overall Length L1 (mm)	L2 (mm)	H1 (mm)	H2 (mm)	F (mm)	Reference Min. Bore Dia (mm)
SNB-018-0D	1.8	Type A (With)	R0.05–R0.2	7–17	5°–15°	AC / OT / TICN / TiAIN / Others	50	5	1.6	0.8	0.22	2.3
SNB-02-0D	2	Type A (With)	R0.05–R0.2	12–22	5°–15°	AC / OT / TICN / TiAIN / Others	50	5	1.8	0.9	0.25	2.5
SNB-03-0D	3	Type A (With)	R0.05–R0.2	17–27	5°–15°	AC / OT / TICN / TiAIN / Others	60	7.5	2.7	1.35	0.35	3.5
SNB-04-0D	4	Type A (With)	R0.05–R0.2	22–32	5°–15°	AC / OT / TICN / TiAIN / Others	60	10	3.6	1.8	0.45	4.5
SNB-05-0D	5	Type A (With)	R0.05–R0.2	22–32	5°–15°	AC / OT / TICN / TiAIN / Others	70	12.5	4.5	2.25	0.55	5.5
SNB-06-0D	6	Type A (With)	R0.05–R0.2	22–32	5°–15°	AC / OT / TICN / TiAIN / Others	75	15	5.4	2.7	0.65	6.5
SNBN-018-0D	1.8	Type B (Without)	R0.05–R0.2	7–17	5°–15°	P169 Reference	50	5	1.6	0.8	0.22	2.3
SNBN-02-0D	2	Type B (Without)	R0.05–R0.2	12–22	5°–15°	P169 Reference	50	5	1.8	0.9	0.25	2.5
SNBN-03-0D	3	Type B (Without)	R0.05–R0.2	17–27	5°–15°	P169 Reference	60	7.5	2.7	1.35	0.35	3.5
SNBN-04-0D	4	Type B (Without)	R0.05–R0.2	22–32	5°–15°	P169 Reference	60	10	3.6	1.8	0.45	4.5
SNBN-05-0D	5	Type B (Without)	R0.05–R0.2	22–32	5°–15°	P169 Reference	70	12.5	4.5	2.25	0.55	5.5
SNBN-06-0D	6	Type B (Without)	R0.05–R0.2	22–32	5°–15°	P169 Reference	75	15	5.4	2.7	0.65	6.5
