ĐẶC ĐIỂM NỔI BẬT

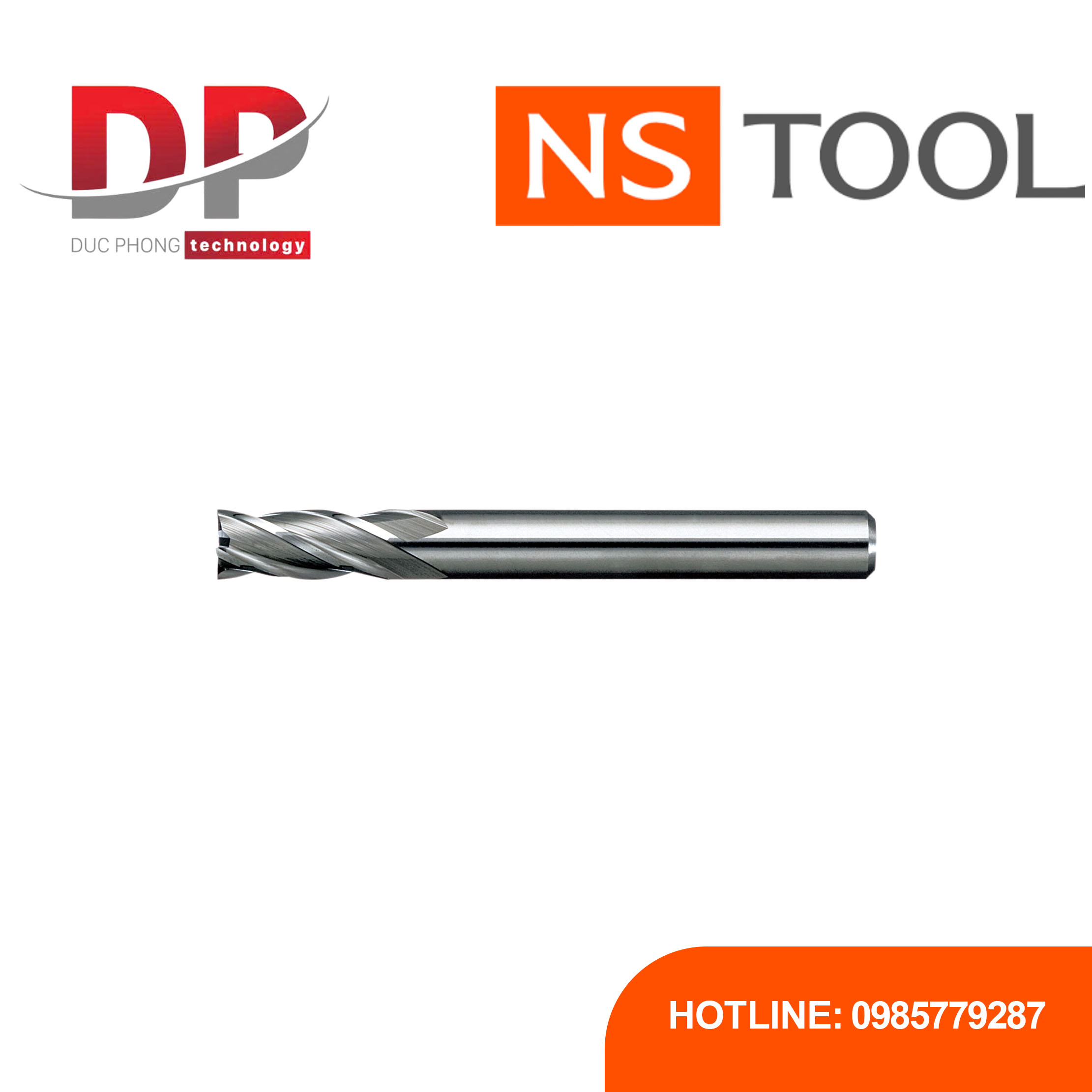

Mô tả sản phẩm dao phay CHAMPION SOLID 4-Flute End Mill
Dao phay CHAMPION SOLID 4-Flute – NC-4 của NS TOOL là dòng dao phay 4 me cắt được thiết kế cho các ứng dụng gia công đa dụng, mang lại độ ổn định và tuổi thọ cao khi phay trên các vật liệu kim loại thông dụng.
Đặc điểm nổi bật
-
Thiết kế 4 me cắt (4-Flute) giúp cân bằng tốt giữa độ bền và khả năng thoát phoi, phù hợp cho các ứng dụng phay mặt phẳng, rãnh nông và biên dạng.
-
Chất lượng chế tạo cao từ NS TOOL Nhật Bản, đảm bảo độ chính xác, độ nhẵn bề mặt và độ ổn định vượt trội.
-
Kết cấu dao rắn chắc (solid type) cho phép gia công với tốc độ và độ cắt ổn định trong thời gian dài.
-
Phù hợp cho gia công thép carbon, thép hợp kim và thép đã tôi nhẹ (~52 HRC).
-
Giải pháp kinh tế cho các công việc gia công phổ thông và bán chính xác.
Vật liệu gia công phù hợp
-
Tốt nhất cho: Thép carbon, thép hợp kim, thép tiền tôi (~52 HRC)
-
Có thể dùng: Thép không gỉ, hợp kim chịu nhiệt (ở điều kiện cắt nhẹ)
-
Không khuyến nghị: Nhôm, đồng, nhựa, graphite, vật liệu giòn
Thông số

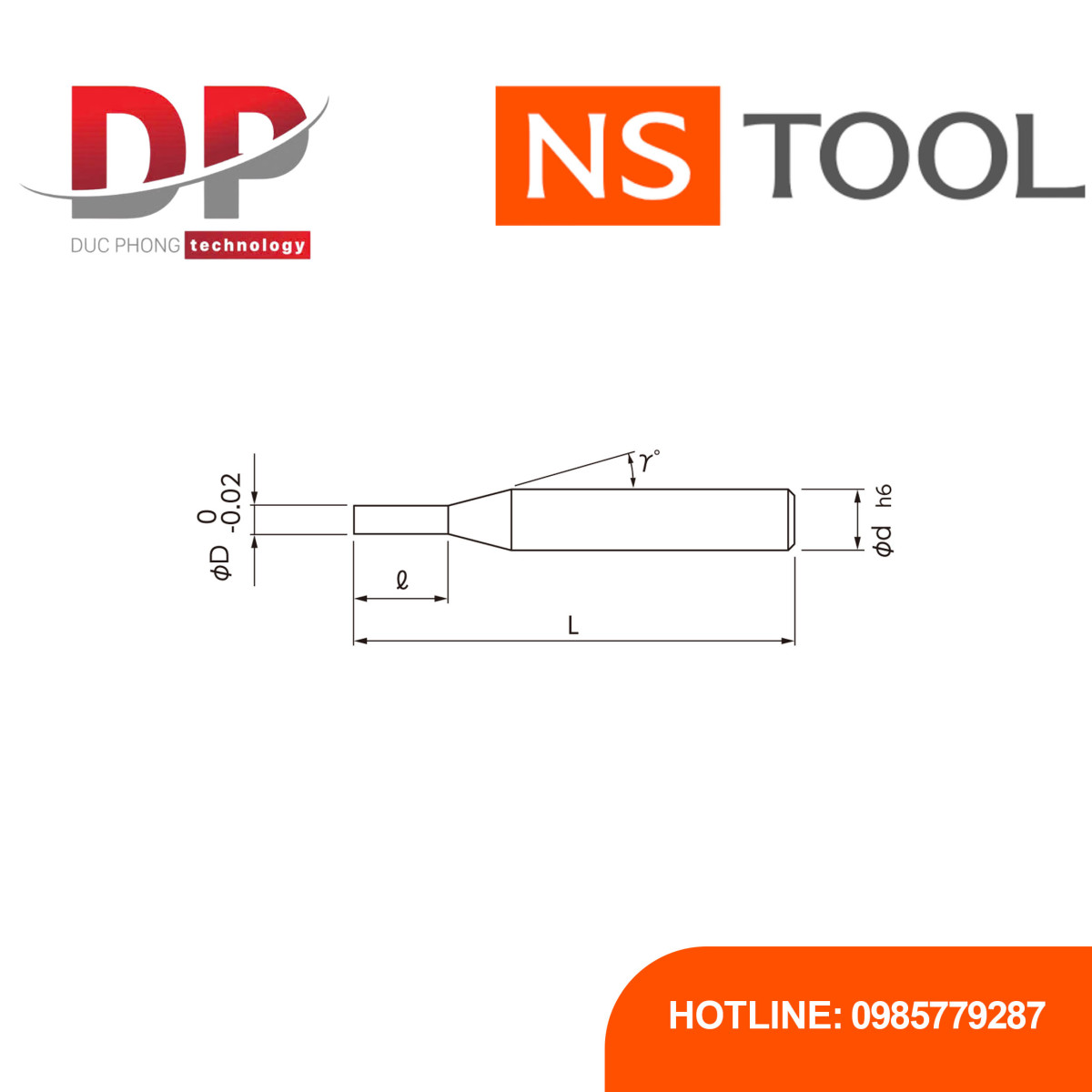

| Code No. | (D)Dia. | (l)Length of Cut | (γ)Neck Taper Angle | (d)Shank Dia. | (L)Overall Length | Semi-standard |
|---|---|---|---|---|---|---|
| 01-00244-00100 | 1 | 2 | 9° | 4 | 45 | ■ |
| 01-00244-00110 | 1.1 | 2.2 | 9° | 4 | 45 | ■ |
| 01-00244-00120 | 1.2 | 2.4 | 9° | 4 | 45 | ■ |
| 01-00244-00130 | 1.3 | 2.6 | 9° | 4 | 45 | ■ |
| 01-00244-00140 | 1.4 | 2.8 | 9° | 4 | 45 | ■ |
| 01-00244-00150 | 1.5 | 3 | 9° | 4 | 45 | ■ |
| 01-00244-00160 | 1.6 | 3.2 | 9° | 4 | 45 | ■ |
| 01-00244-00170 | 1.7 | 3.4 | 9° | 4 | 45 | ■ |
| 01-00244-00180 | 1.8 | 3.6 | 9° | 4 | 45 | ■ |
| 01-00244-00190 | 1.9 | 3.8 | 9° | 4 | 45 | ■ |
| 01-00244-00200 | 2 | 4 | 9° | 4 | 45 | ■ |
| 01-00244-00210 | 2.1 | 4.2 | 9° | 4 | 45 | ■ |
| 01-00244-00220 | 2.2 | 4.4 | 9° | 4 | 45 | ■ |
| 01-00244-00230 | 2.3 | 4.6 | 9° | 4 | 45 | ■ |
| 01-00244-00240 | 2.4 | 4.8 | 9° | 4 | 45 | ■ |
| 01-00244-00250 | 2.5 | 5 | 9° | 4 | 45 | ■ |
| 01-00244-00260 | 2.6 | 5.2 | 9° | 6 | 45 | ■ |
| 01-00244-00270 | 2.7 | 5.4 | 9° | 6 | 45 | ■ |
| 01-00244-00280 | 2.8 | 5.6 | 9° | 6 | 45 | ■ |
| 01-00244-00290 | 2.9 | 5.8 | 9° | 6 | 45 | ■ |
| 01-00244-00300 | 3 | 6 | 9° | 6 | 45 | ■ |
| 01-00244-00310 | 3.1 | 6.2 | 9° | 6 | 45 | ■ |
| 01-00244-00320 | 3.2 | 6.4 | 9° | 6 | 45 | ■ |
| 01-00244-00330 | 3.3 | 6.6 | 9° | 6 | 45 | ■ |
| 01-00244-00340 | 3.4 | 6.8 | 9° | 6 | 45 | ■ |
| 01-00244-00350 | 3.5 | 7 | 9° | 6 | 45 | ■ |
| 01-00244-00360 | 3.6 | 7.2 | 9° | 6 | 45 | ■ |
| 01-00244-00370 | 3.7 | 7.4 | 9° | 6 | 45 | ■ |
| 01-00244-00380 | 3.8 | 7.6 | 9° | 6 | 45 | ■ |
| 01-00244-00390 | 3.9 | 7.8 | 9° | 6 | 45 | ■ |
| 01-00244-00400 | 4 | 8 | 9° | 6 | 45 | ■ |
| 01-00244-00410 | 4.1 | 8.2 | 9° | 6 | 45 | ■ |
| 01-00244-00420 | 4.2 | 8.4 | 9° | 6 | 45 | ■ |
| 01-00244-00430 | 4.3 | 8.6 | 9° | 6 | 45 | ■ |
| 01-00244-00440 | 4.4 | 8.8 | 9° | 6 | 45 | ■ |
| 01-00244-00450 | 4.5 | 9 | 9° | 6 | 45 | ■ |
| 01-00244-00460 | 4.6 | 9.2 | 9° | 6 | 50 | ■ |
| 01-00244-00470 | 4.7 | 9.4 | 9° | 6 | 50 | ■ |
| 01-00244-00480 | 4.8 | 9.6 | 9° | 6 | 50 | ■ |
| 01-00244-00490 | 4.9 | 9.8 | 9° | 6 | 50 | ■ |
| 01-00244-00500 | 5 | 10 | 9° | 6 | 50 | ■ |
| 01-00244-00510 | 5.1 | 10.2 | 9° | 6 | 50 | ■ |
| 01-00244-00520 | 5.2 | 10.4 | 9° | 6 | 50 | ■ |
| 01-00244-00530 | 5.3 | 10.6 | 9° | 6 | 50 | ■ |
| 01-00244-00540 | 5.4 | 10.8 | 9° | 6 | 50 | ■ |
| 01-00244-00550 | 5.5 | 11 | 9° | 6 | 50 | ■ |
| 01-00244-00560 | 5.6 | 11.2 | 9° | 6 | 55 | ■ |
| 01-00244-00570 | 5.7 | 11.4 | 9° | 6 | 55 | ■ |
| 01-00244-00580 | 5.8 | 11.6 | 9° | 6 | 55 | ■ |
| 01-00244-00590 | 5.9 | 11.8 | 9° | 6 | 55 | ■ |
| 01-00244-00600 | 6 | 12 | － | 6 | 55 | ■ |
| 01-00244-00610 | 6.1 | 12.2 | － | 6 | 55 | ■ |
| 01-00244-00620 | 6.2 | 12.4 | － | 6 | 55 | ■ |
| 01-00244-00630 | 6.3 | 12.6 | － | 6 | 55 | ■ |
| 01-00244-00640 | 6.4 | 12.8 | － | 6 | 55 | ■ |
| 01-00244-00650 | 6.5 | 13 | － | 6 | 55 | ■ |
| 01-00244-00660 | 6.6 | 13.2 | 9° | 8 | 60 | ■ |
| 01-00244-00670 | 6.7 | 13.4 | 9° | 8 | 60 | ■ |
| 01-00244-00680 | 6.8 | 13.6 | 9° | 8 | 60 | ■ |
| 01-00244-00690 | 6.9 | 13.8 | 9° | 8 | 60 | ■ |
| 01-00244-00700 | 7 | 14 | 9° | 8 | 60 | ■ |
| 01-00244-00710 | 7.1 | 14.2 | 9° | 8 | 60 | ■ |
| 01-00244-00720 | 7.2 | 14.4 | 9° | 8 | 60 | ■ |
| 01-00244-00730 | 7.3 | 14.6 | 9° | 8 | 60 | ■ |
| 01-00244-00740 | 7.4 | 14.8 | 9° | 8 | 60 | ■ |
| 01-00244-00750 | 7.5 | 15 | 9° | 8 | 60 | ■ |
| 01-00244-00760 | 7.6 | 15.2 | 9° | 8 | 60 | ■ |
| 01-00244-00770 | 7.7 | 15.4 | 9° | 8 | 60 | ■ |
| 01-00244-00780 | 7.8 | 15.6 | 9° | 8 | 60 | ■ |
| 01-00244-00790 | 7.9 | 15.8 | 9° | 8 | 60 | ■ |
| 01-00244-00800 | 8 | 16 | － | 8 | 60 | ■ |
| 01-00244-00810 | 8.1 | 16.2 | － | 8 | 60 | ■ |
| 01-00244-00820 | 8.2 | 16.4 | － | 8 | 60 | ■ |
| 01-00244-00830 | 8.3 | 16.6 | － | 8 | 60 | ■ |
| 01-00244-00840 | 8.4 | 16.8 | － | 8 | 60 | ■ |
| 01-00244-00850 | 8.5 | 17 | － | 8 | 60 | ■ |
| 01-00244-00860 | 8.6 | 17.2 | 9° | 10 | 65 | ■ |
| 01-00244-00870 | 8.7 | 17.4 | 9° | 10 | 65 | ■ |
| 01-00244-00880 | 8.8 | 17.6 | 9° | 10 | 65 | ■ |
| 01-00244-00890 | 8.9 | 17.8 | 9° | 10 | 65 | ■ |
| 01-00244-00900 | 9 | 18 | 9° | 10 | 65 | ■ |
| 01-00244-00910 | 9.1 | 18.2 | 9° | 10 | 65 | ■ |
| 01-00244-00920 | 9.2 | 18.4 | 9° | 10 | 65 | ■ |
| 01-00244-00930 | 9.3 | 18.6 | 9° | 10 | 65 | ■ |
| 01-00244-00940 | 9.4 | 18.8 | 9° | 10 | 65 | ■ |
| 01-00244-00950 | 9.5 | 19 | 9° | 10 | 65 | ■ |
| 01-00244-00960 | 9.6 | 19.2 | 9° | 10 | 70 | ■ |
| 01-00244-00970 | 9.7 | 19.4 | 9° | 10 | 70 | ■ |
| 01-00244-00980 | 9.8 | 19.6 | 9° | 10 | 70 | ■ |
| 01-00244-00990 | 9.9 | 19.8 | 9° | 10 | 70 | ■ |
| 01-00244-01000 | 10 | 20 | － | 10 | 70 | ■ |
| 01-00244-01010 | 10.1 | 20.2 | 9° | 12 | 75 | ■ |
| 01-00244-01020 | 10.2 | 20.4 | 9° | 12 | 75 | ■ |
| 01-00244-01030 | 10.3 | 20.6 | 9° | 12 | 75 | ■ |
| 01-00244-01040 | 10.4 | 20.8 | 9° | 12 | 75 | ■ |
| 01-00244-01050 | 10.5 | 21 | 9° | 12 | 75 | ■ |
| 01-00244-01060 | 10.6 | 21.2 | 9° | 12 | 75 | ■ |
| 01-00244-01070 | 10.7 | 21.4 | 9° | 12 | 75 | ■ |
| 01-00244-01080 | 10.8 | 21.6 | 9° | 12 | 75 | ■ |
| 01-00244-01090 | 10.9 | 21.8 | 9° | 12 | 75 | ■ |
| 01-00244-01100 | 11 | 22 | 9° | 12 | 75 | ■ |
| 01-00244-01110 | 11.1 | 22.2 | 9° | 12 | 75 | ■ |
| 01-00244-01120 | 11.2 | 22.4 | 9° | 12 | 75 | ■ |
| 01-00244-01130 | 11.3 | 22.6 | 9° | 12 | 75 | ■ |
| 01-00244-01140 | 11.4 | 22.8 | 9° | 12 | 75 | ■ |
| 01-00244-01150 | 11.5 | 23 | 9° | 12 | 75 | ■ |
| 01-00244-01160 | 11.6 | 23.2 | 9° | 12 | 75 | ■ |
| 01-00244-01170 | 11.7 | 23.4 | 9° | 12 | 75 | ■ |
| 01-00244-01180 | 11.8 | 23.6 | 9° | 12 | 75 | ■ |
| 01-00244-01190 | 11.9 | 23.8 | 9° | 12 | 75 | ■ |
| 01-00244-01200 | 12 | 24 | － | 12 | 75 | ■ |
| 01-00244-01400 | 14 | 28 | － | 12 | 85 | ■ |
| 01-00244-01500 | 15 | 30 | 9° | 16 | 100 | ■ |
| 01-00244-01600 | 16 | 32 | － | 16 | 100 | ■ |
| 01-00244-01800 | 18 | 36 | 9° | 20 | 110 | ■ |
| 01-00244-02000 | 20 | 40 | － | 20 | 115 | ■ |
Work Materials
Machinable indication by
,
| Carbon Steel | Alloy Steel | Prehardened Steel | Hardened Steel | Stainless Steel | Heat Resistant Alloy | Aluminum Alloy | Copper | Resin | Graphite | Hard Brittle Material | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 52HRC | ～ 60HRC | ～ 65HRC | ～ 70HRC | ||||||||||
| | | | | |||||||||
