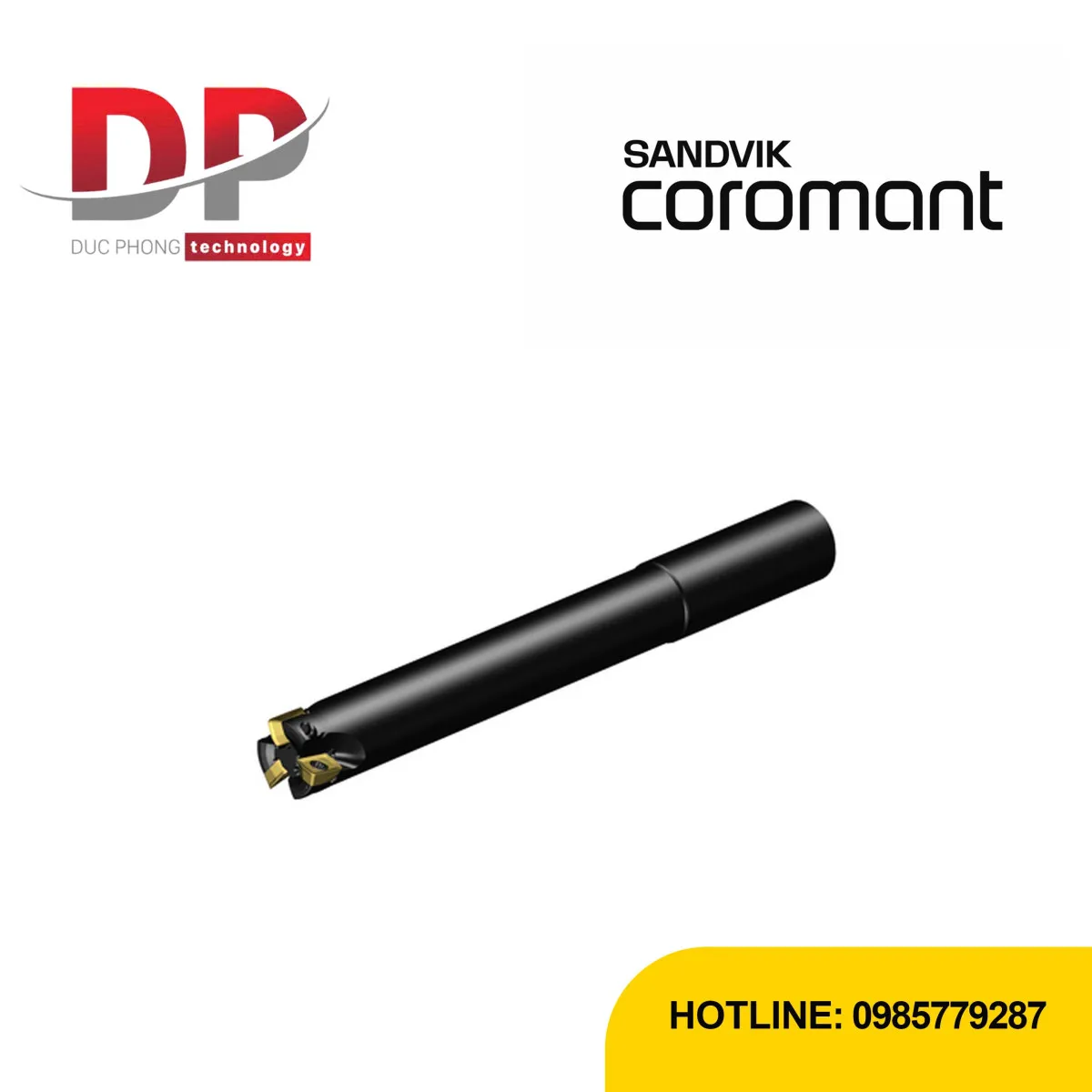

Dao phay gắn mảnh Sandvik CoroMill MS20 3 me cắt có hệ thống làm mát MS20D-R020A20-10M (DC 20mm)

Đặc điểm sản phẩm:

• Là Thân dao phay gắn mảnh thuộc dòng CoroMill MS20, được phát triển chuyên biệt cho các ứng dụng phay vai vuông góc ($90\text{ độ}$ thật), phay hốc, và phay rãnh toàn bộ trong vật liệu thép, thép không gỉ và hợp kim chịu nhiệt.

• Thiết kế thân dao vững chắc đảm bảo hoạt động ổn định và tin cậy nhờ độ lặp lại và khả năng dự đoán cao, hỗ trợ gia công không người vận hành.

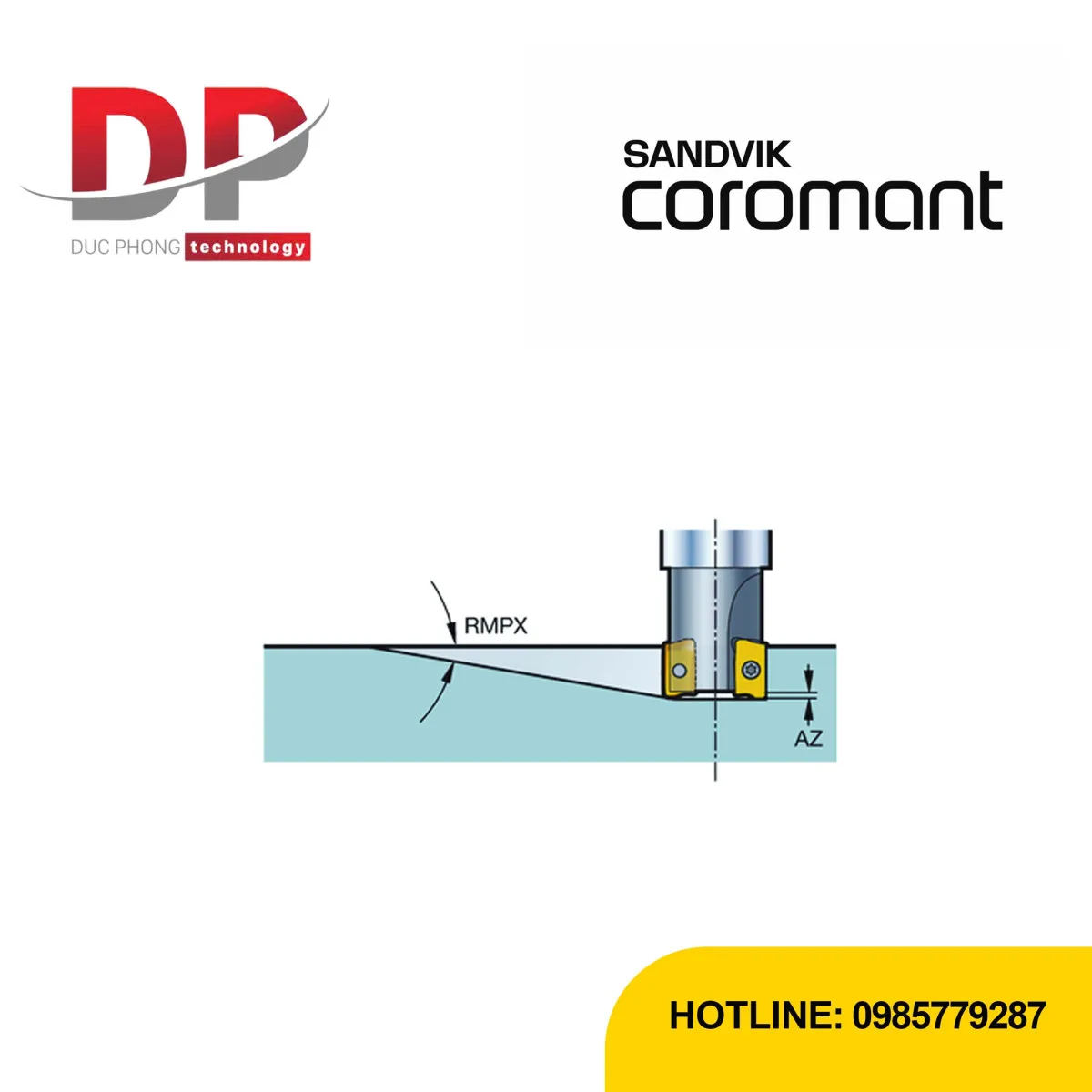

• Sử dụng 3 mảnh dao (3 me cắt hiệu dụng) với góc cắt dương hướng trục ($\approx 10\text{ độ}$), tạo ra lực cắt nhẹ, lý tưởng cho các ứng dụng phay vai và phay nghiêng (ramping).

• Hệ thống làm mát xuyên trục (Axial Concentric Entry) tích hợp, đẩy chất lỏng cắt trực tiếp đến khu vực cắt, giúp kiểm soát nhiệt độ, cải thiện khả năng thoát phoi và kéo dài tuổi thọ mảnh dao.

• Thiết kế mảnh dao có thể hoán đổi và bước me không đồng đều (Cutting Pitch Differential) trên thân dao giúp giảm thiểu rung lắc, đảm bảo chất lượng bề mặt và độ ổn định kích thước cao.

Thông số nổi bật:

• Mã ISO: MS20D-R020A20-10M

• Material Id: 8068077

• Loại thân dao (BMC): Thép

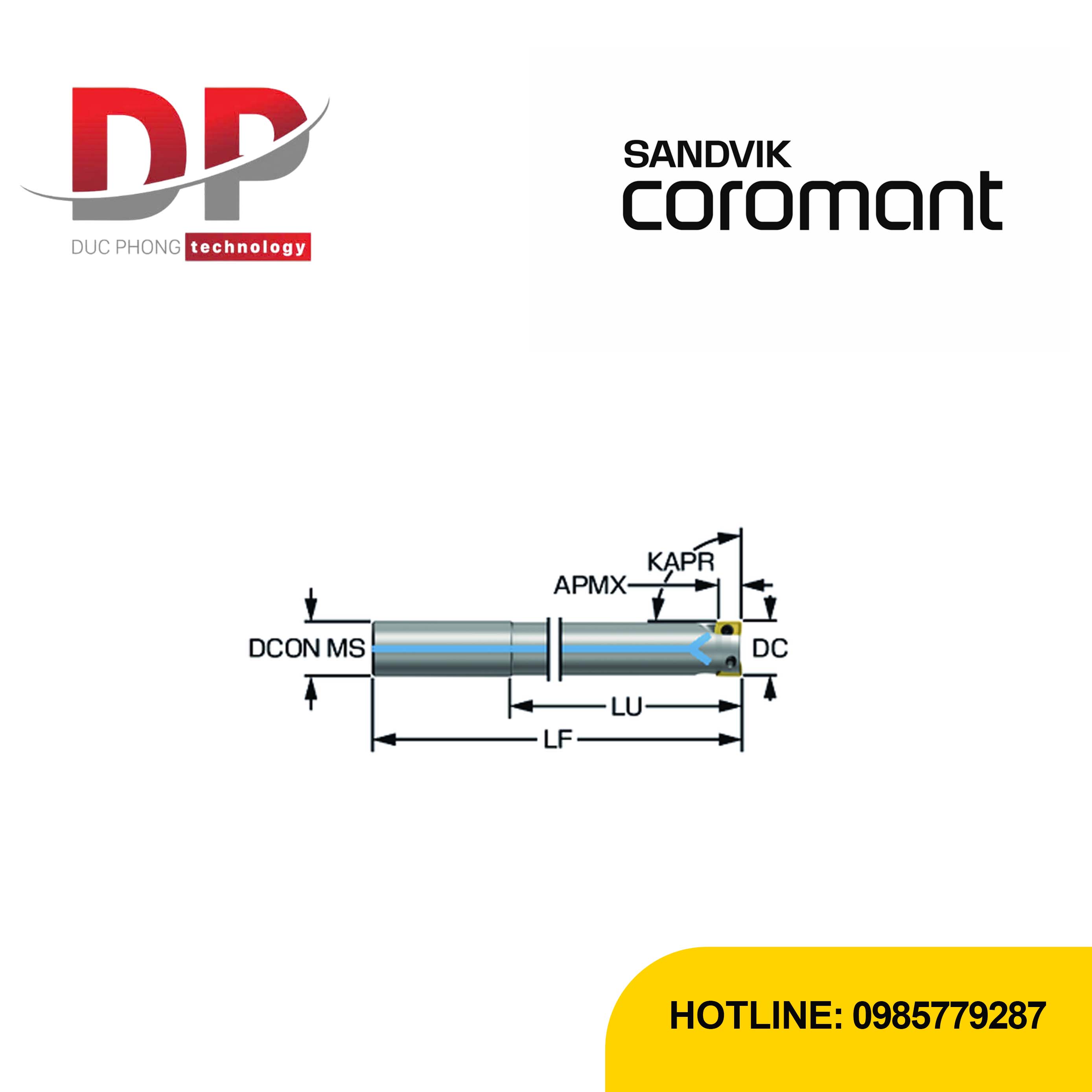

• Đường kính cắt (DC): $20\text{ mm}$

• Góc cắt gọt dụng cụ (KAPR): $90\text{ độ}$

• Số lượng mảnh dao (CICT_1): 3

• Số me cắt hiệu dụng (ZEFP): 3

• Chiều sâu cắt tối đa (APMX): $9\text{ mm}$

• Chiều dài hữu dụng (LU): $25\text{ mm}$

• Tổng chiều dài (OAL): $110\text{ mm}$

• Đường kính chuôi (DCONMS): $20\text{ mm}$

• Góc cắt dương hướng trục (GAMP): $10\text{ độ}$

• Góc cắt hướng tâm (GAMF): $-13.02\text{ độ}$

• Kiểu làm mát (CNSC): Hệ thống làm mát xuyên trục

• Áp suất làm mát tối đa (CP): $70\text{ bar}$

• Tốc độ quay tối đa (RPMX): $35,800\text{ 1/min}$

• Loại mảnh dao tương thích: CoroMill MS20 10T3 (góc R từ $0.0\text{ mm}$ đến $3.1\text{ mm}$)
