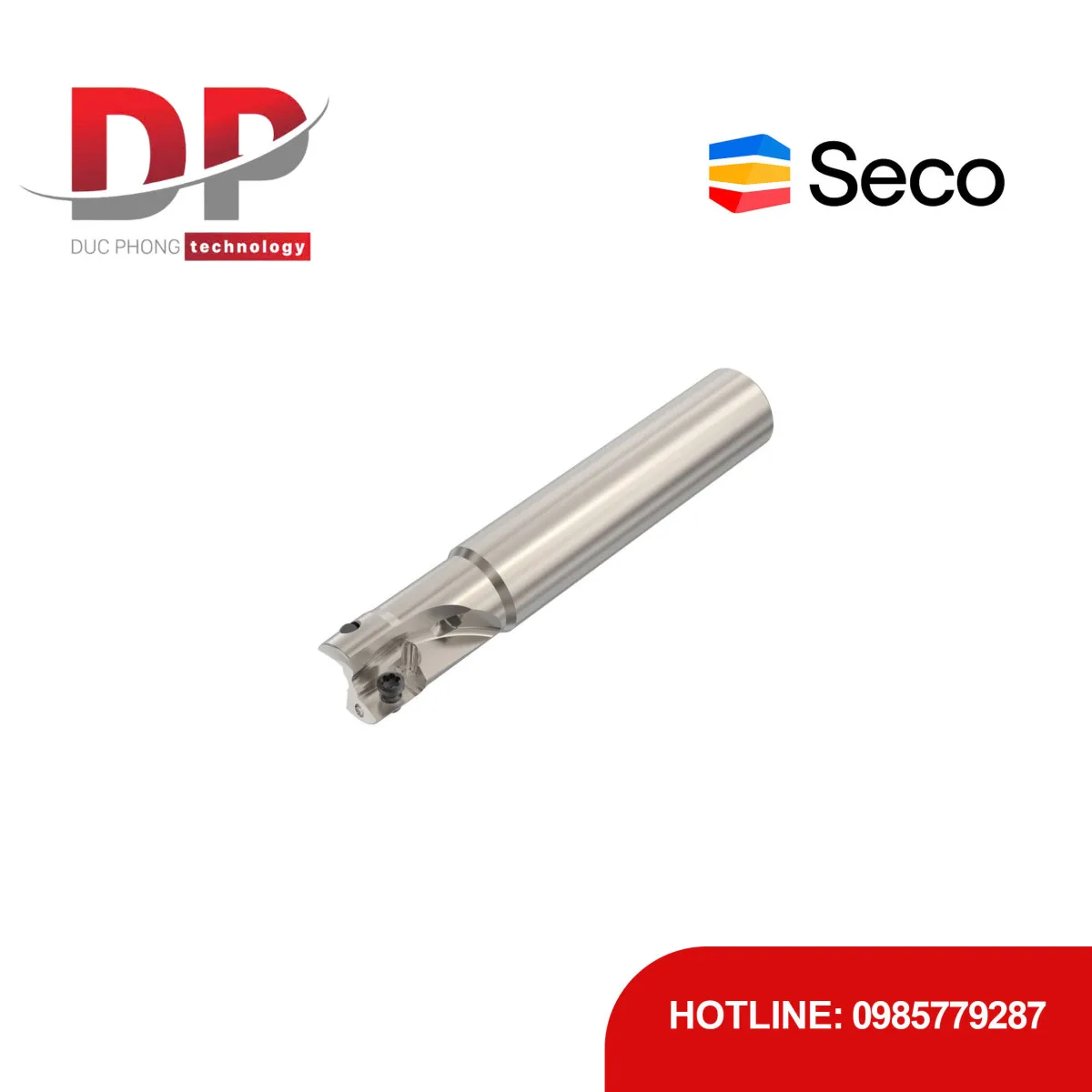

Dao phay gắn mảnh Seco Tools Turbo R217.69-00.375-0-06-2AN (DC 9.525mm)

Đặc điểm sản phẩm:

• Thích hợp cho gia công tinh và hốc: Với 2 me cắt hiệu dụng (ZEFP) và mật độ me cắt bình thường (CPDN: Normal), dao phù hợp cho các nguyên công phay vai vuông tiêu chuẩn, nơi yêu cầu độ chính xác và độ hoàn thiện bề mặt cao.

• Khả năng chép hình mạnh mẽ: Có góc chép hình tối đa ($\text{RMPX}$) lên đến $10.0\text{ độ}$, cho phép thực hiện các đường chạy dao chép hình hoặc đi xuống dốc mạnh mẽ, mang lại tính linh hoạt cao trong gia công hốc sâu và rãnh.

• Độ cứng vững và tiếp xúc tối đa: Đường kính cắt ($\text{DC}$) $9.525\text{ mm}$ bằng đường kính chuôi lắp ($\text{DCONMS}$) $9.525\text{ mm}$, đảm bảo tính đồng trục và độ cứng vững tối đa trong các ứng dụng phay.

• Kiểm soát nhiệt và phoi hiệu quả: Được tích hợp hệ thống làm mát bên trong ($\text{CSP}$: Internal coolant), giúp giải nhiệt và thoát phoi hiệu quả trong khu vực cắt hẹp, kéo dài tuổi thọ mảnh dao.

• Gia công ổn định: Thiết kế góc cắt dương hướng trục ($\text{GAMP}$) $2.2\text{ độ}$ kết hợp với góc cắt hướng kính âm ($\text{GAMF}$) $-12.6\text{ độ}$, giúp tăng cường độ cứng vững của me cắt và giảm rung lắc trong quá trình phay.

Thông số nổi bật:

• Mã sản phẩm (Designation): R217.69-00.375-0-06-2AN

• Material Id: 02694880

• Kiểu dao (Tool type): Holder (Thân dao gắn mảnh)

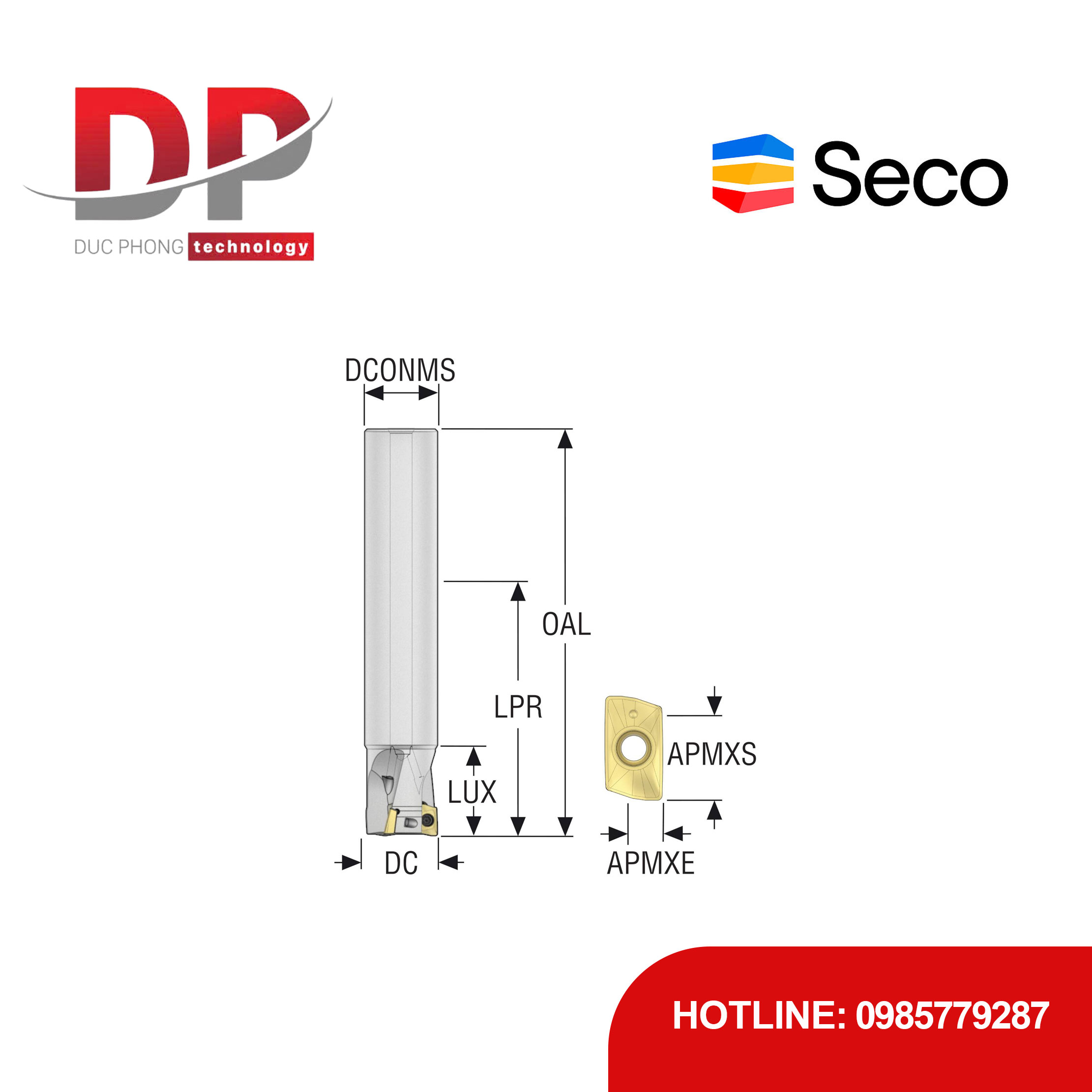

• Đường kính cắt (DC): $9.525\text{ mm}$ ($0.375\text{ inch}$)

• Số me cắt hiệu dụng (ZEFP): 2

• Mật độ me cắt (CPDN): Normal (Bình thường)

• Mel cắt vi sai (CPDF): Không (No)

• Đường kính chuôi lắp (DCONMS): $9.525\text{ mm}$ ($0.375\text{ inch}$)

• Góc cắt ($\text{KAPR}$): $90.0\text{ độ}$

• Chiều sâu cắt tối đa mặt bên (APMXS): $5.0\text{ mm}$ ($0.197\text{ inch}$)

• Chiều sâu cắt tối đa mặt đầu (APMXE): $3.0\text{ mm}$ ($0.118\text{ inch}$)

• Góc cắt dương hướng trục ($\text{GAMP}$): $2.2\text{ độ}$

• Góc chép hình tối đa ($\text{RMPX}$): $10.0\text{ độ}$

• Chiều dài tổng thể (OAL): $55.0\text{ mm}$ ($2.165\text{ inch}$)

• Chiều dài nhô ra (LPR): $17.0\text{ mm}$ ($0.669\text{ inch}$)

• Kiểu chuôi (ShankType): Cylindrical (Chuôi trụ trơn)

• Làm mát bên trong (CSP): Internal coolant
