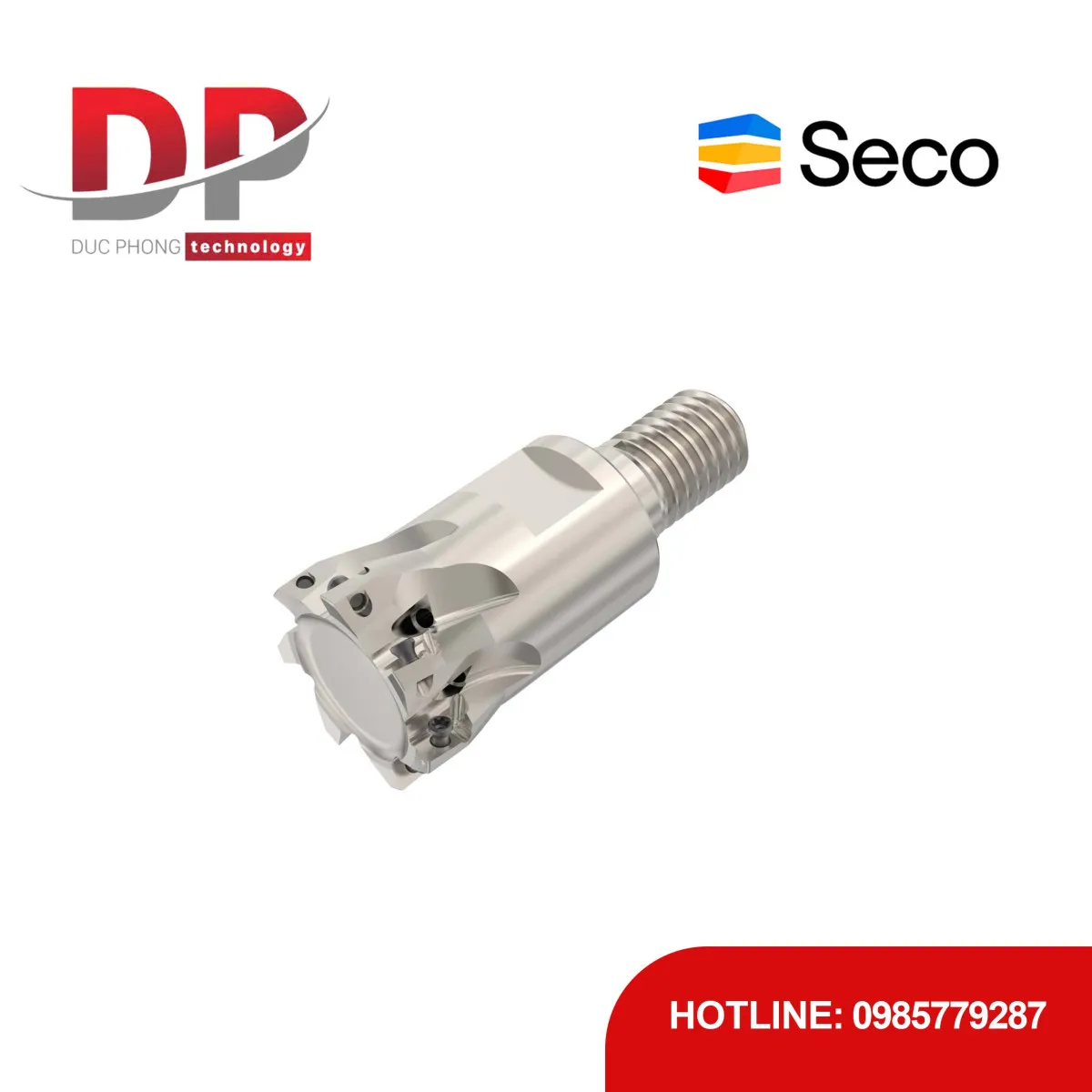

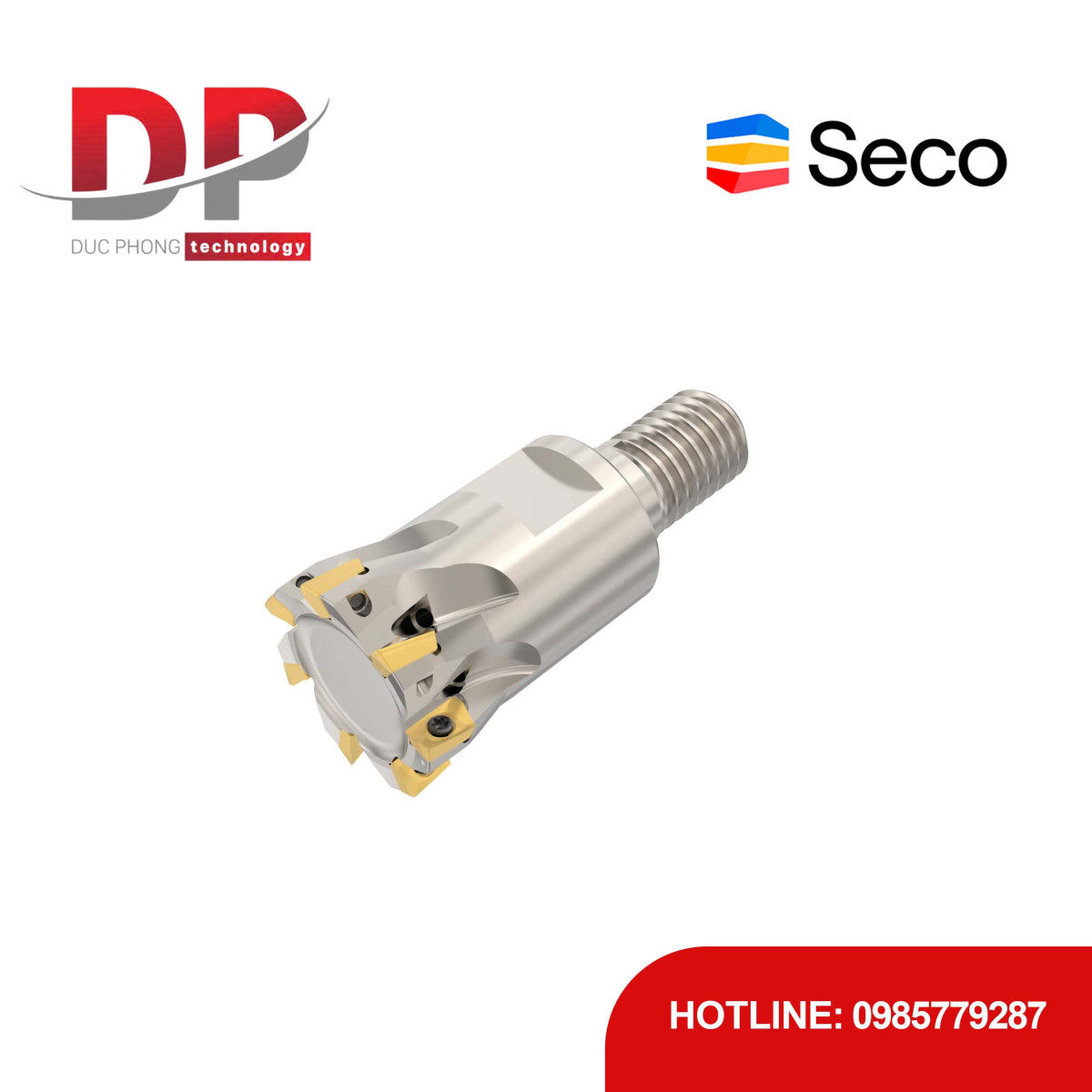

Dao phay gắn mảnh Seco Tools Turbo R217.69-01.00-12RE-06-7AN (DC 1 inch)

Đặc điểm sản phẩm:

• Phay vai 90 độ linh hoạt: Dao được thiết kế cho phay vai vuông (square shoulder milling) chính xác với góc cắt ($\text{KAPR}$) $90.0\text{ độ}$. Ngoài ra, dao còn hỗ trợ phay chép hình (ramping) với góc tối đa ($\text{RMPX}$) $1.5\text{ độ}$ và phay xoắn ốc (helical interpolation).

• Tăng hiệu suất với 7 me cắt: Thân dao có 7 me cắt hiệu dụng (ZEFP) với mật độ me cắt dày đặc ($\text{CPDN}$: Close) và vi sai ($\text{CPDF}$: Yes). Thiết kế này giúp tăng tốc độ tiến dao và giảm rung lắc trong quá trình gia công, tối ưu hóa năng suất cho các nguyên công phay tốc độ cao (Dynamic milling).

• Góc cắt dương tạo lực cắt nhẹ: Dao có góc cắt dương hướng trục ($\text{GAMP}$) $8.0\text{ độ}$ và góc cắt hướng kính ($\text{GAMF}$) $-5.8\text{ độ}$ (góc cắt âm nhẹ). Sự kết hợp này tạo ra lực cắt nhẹ, đảm bảo quá trình gia công ổn định và kéo dài tuổi thọ mảnh dao trên nhiều vật liệu.

• Độ cứng vững và mô-đun: Dao sử dụng chuôi Combimaster với ren M12 ($\text{TDZ}$: M12), cung cấp khả năng kết nối mô-đun chắc chắn và độ chính xác cao, thuận tiện cho việc thay đổi và điều chỉnh chiều dài dao.

• Hệ thống làm mát tích hợp: Được trang bị hệ thống làm mát bên trong ($\text{CSP}$: Internal coolant), dao đảm bảo luồng dung dịch cắt hiệu quả đến vùng cắt, giúp kiểm soát nhiệt độ và cải thiện việc thoát phoi.

Thông số nổi bật:

• Mã sản phẩm (Designation): R217.69-01.00-12RE-06-7AN

• Material Id: 02695013

• Kiểu dao (Tool type): Holder (Thân dao gắn mảnh)

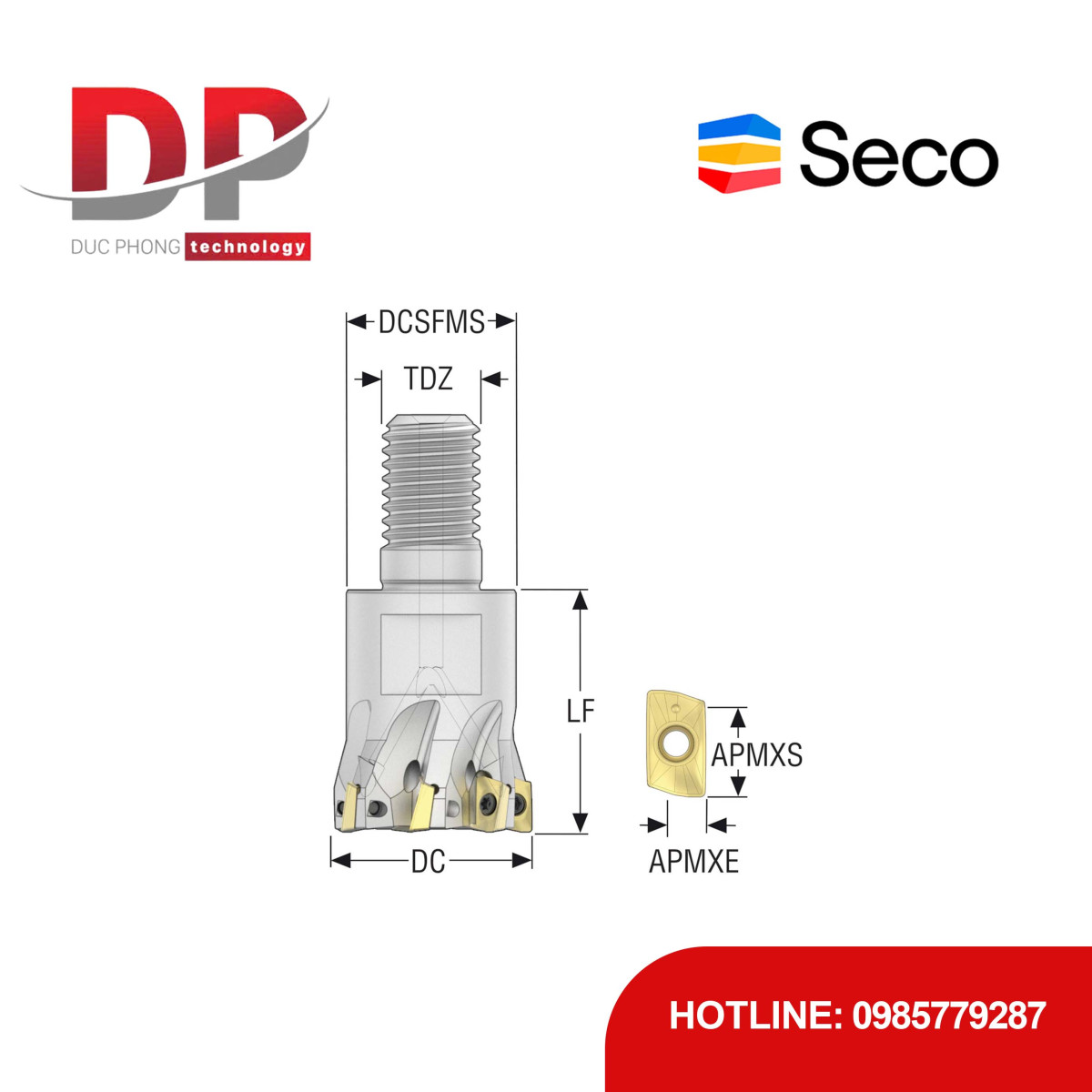

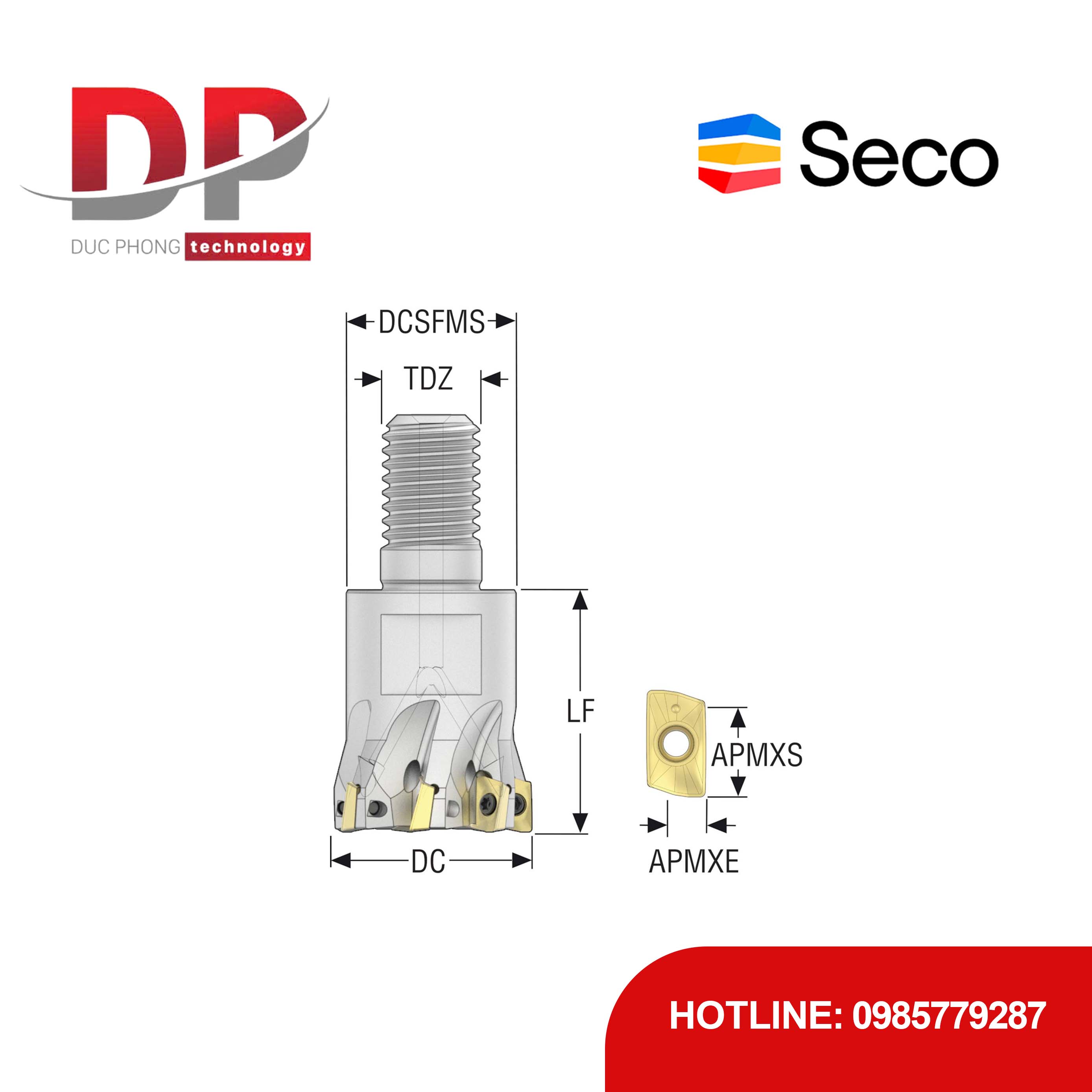

• Đường kính cắt (DC): $1.000\text{ inch}$ ($25.4\text{ mm}$)

• Số me cắt hiệu dụng (ZEFP): 7

• Đường kính tiếp xúc chuôi (DCSFMS): $0.906\text{ inch}$ ($23.0\text{ mm}$)

• Góc cắt ($\text{KAPR}$): $90.0\text{ độ}$

• Chiều sâu cắt tối đa mặt bên (APMXS): $0.197\text{ inch}$ ($5.0\text{ mm}$)

• Chiều sâu cắt tối đa mặt đầu (APMXE): $0.118\text{ inch}$ ($3.0\text{ mm}$)

• Chiều dài chức năng (LF): $1.378\text{ inch}$ ($35.0\text{ mm}$)

• Góc chép hình tối đa ($\text{RMPX}$): $1.5\text{ độ}$

• Góc cắt dương hướng trục ($\text{GAMP}$): $8.0\text{ độ}$

• Kiểu lắp (ShankType): Combimaster

• Kích thước ren (TDZ): M12

• Mel cắt vi sai ($\text{CPDF}$): Có (Yes)
