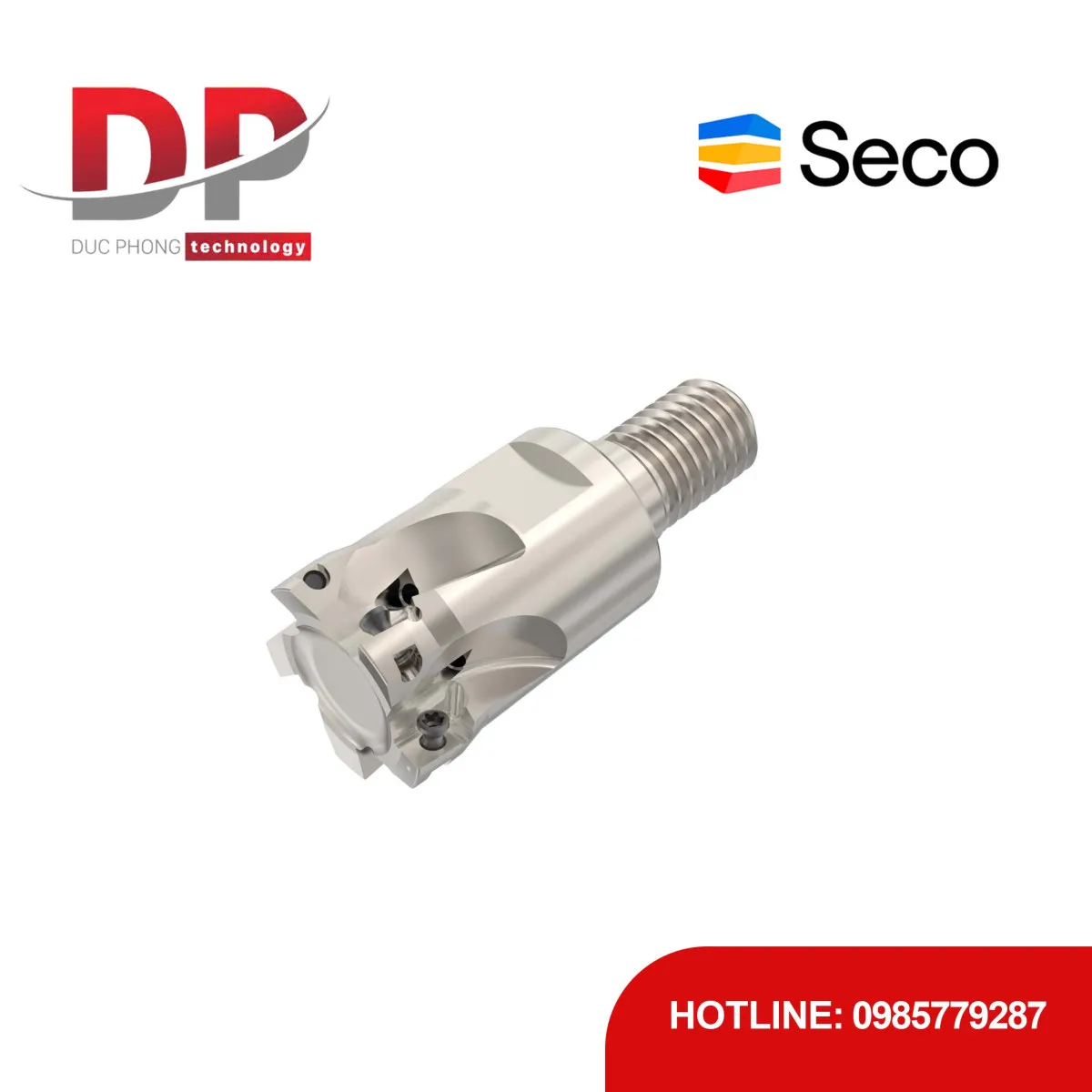

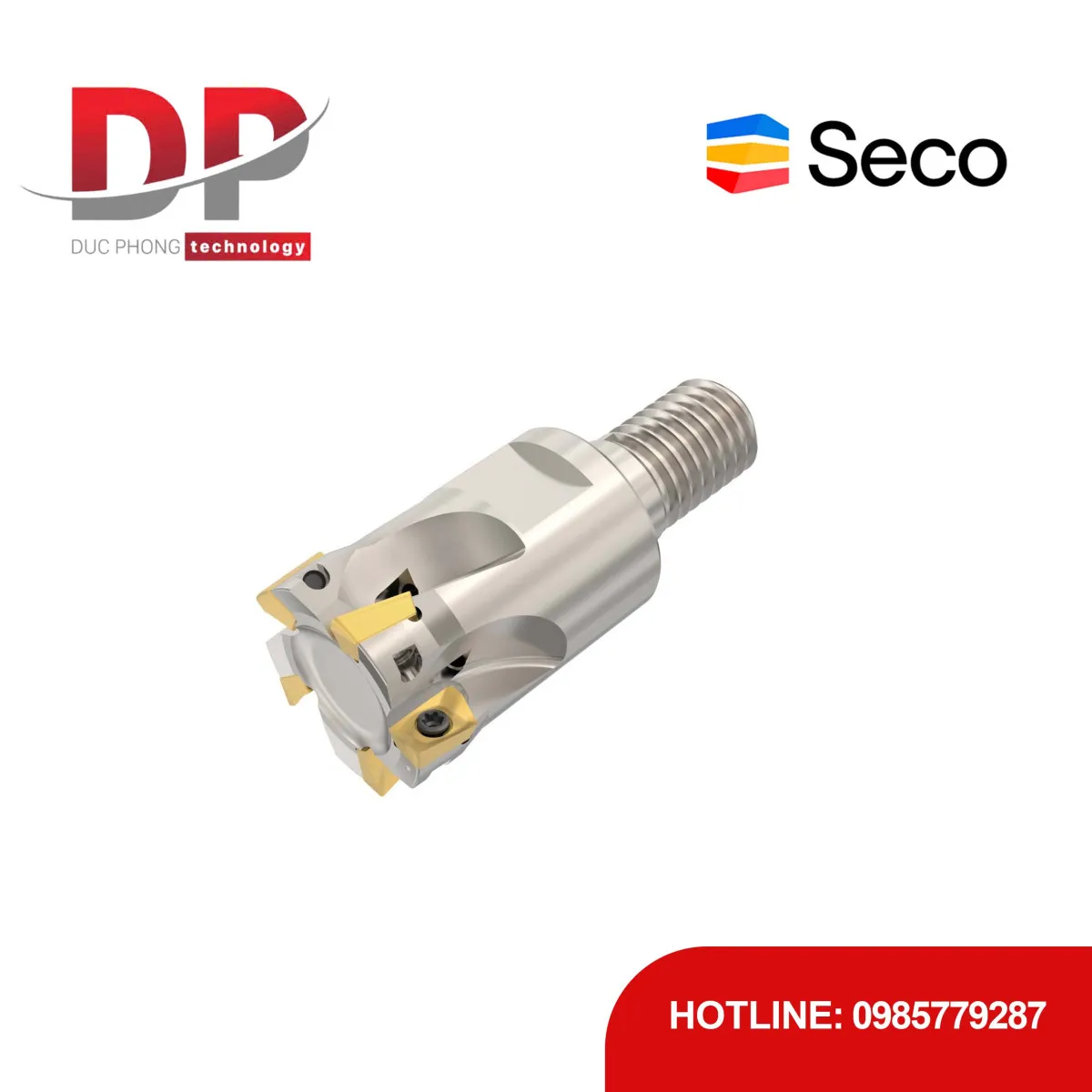

Dao phay gắn mảnh Seco Tools Turbo R217.69-1020.RE-06-5AN (DC 20mm)

Đặc điểm sản phẩm:

• Phay vai 90 độ linh hoạt: Dao có góc cắt ($\text{KAPR}$) $90.0\text{ độ}$, lý tưởng cho phay vai vuông (square shoulder milling) chính xác. Ngoài ra, dao còn hỗ trợ các nguyên công phức tạp như phay chép hình (ramping) với góc tối đa ($\text{RMPX}$) $4.5\text{ độ}$ và phay xoắn ốc (helical interpolation).

• Tăng hiệu suất với 5 me cắt: Thân dao có 5 vị trí gắn mảnh và 5 me cắt hiệu dụng (ZEFP). Với mật độ me cắt dày đặc ($\text{CPDN}$: Close), dao giúp tăng tốc độ tiến dao (feed rate), đạt tốc độ quay tối đa ($\text{RPMX}$) $44,000\text{ voˋng/phuˊt}$, qua đó tối ưu hóa thời gian chu kỳ gia công.

• Góc cắt dương hiệu quả: Thiết kế có góc cắt dương hướng trục ($\text{GAMP}$) $8.0\text{ độ}$ và góc cắt hướng kính ($\text{GAMF}$) $-6.5\text{ độ}$ (góc cắt âm nhẹ). Sự kết hợp này mang lại lực cắt nhẹ và cắt êm ái, giảm rung lắc, đồng thời tối ưu hóa tuổi thọ mảnh dao.

• Kết nối cứng vững Combimaster: Dao sử dụng chuôi Combimaster với ren M10 ($\text{TDZ}$: M10), cho phép kết nối nhanh và độ chính xác cao, đảm bảo độ cứng vững và khả năng lặp lại (repeatability) tuyệt vời, phù hợp cho các môi trường gia công đòi hỏi khắt khe.

• Hệ thống làm mát tích hợp: Thiết kế có hệ thống làm mát bên trong ($\text{CSP}$: Internal coolant) giúp kiểm soát nhiệt độ vùng cắt và hỗ trợ thoát phoi, đặc biệt hiệu quả khi gia công các vật liệu khó như thép không gỉ (ISO M) và hợp kim chịu nhiệt (ISO S).

Thông số nổi bật:

• Mã sản phẩm (Designation): R217.69-1020.RE-06-5AN

• Material Id: 02690641

• Kiểu dao (Tool type): Holder (Thân dao gắn mảnh)

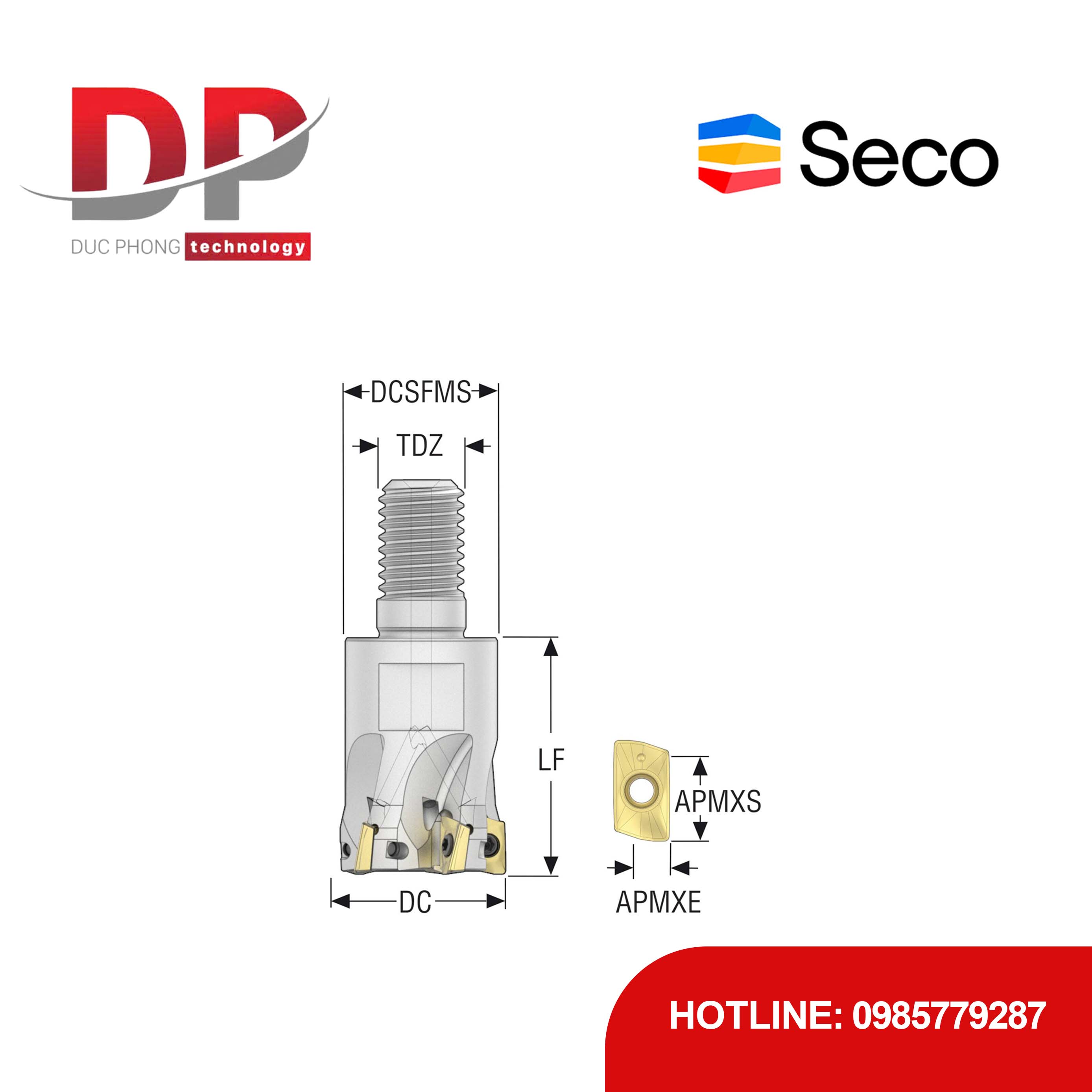

• Đường kính cắt (DC): $20.0\text{ mm}$ ($0.787\text{ inch}$)

• Số me cắt hiệu dụng (ZEFP): 5

• Đường kính tiếp xúc chuôi (DCSFMS): $18.0\text{ mm}$

• Góc cắt ($\text{KAPR}$): $90.0\text{ độ}$

• Chiều sâu cắt tối đa mặt bên (APMXS): $5.0\text{ mm}$ ($0.197\text{ inch}$)

• Chiều sâu cắt tối đa mặt đầu (APMXE): $3.0\text{ mm}$ ($0.118\text{ inch}$)

• Chiều dài chức năng (LF): $28.0\text{ mm}$ ($1.102\text{ inch}$)

• Góc chép hình tối đa ($\text{RMPX}$): $4.5\text{ độ}$

• Tốc độ quay tối đa ($\text{RPMX}$): $44,000\text{vòng/phút}$

• Kiểu lắp (ShankType): Combimaster

• Kích thước ren (TDZ): M10
