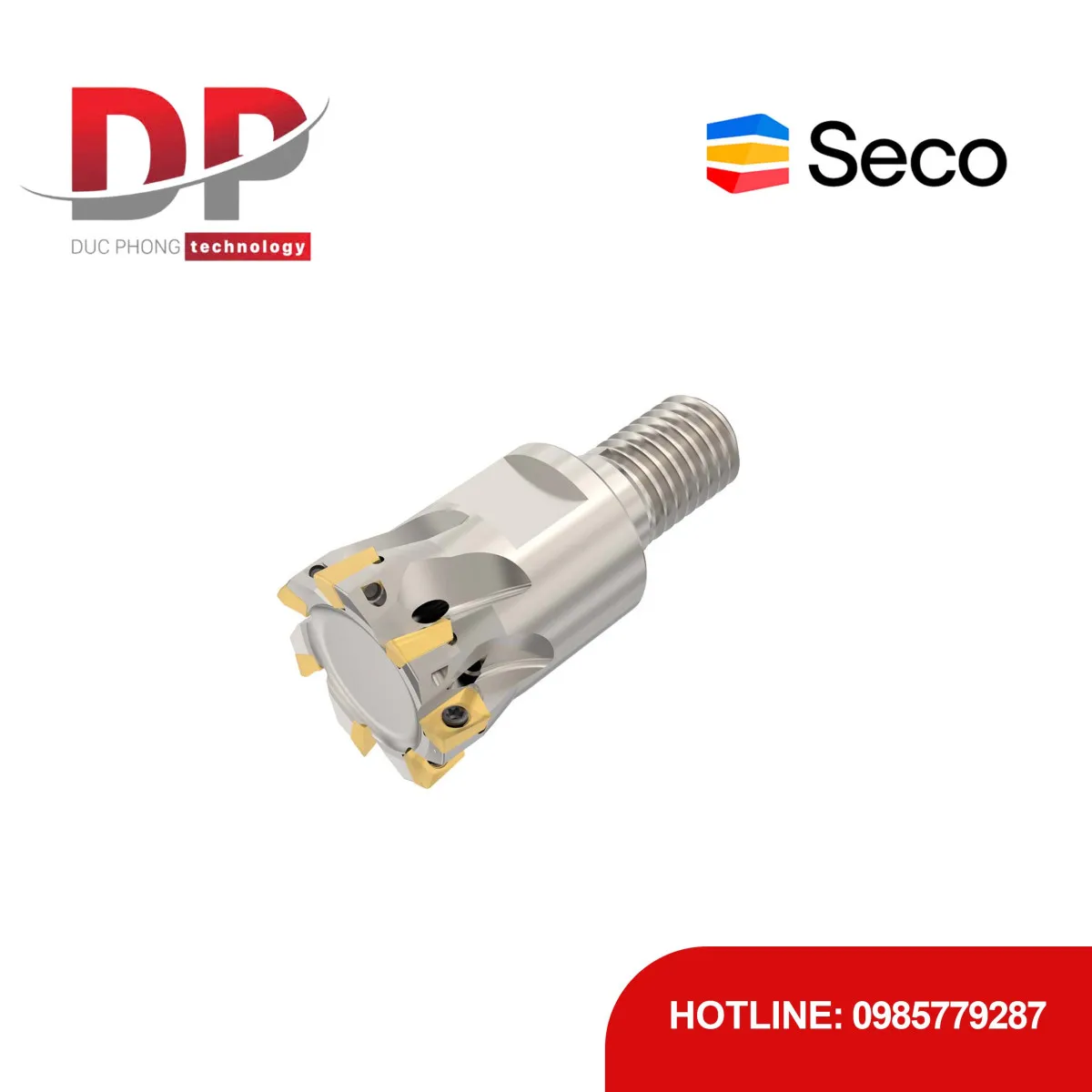

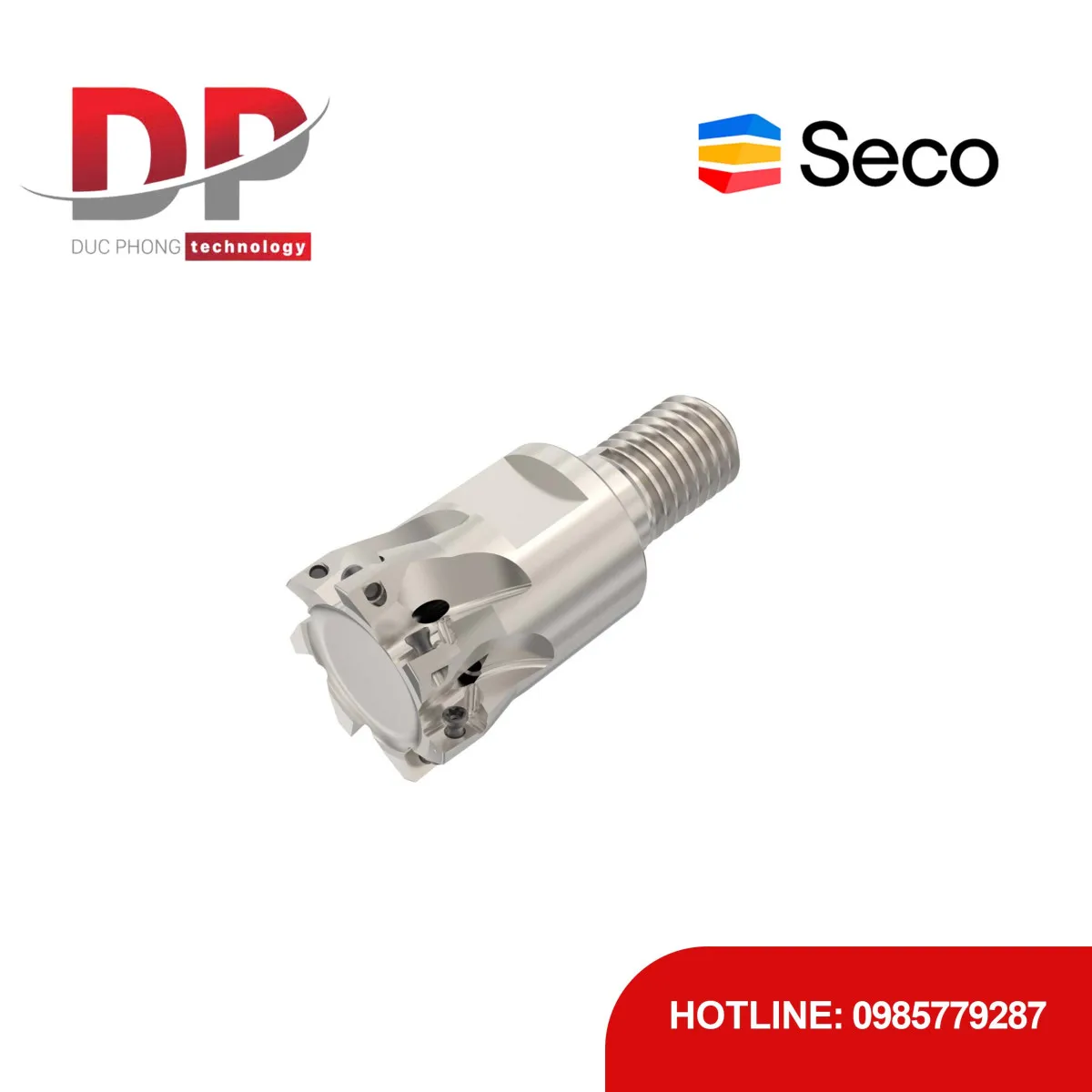

Dao phay gắn mảnh Seco Tools Turbo R217.69-1225.RE-06-7AN (DC 25mm)

Đặc điểm sản phẩm:

• Phay vai 90 độ đa chức năng: Dao được thiết kế cho phay vai vuông (square shoulder milling) chính xác với góc cắt ($\text{KAPR}$) $90.0\text{ độ}$. Ngoài ra, dao còn hỗ trợ phay chép hình (ramping) với góc tối đa ($\text{RMPX}$) $2.5\text{ độ}$ và phay xoắn ốc (helical interpolation).

• Hiệu suất gia công cao: Thân dao được trang bị 7 me cắt hiệu dụng (ZEFP) với mật độ me cắt dày đặc ($\text{CPDN}$: Close). Điều này cho phép tăng tốc độ tiến dao và đạt tốc độ quay tối đa ($\text{RPMX}$) $37,600\text{ voˋng/phuˊt}$, lý tưởng cho phay tốc độ cao (Dynamic milling) và tối ưu hóa năng suất.

• Lực cắt nhẹ và ổn định: Dao có góc cắt dương hướng trục ($\text{GAMP}$) $8.0\text{ độ}$ và góc cắt hướng kính ($\text{GAMF}$) $-5.8\text{ độ}$ (góc cắt âm nhẹ), tạo ra lực cắt nhẹ và giúp giảm rung lắc, đảm bảo chất lượng bề mặt gia công hoàn thiện.

• Hệ thống làm mát tích hợp: Thiết kế có hệ thống làm mát bên trong ($\text{CSP}$: Internal coolant) giúp kiểm soát nhiệt độ vùng cắt và hỗ trợ thoát phoi hiệu quả, đặc biệt khi gia công vật liệu dẻo hoặc hốc sâu.

• Độ cứng vững và khả năng lặp lại: Dao sử dụng chuôi Combimaster với ren M12 ($\text{TDZ}$: M12), cung cấp khả năng kết nối mô-đun chắc chắn, giúp tăng độ cứng vững của hệ thống gá kẹp và đảm bảo độ lặp lại (repeatability) trong quá trình lắp đặt.

Thông số nổi bật:

• Mã sản phẩm (Designation): R217.69-1225.RE-06-7AN

• Material Id: 02690642

• Kiểu dao (Tool type): Holder (Thân dao gắn mảnh)

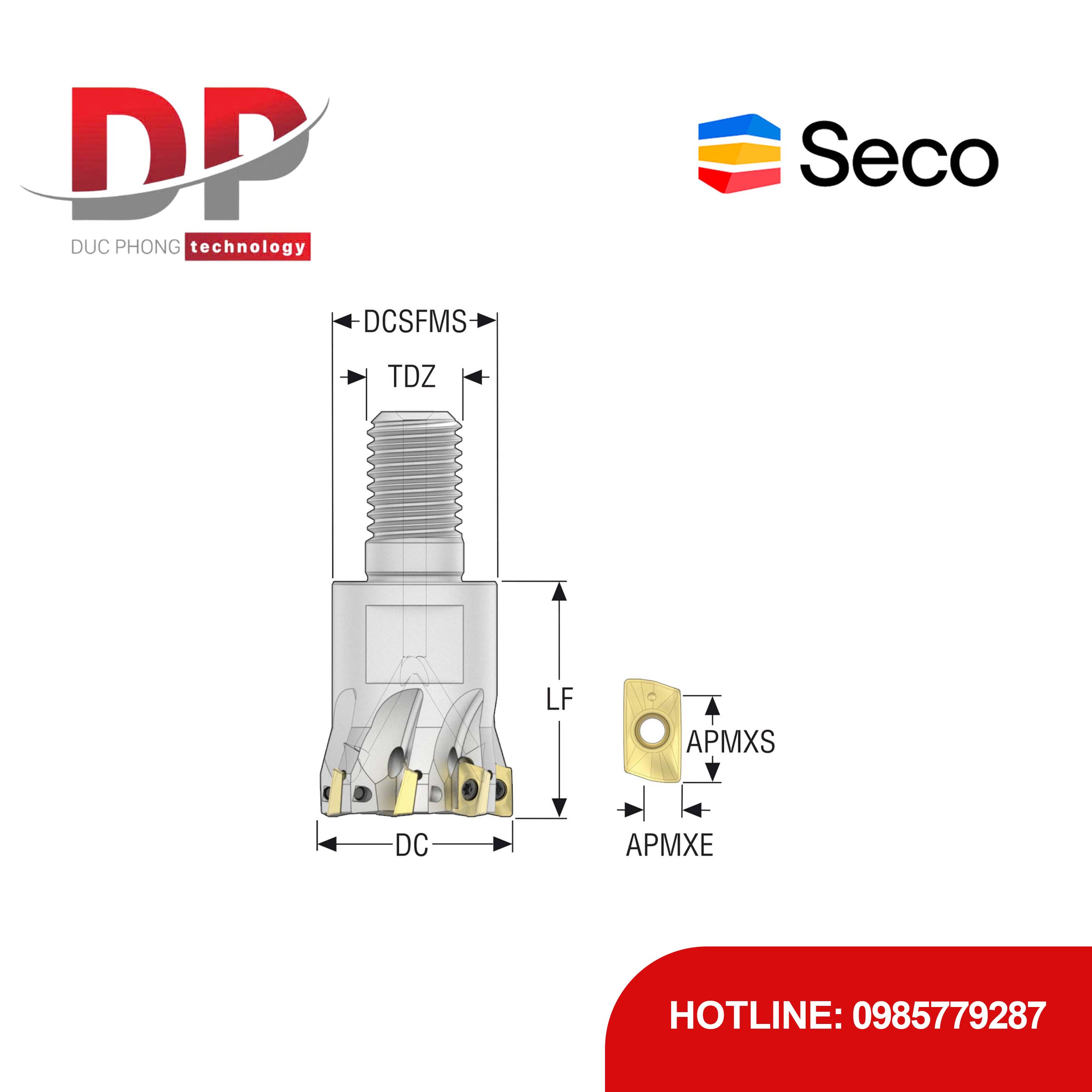

• Đường kính cắt (DC): $25.0\text{ mm}$ ($0.984\text{ inch}$)

• Số me cắt hiệu dụng (ZEFP): 7

• Đường kính tiếp xúc chuôi (DCSFMS): $21.0\text{ mm}$ ($0.827\text{ inch}$)

• Góc cắt ($\text{KAPR}$): $90.0\text{ độ}$

• Chiều sâu cắt tối đa mặt bên (APMXS): $5.0\text{ mm}$ ($0.197\text{ inch}$)

• Chiều sâu cắt tối đa mặt đầu (APMXE): $3.0\text{ mm}$ ($0.118\text{ inch}$)

• Chiều dài chức năng (LF): $30.0\text{ mm}$ ($1.181\text{ inch}$)

• Góc chép hình tối đa ($\text{RMPX}$): $2.5\text{ độ}$

• Góc cắt dương hướng trục ($\text{GAMP}$): $8.0\text{ độ}$

• Kiểu lắp (ShankType): Combimaster

• Kích thước ren (TDZ): M12

• Mel cắt vi sai ($\text{CPDF}$): Có (Yes)
