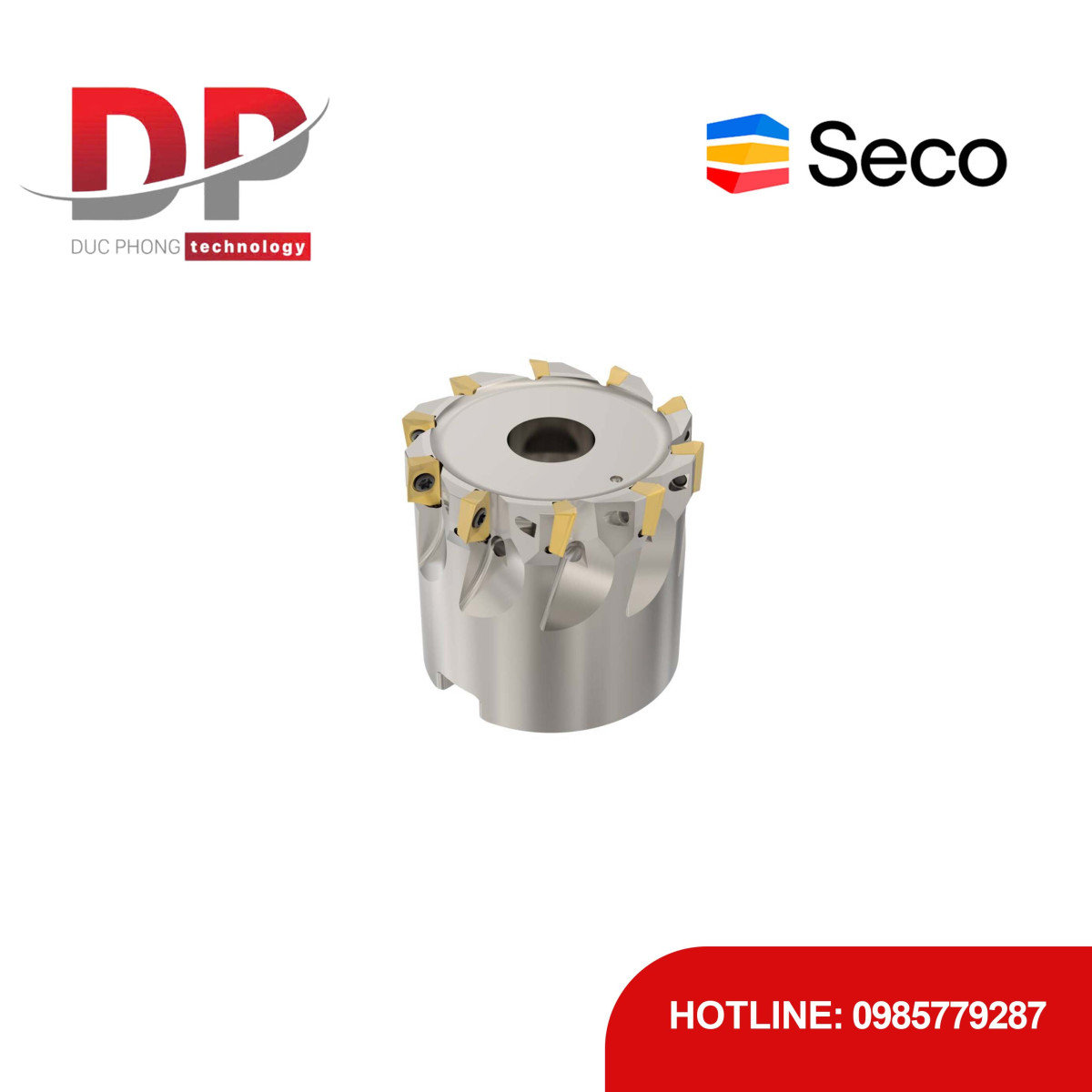

Dao phay gắn mảnh Seco Tools Turbo R220.69-01.50-06-10AN (DC 38.1mm)

Đặc điểm sản phẩm:

• Phay vai 90 độ năng suất cao: Thiết kế được tối ưu hóa cho nguyên công phay vai vuông (square shoulder milling) với góc cắt ($\text{KAPR}$) $90\text{ độ}$. Cấu hình này tạo ra bề mặt vai vuông vắn và chính xác.

• Mật độ me cắt cực cao: Thân dao được trang bị 10 vị trí gắn mảnh, tương đương với 10 me cắt hiệu dụng (ZEFP). Mật độ me cắt cao ($\text{CPDN}$: Close - Dày đặc) giúp tối ưu hóa thông số tiến dao, tăng đáng kể tốc độ bóc tách vật liệu (MRR) và rút ngắn thời gian gia công.

• Linh hoạt và hiệu quả vật liệu: Dao sử dụng mảnh dao XO...06 (XOEX0602 / XOMX0602), cho phép người dùng lựa chọn mảnh dao với cấp vật liệu và lớp phủ chuyên biệt để gia công hiệu quả đa dạng các nhóm vật liệu, bao gồm thép, thép không gỉ, gang và hợp kim nhôm.

• Hệ thống làm mát chuyên nghiệp: Dao được thiết kế với hệ thống làm mát bên trong ($\text{CSP}$: Internal coolant). Hệ thống này đảm bảo dung dịch cắt được dẫn thẳng đến vùng cắt, giúp giảm nhiệt lượng sinh ra, tăng tuổi thọ mảnh dao và cải thiện khả năng thoát phoi, đặc biệt quan trọng khi gia công hốc sâu.

• Độ ổn định và cứng vững: Dao sử dụng kiểu chuôi Arbor (gắn trục) với lỗ trục ($16\text{ mm}$). Sự kết hợp này mang lại độ cứng vững cao cho cả hệ thống gá kẹp, giúp kiểm soát rung lắc và đảm bảo chất lượng bề mặt ổn định ngay cả khi thực hiện các đường chạy dao phức tạp.

Thông số nổi bật:

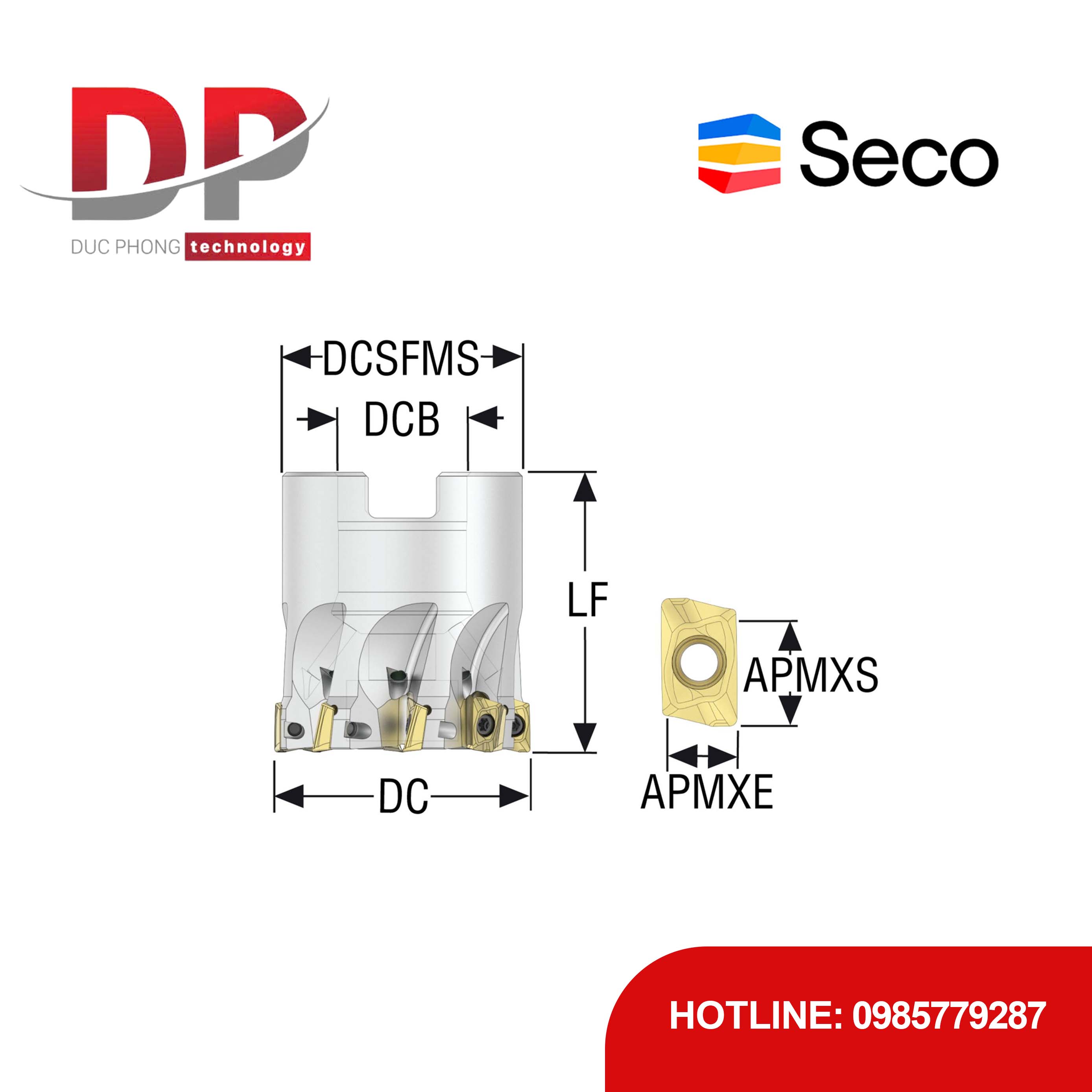

• Mã sản phẩm (Designation): R220.69-01.50-06-10AN

• Material Id: 02694915

• Kiểu dao (Tool type): Holder (Thân dao gắn mảnh)

• Đường kính cắt (DC): $38.1\text{ mm}$ ($1.500\text{ inch}$)

• Số me cắt hiệu dụng (ZEFP): 10

• Đường kính lỗ trục (DCB/DCONMS): $16.0\text{ mm}$

• Góc cắt ($\text{KAPR}$): $90.0\text{ độ}$

• Chiều sâu cắt tối đa mặt bên (APMXS): $5.0\text{ mm}$ (Inferred)

• Chiều sâu cắt tối đa mặt đầu (APMXE): $3.0\text{ mm}$ (Inferred)

• Chiều dài chức năng (LF): $35.0\text{ mm}$

• Góc cắt dương hướng trục ($\text{GAMP}$): $8.0\text{ độ}$ (Inferred)

• Tốc độ quay tối đa ($\text{RPMX}$): $18,600\text{ voˋng/phuˊt}$ (Inferred)

• Kiểu lắp (ShankType): Arbor
