Mô tả sản phẩm dao phay MUGEN COATING 4-Flute Long Neck High Efficient ”Z” End Mill for Carbon Steels

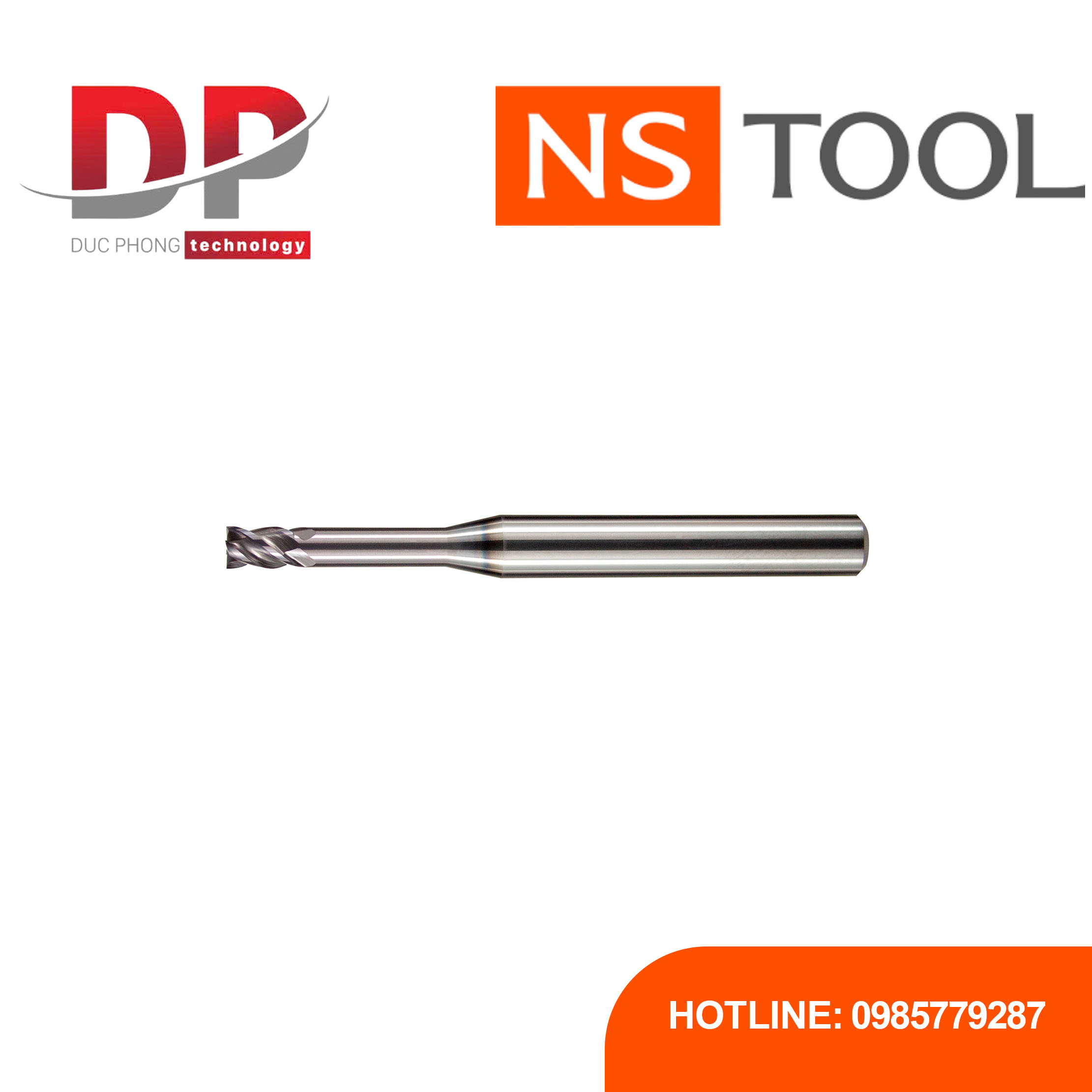

Dao phay MUGEN COATING 4-Flute Long Neck High Efficient “Z” End Mill for Carbon Steels – MSCZ440-LN của NS TOOL được thiết kế đặc biệt để gia công thép carbon với hiệu suất cao, giảm rung tối đa và bề mặt chi tiết mịn.

Sản phẩm áp dụng thiết kế me không đều, góc xoắn không đều và mặt cắt cuối cứng chắc, giúp giảm chatter và nâng cao hiệu quả gia công. Mặt cắt cạnh đặc biệt mới cho phép đa chức năng: phay cạnh bên, phay rãnh và khoan thẳng. Lớp phủ MUGEN COATING đảm bảo tuổi thọ dao dài và gia công ổn định lâu dài.

Thiết kế cổ dài giúp ngăn chặn va chạm với chi tiết gia công, đặc biệt hữu ích cho các chi tiết sâu và hẹp, với chiều dài dưới cổ phù hợp cho L/D = 3–5.

Đặc điểm nổi bật

• Thiết kế me và góc xoắn không đều: Giảm rung tối đa, gia công hiệu quả.

• Đa chức năng: Phay cạnh bên, phay rãnh và khoan thẳng trên thép carbon.

• Cổ dài: Ngăn ngừa va chạm với chi tiết, thích hợp chi tiết sâu hẹp.

• Lớp phủ MUGEN COATING: Tuổi thọ dao dài, gia công ổn định lâu dài.

• Chiều dài dưới cổ: Phù hợp L/D = 3–5, linh hoạt cho các ứng dụng khó.

Vật liệu gia công phù hợp

• Tốt nhất: Thép carbon (≤60HRC)

• Phù hợp: Thép hợp kim, thép tiền tôi

• Không khuyến nghị: Nhôm, đồng, nhựa, graphite, vật liệu giòn

Thông số

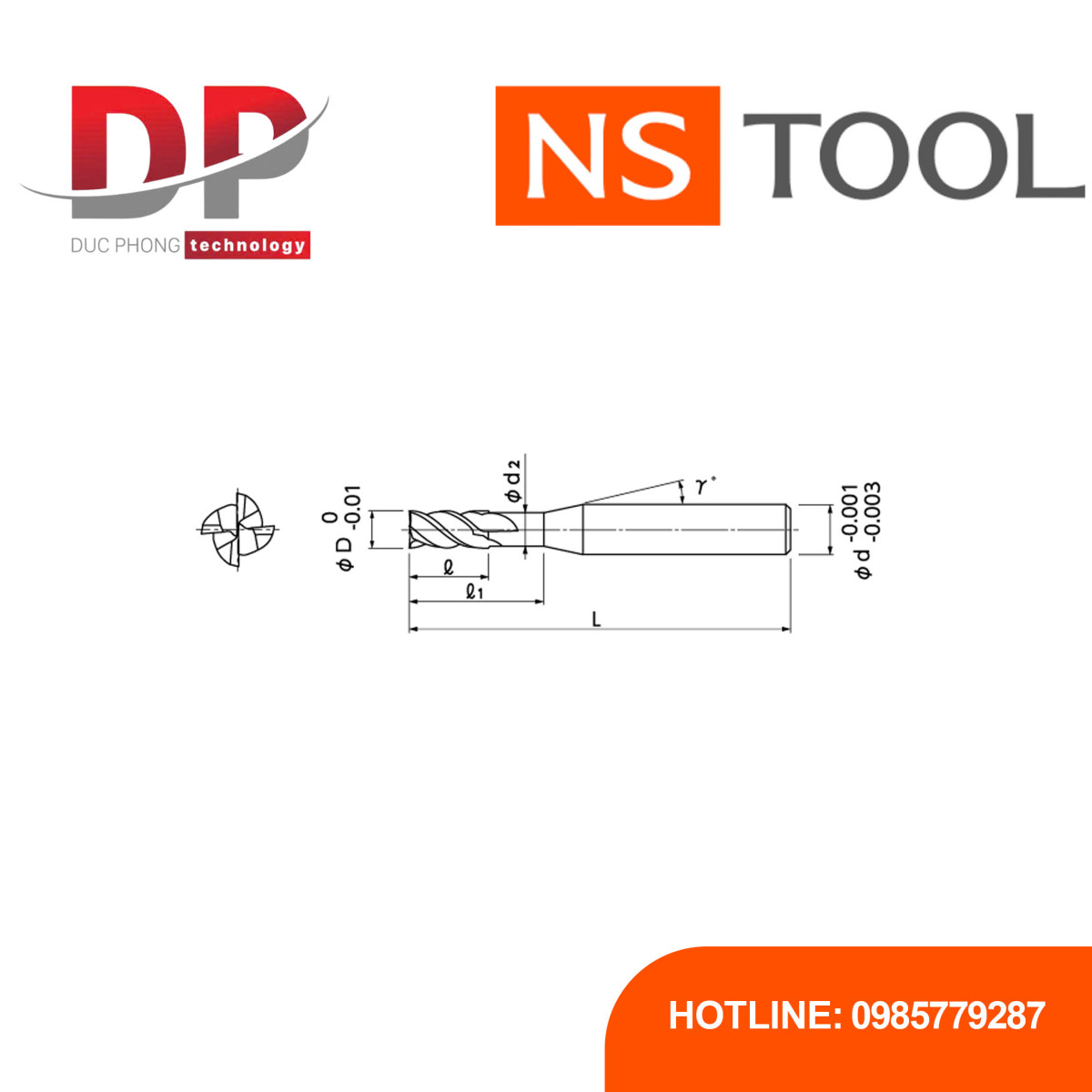

Code No.	(D)Dia.	(l)Length of Cut	(l1)Under Neck Length	(d2)Neck Dia.	(γ)Neck Taper Angle	(d)Shank Dia.	(L)Overall Length	Semi-standard
08-00136-01013	1	1.5	3	0.95	12°	4	50
08-00136-01014	1	1.5	4	0.95	12°	4	50
08-00136-01015	1	1.5	5	0.95	12°	4	50
08-00136-01513	1.5	2.3	4.5	1.45	12°	4	50
08-00136-01514	1.5	2.3	6	1.45	12°	4	50
08-00136-01515	1.5	2.3	7.5	1.45	12°	4	50
08-00136-02013	2	3	6	1.94	12°	6	50
08-00136-02014	2	3	8	1.94	12°	6	50
08-00136-02015	2	3	10	1.94	12°	6	50
08-00136-02513	2.5	3.8	7.5	2.4	12°	6	50
08-00136-02514	2.5	3.8	10	2.4	12°	6	50
08-00136-02515	2.5	3.8	12.5	2.4	12°	6	60
08-00136-03013	3	4.5	9	2.85	12°	6	50
08-00136-03014	3	4.5	12	2.85	12°	6	50
08-00136-03015	3	4.5	15	2.85	12°	6	60
08-00136-03513	3.5	5.3	10.5	3.35	12°	6	50
08-00136-03514	3.5	5.3	14	3.35	12°	6	60
08-00136-03515	3.5	5.3	17.5	3.35	12°	6	60
08-00136-04013	4	6	12	3.8	12°	6	50
08-00136-04014	4	6	16	3.8	12°	6	60
08-00136-04015	4	6	20	3.8	12°	6	60
08-00136-04513	4.5	6.8	13.5	4.3	12°	6	50
08-00136-04514	4.5	6.8	18	4.3	12°	6	60
08-00136-04515	4.5	6.8	22.5	4.3	12°	6	60
08-00136-05013	5	7.5	15	4.8	12°	6	50
08-00136-05014	5	7.5	20	4.8	12°	6	60
08-00136-05015	5	7.5	25	4.8	12°	6	60
08-00136-05513	5.5	8.3	16.5	5.3	12°	6	50
08-00136-05514	5.5	8.3	22	5.3	12°	6	60
08-00136-05515	5.5	8.3	27.5	5.3	12°	6	60
08-00136-06013	6	9	18	5.8	－	6	60
08-00136-06014	6	9	24	5.8	－	6	60
08-00136-06015	6	9	30	5.8	－	6	70
