ĐẶC ĐIỂM NỔI BẬT

View: 43

Mô tả sản phẩm dao phay ngón EconoStar 2 me Series ESTNB20

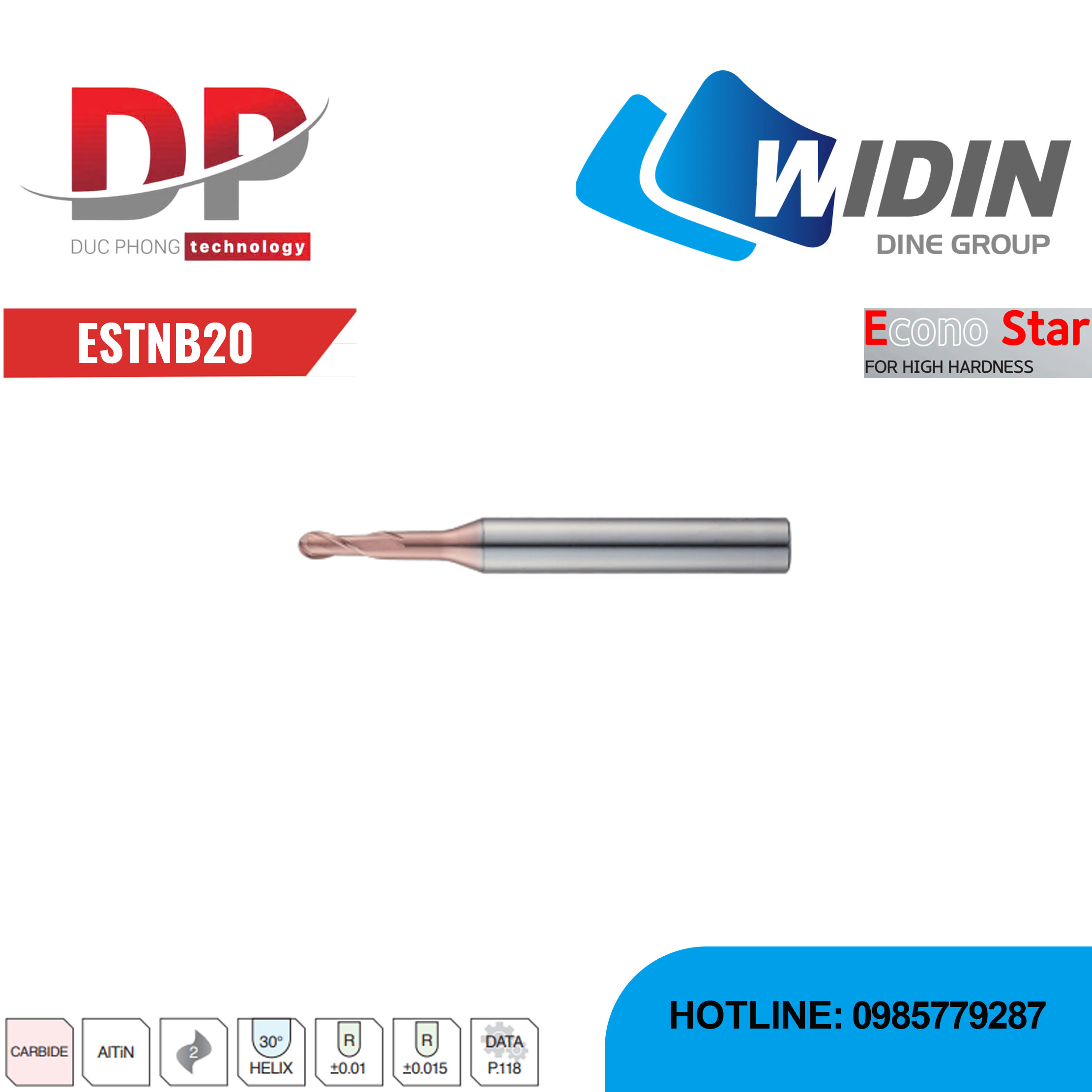

Dao phay ngón EconoStar 2 me Series ESTNB20 - WIDIN

Dao phay ngón EconoStar 2 me Series ESTNB20 - WIDIN là dòng dao phay ngón đầu tròn với 2 me cắt, có thiết kế cổ côn, chuyên dụng để gia công các loại thép có độ cứng cao.

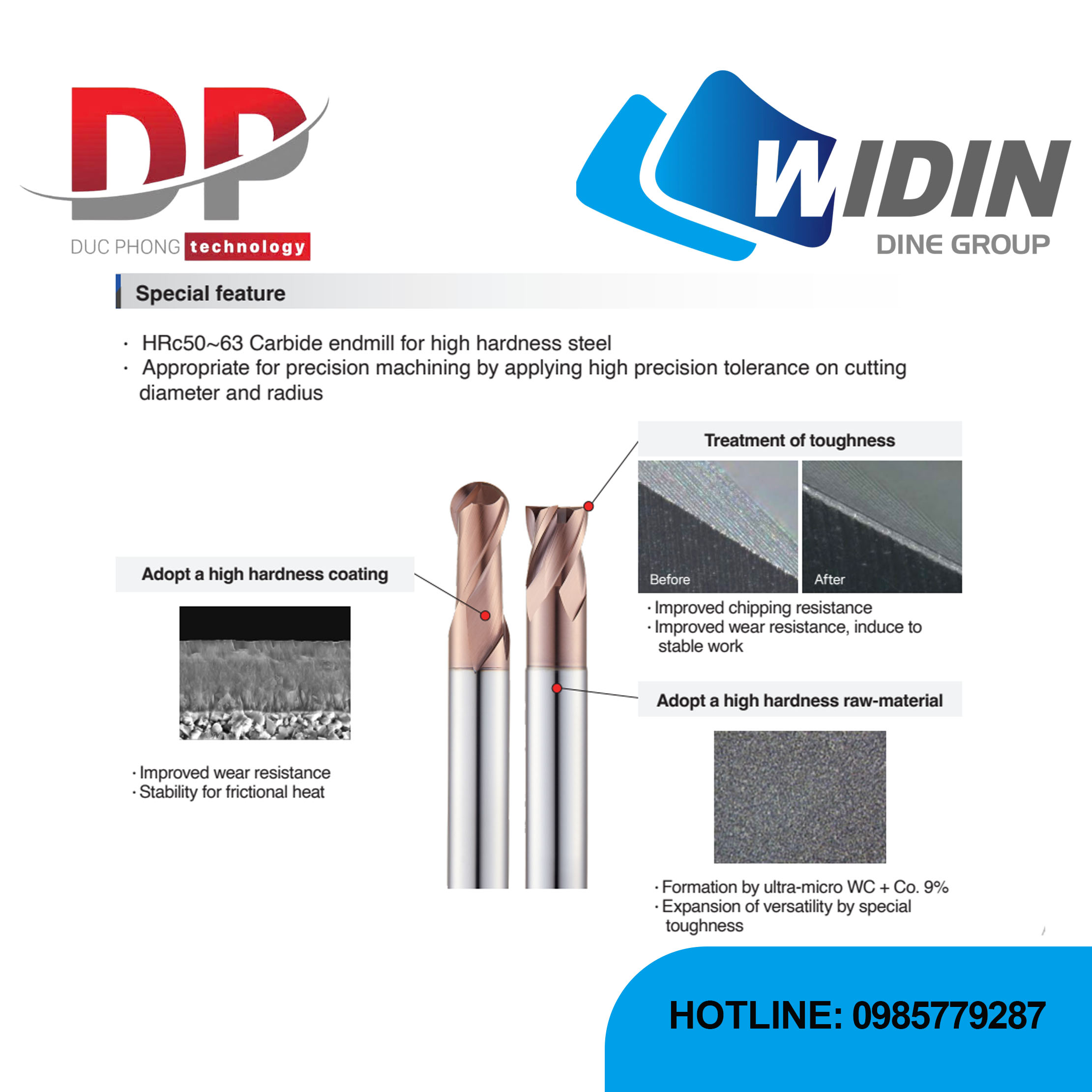

Tính năng nổi bật

  • Dao phay ngón EconoStar Series ESTNB20 với 2 me cắt giúp tối ưu hóa cho việc phay các bề mặt cong phức tạp
  • Đầu tròn giúp tạo ra các bề mặt lượn mềm mại và các góc bo tròn, lý tưởng cho gia công các chi tiết có hình dạng 3D.
  • Thiết kế cổ côn giúp tăng cường độ cứng vững của dao, giảm thiểu rung động và cho phép dao tiếp cận các khu vực hẹp, sâu một cách hiệu quả, đặc biệt trong gia công các chi tiết có thành đứng.
  • Dao phay ngón ESTNB20 được chế tạo từ carbide nguyên khối, đảm bảo độ cứng và độ bền vượt trội.
  • Lớp phủ AITiN giúp tăng độ cứng ở nhiệt độ cao và khả năng chịu nhiệt, đảm bảo hiệu suất ổn định khi làm việc ở nhiệt độ ma sát cao.
  • Dao phay ngón EconoStar 2 me Series ESTNB20 có dung sai chính xác cao, phù hợp cho các ứng dụng gia công tinh và hoàn thiện.
  • Nhờ xử lý tăng độ dẻo dai, dao có khả năng chống sứt mẻ tốt hơn, kéo dài tuổi thọ và đảm bảo quá trình cắt gọt ổn định.
  • Vật liệu phù hợp: Thép độ cứng cao (HRc 50 ~ 63), thép khuôn mẫu, thép thông thường và gang.
  • Gia công khuôn mẫu chính xác.
  • Gia công thép chịu mài mòn, thép sau nhiệt luyện.
  • Phay tinh các bề mặt 3D phức tạp và các chi tiết có hình dạng cong.

Dao phay ngón EconoStar 2 me Series ESTNB20 - WIDIN  Dao phay ngón EconoStar 2 me Series ESTNB20 - WIDIN

Thông số

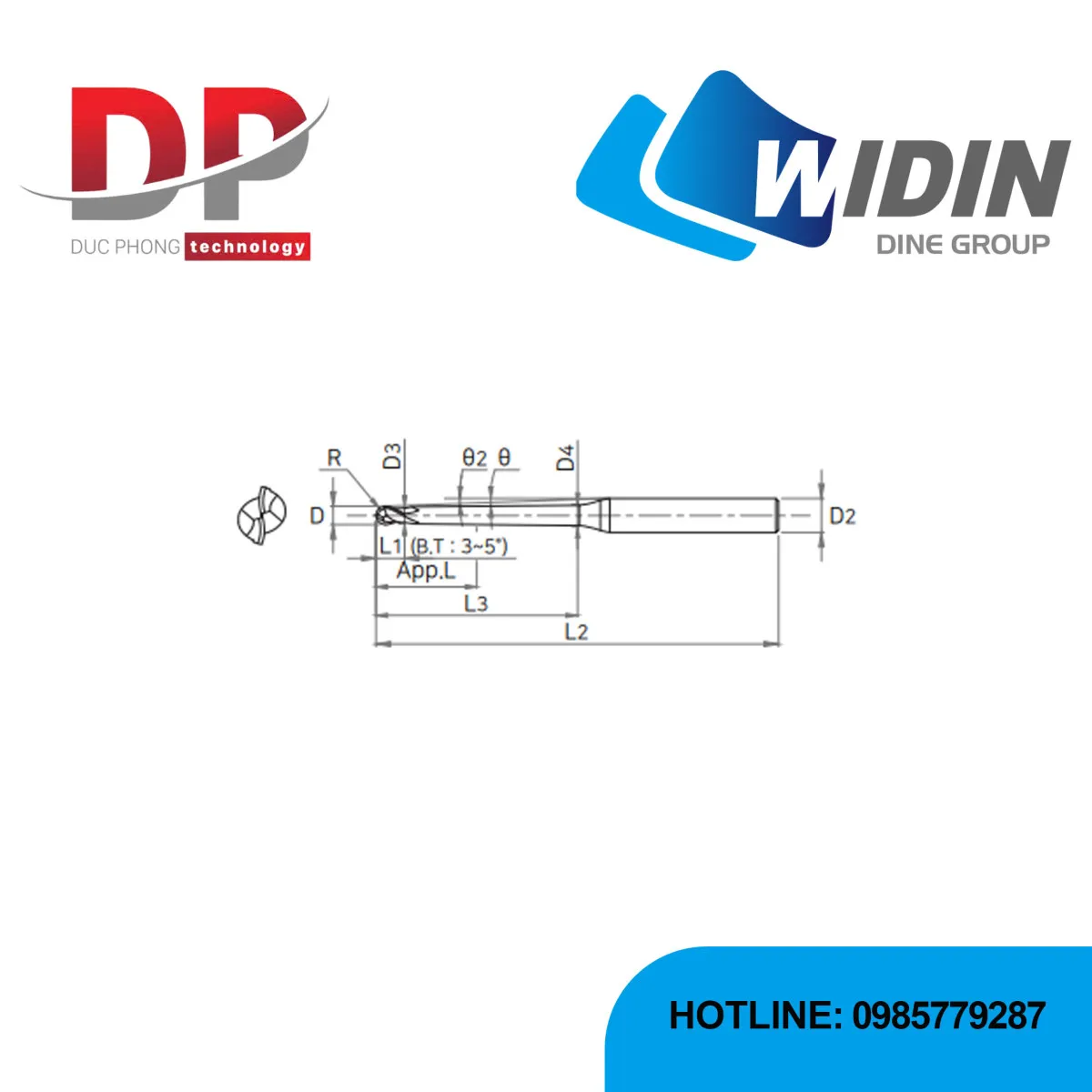

EDP No. D R L1 L3 θ2 D3 D4 L2 D2 App.L θ 0.5° 1° 1.5° 2° 3°
ESTNB2002-1-04 0.2 0.1 0.15 1 0.4 0.17 0.18 50 4 1.35 10.9 1.5 1.7 1.8 2 2.3
ESTNB2002-1.5-04 0.2 0.1 0.15 1.5 0.4 0.17 0.19 50 4 1.77 10.4 2 2.2 2.4 2.6 2.9
ESTNB2002-2-09 0.2 0.1 0.15 2 0.9 0.17 0.23 50 4 1.1 10.1 - 2.8 3.1 3.4 3.9
ESTNB2002-2.5-09 0.2 0.1 0.15 2.5 0.9 0.17 0.24 50 4 1.1 9.6 - 3.3 3.7 4 4.5
ESTNB2003-2-04 0.3 0.15 0.25 2 0.4 0.28 0.29 50 4 2.19 10 2.5 2.8 3 3.2 3.5
ESTNB2003-3-09 0.3 0.15 0.25 3 0.9 0.28 0.36 50 4 1.2 9.3 - 3.8 4.2 4.5 5.1
ESTNB2003-4-09 0.3 0.15 0.25 4 0.9 0.28 0.39 50 4 1.2 8.6 - 4.8 5.3 5.7 6.3
ESTNB2004-2-04 0.4 0.2 0.3 2 0.4 0.37 0.39 50 4 2.2 10 2.5 2.8 3 3.2 3.5
ESTNB2004-3-04 0.4 0.2 0.3 3 0.4 0.37 0.41 50 4 2.44 9.1 3.6 3.9 4.1 4.4 4.8
ESTNB2004-4-04 0.4 0.2 0.3 4 0.4 0.37 0.42 50 4 2.44 8.4 4.7 5.2 5.6 5.9 6.5
ESTNB2004-4-09 0.4 0.2 0.3 4 0.9 0.37 0.49 50 4 1.25 8.5 - 4.8 5.3 5.7 6.3
ESTNB2004-5-04 0.4 0.2 0.3 5 0.4 0.37 0.44 50 4 2.44 7.8 5.7 6.3 6.7 7.1 7.7
ESTNB2004-5-09 0.4 0.2 0.3 5 0.9 0.37 0.52 50 4 1.25 7.9 - 5.9 6.4 6.8 7.5
ESTNB2005-4-04 0.5 0.25 0.35 4 0.4 0.47 0.52 50 4 2.49 8.4 4.6 5 5.3 5.5 5.9
ESTNB2005-8-09 0.5 0.25 0.35 8 0.9 0.47 0.71 50 4 1.3 6.5 - 8.9 9.6 10.1 10.9
ESTNB2005-12-09 0.5 0.25 0.35 12 0.9 0.47 0.84 50 4 1.3 5.3 - 13 13.9 14.5 15.4
ESTNB20054-2-04 0.54 0.27 0.37 2 0.4 0.52 0.54 50 4 1.8 10 2.3 2.5 2.7 2.8 3
ESTNB20054-4-04 0.54 0.27 0.37 4 0.4 0.52 0.57 50 4 1.8 8.4 4.5 4.9 5.2 5.5 5.9
ESTNB20054-5-04 0.54 0.27 0.37 5 0.4 0.52 0.59 50 4 1.8 7.8 5.5 6 6.3 6.6 7.1
ESTNB20054-6-04 0.54 0.27 0.37 6 0.4 0.52 0.6 50 4 1.8 7.2 6.7 7.3 7.8 8.2 8.8
ESTNB20054-6.5-04 0.54 0.27 0.37 6.5 0.4 0.52 0.61 50 4 1.8 7 7.2 7.9 8.3 8.7 9.4
ESTNB20054-7-04 0.54 0.27 0.37 7 0.4 0.52 0.61 50 4 1.8 6.8 7.7 8.4 8.9 9.3 10
ESTNB2006-2-04 0.6 0.3 0.4 2 0.4 0.57 0.59 50 4 2.17 10 2.4 2.5 2.7 2.8 3
ESTNB2006-4-04 0.6 0.3 0.4 4 0.4 0.57 0.62 50 4 2.54 8.4 4.6 5 5.2 5.5 5.9
ESTNB2006-6-04 0.6 0.3 0.4 6 0.4 0.57 0.65 50 4 2.54 7.2 6.8 7.4 7.8 8.2 8.8
ESTNB2006-6-09 0.6 0.3 0.4 6 0.9 0.57 0.75 50 4 1.35 7.3 - 6.9 7.5 7.9 8.6
ESTNB2006-8-09 0.6 0.3 0.4 8 0.9 0.57 0.81 50 4 1.35 6.4 - 8.9 9.6 10.1 10.9
ESTNB2006-10-04 0.6 0.3 0.4 10 0.4 0.57 0.7 50 4 2.54 5.6 10.8 11.7 12.2 12.7 13.5
ESTNB2006-10-09 0.6 0.3 0.4 10 0.9 0.57 0.87 50 4 1.35 5.7 - 11 11.8 12.3 13.2
ESTNB2006-12-09 0.6 0.3 0.4 12 0.9 0.57 0.93 55 4 1.35 5.2 - 13 13.9 14.5 15.4
ESTNB2006-15-04 0.6 0.3 0.4 15 0.4 0.57 0.77 55 4 2.54 4.4 15.9 17 17.6 18.2 19.2

2 FLUTES TAPERED NECK BALL ENDMILL

EDP No. D R L1 L3 θ2 D3 D4 L2 D2 App.L θ 0.5° 1° 1.5° 2° 3°
ESTNB2006-15-09 0.6 0.3 0.4 15 0.9 0.57 1.03 55 4 1.35 4.5 - 16.1 17.1 17.7 18.8
ESTNB2008-4-04 0.8 0.4 0.5 4 0.4 0.77 0.82 50 4 2.64 8.3 4.6 4.9 5.2 5.5 5.9
ESTNB2008-6-04 0.8 0.4 0.5 6 0.4 0.77 0.85 50 4 2.64 7.1 6.6 7.1 7.5 7.7 8.3
ESTNB2008-8-09 0.8 0.4 0.5 8 0.9 0.77 1.01 50 4 1.45 6.3 - 8.9 9.6 10.1 10.9
ESTNB2008-12-09 0.8 0.4 0.5 12 0.9 0.77 1.13 55 4 1.45 5 - 13 13.9 14.5 15.4
ESTNB2008-16-09 0.8 0.4 0.5 16 0.9 0.77 1.26 55 4 1.45 4.2 - 17.1 18.1 18.8 19.9
ESTNB2009-4-04 0.9 0.45 0.6 4 0.4 0.86 0.91 50 4 3.46 8.2 4.5 4.7 4.9 5.1 5.4
ESTNB2009-8-04 0.9 0.45 0.6 8 0.4 0.86 0.96 55 4 3.46 6.1 8.7 9.3 9.7 10 10.6
ESTNB2009-12-04 0.9 0.45 0.6 12 0.4 0.86 1.02 55 4 3.46 4.8 12.9 13.8 14.4 14.9 15.7
ESTNB2009-16-04 0.9 0.45 0.6 16 0.4 0.86 1.08 60 4 3.46 4 17 18 18.7 19.3 20.5
ESTNB2009-18-04 0.9 0.45 0.6 18 0.4 0.86 1.1 65 4 3.46 3.7 19.1 20.1 20.9 21.5 23.1
ESTNB2009-20-04 0.9 0.45 0.6 20 0.4 0.86 1.13 65 4 3.46 3.4 21.1 22.2 23 23.6 25.6
ESTNB2009-22-04 0.9 0.45 0.6 22 0.4 0.86 1.16 65 4 3.46 3.2 23.1 24.3 25.1 25.8 28.2
ESTNB2009-24-04 0.9 0.45 0.6 24 0.4 0.86 1.19 70 4 3.46 3 25.2 26.4 27.2 27.9 -
ESTNB2010-6-04 1 0.5 0.8 6 0.4 0.94 1.01 50 6 5.09 8.3 6.8 7.2 7.5 7.8 8.3
ESTNB2010-8-04 1 0.5 0.8 8 0.4 0.94 1.04 55 6 5.09 7.5 8.8 9.3 9.7 10 10.6
ESTNB2010-10-04 1 0.5 0.8 10 0.4 0.94 1.07 55 6 5.09 6.8 11 11.7 12.3 12.7 13.5
ESTNB2010-10-09 1 0.5 0.8 10 0.9 0.94 1.23 55 6 2.7 6.9 - 11.2 11.9 12.4 13.2
ESTNB2010-15-09 1 0.5 0.8 15 0.9 0.94 1.39 60 6 2.7 5.7 - 16.2 17.1 17.8 18.8
ESTNB2010-20-04 1 0.5 0.8 20 0.4 0.94 1.21 65 6 5.09 4.7 21.2 22.3 23 23.6 25.7
ESTNB2010-20-09 1 0.5 0.8 20 0.4 0.94 1.54 65 6 2.7 4.8 - 21.3 22.4 23.1 24.6
ESTNB2010-25-09 1 0.5 0.8 25 0.4 0.94 1.7 70 6 2.7 4.2 - 26.4 27.6 28.4 30.8
ESTNB2010-30-04 1 0.5 0.8 30 0.4 0.94 1.35 75 6 5.09 3.6 31.3 32.7 33.6 34.8 38.5
ESTNB2010-30-09 1 0.5 0.8 30 0.9 0.94 1.86 75 6 2.7 3.7 - 31.4 32.8 33.7 36.9
ESTNB2010-35-09 1 0.5 0.8 35 0.9 0.94 2.02 80 6 2.7 3.3 - 36.5 38 39 43.1
ESTNB2010-40-09 1 0.5 0.8 40 0.9 0.94 2.17 85 6 2.7 3 - 41.6 43.2 44.4 -
ESTNB2010-50-09 1 0.5 0.8 50 0.9 0.94 2.49 95 6 2.7 2.5 - 51.7 53.5 55.5 -
ESTNB2010-60-09 1 0.5 0.8 60 0.9 0.94 2.8 105 6 2.7 2.2 - 61.8 63.8 66.6 -
ESTNB2010-70-09 1 0.5 0.8 70 0.9 0.94 3.11 115 6 2.7 1.9 - 71.9 74 - -
ESTNB2015-8-04 1.5 0.75 1.35 8 0.4 1.42 1.51 55 6 7.07 7.3 8.9 9.4 9.7 10 10.6
ESTNB2015-10-04 1.5 0.75 1.35 10 0.4 1.42 1.54 55 6 7.07 6.6 10.9 11.5 11.9 12.2 12.9

2 FLUTES TAPERED NECK BALL ENDMILL

EDP No. D R L1 L3 θ2 D3 D4 L2 D2 App.L θ 0.5° 1° 1.5° 2° 3°
ESTNB2015-12-04 1.5 0.75 1.35 12 0.4 1.42 1.57 55 6 7.07 6 13 13.6 14 14.4 15.4
ESTNB2015-15-09 1.5 0.75 1.35 15 0.9 1.42 1.85 60 6 3.89 5.4 - 16.4 17.2 17.8 18.8
ESTNB2015-20-09 1.5 0.75 1.35 20 0.9 1.42 2.01 65 6 3.89 4.5 - 21.4 22.4 23.2 24.7
ESTNB2015-30-09 1.5 0.75 1.35 30 0.9 1.42 2.32 75 6 3.89 3.4 - 31.5 32.9 33.7 37
ESTNB2018-4-04 1.8 0.9 1.6 4 0.4 1.73 1.76 50 6 4.38 9.2 4.6 4.8 4.9 5.1 5.4
ESTNB2018-8-04 1.8 0.9 1.6 8 0.4 1.73 1.82 50 6 6.61 7.1 8.6 9 9.2 9.4 10.2
ESTNB2018-12-04 1.8 0.9 1.6 12 0.4 1.73 1.88 55 6 6.61 5.8 12.9 13.5 14 14.4 15.4
ESTNB2018-16-04 1.8 0.9 1.6 16 0.4 1.73 1.93 60 6 6.61 4.9 17 17.7 18.3 18.7 20.5
ESTNB2018-20-04 1.8 0.9 1.6 20 0.4 1.73 1.99 65 6 6.61 4.3 21.2 22.3 23 23.6 25.6
ESTNB2018-24-04 1.8 0.9 1.6 24 0.4 1.73 2.04 65 6 6.61 3.8 25.3 26.5 27.3 27.9 30.8
ESTNB2018-28-04 1.8 0.9 1.6 28 0.4 1.73 2.1 70 6 6.61 3.4 29.4 30.6 31.5 32.4 35.9
ESTNB2018-32-04 1.8 0.9 1.6 32 0.4 1.73 2.15 70 6 6.61 3 33.4 34.8 35.7 37.1 -
ESTNB2018-36-04 1.8 0.9 1.6 36 0.4 1.73 2.21 75 6 6.61 2.8 37.5 38.9 39.9 41.7 -
ESTNB2018-38-04 1.8 0.9 1.6 38 0.4 1.73 2.24 80 6 6.61 2.7 39.5 41 42 44 -
ESTNB2018-40-04 1.8 0.9 1.6 40 0.4 1.73 2.27 80 6 6.61 2.6 41.5 43.1 44.2 46.3 -
… … … … … … … … … … … … … … … … …
EDP No. D R L1 L3 θ2 D3 D4 L2 D2 App.L θ 0.5° 1° 1.5° 2° 3°
ESTNB2020-8-04 2 1 1.7 8 0.4 1.92 2.01 50 6 7.42 7 8.7 9 9.2 9.5 10.2
ESTNB2020-12-04 2 1 1.7 12 0.4 1.92 2.06 55 6 7.42 5.7 13 13.6 14 14.4 15.4
ESTNB2020-16-04 2 1 1.7 16 0.4 1.92 2.12 60 6 7.42 4.8 17 17.7 18.3 18.7 20.5
ESTNB2020-20-04 2 1 1.7 20 0.4 1.92 2.18 65 6 7.42 4.1 21.3 22.3 23 23.6 25.6
ESTNB2020-20-09 2 1 1.7 20 0.9 1.92 2.5 65 6 4.24 4.2 - 21.4 22.4 23.2 24.6
ESTNB2020-25-09 2 1 1.7 25 0.9 1.92 2.65 65 6 4.24 3.6 - 26.5 27.7 28.5 30.8
ESTNB2020-30-04 2 1 1.7 30 0.4 1.92 2.32 70 6 7.42 3.1 31.4 32.7 33.6 34.8 38.5
ESTNB2020-30-09 2 1 1.7 30 0.9 1.92 2.81 70 6 4.24 3.2 - 31.6 32.9 33.7 36.9
ESTNB2020-35-09 2 1 1.7 35 0.9 1.92 2.97 75 6 4.24 2.8 - 36.6 38 39 -
ESTNB2020-40-04 2 1 1.7 40 0.4 1.92 2.46 80 6 7.42 2.5 41.5 43.1 44.2 46.3 -
ESTNB2020-40-09 2 1 1.7 40 0.9 1.92 3.12 80 6 4.24 2.6 - 41.7 43.2 44.5 -
ESTNB2020-50-09 2 1 1.7 50 0.9 1.92 3.44 90 6 4.24 2.1 - 51.5 53.5 55.5 -
ESTNB2020-60-09 2 1 1.7 60 0.9 1.92 3.75 100 6 4.24 1.8 - 61.9 63.8 - -
ESTNB2020-70-09 2 1 1.7 70 0.9 1.92 4.07 110 6 4.24 1.8 - 72 74.1 - -
ESTNB2030-8-04 3 1.5 2.5 8 0.4 2.86 2.94 50 6 8.5 6.3 8.8 9.1 9.3 9.5 10.3
ESTNB2030-16-04 3 1.5 2.5 16 0.4 2.86 3.05 55 6 12.52 4.1 17.2 17.8 18.3 18.7 20.6
ESTNB2030-20-04 3 1.5 2.5 20 0.4 2.86 3.1 60 6 12.52 3.4 21.2 22 22.6 23.3 25.7
ESTNB2030-30-04 3 1.5 2.5 30 0.4 2.86 3.24 70 6 12.52 2.5 31.6 32.8 33.7 34.9 -
ESTNB2030-30-09 3 1.5 2.5 30 0.9 2.86 3.72 70 6 6.95 2.6 - 31.8 33 33.8 -
ESTNB2030-40-04 3 1.5 2.5 40 0.4 2.86 3.38 80 6 12.52 2 41.7 43.2 44.3 - -
ESTNB2030-40-09 3 1.5 2.5 40 0.9 2.86 4.04 80 6 6.95 2 - 41.9 43.3 - -
ESTNB2030-50-09 3 1.5 2.5 50 0.9 2.86 4.35 90 6 6.95 1.7 - 52 53.6 - -
ESTNB2030-60-09 3 1.5 2.5 60 0.9 2.86 4.67 100 6 6.95 1.4 - 62.1 - - -
ESTNB2030-70-09 3 1.5 2.5 70 0.9 2.86 4.98 110 6 6.95 1.2 - 72.1 - - -
ESTNB2040-20-10 4 2 8 20 1 3.86 4.28 70 8 12.01 5 20.5 21.6 22.3 22.8 23.5
ESTNB2040-30-10 4 2 8 30 1 3.86 4.63 80 8 12.01 3.51 22 31.6 32.5 33.2 34.16
ESTNB2040-40-10 4 2 8 40 1 3.86 4.98 90 8 12.01 2.7 22 42 43.4 44.3 -
ESTNB2040-50-10 4 2 8 50 1 3.86 5.33 100 8 12.01 2.2 22 52 53.6 54.7 -
ESTNB2040-60-10 4 2 8 60 1 3.86 5.68 110 8 12.01 1.9 22 62 63.8 - -
ESTNB2050-30-10 5 2.5 10 30 1 4.86 5.56 80 8 14.01 2.8 25.5 31.7 32.6 33.2 -
ESTNB2050-40-10 5 2.5 10 40 1 4.86 5.91 90 8 14.01 2.1 25.5 41.7 42.8 43.5 -
ESTNB2050-60-10 5 2.5 10 60 1 4.86 6.61 110 8 14.01<
