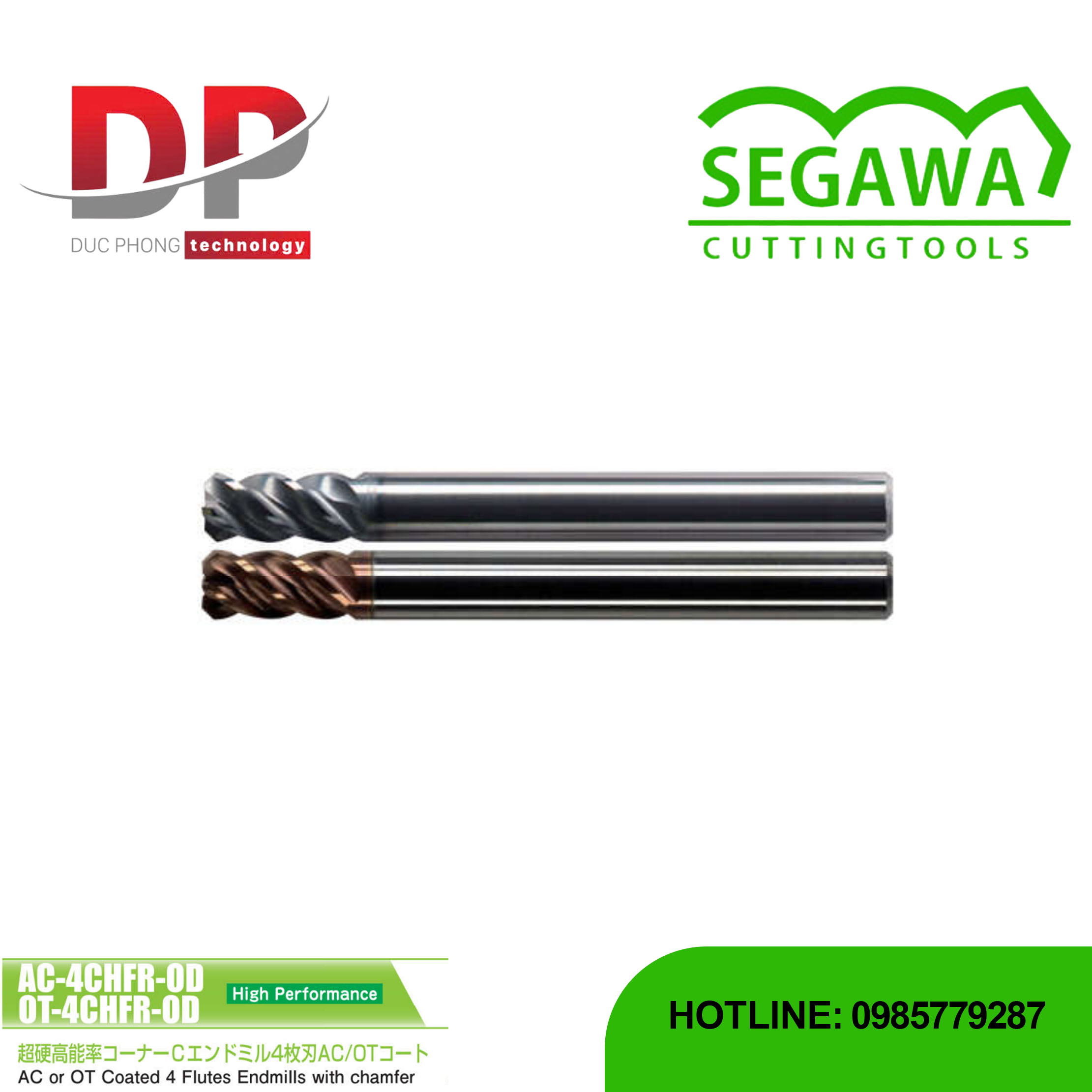

Dao phay ngón AC-4CHFR-OD và OT-4CHFR-OD Carbide 4 me - Segawa

Mô tả sản phẩm dao phay ngón AC-4CHFR-OD và OT-4CHFR-OD Carbide 4 me



Dao phay ngón AC-4CHFR-OD và OT-4CHFR-OD Carbide 4 me - Segawa là sản phẩm dành cho Hiệu suất cao. Dao có 4 me cắt và có tính năng cắt góc (Chamfer) ở đầu dao. Đây là phiên bản Tùy chỉnh, cho phép chọn góc và kích thước cắt góc (Corner-C) theo yêu cầu.

Đặc điểm nổi bật

• Số me cắt: Sử dụng 4 me cắt.
• Thiết kế đầu dao: Là dao cắt góc, có góc cắt 0∘.
• Lớp phủ: Cung cấp hai tùy chọn: AC Coated: Lớp phủ AC. OT Coated: Lớp phủ OT.
• Phiên bản Tùy chỉnh (-OD): Có thể tùy chỉnh góc và kích thước Corner-C theo yêu cầu.
• Thông số kỹ thuật: Dao có góc xoắn 45∘ (Helix) và góc côn 15∘.
• Độ chính xác: Đường kính dao ($D$) và đường kính cán ($d$) có dung sai $\pm 0.02$.
• Vật liệu gia công: Phù hợp cho thép carbon, thép hợp kim, thép đã tôi cứng (đến $\sim 65HRC$ với lớp phủ OT), thép tiền tôi cứng, thép không gỉ, hợp kim nhôm/đồng, và nhựa.

Thông số

Work Material Compatibility

Carbon Steels	Alloy Steels	Hardened Steels	Hardened Steels	Prehardened Steels	Stainless Steels	Aluminium Alloys Copper Alloys
S45C S50C	SK SCM SUS	$\sim$55HRC	55HRC$\sim$	NAK HPM	SUS304 316
◎	◎	◎	$◯$	$◯$	◎	$◯$

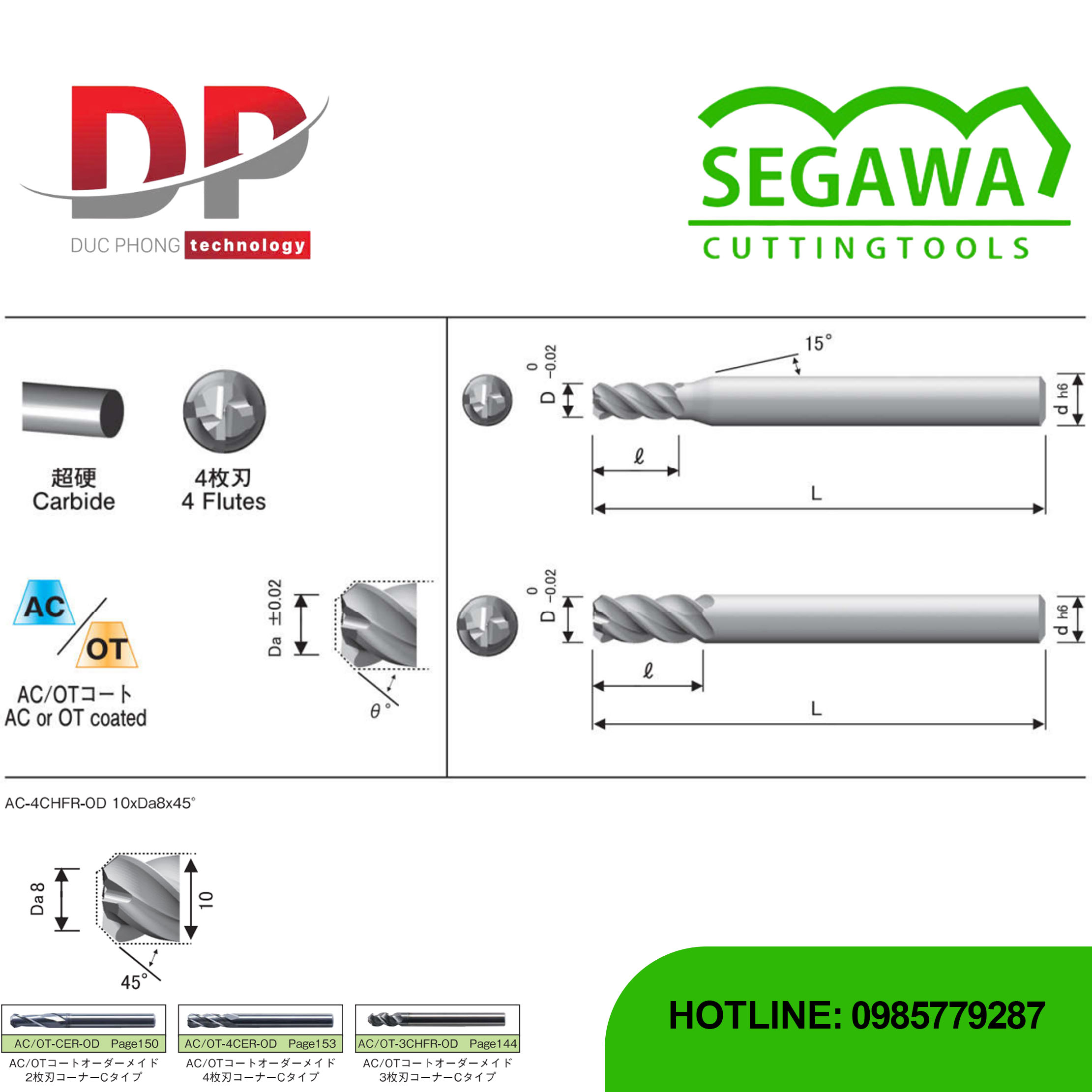

Product Specifications

Model	Dia (D)	Da	Angle ($\theta$)	Flute Length ($\ell$)	Overall Length (L)	Shank Dia (d)
4CHFR-OD 2xDa	2	1.5~2	30°~44°	5	50	4
4CHFR-OD 2xDa	2	1~2	45°~60°	5	50	4
4CHFR-OD 2.5xDa	2.5	2~2.5	30°~44°	6	50	4
4CHFR-OD 2.5xDa	2.5	1.5~2.5	45°~60°	6	50	4
4CHFR-OD 3xDa	3	2~3	30°~44°	7	50	4
4CHFR-OD 3xDa	3	1~3	45°~60°	7	50	4
4CHFR-OD 4xDa	4	2.5~4	30°~44°	10	60	6
4CHFR-OD 4xDa	4	1.5~4	45°~60°	10	60	6
4CHFR-OD 5xDa	5	3~5	30°~44°	12	60	6
4CHFR-OD 5xDa	5	1.5~5	45°~60°	12	60	6
4CHFR-OD 6xDa	6	4~6	30°~44°	12	60	6
4CHFR-OD 6xDa	6	2~6	45°~60°	12	60	6
4CHFR-OD 7xDa	7	4.5~7	30°~44°	15	68	8
4CHFR-OD 7xDa	7	2~7	45°~60°	15	68	8
4CHFR-OD 8xDa	8	4.5~8	30°~44°	18	68	8
4CHFR-OD 8xDa	8	2~8	45°~60°	18	68	8
4CHFR-OD 9xDa	9	5~9	30°~44°	19	78	10
4CHFR-OD 9xDa	9	2~9	45°~60°	19	78	10
4CHFR-OD 10xDa	10	5.5~10	30°~44°	20	78	10
4CHFR-OD 10xDa	10	4~10	45°~60°	20	78	10
4CHFR-OD 11xDa	11	6~11	30°~44°	22	83	12
4CHFR-OD 11xDa	11	4~11	45°~60°	22	83	12
4CHFR-OD 12xDa	12	6.5~12	30°~44°	24	83	12
4CHFR-OD 12xDa	12	4~12	45°~60°	24	83	12
4CHFR-OD 16xDa	16	10~16	30°~44°	30	88	16
4CHFR-OD 16xDa	16	6~16	45°~60°	30	88	16
4CHFR-OD 20xDa	20	15~20	30°~44°	38	98	20
4CHFR-OD 20xDa	20	10~20	45°~60°	38	98	20
