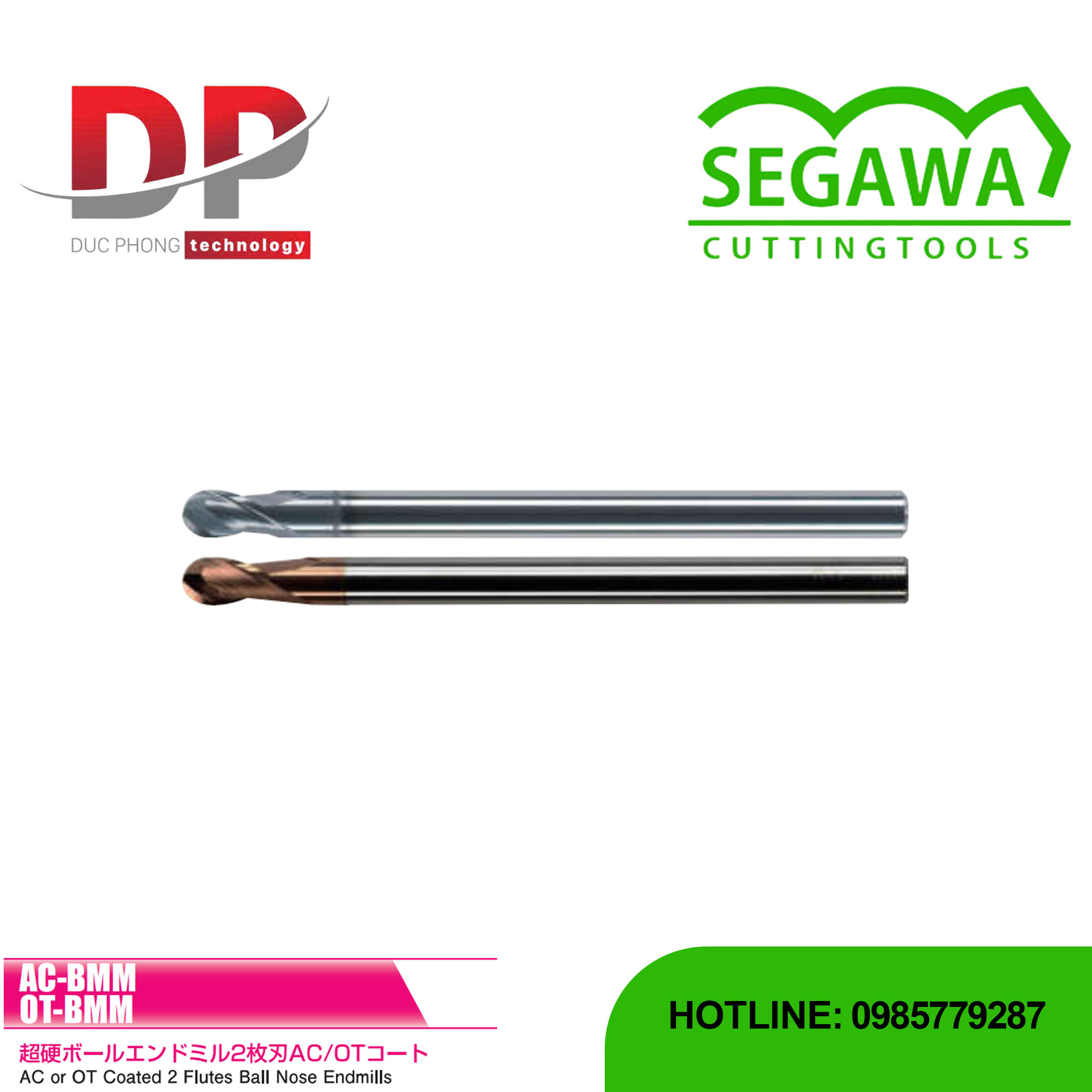

Dao phay ngón AC-BMM và OT-BMM đầu cầu Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón AC-BMM và OT-BMM đầu cầu Carbide 2 me



DDao phay ngón AC-BMM và OT-BMM đầu cầu Carbide 2 me - Segawa được thiết kế cho mục đích gia công tổng quát và phù hợp với mọi loại vật liệu. Với thiết kế đầu cầu chính xác và tùy chọn lớp phủ AC/OT, dòng dao này mang lại hiệu suất gia công ổn định trên nhiều ứng dụng.

Đặc điểm nổi bật

• Thiết kế đầu cầu: Dao được thiết kế đầu cắt dạng hình cầu, lý tưởng cho việc phay tinh 3D các bề mặt cong và tạo bán kính góc.
• Tính đa dụng: Là dòng dao phay tiêu chuẩn, phù hợp cho hầu hết các loại vật liệu và ứng dụng gia công.
• Lớp phủ đa năng: Cung cấp hai tùy chọn lớp phủ hiệu suất cao.
• Lớp phủ AC: Đa dụng, phù hợp cho các loại thép, thép không gỉ, nhôm và đồng.
• Lớp phủ OT: Được khuyến nghị khi gia công vật liệu có độ cứng cao hơn, lên đến $55HRC\sim$.

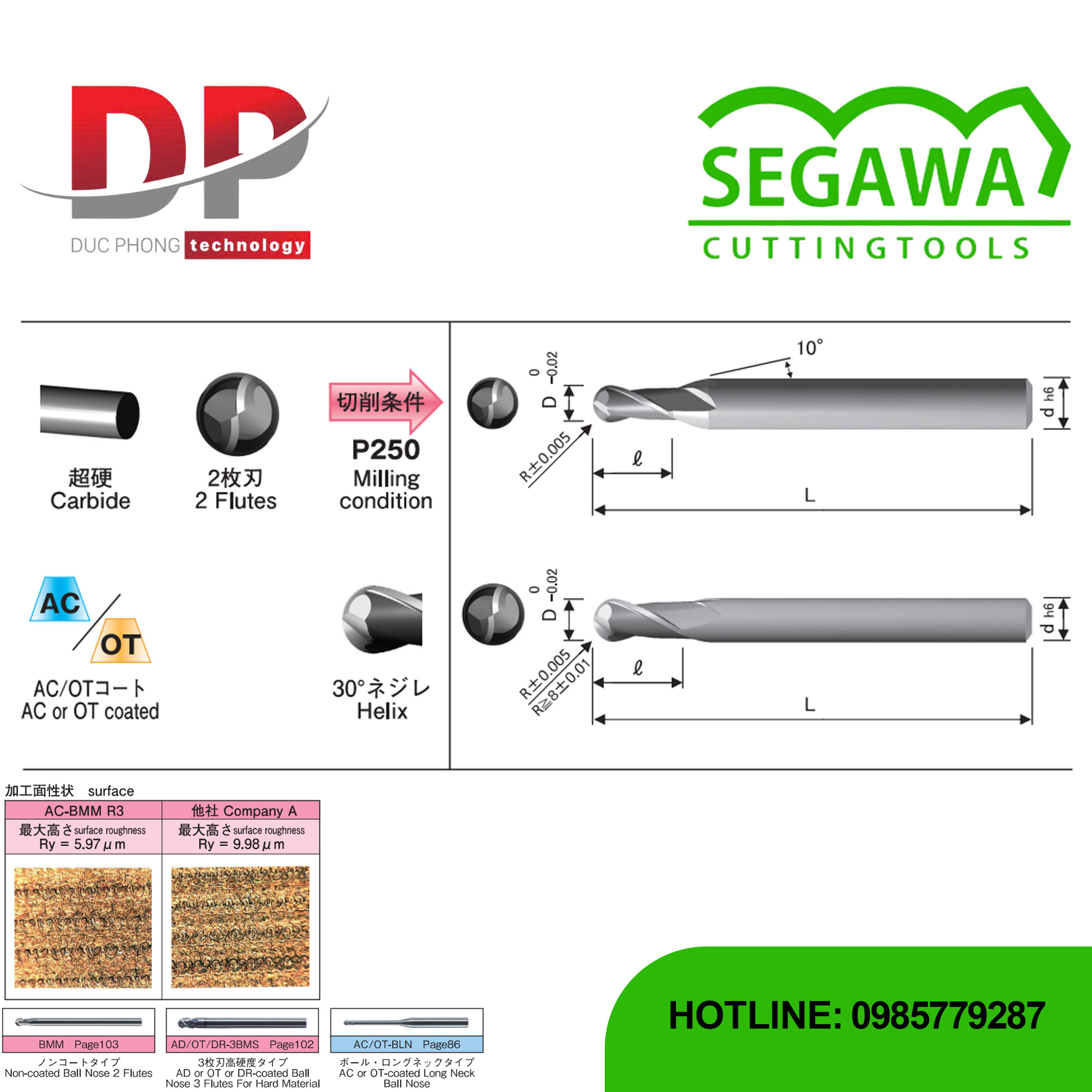

• Thông số kỹ thuật: Dao sử dụng 2 me cắt và có góc xoắn 30∘.
• Độ chính xác: Bán kính đầu cầu ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.005$).
• Vật liệu gia công: Phù hợp với thép carbon, thép hợp kim, thép đã tôi cứng (với OT), thép tiền tôi cứng, thép không gỉ, hợp kim nhôm và đồng.
• Chất lượng bề mặt: Hình ảnh minh họa cho thấy dao AC-BMM R3 đạt độ nhám bề mặt tối đa $Ry\approx 5.97\mu m$, tốt hơn so với sản phẩm tương đương của hãng khác ($Ry\approx 9.96\mu m$).

Thông số

Work Material Compatibility

Work Material
Carbon SteelsS45C S50C	Alloy SteelsSK SCM SUS	Hardened Steels~55HRC	Hardened Steels55HRC~	Prehardened SteelsNAK HPM	Stainless SteelsSUS304 316	Aluminium / Copper Alloys
◎	◎	○	(OT)	○	○	○

Cutting condition

項目	内容	English Description
工具	AC-BMM R3	Tool: AC-BMM R3
被削材	NAK55 (40HRC)	Work Material: NAK55 (40HRC)
回転速度	10,600 min⁻¹	Revolution: 10,600 min⁻¹
送り速度	1,910 mm/min (0.09 mm/tooth)	Feed Rate: 1,910 mm/min (0.09 mm/tooth)
切削方式	ダウンカット、エアブロー	Cutting Method: Climb cut, Air blow
切削長	110 m	Cutting Length: 110 m
図示		Cutting shape: 0.3 mm depth & 0.3 mm width

Product Specifications

Model	Radius (R)	Flute Length (ℓ)	Overall Length (L)	Shank Dia (d)
○○-BMM R0.05	R0.05	0.2	40	3
○○-BMM R0.1	R0.1	0.3	40	3
○○-BMM R0.2	R0.2	0.6	40	4
○○-BMM R0.25	R0.25	0.8	50	4
○○-BMM R0.3	R0.3	0.9	50	4
○○-BMM R0.4	R0.4	1.2	50	4
○○-BMM R0.5	R0.5	1.5	50	4
○○-BMM R0.75	R0.75	2.3	50	4
○○-BMM R1	R1	3	60	6
○○-BMM R1.25	R1.25	3.8	60	6
○○-BMM R1.5	R1.5	4.5	60	6
○○-BMM R1.75	R1.75	5.3	60	6
○○-BMM R2	R2	6	70	6
○○-BMM R2-ST	R2	6	60	4
○○-BMM R2.5	R2.5	8	70	6
○○-BMM R3	R3	10	90	6
○○-BMM R3.5	R3.5	13	100	8
○○-BMM R4	R4	13	100	8
○○-BMM R5	R5	15	110	10
○○-BMM R6	R6	20	120	12
○○-BMM R8	R8	30	200	16
○○-BMM R10	R10	40	220	20
