Mô tả sản phẩm dao phay ngón AC-ELN và OT-ELN cổ dài Carbide 2 me có phủ AC hoặc OT

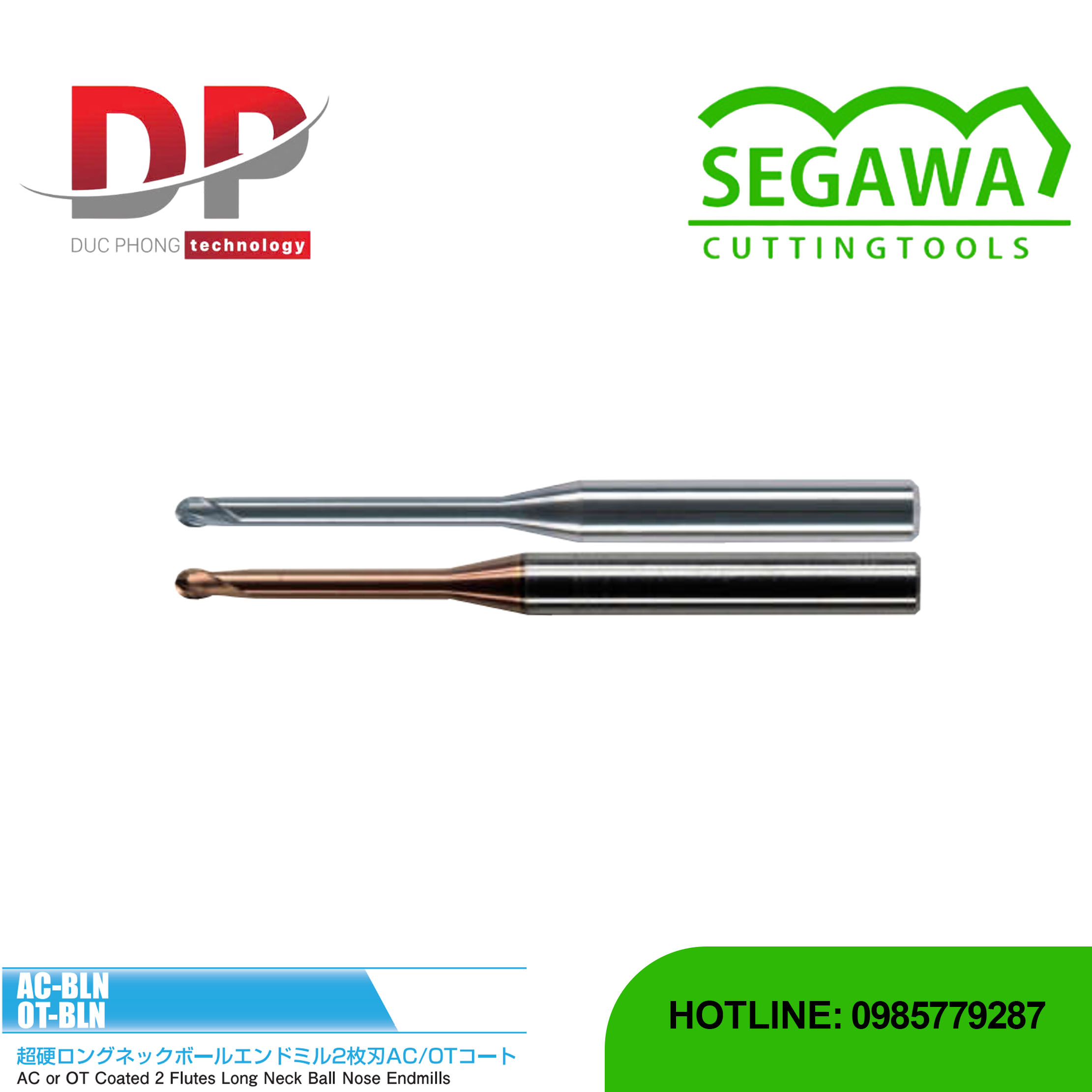

Dao phay ngón AC-ELN và OT-ELN cổ dài Carbide 2 me có phủ AC hoặc OT - Segawa được thiết kế chuyên biệt để gia công phay tinh 3D và bán tinh các chi tiết có hốc sâu, đặc biệt trong ngành công nghiệp khuôn mẫu. Với thiết kế cổ thon cùng tùy chọn lớp phủ hiệu suất cao AC hoặc OT, dòng dao này đảm bảo khả năng tiếp cận tối đa mà vẫn duy trì độ cứng vững và tuổi thọ vượt trội.

Đặc điểm nổi bật

• Chuyên dùng cho Phay tinh 3D: Dao được thiết kế với đầu cắt dạng hình cầu, lý tưởng cho việc phay tinh và phay bán tinh các bề mặt cong và tạo bán kính góc trong sản xuất khuôn.
• Thiết kế cổ dài: Thiết kế này giúp ngăn ngừa sự va chạm giữa thân dao với thành phôi khi gia công các hốc sâu, cho phép cắt ở những vị trí khó tiếp cận.
• Lớp phủ đa dụng: Cung cấp hai tùy chọn lớp phủ hiệu suất cao để tối ưu hóa cho từng loại vật liệu:
• Lớp phủ AC: Phù hợp để gia công các loại thép carbon, thép hợp kim, thép không gỉ, hợp kim nhôm và đồng.
• Lớp phủ OT: Được khuyến nghị khi gia công vật liệu có độ cứng cao hơn, đặc biệt là thép đã tôi cứng ($55HRC\sim$).
• Độ chính xác và Độ cứng vững: Dao sử dụng 2 me cắt và có góc xoắn 30∘. Bán kính đầu cầu ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.005$).
• Vật liệu gia công: Phù hợp với nhiều loại vật liệu, từ thép hợp kim, thép không gỉ đến hợp kim nhôm và đồng.

Thông số

Work Material Compatibility

Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels55HRC~	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminum / Copper Alloys
○	○	○	○ (OT)	○	○	○

Product Specifications

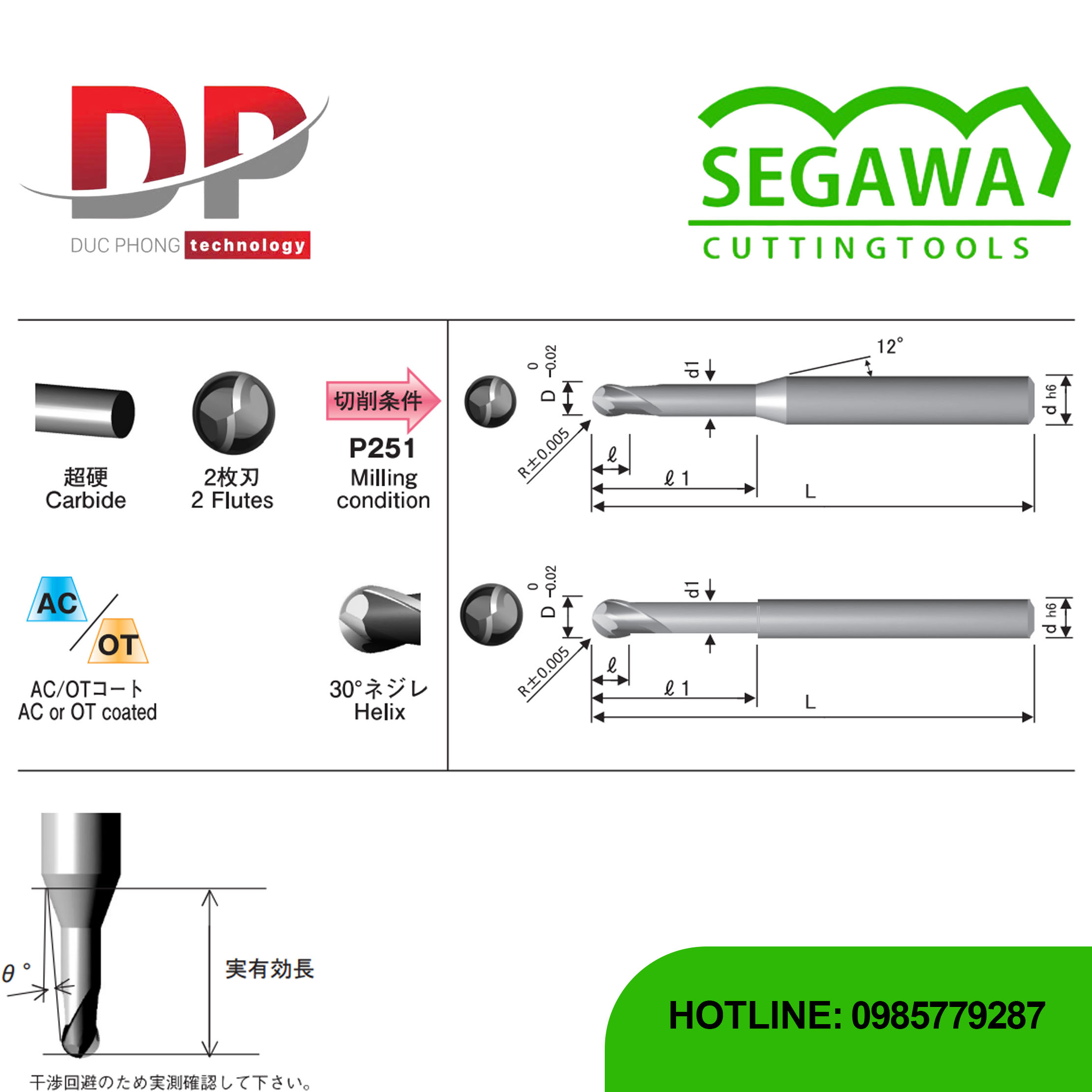

Model	Radius (R)	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (D)	Relief Angle – Index Angle (°)
Ø-BLN R0.2×1	R0.2	0.32	1	0.38	50	4	0.5° – 1.09 / 1° – 1.10 / 1.5° – 1.13 / 2° – 1.18 / 3° – 1.25
Ø-BLN R0.2×1.5	R0.2	0.32	1.5	0.38	50	4	0.5° – 1.10 / 1° – 1.12 / 1.5° – 1.15 / 2° – 1.21 / 3° – 1.28
Ø-BLN R0.2×2	R0.2	0.32	2	0.38	50	4	0.5° – 1.12 / 1° – 1.14 / 1.5° – 1.18 / 2° – 1.23 / 3° – 1.30
Ø-BLN R0.25×1	R0.25	0.4	1	0.47	50	4	0.5° – 1.04 / 1° – 1.06 / 1.5° – 1.09 / 2° – 1.15 / 3° – 1.22
Ø-BLN R0.25×1.5	R0.25	0.4	1.5	0.47	50	4	0.5° – 1.05 / 1° – 1.07 / 1.5° – 1.10 / 2° – 1.16 / 3° – 1.23
Ø-BLN R0.25×2	R0.25	0.4	2	0.47	50	4	0.5° – 1.06 / 1° – 1.08 / 1.5° – 1.12 / 2° – 1.18 / 3° – 1.25
Ø-BLN R0.25×3	R0.25	0.4	3	0.47	50	4	0.5° – 1.09 / 1° – 1.12 / 1.5° – 1.15 / 2° – 1.22 / 3° – 1.29
Ø-BLN R0.3×1	R0.3	0.48	1	0.56	50	4	0.5° – 1.25 / 1° – 1.27 / 1.5° – 1.31 / 2° – 1.37 / 3° – 1.45
Ø-BLN R0.3×2	R0.3	0.48	2	0.56	50	4	0.5° – 1.26 / 1° – 1.29 / 1.5° – 1.33 / 2° – 1.39 / 3° – 1.47
Ø-BLN R0.3×3	R0.3	0.48	3	0.56	50	4	0.5° – 1.29 / 1° – 1.32 / 1.5° – 1.36 / 2° – 1.43 / 3° – 1.51
Ø-BLN R0.4×3	R0.4	0.64	3	0.76	50	4	0.5° – 4.06 / 1° – 4.16 / 1.5° – 4.33 / 2° – 4.51 / 3° – 4.72
Ø-BLN R0.4×4	R0.4	0.64	4	0.76	50	4	0.5° – 4.19 / 1° – 4.30 / 1.5° – 4.47 / 2° – 4.65 / 3° – 4.86

Model	Radius (R)	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (D)	Relief Angle – Index Angle (°)
Ø-BLN R0.4×6	R0.4	0.64	6	0.76	50	4	0.5°–6.47 / 1°–6.59 / 1.5°–6.97 / 2°–7.38 / 3°–7.78
Ø-BLN R0.4×8	R0.4	0.64	8	0.76	50	4	0.5°–6.64 / 1°–6.79 / 1.5°–7.21 / 2°–7.63 / 3°–8.05
Ø-BLN R0.5×6	R0.5	0.8	6	0.95	50	4	0.5°–6.91 / 1°–7.05 / 1.5°–7.47 / 2°–7.88 / 3°–8.29
Ø-BLN R0.5×8	R0.5	0.8	8	0.95	50	4	0.5°–7.02 / 1°–7.18 / 1.5°–7.60 / 2°–8.02 / 3°–8.43
Ø-BLN R0.5×10	R0.5	0.8	10	0.95	70	4	0.5°–7.13 / 1°–7.29 / 1.5°–7.71 / 2°–8.13 / 3°–8.54
Ø-BLN R0.5×12	R0.5	0.8	12	0.95	70	4	0.5°–7.24 / 1°–7.41 / 1.5°–7.83 / 2°–8.25 / 3°–8.66
Ø-BLN R0.5×16	R0.5	0.8	16	0.95	70	4	0.5°–7.45 / 1°–7.64 / 1.5°–8.06 / 2°–8.48 / 3°–8.89
Ø-BLN R0.6×6	R0.6	1	6	1.15	50	4	0.5°–6.13 / 1°–6.32 / 1.5°–6.74 / 2°–7.15 / 3°–7.56
Ø-BLN R0.6×8	R0.6	1	8	1.15	50	4	0.5°–6.31 / 1°–6.49 / 1.5°–6.91 / 2°–7.33 / 3°–7.74
Ø-BLN R0.75×3	R0.75	1.2	3	1.45	50	4	0.5°–4.14 / 1°–4.33 / 1.5°–4.75 / 2°–5.16 / 3°–5.57
Ø-BLN R0.75×4	R0.75	1.2	4	1.45	50	4	0.5°–4.16 / 1°–4.34 / 1.5°–4.76 / 2°–5.18 / 3°–5.59
Ø-BLN R0.75×6	R0.75	1.2	6	1.45	50	4	0.5°–4.24 / 1°–4.43 / 1.5°–4.85 / 2°–5.26 / 3°–5.67
Ø-BLN R0.75×8	R0.75	1.2	8	1.45	50	4	0.5°–4.36 / 1°–4.55 / 1.5°–4.97 / 2°–5.38 / 3°–5.79
Ø-BLN R0.8×6	R0.8	1.2	6	1.55	50	4	0.5°–6.41 / 1°–6.54 / 1.5°–6.97 / 2°–7.38 / 3°–7.78
Ø-BLN R0.8×8	R0.8	1.2	8	1.55	50	4	0.5°–6.54 / 1°–6.69 / 1.5°–7.11 / 2°–7.52 / 3°–7.93
Ø-BLN R0.8×10	R0.8	1.2	10	1.55	50	4	0.5°–6.66 / 1°–6.81 / 1.5°–7.23 / 2°–7.64 / 3°–8.05
Ø-BLN R1×8	R1	1.6	8	1.95	50	4	0.5°–6.47 / 1°–6.63 / 1.5°–7.05 / 2°–7.46 / 3°–7.87
Ø-BLN R1×10	R1	1.6	10	1.95	50	4	0.5°–6.61 / 1°–6.77 / 1.5°–7.19 / 2°–7.60 / 3°–8.01
Ø-BLN R1×12	R1	1.6	12	1.95	50	4	0.5°–6.75 / 1°–6.91 / 1.5°–7.33 / 2°–7.74 / 3°–8.15
Ø-BLN R1×16	R1	1.6	16	1.95	70	6	0.5°–7.19 / 1°–7.36 / 1.5°–7.78 / 2°–8.19 / 3°–8.60
Ø-BLN R1.5×10	R1.5	2.7	10	2.9	70	6	0.5°–9.34 / 1°–9.56 / 1.5°–10.03 / 2°–10.49 / 3°–10.96
Ø-BLN R1.5×12	R1.5	2.7	12	2.9	70	6	0.5°–9.47 / 1°–9.70 / 1.5°–10.16 / 2°–10.62 / 3°–11.09
Ø-BLN R1.5×16	R1.5	2.7	16	2.9	70	6	0.5°–9.73 / 1°–9.96 / 1.5°–10.42 / 2°–10.89 / 3°–11.35
Ø-BLN R1.5×20	R1.5	2.7	20	2.9	70	6	0.5°–10.00 / 1°–10.23 / 1.5°–10.69 / 2°–11.15 / 3°–11.62
Ø-BLN R1.5×25	R1.5	2.7	25	2.9	70	6	0.5°–10.30 / 1°–10.54 / 1.5°–11.00 / 2°–11.46 / 3°–11.93

Model	Radius (R)	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (D)	Relief Angle – Index Angle (°)
Ø-BLN R1.5×30	R1.5	2.7	30	2.9	70	6	0.5°–31.18 / 1°–32.46 / 1.5°–33.96 / 2°–35.56 / 3°–36.96
Ø-BLN R2×10	R2	3.6	10	3.8	70	6	0.5°–14.19 / 1°–14.64 / 1.5°–15.13 / 2°–15.61 / 3°–16.09
Ø-BLN R2×12	R2	3.6	12	3.8	70	6	0.5°–14.31 / 1°–14.76 / 1.5°–15.25 / 2°–15.74 / 3°–16.22
Ø-BLN R2×16	R2	3.6	16	3.8	70	6	0.5°–14.58 / 1°–15.03 / 1.5°–15.52 / 2°–16.00 / 3°–16.48
Ø-BLN R2×20	R2	3.6	20	3.8	70	6	0.5°–14.84 / 1°–15.29 / 1.5°–15.78 / 2°–16.27 / 3°–16.75
Ø-BLN R2×25	R2	3.6	25	3.8	70	6	0.5°–15.10 / 1°–15.55 / 1.5°–16.04 / 2°–16.53 / 3°–17.01
Ø-BLN R2.5×12	R2.5	4.5	12	4.8	70	6	0.5°–14.65 / 1°–15.09 / 1.5°–15.58 / 2°–16.06 / 3°–16.54
Ø-BLN R2.5×16	R2.5	4.5	16	4.8	70	6	0.5°–14.91 / 1°–15.36 / 1.5°–15.85 / 2°–16.33 / 3°–16.81
Ø-BLN R2.5×20	R2.5	4.5	20	4.8	70	6	0.5°–15.18 / 1°–15.62 / 1.5°–16.11 / 2°–16.59 / 3°–17.07
Ø-BLN R2.5×25	R2.5	4.5	25	4.8	70	6	0.5°–15.45 / 1°–15.89 / 1.5°–16.38 / 2°–16.86 / 3°–17.34
Ø-BLN R2.5×30	R2.5	4.5	30	4.8	70	6	0.5°–15.71 / 1°–16.16 / 1.5°–16.65 / 2°–17.13 / 3°–17.61
Ø-BLN R3×20	R3	5.4	20	5.8	100	6	—
Ø-BLN R3×30	R3	5.4	30	5.8	100	6	—
Ø-BLN R3×40	R3	5.4	40	5.8	100	6	—
Ø-BLN R3×50	R3	5.4	50	5.8	100	6	—
