Dao phay ngón AC-SPBE và OT-SPBE đầu cầu cổ dài Carbide 2 me - Segawa

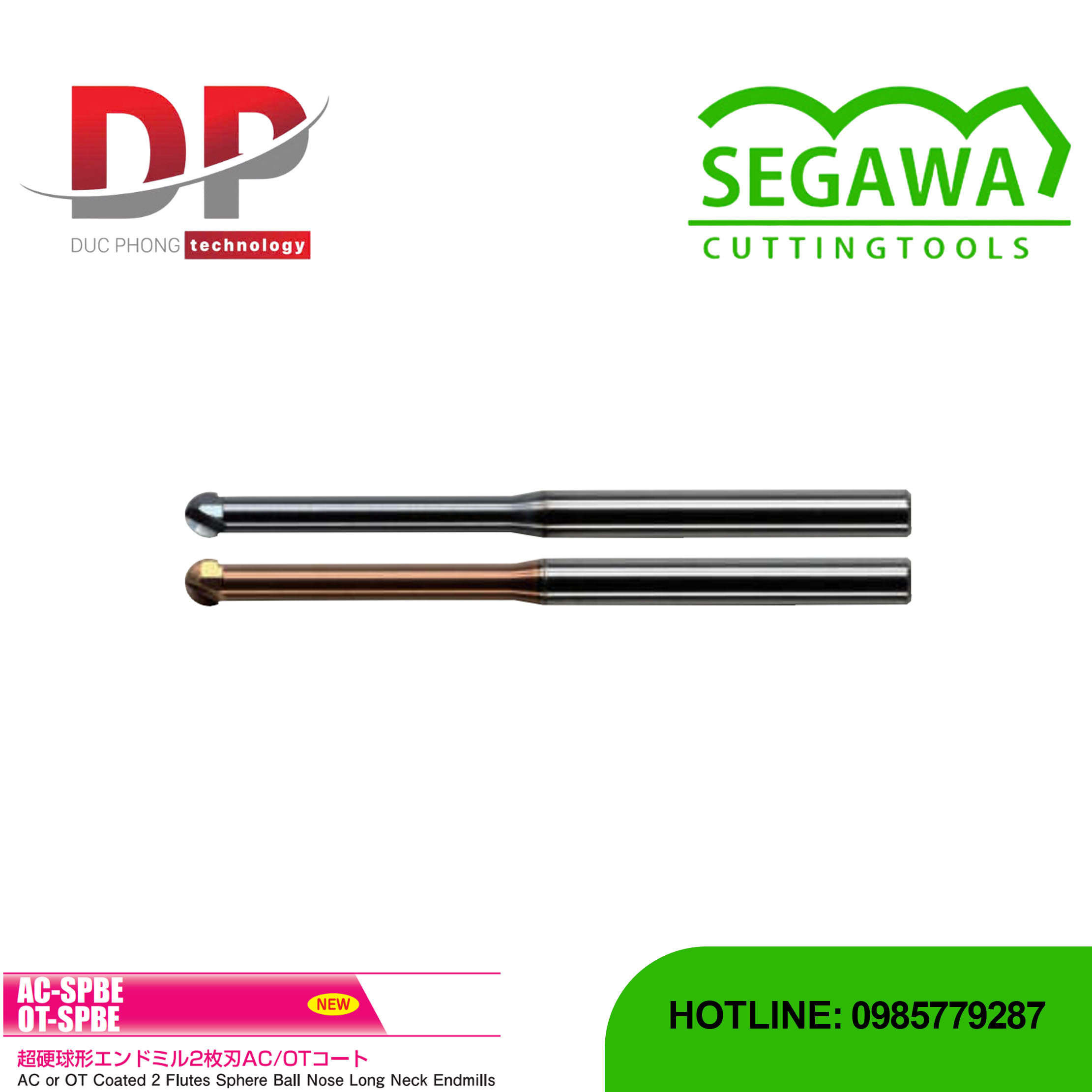

Mô tả sản phẩm dao phay ngón AC-SPBE và OT-SPBE đầu cầu cổ dài Carbide 2 me



Dao phay ngón AC-SPBE và OT-SPBE đầu cầu cổ dài Carbide 2 me - Segawa là sản phẩm mới, được thiết kế đặc biệt với đầu cầu hình cầu và cổ dài. Việc bổ sung lớp phủ AC hoặc OT mở rộng đáng kể phạm vi vật liệu và tốc độ cắt, làm cho nó lý tưởng cho các ứng dụng đặc biệt như phá bavia 3D, vát cạnh mặt sau và cắt undercut trên nhiều loại thép.

Đặc điểm nổi bật

• Thiết kế đầu cầu hình cầu: Có góc nghiêng lớn (220∘) tại đầu cắt, rất lý tưởng cho các ứng dụng phá bavia 3D, vát cạnh mặt sau, và cắt undercut.
• Thiết kế cổ dài: Giúp ngăn ngừa va chạm với thành phôi, cho phép gia công các khu vực sâu và hẹp.
• AC (AlCrN) coated: Phù hợp cho thép carbon, thép hợp kim, thép không gỉ, nhôm và đồng.
• OT (TiAlN) coated: Được khuyến nghị khi gia công thép đã tôi cứng (55HRC đến 65HRC).

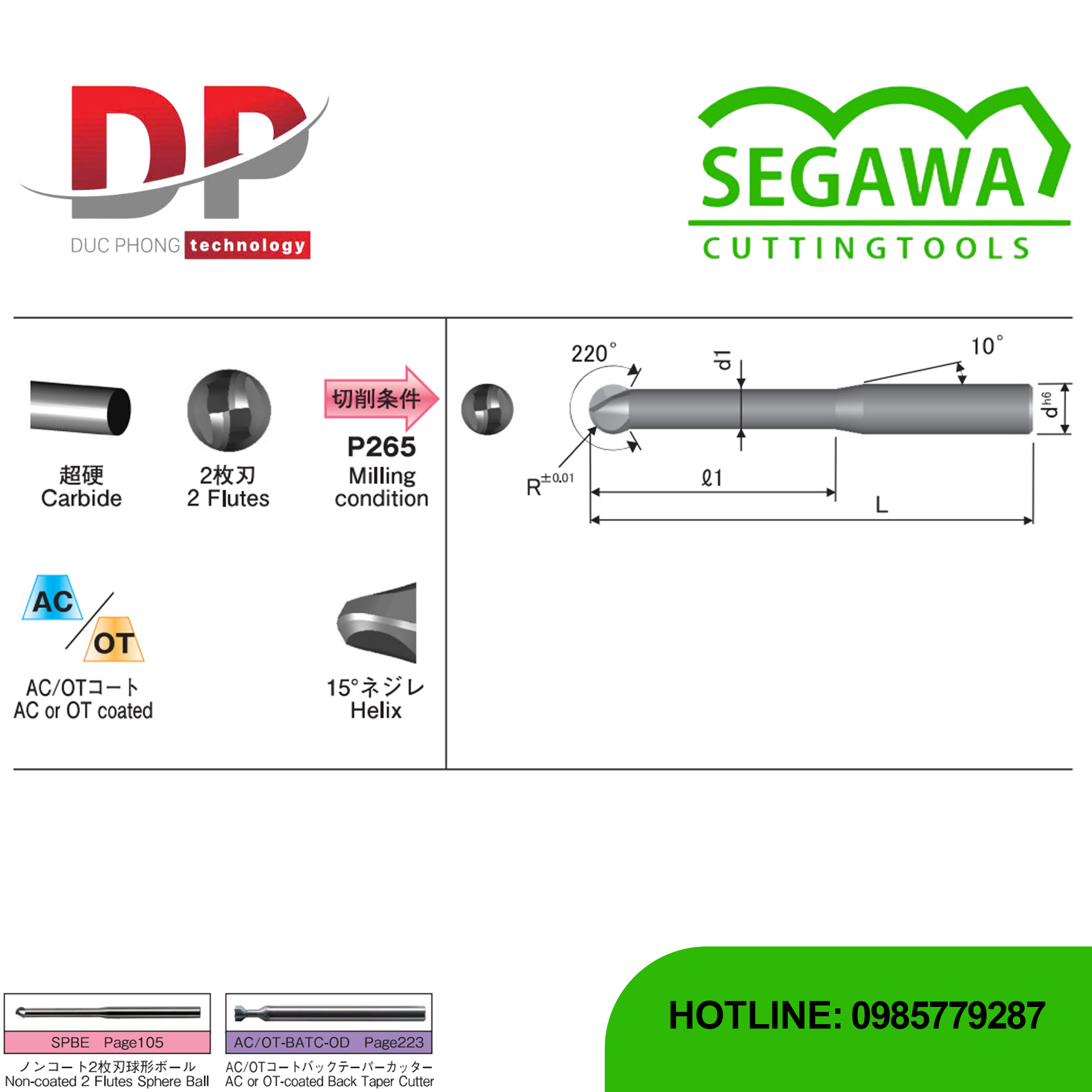

• Thông số kỹ thuật: Dao sử dụng 2 me cắt và có góc xoắn 15∘ (Helix).
• Độ chính xác: Bán kính đầu cầu ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.01$).
• Vật liệu gia công:
• Phù hợp cho thép carbon, thép hợp kim, thép đã tôi cứng ($\sim 55HRC$ đến $\sim 65HRC$), thép tiền tôi cứng, thép không gỉ, hợp kim nhôm/đồng, nhựa, và graphite.

Thông số

Work Material Compatibility

Work Material	Carbon SteelsS45C S50C	Alloy SteelsSK SCM SUS	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels65HRC~(DR)	Prehardened SteelsNAK HPM	Stainless SteelsSUS304 316	Aluminium AlloysCopper Alloys	Plastics	Graphite
	○	○	○	○(OT)	○	○	○	○	○	○

Product Specifications

Model	Radius (R)	Neck Length ($\ell 1$)	Neck Dia (d1)	Overall Length (L)	Shank Dia (d)
$◯$-SPBE R0.5x4	R0.5	4	0.85	70	6
$◯$-SPBE R0.5x6	R0.5	6	0.85	70	6
$◯$-SPBE R0.5x8	R0.5	8	0.85	70	6
$◯$-SPBE R0.6x8	R0.6	8	1	70	6
$◯$-SPBE R0.75x8	R0.75	8	1.3	70	6
$◯$-SPBE R0.8x8	R0.8	8	1.4	70	6
$◯$-SPBE R1x6	R1	6	1.7	70	6
$◯$-SPBE R1x8	R1	8	1.7	70	6
$◯$-SPBE R1x10	R1	10	1.7	70	6
$◯$-SPBE R1x16	R1	16	1.7	70	6
$◯$-SPBE R1x20	R1	20	1.7	70	6
$◯$-SPBE R1.5x16	R1.5	16	2.7	70	6
$◯$-SPBE R2x20	R2	20	3.7	70	6
$◯$-SPBE R3x40	R3	40	4.6	90	8
$◯$-SPBE R4x40	R4	40	6.8	90	8
$◯$-SPBE R5x50	R5	50	8.5	90	10
