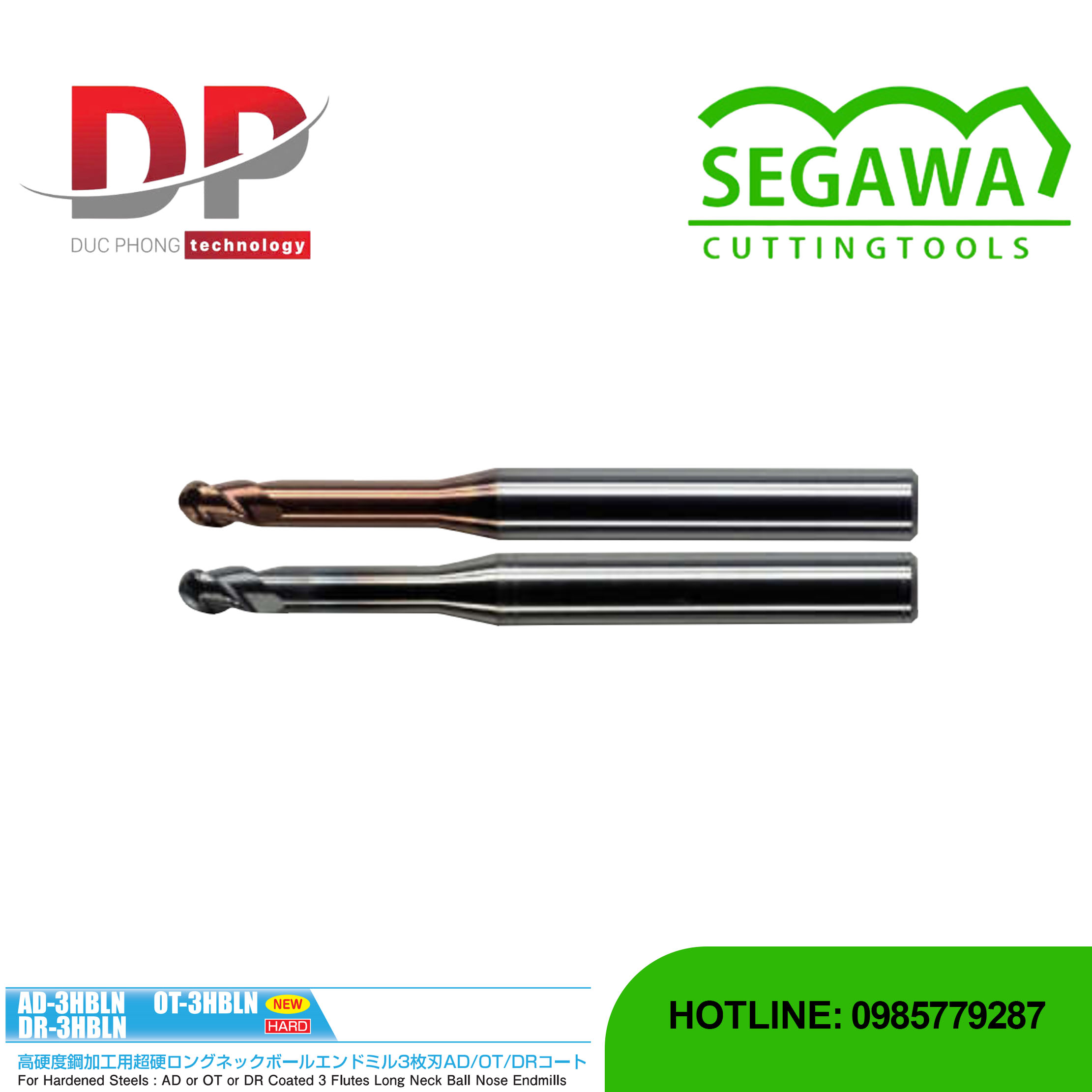

Dao phay ngón AD-3HBLN, OT-3HBLN và DR-3HBLN đầu cầu cổ dài Carbide 3 me - Segawa

Mô tả sản phẩm dao phay ngón AD-3HBLN, OT-3HBLN và DR-3HBLN đầu cầu cổ dài Carbide 3 me



Dao phay ngón AD-3HBLN, OT-3HBLN và DR-3HBLN đầu cầu cổ dài Carbide 3 me - Segawa được thiết kế chuyên biệt để gia công phay tinh tốc độ cao các chi tiết làm từ thép đã tôi cứng. Với việc tăng số me cắt lên 3, dao đạt được độ cứng vững cao hơn, tốc độ đẩy dao nhanh hơn, và được trang bị lớp phủ DR mới để tối ưu hóa hiệu suất gia công vật liệu cứng.

Đặc điểm nổi bật

• Thiết kế đầu cầu: Dao được thiết kế đầu cầu, lý tưởng cho việc phay tinh 3D các bề mặt cong và tạo hình khuôn mẫu trên thép cứng.
• Số me cắt: Sử dụng 3 me cắt, giúp tăng độ cứng vững và ổn định, cho phép tăng tốc độ tiến dao.
• Chuyên dùng cho thép cứng: Được thiết kế tối ưu cho gia công thép đã tôi cứng.
• Khả năng gia công vật liệu siêu cứng: Có thể cắt hiệu quả các vật liệu có độ cứng lên đến $70HRC\sim$ (đối với lớp phủ DR).
• Lớp phủ hiệu suất cao: Cung cấp ba lựa chọn lớp phủ chuyên dụng cho vật liệu cứng:
• Lớp phủ AD và OT có danh tiếng tốt cho vật liệu có độ cứng cao và tốc độ cao.
• Lớp phủ DR  được phát triển để đạt được tốc độ cao hơn và tuổi thọ dài hơn nữa khi gia công thép cứng.
• Thiết kế cổ dài: Phần cổ thon dài giúp ngăn ngừa va chạm với thành phôi, cho phép gia công các hốc sâu một cách chính xác.

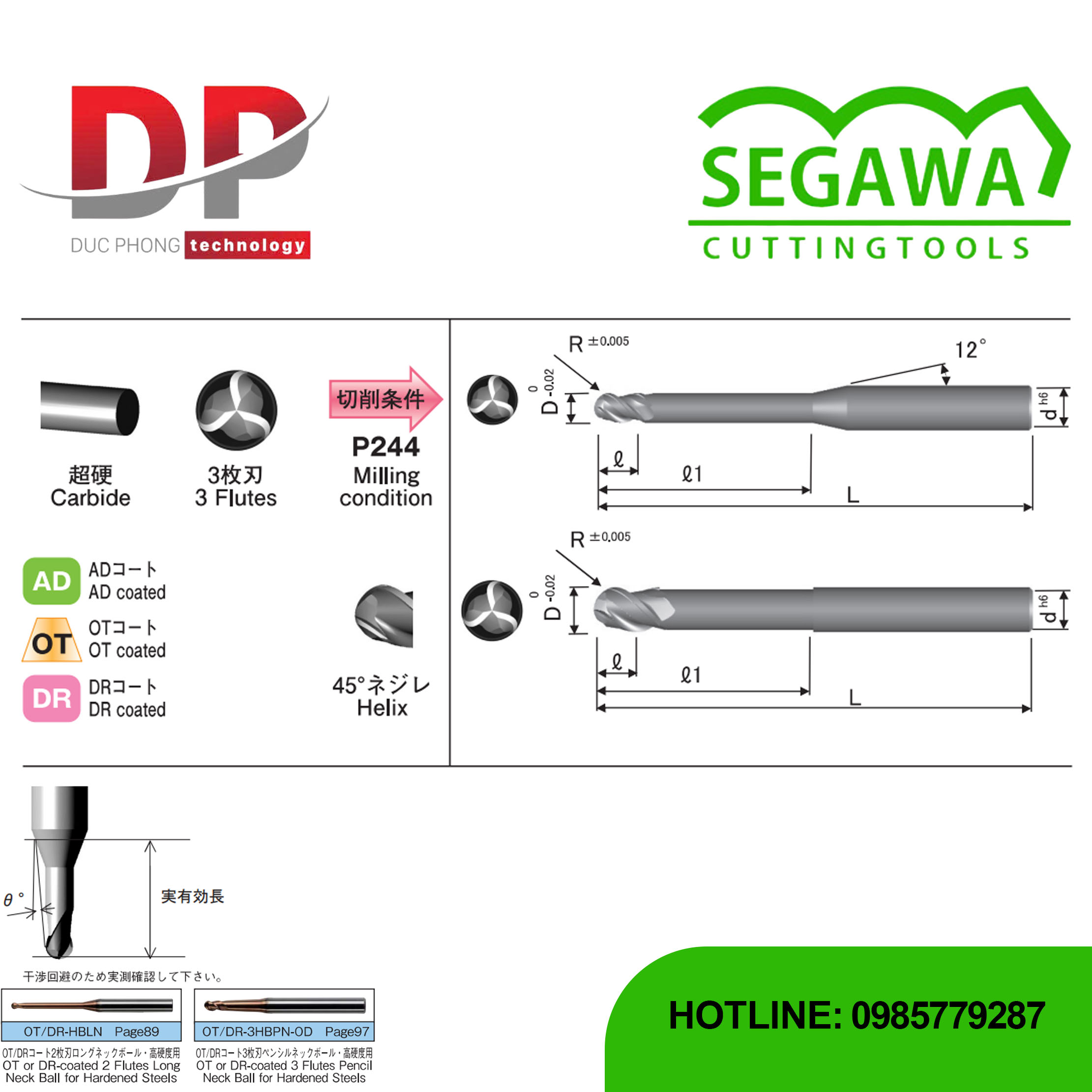

• Thông số kỹ thuật: Dao có góc xoắn 45∘. Bán kính đầu cầu ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.005$).
• Vật liệu gia công: Phù hợp với thép đã tôi cứng, thép carbon, thép hợp kim, thép không gỉ, và thép tiền tôi cứng.

Thông số

Work Material Compatibility

Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels~70HRC	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminium & Copper Alloys	Plastics	Graphite
○	◎	◎	○ (DR)	○	○	○

Product Specifications

Model	Radius (R)	Flute Length	Neck Length	Neck Dia	Overall Length	Shank Dia	0.5°	1°	1.5°	2°	3°
○○-3HBLN R0.5×4	R0.5	1.5	4	0.95	60	6	4.91	5.41	5.91	6.41	7.28
○○-3HBLN R0.5×6	R0.5	1.5	6	0.95	60	6	6.24	6.49	6.77	7.08	7.50
○○-3HBLN R0.5×8	R0.5	1.5	8	0.95	60	6	8.03	8.34	8.65	8.97	9.43
○○-3HBLN R0.5×10	R0.5	1.5	10	0.95	60	6	9.43	9.81	10.19	10.61	11.18
○○-3HBLN R0.5×12	R0.5	1.5	12	0.95	60	6	10.83	11.28	11.73	12.24	12.92
○○-3HBLN R0.5×16	R0.5	1.5	16	0.95	60	6	13.63	14.20	14.78	15.41	16.23
○○-3HBLN R1×8	R1	3	8	1.95	60	6	8.03	8.34	8.65	8.97	9.43
○○-3HBLN R1×10	R1	3	10	1.95	60	6	10.39	10.81	11.18	11.77	12.55
○○-3HBLN R1×12	R1	3	12	1.95	60	6	11.73	12.28	12.83	13.50	14.40
○○-3HBLN R1×16	R1	3	16	1.95	60	6	14.43	15.12	15.81	16.55	17.54
○○-3HBLN R1×20	R1	3	20	1.95	60	6	17.13	17.96	18.80	19.69	20.69
○○-3HBLN R1.5×12	R1.5	4.5	12	2.9	60	6	12.77	13.34	13.91	14.65	15.59
○○-3HBLN R1.5×16	R1.5	4.5	16	2.9	60	6	16.69	17.46	18.24	19.08	20.13
○○-3HBLN R1.5×20	R1.5	4.5	20	2.9	60	6	20.61	21.58	22.55	23.50	24.66
○○-3HBLN R1.5×25	R1.5	4.5	25	2.9	60	6	26.01	27.10	28.20	29.62	32.69
○○-3HBLN R2×16	R2	6	16	3.8	60	6	16.60	17.25	17.97	18.75	20.58
○○-3HBLN R2×20	R2	6	20	3.8	60	6	20.77	21.61	22.53	23.54	25.89
○○-3HBLN R2×25	R2	6	25	3.8	60	6	20.77	21.61	22.53	23.54	25.89
○○-3HBLN R3×20	R3	9	20	5.0	70	6	25.91	26.83	27.85	28.93	31.18
○○-3HBLN R3×30	R3	9	30	5.0	70	6	32.54	33.64	34.84	36.13	38.84
○○-3HBLN R4×25	R4	12	25	7.8	80	8	25.62	26.98	28.35	29.79	31.87
○○-3HBLN R4×40	R4	12	40	7.8	80	8	28.82	30.33	31.97	33.61	36.47
○○-3HBLN R5×30	R5	15	30	9.0	100	10	31.24	32.91	34.55	36.31	39.54
○○-3HBLN R5×50	R5	15	50	9.0	100	10	51.93	54.03	56.23	58.67	63.47
○○-3HBLN R6×35	R6	30	35	11.8	100	12	36.24	37.97	39.69	41.59	45.35
○○-3HBLN R6×60	R6	30	60	11.8	100	12	61.23	64.83	67.59	70.62	77.67
