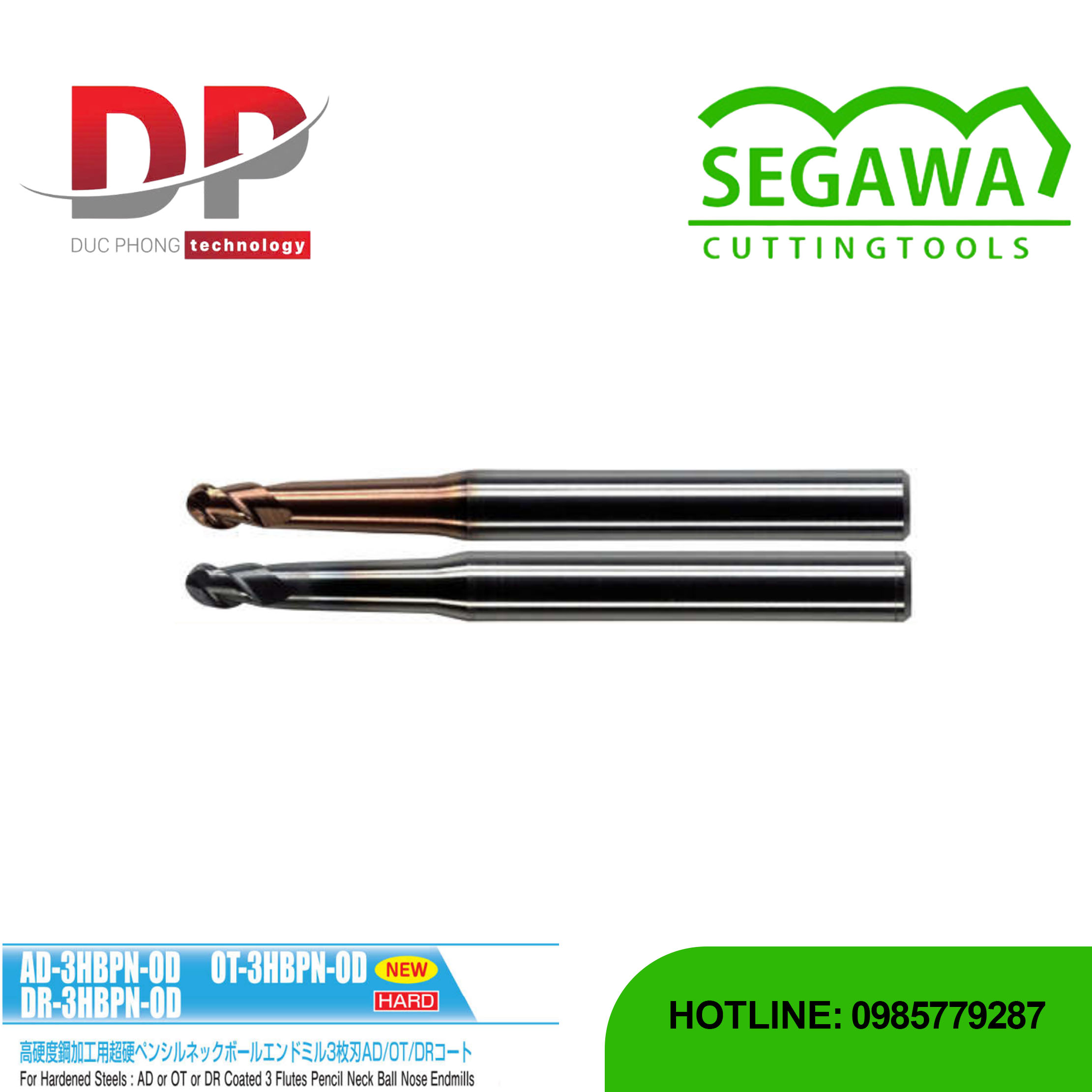

Dao phay ngón AD-3HBPN-OD, OT-3HBPN-OD và DR-3HBPN-OD Carbide 3 me - Segawa

Mô tả sản phẩm dao phay ngón AD-3HBPN-OD, OT-3HBPN-OD và DR-3HBPN-OD



Dao phay ngón AD-3HBPN-OD, OT-3HBPN-OD và DR-3HBPN-OD Carbide 3 me - Segawa được thiết kế chuyên dụng để gia công phay tinh tốc độ cao các chi tiết làm từ thép đã tôi cứng. Điểm nổi bật là thiết kế cổ bút chì, giúp dao có khả năng tiếp cận và gia công các hốc cực kỳ sâu và hẹp trong khuôn mẫu.

Đặc điểm nổi bật

• Thiết kế cổ bút chì: Phần cổ được làm thon rất nhỏ, giúp ngăn ngừa va chạm với thành phôi khi gia công các hốc siêu sâu và hẹp, tối đa hóa chiều sâu cắt.
• Thiết kế đầu cầu tùy chỉnh: Đầu cắt dạng hình cầu, lý tưởng cho việc phay tinh 3D các bề mặt cong và bán kính góc với độ chính xác cao.
• Số me cắt: Dao sử dụng 3 me cắt, giúp tăng độ cứng vững và ổn định, cho phép tăng tốc độ tiến dao.
• Chuyên dùng cho thép cứng: Được thiết kế tối ưu cho gia công thép đã tôi cứng.
• Khả năng gia công vật liệu siêu cứng: Có thể cắt hiệu quả các vật liệu có độ cứng lên đến $70HRC\sim$ (đối với lớp phủ DR).
• Lớp phủ hiệu suất cao: Cung cấp ba lựa chọn lớp phủ chuyên dụng cho vật liệu cứng:
• Lớp phủ AD và OT có danh tiếng tốt cho vật liệu có độ cứng cao và tốc độ cao.
• Lớp phủ DR (mới) được phát triển để đạt được tốc độ cao hơn và tuổi thọ dài hơn nữa khi gia công thép cứng.

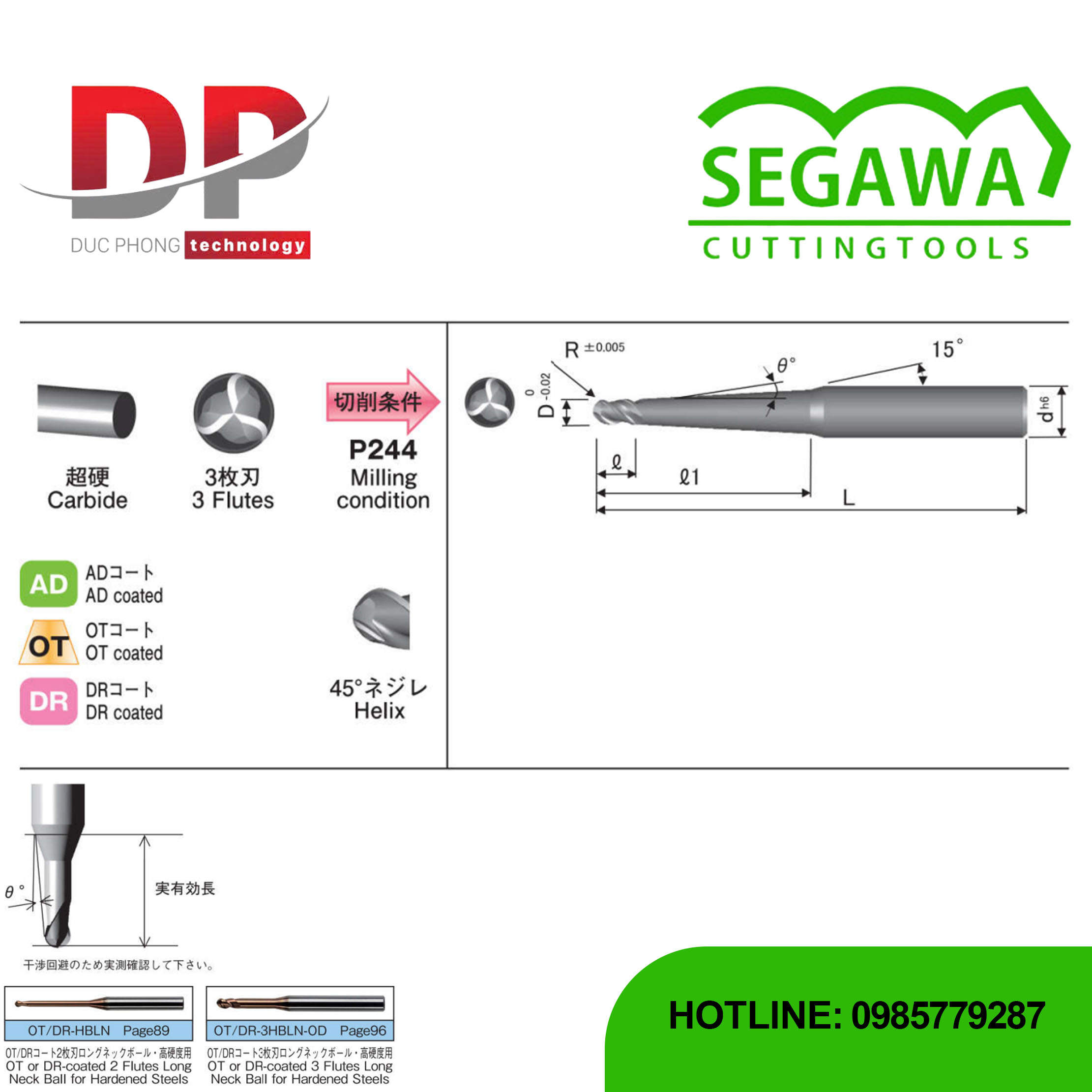

• Thông số kỹ thuật: Dao có góc xoắn 45∘. Bán kính đầu cầu ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.005$).
• Vật liệu gia công: Phù hợp với thép đã tôi cứng, thép carbon, thép hợp kim, thép không gỉ, và thép tiền tôi cứng.

Thông số

Work Material Compatibility

Work Material	Carbon SteelsS45C S50C	Alloy SteelsSK SCM SUS	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels~70HRC	Prehardened SteelsNAK HPM	Stainless SteelsSUS304 316	Aluminium / Copper Alloys	Plastics	Graphite
Compatibility	○	◎	◎	○	○ (DR)	◎	○

Product Specifications

Model	Radius	Flute Length (ℓ)	Taper Angle (θ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (d)
○○-3HBPN-OD R0.5×○×○	R0.5	1.5		3～20	0.95	60	6
○○-3HBPN-OD R1×○×○	R1	3	0.5～5°	5～20	1.95	60	6
○○-3HBPN-OD R1.5×○×○	R1.5	4		6～25	2.9	60	6
○○-3HBPN-OD R2×○×○	R2	6		8～25	3.8	60	6
