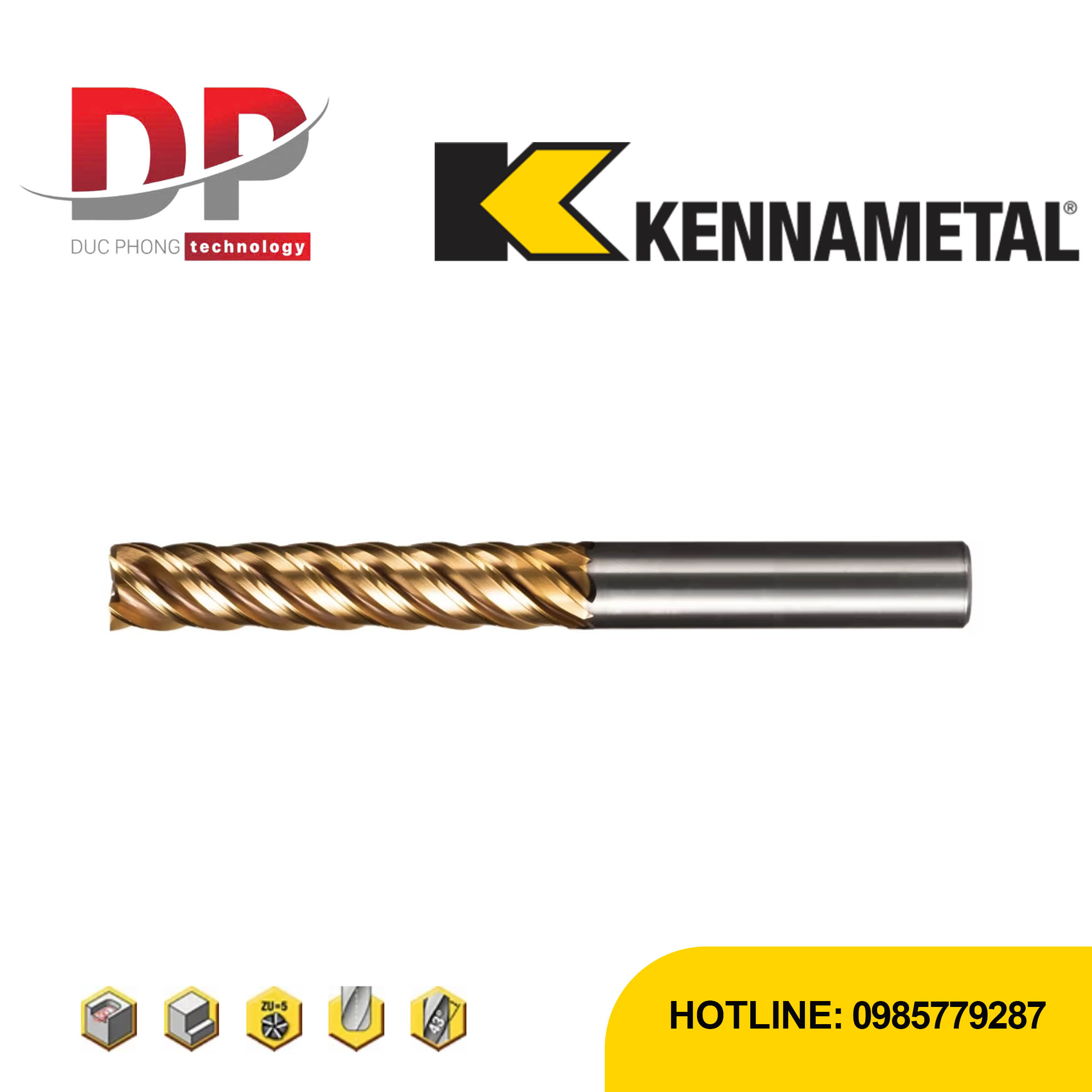

Dao phay ngón carbide Kennametal HARVI™ II Long, 5 me, chuôi trơn (hệ mét)

Đặc điểm nổi bật:

• Gia công mịn & hiệu suất cao: Tối ưu cho finishing và semi-finishing trong các tình huống khó.
• Khoảng cách xoắn không đều (Unequal flute spacing): Giảm hiện tượng chattering khi chạy tốc độ cao, giúp bề mặt gia công mịn và ổn định hơn.
• Thiết kế giảm đường kính lưng (Back taper): Cải thiện độ thẳng tường gia công trong các chi tiết sâu.
• Góc xoắn 43° (Helix Angle): Cải thiện khả năng thoát phoi và lực cắt ổn định.
• Gia công tinh chính xác cao, mặt hoàn thiện mịn và đồng đều.
• Tăng năng suất: thiết kế tối ưu cho gia công sâu và tốc độ cao mà không bị rung lắc.
• Độ tin cậy cao: chống mài mòn và chattering, kéo dài tuổi thọ dao.
• Vật liệu số 100002806: dao tiêu chuẩn, dùng cho finishing/semi-finishing

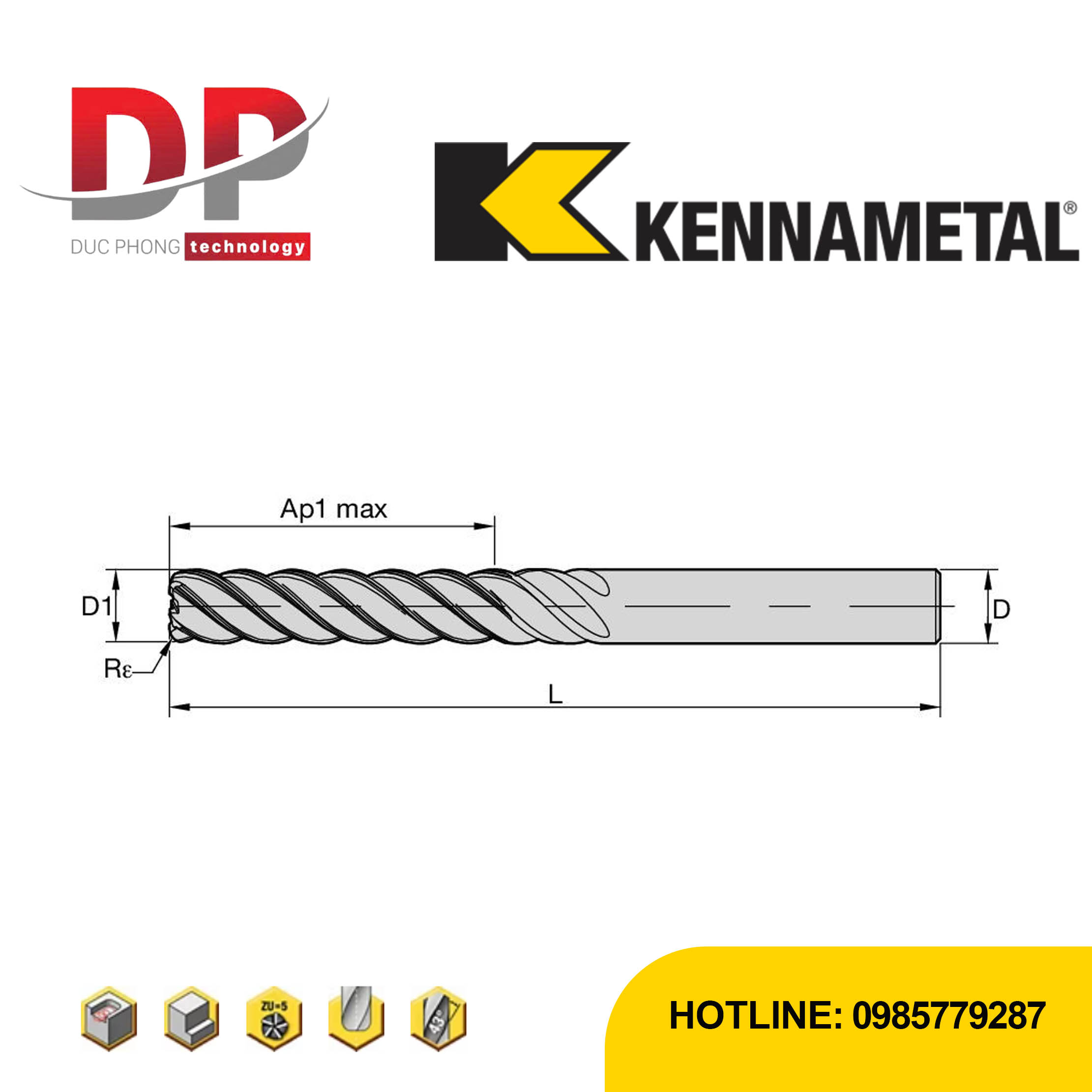

• Đường kính cắt (D1): 10 mm
• Chiều sâu cắt (AP1MAX): 50 mm
• Chiều dài hữu dụng (L3): 56.5 mm
• Chiều dài tổng thể (L): 100 mm
• Bán kính bo góc (Re): 1 mm
• Số me (Z): 5

Speeds & Feeds:

Material Group				KCSM15A		Recommended feed per tooth (fz = mm/th) for side milling.
				Cutting Speed vc m/min			D1 Diameter
		ap	ae	Min	Max	mm	6,0	8,0	10,0	12,0	14,0	16,0	20,0	25,0
P	0	ap max	0,05 x D	300	400	Fz	0,044	0,060	0,072	0,083	0,092	0,101	0,114	0,124
	1	ap max	0,05 x D	300	400	Fz	0,044	0,060	0,072	0,083	0,092	0,101	0,114	0,124
	2	ap max	0,05 x D	280	380	Fz	0,044	0,060	0,072	0,083	0,092	0,101	0,114	0,124
	3	ap max	0,05 x D	240	320	Fz	0,036	0,050	0,061	0,070	0,079	0,087	0,101	0,114
	4	ap max	0,05 x D	180	300	Fz	0,033	0,045	0,054	0,062	0,070	0,077	0,088	0,098
	5	ap max	0,05 x D	120	200	Fz	0,029	0,040	0,048	0,056	0,063	0,070	0,081	0,091
	6	ap max	0,05 x D	100	150	Fz	0,025	0,034	0,040	0,047	0,052	0,057	0,065	0,071
M	1	ap max	0,05 x D	180	230	Fz	0,036	0,050	0,061	0,070	0,079	0,087	0,101	0,114
	2	ap max	0,05 x D	120	160	Fz	0,029	0,040	0,048	0,056	0,063	0,070	0,081	0,091
	3	ap max	0,05 x D	120	140	Fz	0,025	0,034	0,040	0,047	0,052	0,057	0,065	0,071
K	1	ap max	0,05 x D	240	300	Fz	0,044	0,060	0,072	0,083	0,092	0,101	0,114	0,124
	2	ap max	0,05 x D	220	280	Fz	0,036	0,050	0,061	0,070	0,079	0,087	0,101	0,114
	3	ap max	0,05 x D	220	260	Fz	0,029	0,040	0,048	0,056	0,063	0,070	0,081	0,091
S	1	ap max	0,05 x D	100	180	Fz	0,036	0,050	0,061	0,070	0,079	0,087	0,101	0,114
	2	ap max	0,05 x D	50	100	Fz	0,019	0,026	0,032	0,037	0,042	0,046	0,054	0,061
	3	ap max	0,05 x D	50	80	Fz	0,019	0,026	0,032	0,037	0,042	0,046	0,054	0,061
	4	ap max	0,05 x D	100	120	Fz	0,026	0,037	0,045	0,052	0,058	0,064	0,074	0,084
H	1	ap max	0,05 x D	160	280	Fz	0,033	0,045	0,054	0,062	0,070	0,077	0,088	0,098
	2	ap max	0,05 x D	140	240	Fz	0,025	0,034	0,040	0,047	0,052	0,057	0,065	0,071
