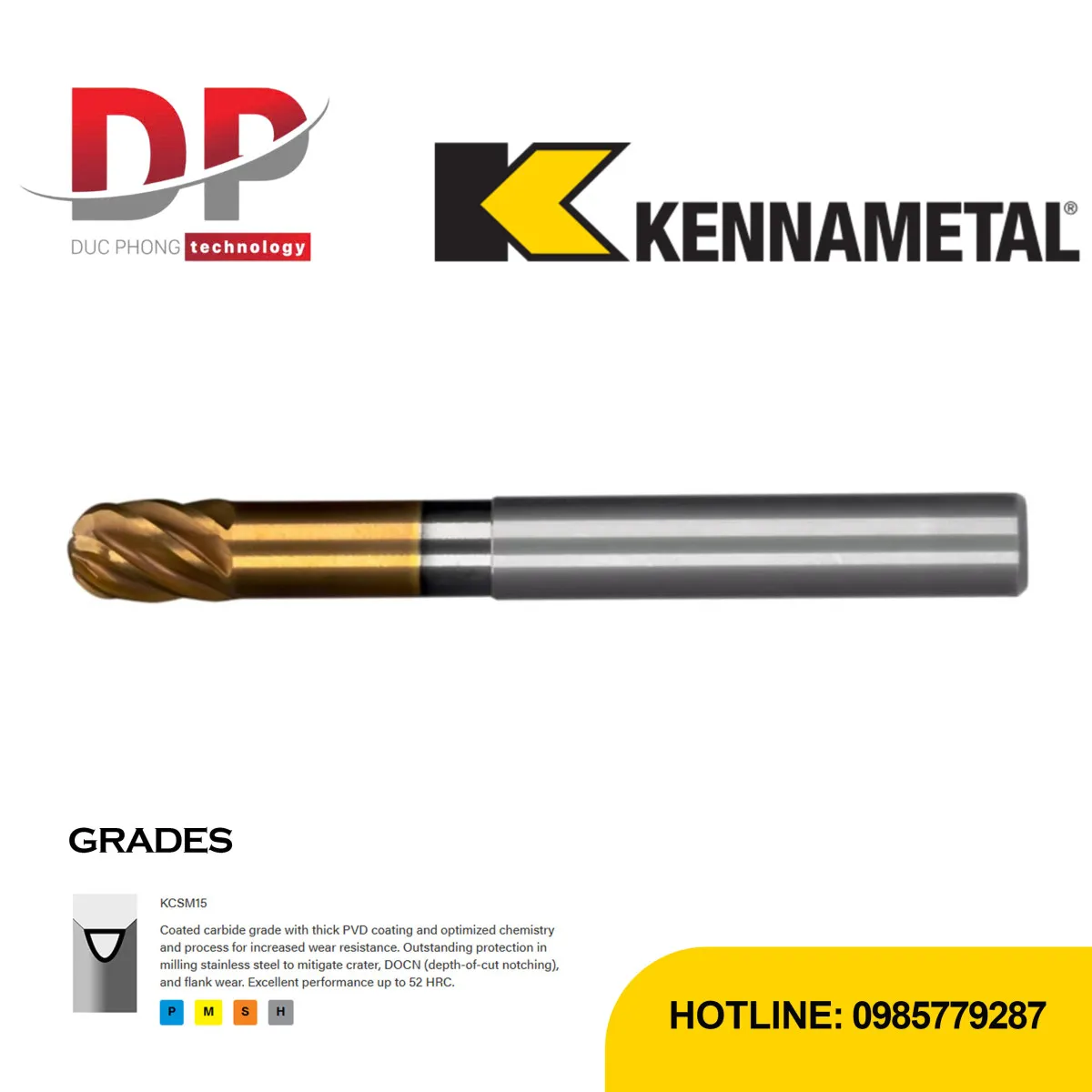

Dao phay ngón solid carbide Kennametal HARVI™ III 6 me cắt Ball Nose Necked Plain shank hệ mét

Đặc điểm nổi bật:

• Đa năng: Dao phay ngón solid carbide phù hợp cho gia công các vật liệu như thép, thép không gỉ và hợp kim chịu nhiệt

• Ứng dụng linh hoạt: HARVI™ III đáp ứng nhiều nguyên công khác nhau, bao gồm cả phay động (dynamic milling)

• Chống rung tối ưu: Thiết kế rãnh không đều giúp loại bỏ hiện tượng rung chattering để có gia công mượt mà

• Lưỡi cắt lệch (Eccentric relief grind): Tăng sự ổn định cạnh, cho phép tiến dao cao hơn

• Hỗ trợ centre cutting: Cho phép phay đâm (plunging) và phay nghiêng (ramping) dễ dàng và hiệu quả

Tolerance

Application Data

HARVI III • UJBE • 6-Flute Taper Ball Nose • Unequal Flute Spacing • Semi-Finishing

Material Group				KCSM15A			Recommended feed per tooth (fz = mm/th) for side milling.
				Cutting Speed vc m/min				D1 Diameter
		ap	ae	Min		Max	mm	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	Ap max	0,4 x D	150		200	Fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	1	Ap max	0,4 x D	150		200	Fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	2	Ap max	0,4 x D	140		190	Fz	0,028	0,036	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	3	Ap max	0,4 x D	120		160	Fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	4	Ap max	0,4 x D	90		150	Fz	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	5	Ap max	0,4 x D	60		100	Fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	6	Ap max	0,4 x D	50		75	Fz	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
M	1	Ap max	0,4 x D	90		115	Fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	Ap max	0,4 x D	60		80	Fz	0,019	0,024	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	3	Ap max	0,4 x D	60		70	Fz	0,016	0,020	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
S	1	Ap max	0,4 x D	50		90	Fz	0,023	0,030	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	Ap max	0,4 x D	25		50	Fz	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	3	Ap max	0,4 x D	25		40	Fz	0,013	0,016	0,019	0,026	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	4	Ap max	0,4 x D	50		60	Fz	0,016	0,021	0,026	0,037	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	Ap max	0,4 x D	80		140	Fz	0,021	0,027	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098

HARVI III • UJBE • 6-Flute Taper Ball Nose • Unequal Flute Spacing • Semi-Finishing

Material Group				KCSM15A			Recommended feed per tooth (fz = mm/th) for side milling.
				Cutting Speed vc m/min				D1 Diameter
		ap	ae	Min		Max	mm	4,0	5,0	6,0	8,0	10,0	12,0	16,0	18,0	20,0	25,0
P	0	Ap max	0,06 x D	285		380	Fz	0,034	0,043	0,053	0,072	0,086	0,099	0,121	0,130	0,137	0,149
	1	Ap max	0,06 x D	285		380	Fz	0,034	0,043	0,053	0,072	0,086	0,099	0,121	0,130	0,137	0,149
	2	Ap max	0,06 x D	266		361	Fz	0,034	0,043	0,053	0,072	0,086	0,099	0,121	0,130	0,137	0,149
	3	Ap max	0,06 x D	228		304	Fz	0,028	0,036	0,044	0,060	0,073	0,084	0,105	0,113	0,121	0,137
	4	Ap max	0,06 x D	171		285	Fz	0,026	0,033	0,039	0,054	0,065	0,075	0,092	0,099	0,106	0,117
	5	Ap max	0,06 x D	114		190	Fz	0,023	0,029	0,035	0,048	0,058	0,067	0,084	0,091	0,097	0,109
	6	Ap max	0,06 x D	95		142,5	Fz	0,019	0,024	0,030	0,040	0,048	0,056	0,068	0,073	0,078	0,085
M	1	Ap max	0,06 x D	171		218,5	Fz	0,028	0,036	0,044	0,060	0,073	0,084	0,105	0,113	0,121	0,137
	2	Ap max	0,06 x D	114		152	Fz	0,023	0,029	0,035	0,048	0,058	0,067	0,084	0,091	0,097	0,109
	3	Ap max	0,06 x D	114		133	Fz	0,019	0,024	0,030	0,040	0,048	0,056	0,068	0,073	0,078	0,085
S	1	Ap max	0,06 x D	95		171	Fz	0,028	0,036	0,044	0,060	0,073	0,084	0,105	0,113	0,121	0,137
	2	Ap max	0,06 x D	47.5		95	Fz	0,015	0,019	0,023	0,032	0,038	0,045	0,056	0,060	0,065	0,074
	3	Ap max	0,06 x D	47.5		76	Fz	0,015	0,019	0,023	0,032	0,038	0,045	0,056	0,060	0,065	0,074
	4	Ap max	0,06 x D	95		114	Fz	0,019	0,025	0,031	0,044	0,053	0,062	0,077	0,083	0,089	0,100
H	1	Ap max	0,06 x D	152		266	Fz	0,026	0,033	0,039	0,054	0,065	0,075	0,092	0,099	0,106	0,117
