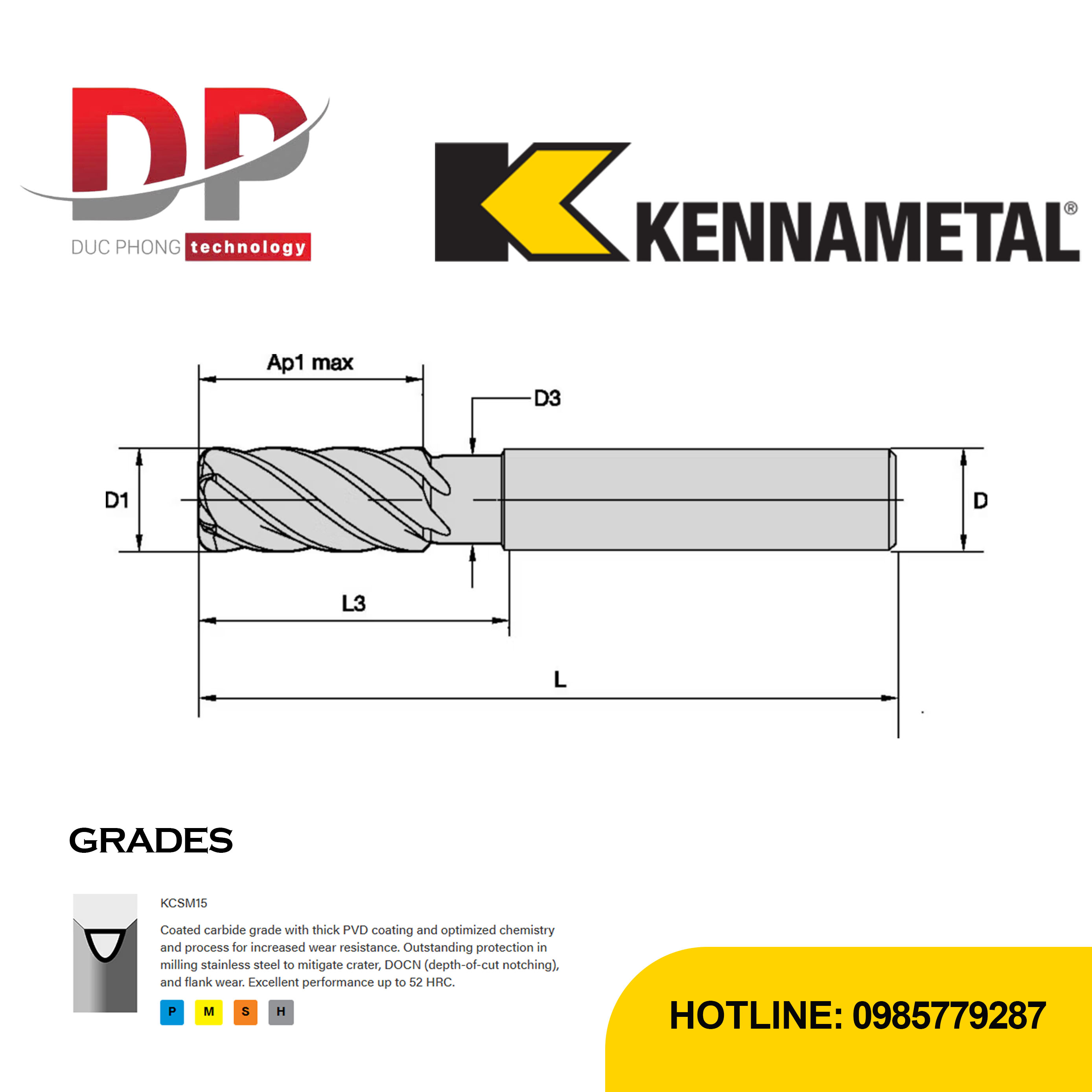

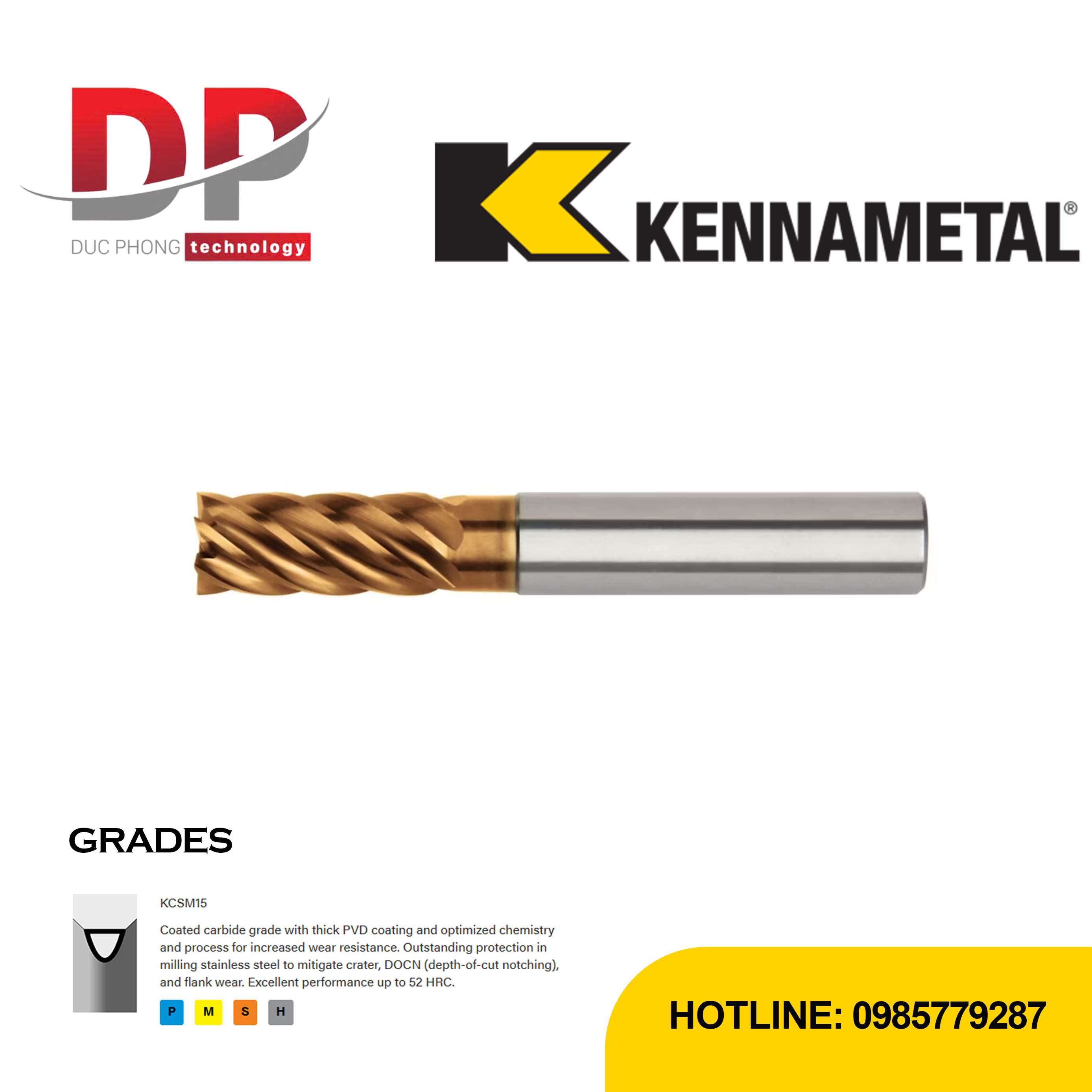

Dao phay ngón solid carbide Kennametal HARVI™ III 6 me cắt Square End Necked Plain shank hệ mét

Đặc điểm nổi bật:

• Đa năng: Phù hợp để gia công thép, inox và hợp kim chịu nhiệt với chất lượng bề mặt xuất sắc.

• Linh hoạt trong nhiều nguyên công: HARVI™ III hỗ trợ phay động (dynamic milling).

• Chống rung tối ưu: Thiết kế rãnh không đều (unequal flute spacing) giúp gia công mượt mà, loại bỏ hiện tượng chattering ngay cả ở tốc độ cao.

• Eccentric relief grind: Gia tăng độ ổn định cạnh, cho phép chạy với tốc độ tiến dao cao hơn.

• Centre cutting: Hỗ trợ phay đâm (plunging) và phay nghiêng (ramping) hiệu quả.

Tolerance

Application Data



HARVI III • UJDE • Unequal Flute Spacing • Roughing

Material Group				KCSM15A		Finishing Recommended feed per tooth (fz = mm/th) for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
		ap	ae	Min	Max	mm	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	4	Ap1 max	0,06 x D	171	285	fz	0,065	0,075	0,084	0,092	0,099	0,106	0,117
	5	Ap1 max	0,06 x D	114	190	fz	0,058	0,067	0,076	0,084	0,091	0,097	0,109
M	1	Ap1 max	0,06 x D	171	218	fz	0,073	0,084	0,095	0,105	0,113	0,121	0,137
	2	Ap1 max	0,06 x D	114	152	fz	0,058	0,067	0,076	0,084	0,091	0,097	0,109
	3	Ap1 max	0,06 x D	114	133	fz	0,048	0,056	0,062	0,068	0,073	0,078	0,085
S	1	Ap1 max	0,06 x D	95	171	fz	0,073	0,084	0,095	0,105	0,113	0,121	0,137
	2	Ap1 max	0,06 x D	47,5	76	fz	0,038	0,045	0,050	0,056	0,060	0,065	0,074
	3	Ap1 max	0,06 x D	47,5	76	fz	0,038	0,045	0,050	0,056	0,060	0,065	0,074
	4	Ap1 max	0,06 x D	95	152	fz	0,053	0,062	0,070	0,077	0,083	0,089	0,100
H	1	Ap1 max	0,06 x D	152	266	fz	0,065	0,075	0,084	0,092	0,099	0,106	0,117
	2	Ap1 max	0,06 x D	133	228	fz	0,048	0,056	0,062	0,068	0,073	0,078	0,085

HARVI III • UJDE • Unequal Flute Spacing • Finishing

Material Group				KCSM15A		Recommended feed per tooth (fz = mm/th) for side milling.
				Cutting Speed vc m/min			D1 Diameter
		ap	ae	Min	Max	mm	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	4	ap max	0,4 x D	90	150	Fz	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	5	ap max	0,4 x D	60	100	Fz	0,048	0,056	0,063	0,070	0,076	0,081	0,091
M	1	ap max	0,4 x D	90	115	Fz	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	ap max	0,4 x D	60	80	Fz	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	3	ap max	0,4 x D	60	70	Fz	0,040	0,047	0,052	0,057	0,061	0,065	0,071
S	1	ap max	0,4 x D	50	90	Fz	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	ap max	0,4 x D	25	50	Fz	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	3	ap max	0,4 x D	25	40	Fz	0,032	0,037	0,042	0,046	0,050	0,054	0,061
	4	ap max	0,4 x D	50	60	Fz	0,045	0,052	0,058	0,064	0,069	0,074	0,084
H	1	ap max	0,4 x D	80	140	Fz	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	2	ap max	0,4 x D	70	120	Fz	0,040	0,047	0,052	0,057	0,061	0,065	0,071
