Mô tả sản phẩm dao phay ngón CRN-CUELN cổ dài Carbide 2 me có phủ CRN

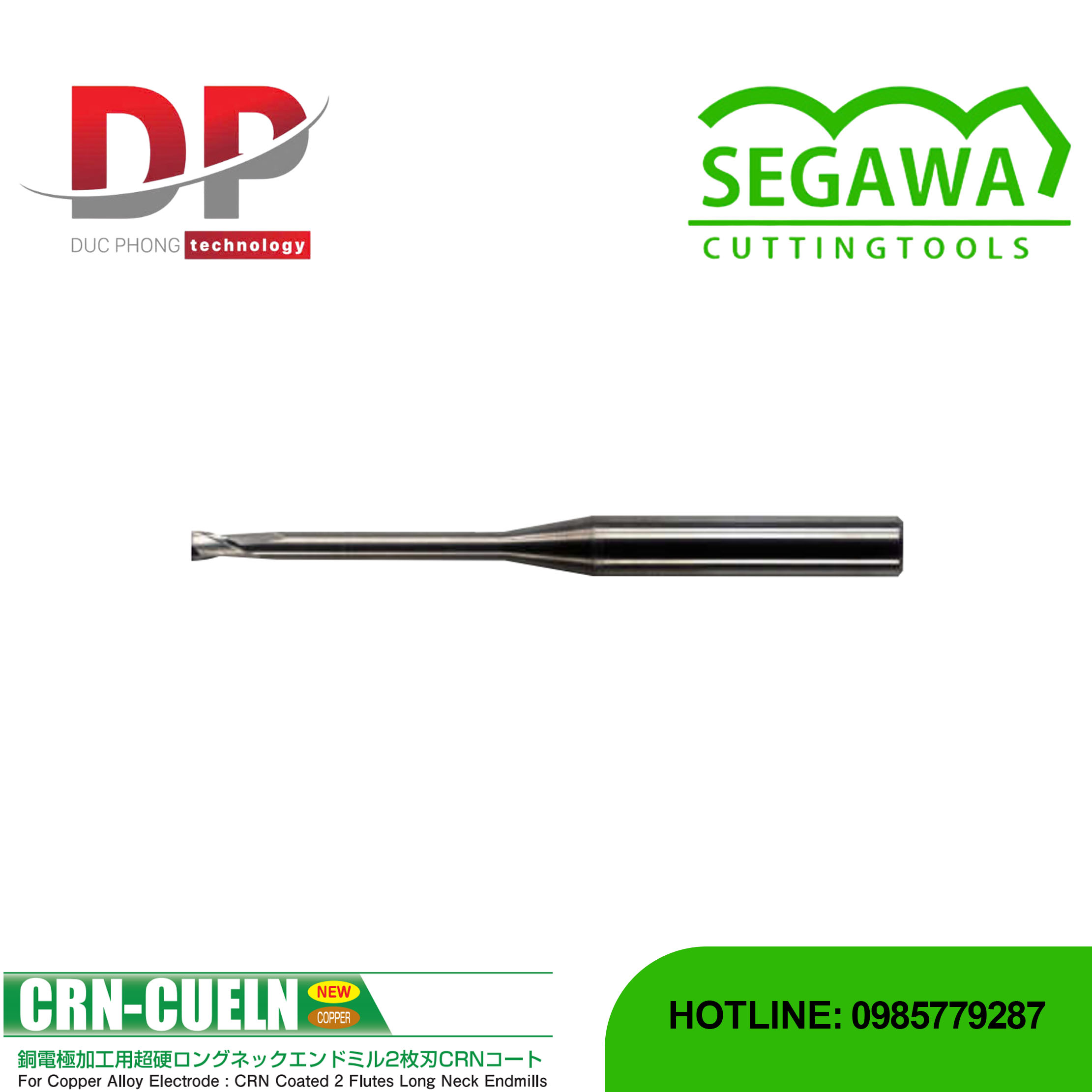

Dao phay ngón CRN-CUELN cổ dài Carbide 2 me có phủ CRN - Segawa là dòng dao phay ngón chuyên dụng và hiệu suất cao, được thiết kế đặc biệt để gia công điện cực bằng hợp kim đồng.

Đặc điểm nổi bật

• Chuyên dùng cho điện cực đồng: Được thiết kế tối ưu cho việc gia công điện cực hợp kim đồng.
• Lớp phủ CRN chuyên dụng: Sử dụng lớp phủ CRN có độ bôi trơn cao, lớp phủ này giúp giảm ma sát và ngăn ngừa sự tích tụ đồng nóng chảy vào lưỡi cắt, một vấn đề phổ biến khi gia công đồng.
• Thiết kế cổ dài: Phần cổ thon dài giúp tránh va chạm với thành phôi, cho phép gia công các hốc sâu và các chi tiết phức tạp, thường thấy trong sản xuất điện cực.
• Thiết kế me cắt: Sử dụng 2 me cắt và góc xoắn 25∘.
• Đầu cắt sắc nét: Dao có góc cắt sắc nét giúp cắt ngọt và có khả năng gia công cả phần cạnh của chi tiết.

Thông số

Work Material Compatibility

Work Material	Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels65HRC~(DR)	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminium & Copper Alloys	Plastics	Graphite
Applicable	○	○				○		○	○

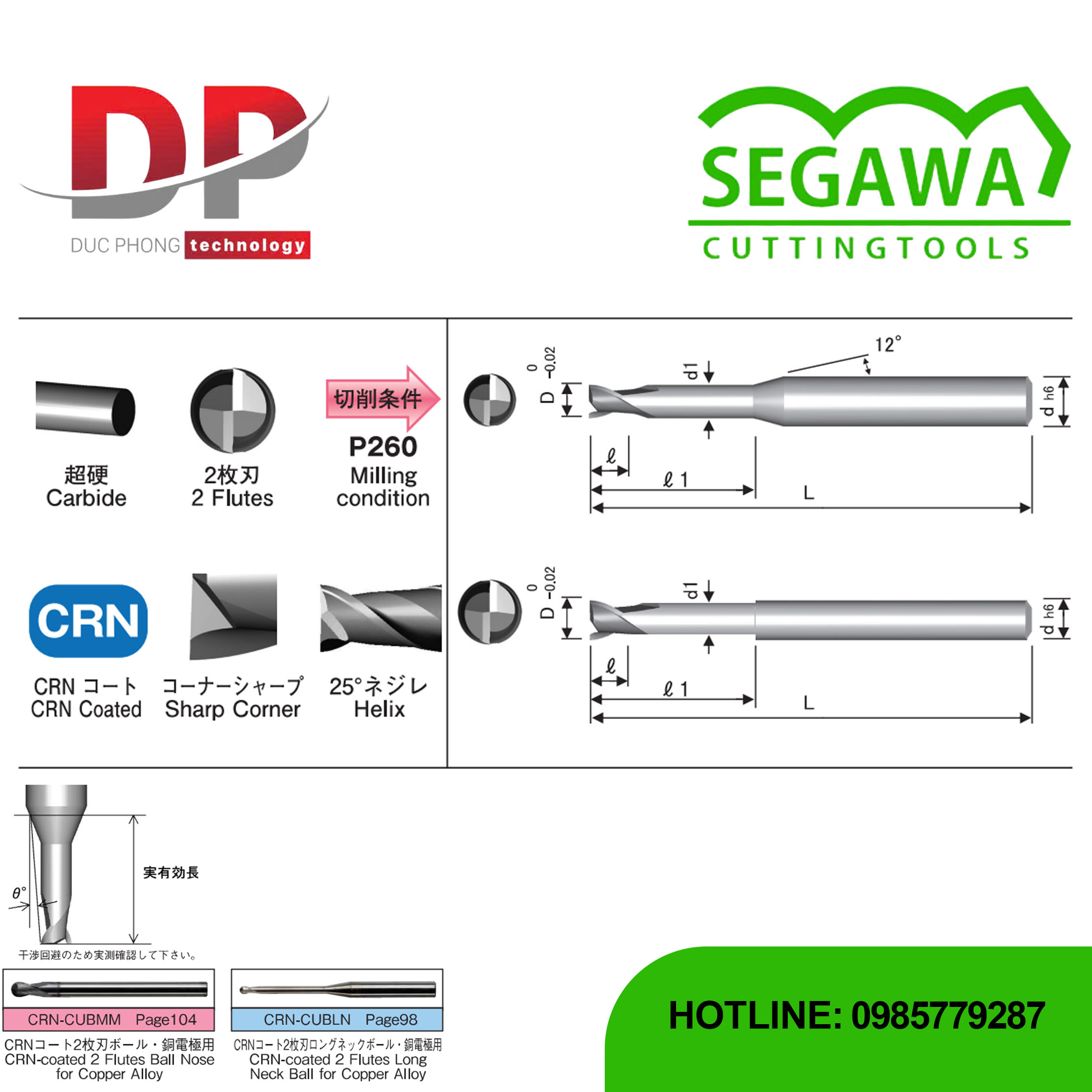

Product Specifications

Model	Dia (D)	Neck Length (ℓ₁)	Flute Length (ℓ)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (d)	0.5°	1°	2°	3°
CRN-CUELN 0.5×2	0.5	2	0.7	0.46	50	4	2.09	2.20	2.44	2.75
CRN-CUELN 0.5×4	0.5	4	0.7	0.46	50	4	4.19	4.40	4.88	5.49
CRN-CUELN 0.5×6	0.5	6	0.7	0.46	50	4	6.28	6.59	7.32	8.24
CRN-CUELN 0.6×2	0.6	2	0.9	0.56	50	4	2.09	2.20	2.44	2.75
CRN-CUELN 0.6×4	0.6	4	0.9	0.56	50	4	4.19	4.40	4.88	5.49
CRN-CUELN 0.6×6	0.6	6	0.9	0.56	50	4	6.28	6.59	7.32	8.24
CRN-CUELN 0.8×4	0.8	4	1.2	0.76	50	4	4.19	4.40	4.88	5.49
CRN-CUELN 0.8×6	0.8	6	1.2	0.76	50	4	6.28	6.59	7.32	8.24
CRN-CUELN 0.8×8	0.8	8	1.2	0.76	50	4	8.38	8.79	9.76	10.98
CRN-CUELN 1×4	1	4	1.5	0.95	50	4	4.19	4.40	4.88	5.49
CRN-CUELN 1×6	1	6	1.5	0.95	50	4	6.28	6.59	7.32	8.24
CRN-CUELN 1×8	1	8	1.5	0.95	50	4	8.38	8.79	9.76	10.98
CRN-CUELN 1×10	1	10	1.5	0.95	50	4	10.47	10.99	12.21	13.73
CRN-CUELN 1×12	1	12	1.5	0.95	50	4	12.57	13.19	14.65	16.48
CRN-CUELN 1.5×6	1.5	6	2.3	1.45	50	4	6.28	6.59	7.32	8.24
CRN-CUELN 1.5×8	1.5	8	2.3	1.45	50	4	8.38	8.79	9.76	10.98

Model	Dia (D)	Neck Length (ℓ₁)	Flute Length (ℓ)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (d)	0.5°	1°	2°	3°
CRN-CUELN 1.5×10	1.5	10	2.3	1.45	50	4	10.47	10.99	12.21	13.73
CRN-CUELN 1.5×12	1.5	12	2.3	1.45	50	4	12.57	13.19	14.65	16.48
CRN-CUELN 1.5×16	1.5	16	2.3	1.45	50	4	16.75	17.58	19.53	21.97
CRN-CUELN 2×10	2	10	3	1.95	50	4	10.47	10.99	12.21	13.73
CRN-CUELN 2×12	2	12	3	1.95	50	4	12.57	13.19	14.65	16.48
CRN-CUELN 2×14	2	14	3	1.95	50	4	14.66	15.39	17.09	19.22
CRN-CUELN 2×16	2	16	3	1.95	50	4	16.75	17.58	19.53	—
CRN-CUELN 2×18	2	18	3	1.95	70	4	18.85	19.78	21.97	—
CRN-CUELN 2×20	2	20	3	1.95	70	4	20.94	21.98	24.41	—
CRN-CUELN 2×25	2	25	3	1.95	70	4	26.18	27.47	—	—
CRN-CUELN 2×30	2	30	3	1.95	70	4	31.41	32.97	—	—
CRN-CUELN 2.5×12	2.5	12	3.8	2.4	50	4	12.57	13.19	14.65	—
CRN-CUELN 2.5×16	2.5	16	3.8	2.4	50	4	16.75	17.58	19.53	—
CRN-CUELN 3×12	3	12	4.5	2.9	50	6	12.57	13.19	14.65	16.48
CRN-CUELN 3×16	3	16	4.5	2.9	50	6	16.75	17.58	19.53	21.97
CRN-CUELN 3×20	3	20	4.5	2.9	70	6	20.94	21.98	24.41	27.46
CRN-CUELN 3×25	3	25	4.5	2.9	70	6	26.18	27.47	30.51	—
CRN-CUELN 3×30	3	30	4.5	2.9	70	6	31.41	32.97	36.62	—
CRN-CUELN 3×40	3	40	4.5	2.9	100	6	41.88	43.96	—	—
