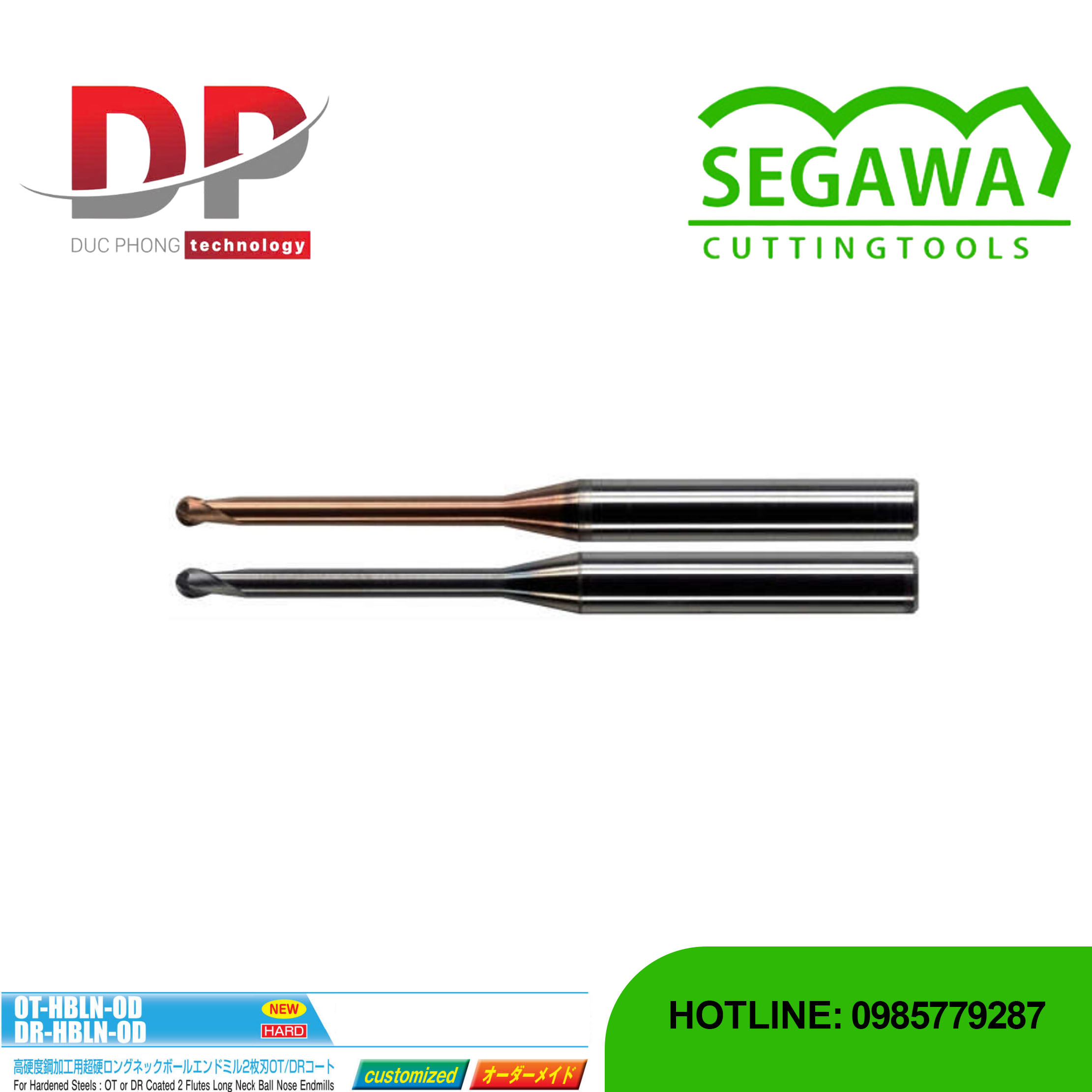

Dao phay ngón đầu cầu cổ dài OT-HBLN-OD và DR-HBLN-OD Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón đầu cầu cổ dài OT-HBLN-OD và DR-HBLN-OD Carbide 2 me



Dao phay ngón đầu cầu cổ dài OT-HBLN-OD và DR-HBLN-OD Carbide 2 me - Segawa được thiết kế chuyên dụng để gia công phay tinh tốc độ cao các chi tiết làm từ thép đã tôi cứng. Với sự kết hợp giữa thiết kế cổ dài, đầu cầu chính xác và lớp phủ DR/OT hiệu suất cao, dao đáp ứng các yêu cầu khắt khe về biên dạng đầu cắt trong sản xuất khuôn mẫu.

Đặc điểm nổi bật

• Thiết kế đầu cầu tùy chỉnh: Đây là phiên bản đặc biệt với đầu cắt dạng hình cầu, lý tưởng cho việc phay tinh 3D các bề mặt cong và bán kính góc với độ chính xác cao.
• Chuyên dùng cho thép cứng: Được thiết kế tối ưu cho gia công thép đã tôi cứng.
• Khả năng gia công vật liệu siêu cứng: Có thể cắt hiệu quả các vật liệu có độ cứng lên đến $70HRC\sim$ (đối với lớp phủ DR).
• Lớp phủ hiệu suất cao: Cung cấp hai lựa chọn lớp phủ chuyên dụng cho vật liệu cứng.
• Lớp phủ OT có danh tiếng tốt cho vật liệu có độ cứng cao và tốc độ cao, tuổi thọ dài.
• Lớp phủ DR được phát triển để đạt được tốc độ cao hơn và tuổi thọ dài hơn nữa khi gia công thép cứng.
• Thiết kế cổ dài: Phần cổ thon dài giúp ngăn ngừa va chạm với thành phôi, cho phép gia công các hốc sâu một cách chính xác.
• Thông số kỹ thuật: Dao sử dụng 2 me cắt và có góc xoắn 30∘. Bán kính đầu cầu ($R$) được chế tạo với độ chính xác cao (dung sai $\pm 0.005$).
• Vật liệu gia công: Phù hợp với thép đã tôi cứng, thép carbon, thép hợp kim, thép không gỉ, và thép tiền tôi cứng.

Thông số

Work Material Compatibility

Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels~70HRC	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminium / Copper Alloys	Plastics	Graphite
○	◎	◎	(DR)	○	○	○

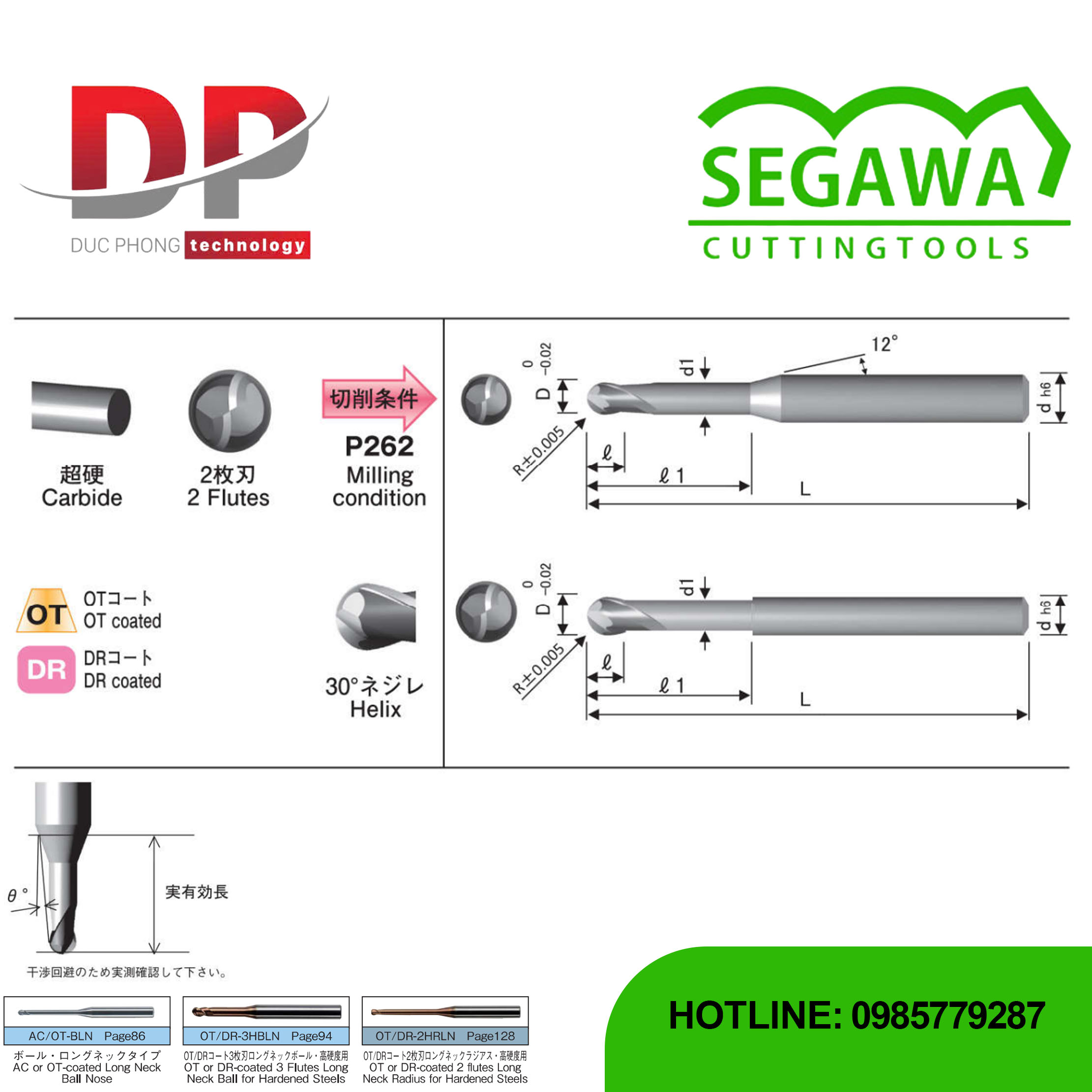

Product Specifications

Model	Radius (R)	Flute Length (ℓ)	Neck Length (ℓ1)	Neck Dia (d1)	Overall Length (L)	Shank Dia (d)
○○-HBLN-OD R0.05×○	R0.05	0.07	0.2–0.5	0.09	50	4
○○-HBLN-OD R0.1×○	R0.1	0.15	0.2–5	0.18	50	4
○○-HBLN-OD R0.15×○	R0.15	0.2	0.3–5	0.28	50	4
○○-HBLN-OD R0.2×○	R0.2	0.32	0.4–5	0.38	50	4
○○-HBLN-OD R0.25×○	R0.25	0.4	0.5–5	0.47	50	4
○○-HBLN-OD R0.3×○	R0.3	0.48	0.5–5	0.56	50	4
○○-HBLN-OD R0.4×○	R0.4	0.64	0.7–9	0.76	50	4
○○-HBLN-OD R0.5×50×○	R0.5	0.8	1.9–15	0.95	50	4
○○-HBLN-OD R0.5×70×○	R0.5	0.8	0.9–26	0.95	70	4
○○-HBLN-OD R0.6×○	R0.6	1.0	1.1–16	1.15	50	4
○○-HBLN-OD R0.75×50×○	R0.75	1.2	1.3–15	1.45	50	4
○○-HBLN-OD R0.75×70×○	R0.75	1.2	1.6–21	1.45	70	4
○○-HBLN-OD R0.8×○	R0.8	1.2	1.3–16	1.55	70	4
○○-HBLN-OD R1×50×○	R1	1.6	1.7–15	1.95	50	4
○○-HBLN-OD R1×70×○	R1	1.6	1.6–31	1.95	70	4
○○-HBLN-OD R1.5×○	R1.5	2.7	2.8–31	2.9	70	4
○○-HBLN-OD R2×○	R2	3.6	3.7–31	3.8	70	6
○○-HBLN-OD R2.5×○	R2.5	4.5	4.6–31	4.8	70	6
○○-HBLN-OD R3×70×○	R3	5.4	5.5–31	5.8	70	6
○○-HBLN-OD R3×100×○	R3	5.4	32–51	5.8	100	6
