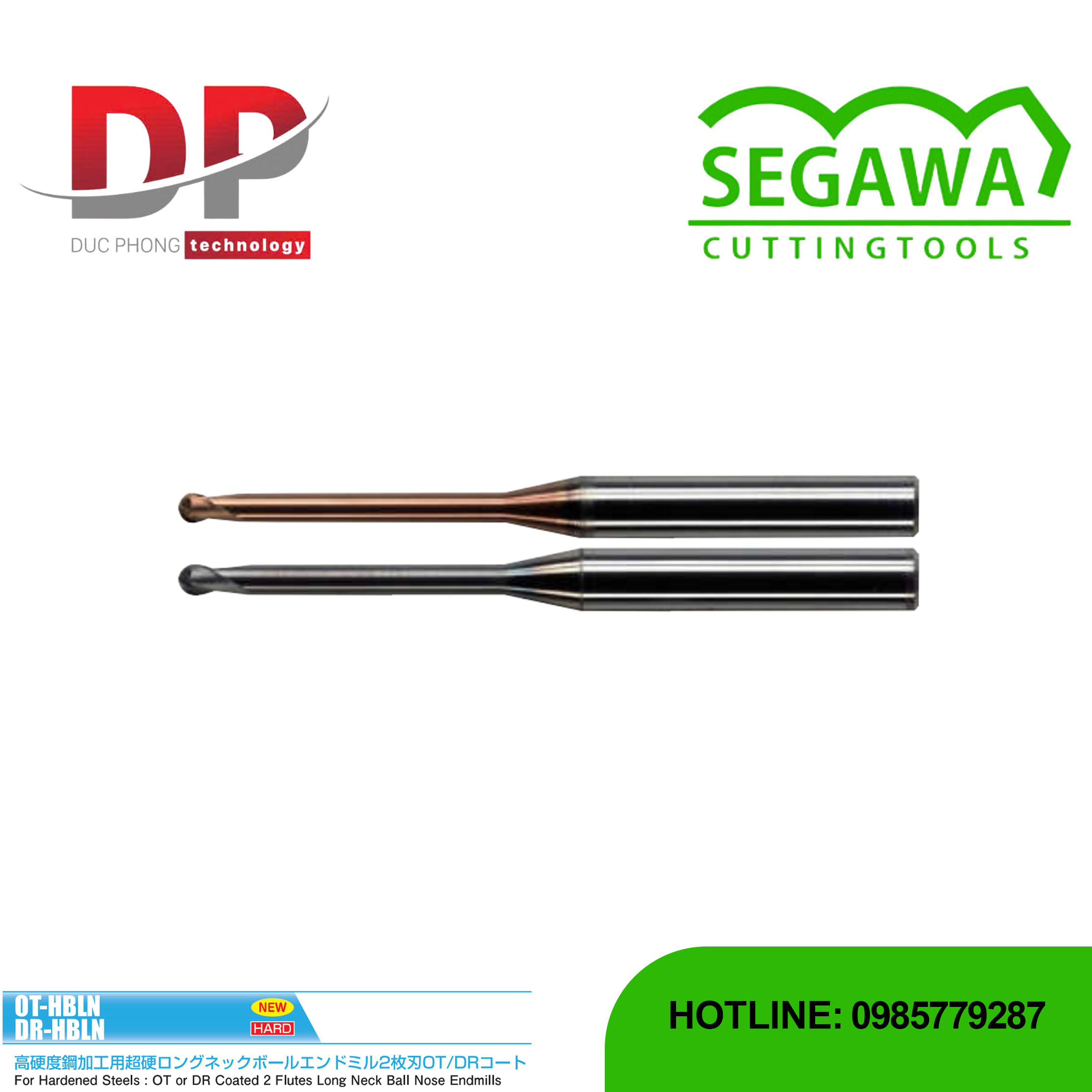

Dao phay ngón đầu cầu cổ dài OT-HBLN và DR-HBLN Carbide 2 me - Segawa

Mô tả sản phẩm dao phay ngón đầu cầu cổ dài OT-HBLN và DR-HBLN Carbide 2 me



Dao phay ngón đầu cầu cổ dài OT-HBLN và DR-HBLN Carbide 2 me - Segawa được thiết kế chuyên biệt để gia công phay tinh tốc độ cao các chi tiết làm từ thép đã tôi cứng. Với thân dao cứng vững, hợp kim siêu mịn và tùy chọn lớp phủ DR mới, dòng dao này được chế tạo để đạt được tốc độ cắt cao và tuổi thọ dài hơn khi gia công vật liệu cứng.

Đặc điểm nổi bật

• Thiết kế đầu cầu: Dao được thiết kế đầu cầu, lý tưởng cho việc phay tinh 3D các bề mặt cong và tạo hình khuôn mẫu trên thép cứng.
• Chuyên dùng cho thép cứng: Được thiết kế tối ưu cho gia công thép đã tôi cứng, có thể cắt hiệu quả các vật liệu có độ cứng lên đến $70HRC\sim$ (đối với lớp phủ DR).
• Lớp phủ hiệu suất cao: Cung cấp hai lựa chọn lớp phủ chuyên dụng cho vật liệu cứng
• Lớp phủ OT có danh tiếng tốt cho vật liệu có độ cứng cao và tốc độ cao.
• Lớp phủ DR giúp đạt được tốc độ cao hơn và tuổi thọ dài hơn nữa khi gia công thép cứng.
• Thiết kế cổ dài: Phần cổ thon dài giúp ngăn ngừa va chạm với thành phôi, cho phép gia công các hốc sâu một cách chính xác.
• Thông số kỹ thuật: Dao sử dụng 2 me cắt và có góc xoắn 30∘.
• Vật liệu gia công: Ngoài thép tôi cứng, dao cũng có thể gia công thép carbon, thép hợp kim, thép không gỉ, và thép tiền tôi cứng.

Thông số

Work Material Compatibility

Carbon Steels(S45C, S50C)	Alloy Steels(SK, SCM, SUS)	Hardened Steels~55HRC	Hardened Steels~65HRC	Hardened Steels~70HRC	Prehardened Steels(NAK, HPM)	Stainless Steels(SUS304, 316)	Aluminum / Copper Alloys	Plastics	Graphite
○	○	◎	○	○ (DR)	◎	○	◎	○	○

Product Specifications

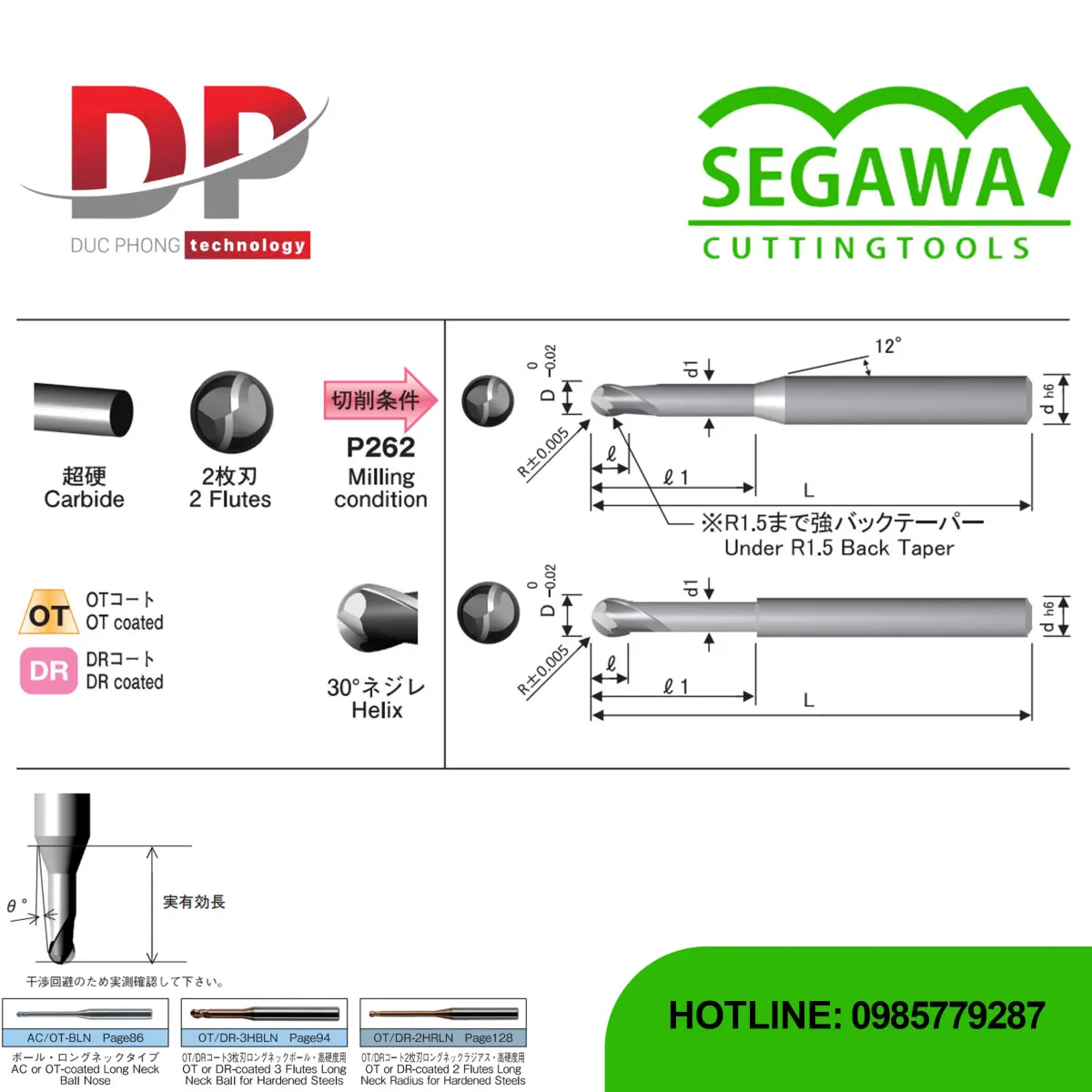

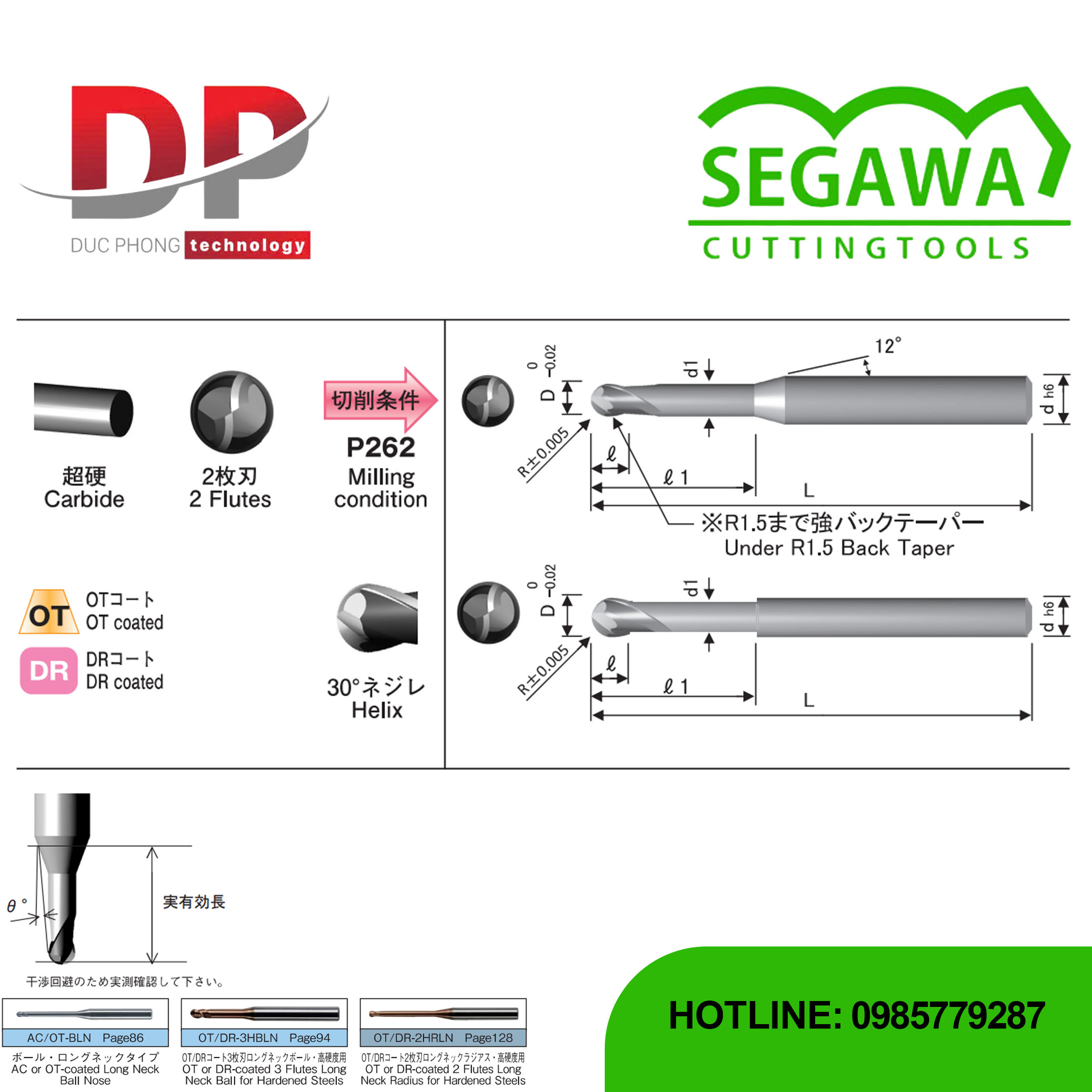

Model	Radius	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia	0.5°	1°	1.5°	2°	3°
HBLN R0.05x0.3	R0.05	0.07	0.3	0.09	50	4	0.31	0.32	0.34	0.35	0.38
HBLN R0.05x0.5	R0.05	0.07	0.5	0.09	50	4	0.31	0.32	0.34	0.35	0.38
HBLN R0.1x0.5	R0.1	0.15	0.5	0.18	50	4	0.52	0.54	0.56	0.58	0.63
HBLN R0.1x1	R0.1	0.15	1	0.18	50	4	1.04	1.08	1.12	1.18	1.24
HBLN R0.1x2	R0.1	0.15	2	0.18	50	4	2.04	2.14	2.23	2.27	2.32
HBLN R0.1x3	R0.1	0.15	3	0.18	50	4	2.98	3.09	3.18	3.24	3.34
HBLN R0.15x0.5	R0.15	0.2	0.5	0.28	50	4	0.55	0.58	0.60	0.63	0.68
HBLN R0.15x1	R0.15	0.2	1	0.28	50	4	1.07	1.11	1.15	1.21	1.28
HBLN R0.15x2	R0.15	0.2	2	0.28	50	4	1.94	2.01	2.07	2.14	2.23
HBLN R0.15x3	R0.15	0.2	3	0.28	50	4	2.69	2.77	2.84	2.93	3.03
HBLN R0.2x1	R0.2	0.32	1	0.38	50	4	1.56	1.62	1.69	1.77	1.87
HBLN R0.2x1.5	R0.2	0.32	1.5	0.38	50	4	1.82	1.91	1.97	2.06	2.17
HBLN R0.2x2	R0.2	0.32	2	0.38	50	4	2.16	2.26	2.34	2.45	2.59
HBLN R0.2x3	R0.2	0.32	3	0.38	50	4	3.12	3.25	3.39	3.54	3.89

Model	Corner Radius (R)	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (D)	No. of Flutes	Helix Angle	Relief Angle	Tool Diameter (mm)	0.5	1	1.5	2	3
HBLN R0.25×1	R0.25	1	2	0.47	50	4	4	50°	4°	0.5	4.42	5.04	5.39	5.64	5.89
HBLN R0.25×2	R0.25	2	4	0.47	50	4	4	50°	4°	0.5	3.42	4.14	4.49	4.74	4.99
HBLN R0.25×3	R0.25	3	6	0.47	50	4	4	50°	4°	0.5	3.36	4.10	4.43	4.69	4.94
HBLN R0.25×4	R0.25	4	8	0.47	50	4	4	50°	4°	0.5	3.36	4.10	4.43	4.69	4.94
HBLN R0.3×1	R0.3	1	2	0.56	50	4	4	50°	4°	0.5	3.30	3.92	4.25	4.51	4.76
HBLN R0.3×2	R0.3	2	4	0.56	50	4	4	50°	4°	0.5	3.50	4.12	4.47	4.73	4.98
HBLN R0.3×4	R0.3	4	8	0.56	50	4	4	50°	4°	0.5	3.57	4.20	4.54	4.80	5.05
HBLN R0.4×2	R0.4	2	4	0.76	50	4	4	50°	4°	0.5	3.56	4.19	4.53	4.78	5.04
HBLN R0.4×4	R0.4	4	8	0.76	50	4	4	50°	4°	0.5	3.86	4.52	4.89	5.17	5.43
HBLN R0.5×6	R0.5	6	8	0.95	50	4	4	50°	4°	0.5	3.56	4.19	4.54	4.79	5.04
HBLN R0.5×10	R0.5	10	12	0.95	70	4	4	70°	4°	0.5	3.40	3.62	10.39	11.29	11.80
HBLN R0.5×12	R0.5	12	14	0.95	70	4	4	70°	4°	0.5	4.02	4.20	14.65	15.15	15.66
HBLN R0.5×14	R0.5	14	16	0.95	70	4	4	70°	4°	0.5	4.20	4.40	16.35	16.77	17.29
HBLN R0.5×16	R0.5	16	18	0.95	70	4	4	70°	4°	0.5	4.72	4.80	18.79	19.21	19.84
HBLN R0.5×18	R0.5	18	20	0.95	70	4	4	70°	4°	0.5	4.72	4.80	18.79	19.21	19.84
HBLN R0.5×25	R0.5	25	—	0.95	70	4	4	70°	4°	0.5	4.66	4.89	25.19	26.35	27.38
HBLN R0.6×4	R0.6	4	8	1.15	50	4	4	50°	4°	0.5	4.60	4.86	5.31	5.69	5.99
HBLN R0.6×8	R0.6	8	12	1.15	70	4	4	70°	4°	0.5	4.60	4.86	5.31	5.69	5.99
HBLN R0.75×3	R0.75	3	4	1.45	50	4	4	50°	4°	0.5	3.24	3.40	3.62	4.31	4.69
HBLN R0.75×6	R0.75	6	8	1.45	50	4	4	50°	4°	0.5	3.40	3.62	8.94	10.37	10.98
HBLN R0.75×10	R0.75	10	12	1.45	70	4	4	70°	4°	0.5	4.02	4.20	14.27	14.59	15.09
HBLN R0.75×14	R0.75	14	16	1.45	70	4	4	70°	4°	0.5	4.02	4.20	16.93	17.41	17.91
HBLN R0.75×16	R0.75	16	18	1.45	70	4	4	70°	4°	0.5	4.02	4.20	17.51	18.09	18.64
HBLN R0.75×20	R0.75	20	—	1.45	70	4	4	70°	4°	0.5	4.02	4.20	20.79	21.61	22.40
HBLN R0.8×4	R0.8	4	8	1.55	50	4	4	50°	4°	0.5	4.02	4.20	6.37	7.21	7.84
HBLN R0.8×8	R0.8	8	12	1.55	50	4	4	50°	4°	0.5	4.02	4.20	6.37	7.21	7.84
HBLN R1×4	R1	4	6	1.95	50	4	4	50°	4°	0.5	2.78	3.00	4.16	4.53	4.73
HBLN R1×6	R1	6	8	1.95	50	4	4	50°	4°	0.5	3.40	3.62	14.55	15.15	15.86
HBLN R1×12	R1	12	14	1.95	70	4	4	70°	4°	0.5	3.40	3.62	14.55	15.15	15.86
HBLN R1×14	R1	14	16	1.95	70	4	4	70°	4°	0.5	3.40	3.62	14.55	15.15	15.86

Model	Corner Radius (R)	Flute Length (ℓ)	Neck Length (ℓ₁)	Neck Dia (d₁)	Overall Length (L)	Shank Dia (D)	No. of Flutes	Helix Angle	Relief Angle	Tool Diameter (mm)	0.5	1	1.5	2	3
HBLN R1×16	R1	1.6	16	1.95	70	6	4	70°	3°	0.5	3.40	3.60	16.63	17.13	18.37
HBLN R1×18	R1	1.6	18	1.95	70	6	4	70°	3°	0.5	3.40	3.60	17.09	17.64	18.92
HBLN R1×20	R1	1.6	20	1.95	70	6	4	70°	3°	0.5	3.40	3.60	19.78	21.64	22.94
HBLN R1×25	R1	1.6	25	1.95	70	6	4	70°	3°	0.5	4.79	4.89	25.85	27.82	29.49
HBLN R1.5×8	R1.5	2.7	8	2.9	50	6	4	50°	3°	0.5	3.48	3.50	8.31	8.63	9.44
HBLN R1.5×10	R1.5	2.7	10	2.9	50	6	4	50°	3°	0.5	3.49	3.52	10.14	10.93	11.57
HBLN R1.5×12	R1.5	2.7	12	2.9	70	6	4	70°	3°	0.5	3.95	4.00	12.57	13.59	14.57
HBLN R1.5×16	R1.5	2.7	16	2.9	70	6	4	70°	3°	0.5	4.45	4.50	17.21	18.63	19.73
HBLN R1.5×20	R1.5	2.7	20	2.9	70	6	4	70°	3°	0.5	4.60	4.70	21.47	22.97	23.95
HBLN R2×10	R2	3.6	10	3.8	50	6	4	50°	3°	0.5	3.50	3.60	10.54	11.29	12.47
HBLN R2×12	R2	3.6	12	3.8	70	6	4	70°	3°	0.5	4.41	4.46	12.70	13.91	14.67
HBLN R2×16	R2	3.6	16	3.8	70	6	4	70°	3°	0.5	4.44	4.47	17.13	18.31	19.46
HBLN R2×20	R2	3.6	20	3.8	70	6	4	70°	3°	0.5	4.44	4.47	19.94	21.63	22.49
HBLN R2×25	R2	3.6	25	3.8	70	6	4	70°	3°	0.5	4.64	4.74	22.25	23.95	24.99
HBLN R2.5×8	R2.5	4.5	8	4.8	50	6	4	50°	3°	0.5	4.41	4.47	8.53	9.21	9.95
HBLN R2.5×10	R2.5	4.5	10	4.8	70	6	4	70°	3°	0.5	4.44	4.47	10.79	11.64	12.51
HBLN R2.5×12	R2.5	4.5	12	4.8	70	6	4	70°	3°	0.5	4.44	4.47	13.15	14.21	15.19
HBLN R2.5×16	R2.5	4.5	16	4.8	70	6	4	70°	3°	0.5	4.64	4.74	17.95	19.63	20.59
HBLN R2.5×20	R2.5	4.5	20	4.8	70	6	4	70°	3°	0.5	4.64	4.74	19.74	21.64	22.49
HBLN R3×30	R3	5.4	30	5.8	100	6	4	100°	3°	0.5	5.69	6.07	6.67	7.31	7.95
HBLN R3×40	R3	5.4	40	5.8	100	6	4	100°	3°	0.5	6.71	7.09	7.90	8.66	9.44
HBLN R3×50	R3	5.4	50	5.8	100	6	4	100°	3°	0.5	7.17	7.29	7.90	8.66	9.44
