Dao phay ngón EconoStar 2 me cổ dài Series ESLNS20 - WIDIN (Dành cho thép độ cứng cao)

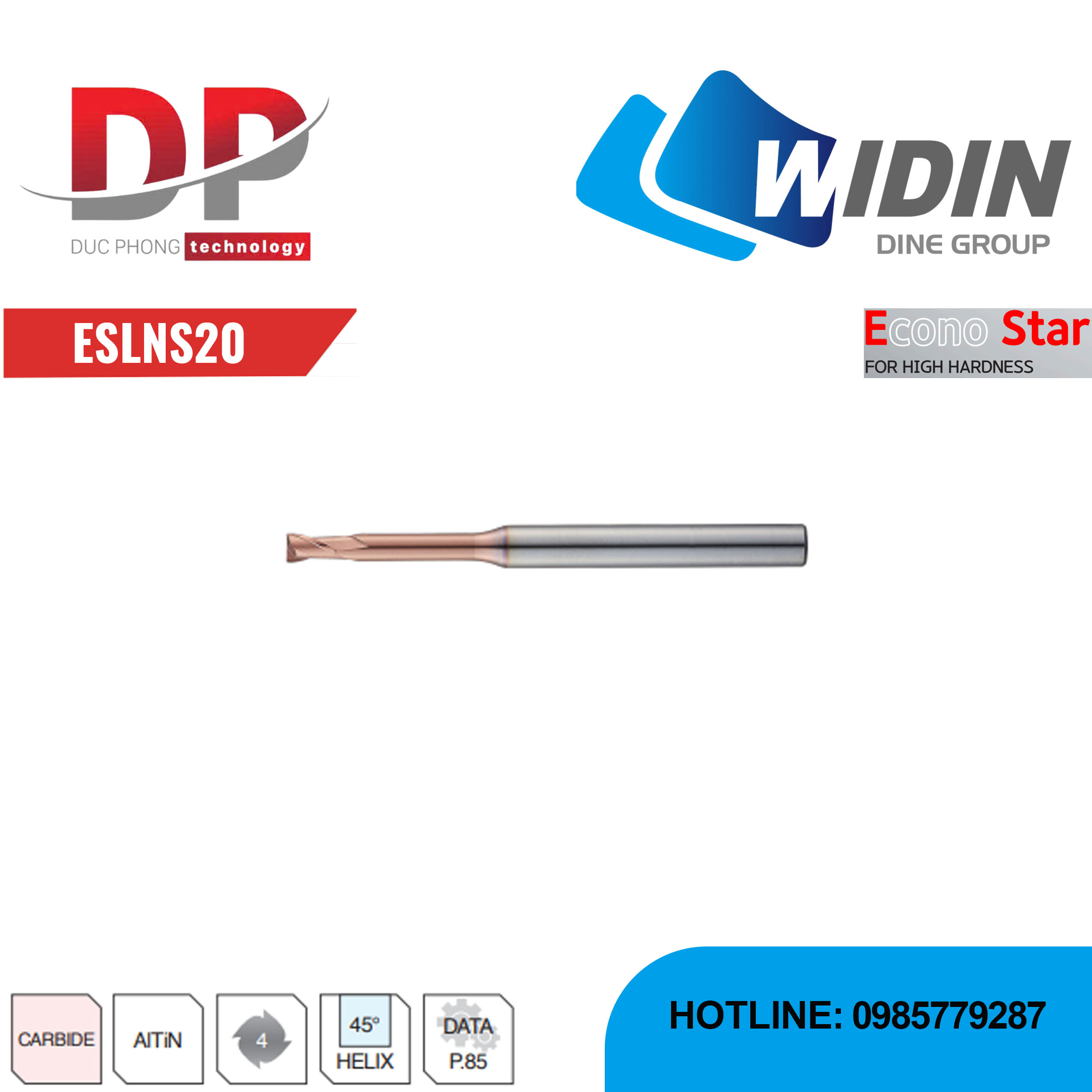

Mô tả sản phẩm dao phay ngón EconoStar 2 me cổ dài Series ESLNS20

Dao phay ngón EconoStar 2 me cổ dài Series ESLNS20 là dòng dao phay được thiết kế chuyên biệt để gia công các vật liệu có độ cứng cao.

Tính năng nổi bật

• 2 me cắt: Tối ưu hóa cho các nguyên công phay thô và phay tinh, đồng thời cải thiện khả năng thoát phoi.
• Cổ dài: Thiết kế này cho phép dao phay ngón EconoStar 2 me cổ dài ESLNS20 tiếp cận và gia công các hốc sâu, các chi tiết có thành cao hoặc các khu vực khó tiếp cận một cách hiệu quả, đặc biệt trong ngành khuôn mẫu.
• Dao phay ngón EconoStar 2 me cổ dài ESLNS20 được chế tạo từ carbide nguyên khối, mang lại độ cứng và độ bền vượt trội.
• Lớp phủ Titanium Aluminum Nitride cung cấp khả năng chống mài mòn và chịu nhiệt độ cao, giúp dao hoạt động ổn định và kéo dài tuổi thọ khi gia công các vật liệu cứng.
• Dao phay ngón Series ESLNS20 được tối ưu hóa để phay các loại thép có độ cứng cao lên tới HRc 66.
• Thích hợp cho cả gia công thô và tinh, đảm bảo độ chính xác và chất lượng bề mặt gia công.
• Gia công các chi tiết có hốc sâu, rãnh hẹp.
• Phay thô và phay tinh thép cứng, thép đã qua nhiệt luyện, đặc biệt trong ngành công nghiệp khuôn mẫu.
• Gia công các chi tiết có yêu cầu độ chính xác và hoàn thiện bề mặt cao.

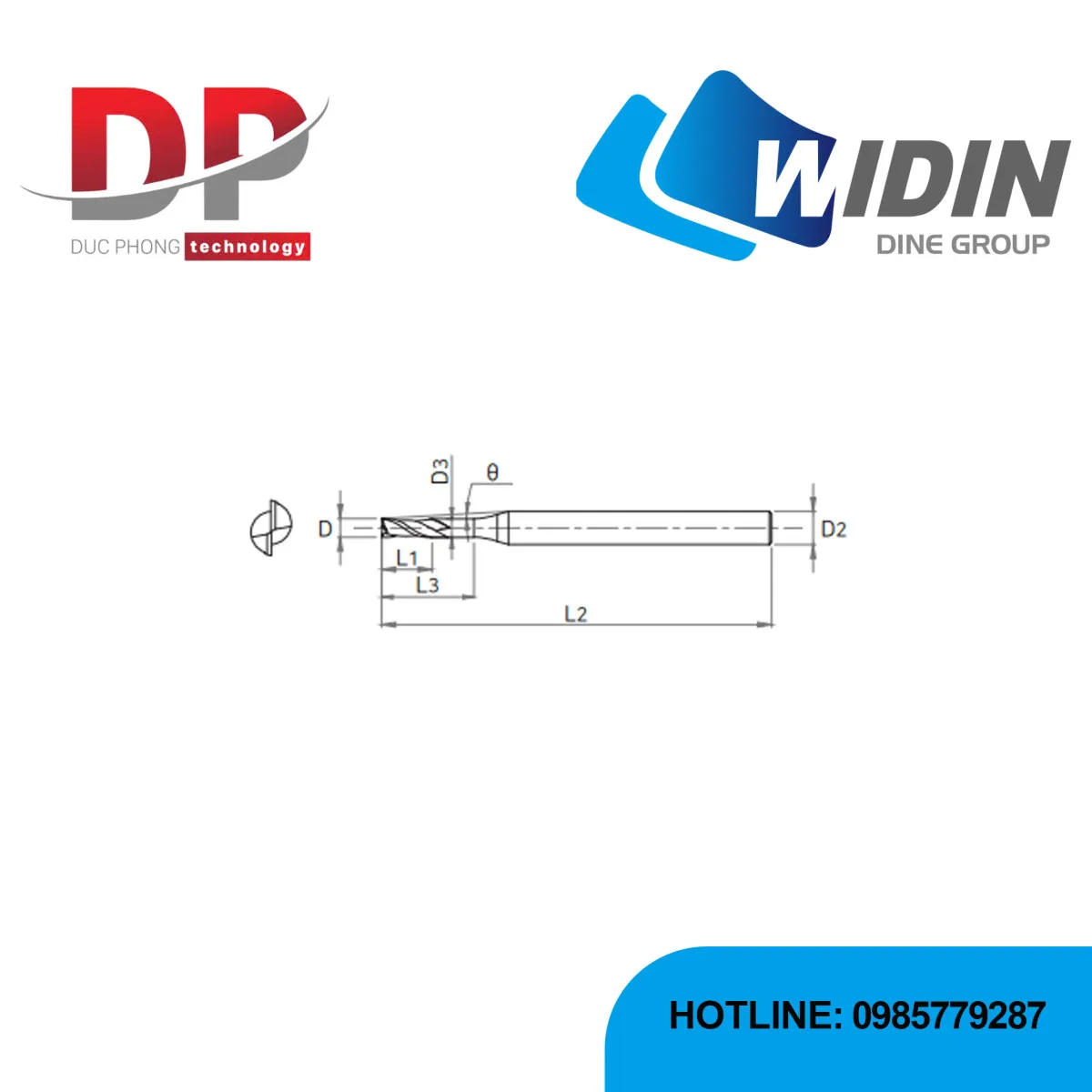

Thông số

EDP No	D	L1	L3	D3	L2	D2	θ (°)	0.5°	1°	1.5°	2°	3°
ESLNS20 01-0.3	0.1	0.15	0.3	0.08	45	4	11.6	0.4	0.4	0.5	0.5	0.5
ESLNS20 01-0.5	0.1	0.15	0.5	0.08	45	4	11.4	0.6	0.7	0.7	0.7	0.8
ESLNS20 01-1	0.1	0.15	1	0.08	45	4	10.9	1.2	1.2	1.2	1.3	1.4
ESLNS20 02-0.5	0.2	0.3	0.5	0.17	50	4	11.3	1.2	1.3	1.5	1.7	2
ESLNS20 02-1	0.2	0.3	1	0.17	50	4	10.8	1.7	1.9	2.2	2.4	2.7
ESLNS20 02-1.5	0.2	0.3	1.5	0.17	50	4	10.3	2.3	2.5	2.8	3	3.4
ESLNS20 03-1	0.3	0.45	1	0.27	50	4	10.8	1.7	1.9	2.2	2.4	2.7
ESLNS20 03-1.5	0.3	0.45	1.5	0.27	50	4	10.3	2.3	2.5	2.8	3	3.4
ESLNS20 03-2	0.3	0.45	2	0.27	50	4	9.8	2.8	3.1	3.4	3.6	4.1
ESLNS20 03-2.5	0.3	0.45	2.5	0.27	50	4	9.4	3.4	3.7	4	4.3	4.7
ESLNS20 03-3	0.3	0.45	3	0.27	50	4	9	3.9	4.3	4.6	4.9	5.4
ESLNS20 04-1	0.4	0.6	1	0.37	50	4	10.7	1.7	1.9	2.2	2.4	2.7
ESLNS20 04-1.5	0.4	0.6	1.5	0.37	50	4	10.2	2.3	2.5	2.8	3	3.4
ESLNS20 04-2	0.4	0.6	2	0.37	50	4	9.7	2.8	3.1	3.4	3.6	4.1
ESLNS20 04-2.5	0.4	0.6	2.5	0.37	50	4	9.3	3.4	3.7	4	4.3	4.7
ESLNS20 04-3	0.4	0.6	3	0.37	50	4	8.9	3.9	4.3	4.6	4.9	5.4
ESLNS20 04-3.5	0.4	0.6	3.5	0.37	50	4	8.6	4.5	4.9	5.2	5.5	6
ESLNS20 04-4	0.4	0.6	4	0.37	50	4	8.2	5	5.4	5.8	6.1	6.6
ESLNS20 04-5	0.4	0.6	5	0.37	50	4	7.6	6.1	6.6	6.9	7.3	7.8
ESLNS20 04-6	0.4	0.6	6	0.37	50	4	7.1	7.2	7.7	8.1	8.4	9
ESLNS20 05-1	0.5	0.75	1	0.47	50	4	10.7	1.7	1.9	2.2	2.4	2.7
ESLNS20 05-1.5	0.5	0.75	1.5	0.47	50	4	10.2	2.3	2.5	2.8	3	3.4
ESLNS20 05-2	0.5	0.75	2	0.47	50	4	9.7	2.8	3.1	3.4	3.6	4.1
ESLNS20 05-2.5	0.5	0.75	2.5	0.47	50	4	9.3	3.4	3.7	4	4.3	4.7
ESLNS20 05-3	0.5	0.75	3	0.47	50	4	8.9	3.9	4.3	4.6	4.9	5.4
ESLNS20 05-4	0.5	0.75	4	0.47	50	4	8.1	5	5.4	5.8	6.1	6.6
ESLNS20 05-5	0.5	0.75	5	0.47	50	4	7.5	6.1	6.6	6.9	7.3	7.8
ESLNS20 05-6	0.5	0.75	6	0.47	50	4	7	7.2	7.7	8.1	8.4	9
ESLNS20 05-8	0.5	0.75	8	0.47	50	4	6.2	9.3	9.9	10.3	10.7	11.4
ESLNS20 06-2	0.6	0.9	2	0.57	50	4	9.6	2.8	3.1	3.4	3.6	4.1
ESLNS20 06-4	0.6	0.9	4	0.57	50	4	6.9	7.2	7.7	8.1	8.4	9

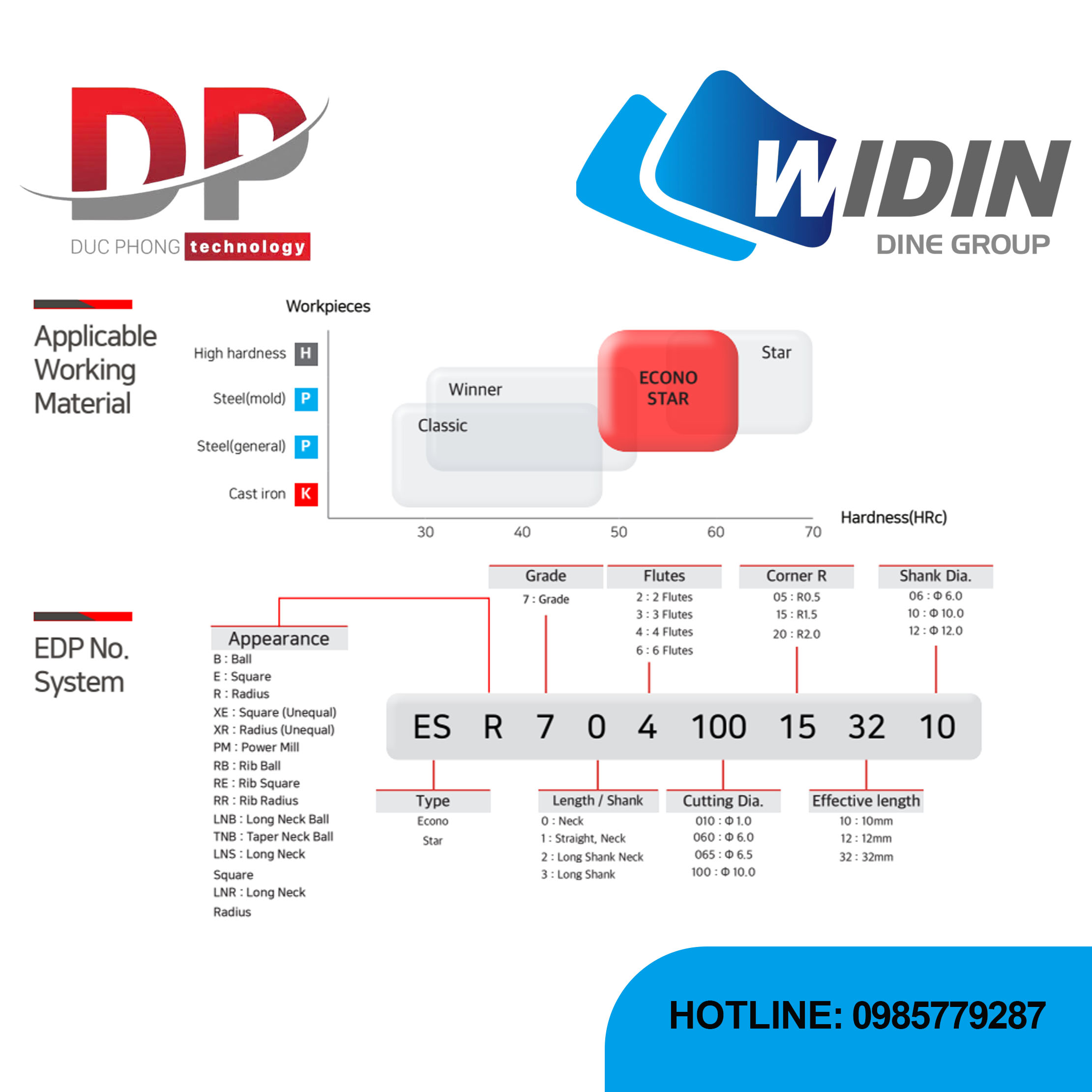

Applicable working materia

Carbon Steel ~HB225	Alloy Steel HB225~325	Pre hardened Steel HB225 ~ 325	Hardened steel SKD61 ~HRc55	Hardened steel SKD11 HRc55~63	Copper	Graphite	Cast iron ~FCD500	Aluminum	Stainless Steel
		○	◎	◎	○

Tolerance

D		Shank Dia.
All Sizes	0 ~ -0.012	H5
